急！！！铁素体不锈钢出现了奇异组织？

tongdou · 发表于 2010-10-30 09:47:38

本帖最后由 tongdou 于 2010-10-30 09:50 编辑

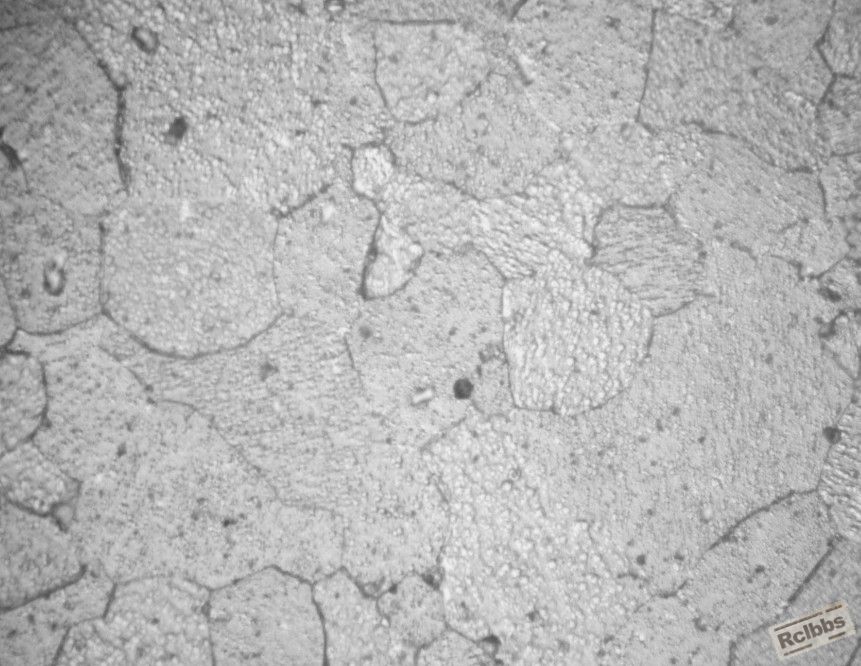

400倍

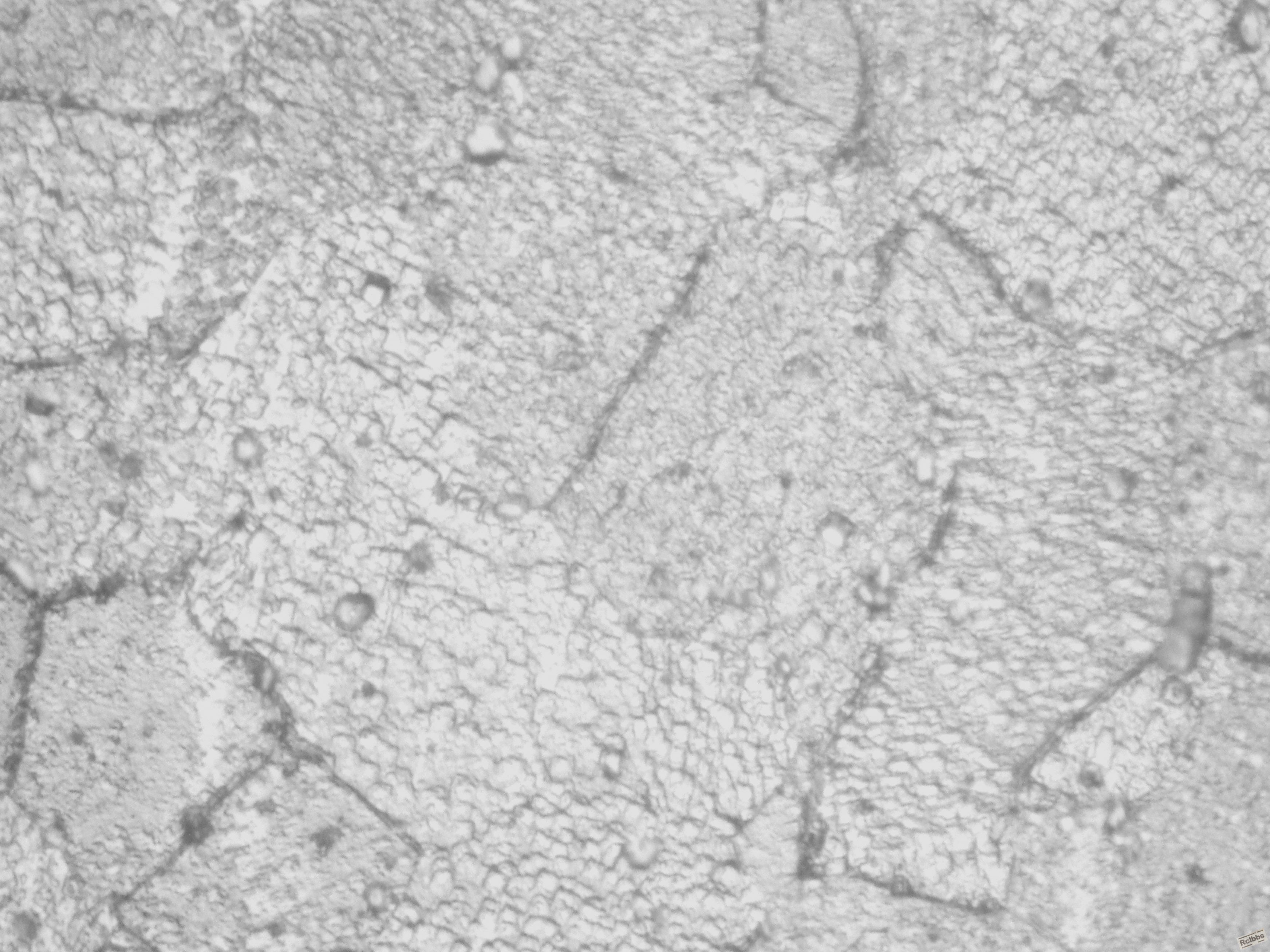

800倍

1000倍

以上为铁素体不锈钢的金相组织，我知道大晶粒是铁素体，可是大晶粒内分布着很多小晶粒，本来怀疑是碳化物，但是打过显微硬度后发现硬度比较低，在190HV到219HV之间。
请高手帮忙分析一下，先行谢过啦！

Magikal · 发表于 2010-10-30 11:22:16

侵蚀深了
如果怀疑为碳化物，可打个能谱看看

tongdou · 发表于 2010-10-30 12:00:20

回复 2# Magikal

这样都浸蚀深了吗？我感觉晶界并没有严重被腐蚀啊，现在就是想不做能谱，看能否直接从金相上分析出。

慰海冰城 · 发表于 2010-10-30 15:06:08

没做过不锈钢，但感觉上，试样腐蚀有问题

hooloo · 发表于 2010-10-30 15:15:22

回复 1# tongdou

用的是什么腐蚀剂？
不同的腐蚀剂显示不同的金相，请悉之

tongdou · 发表于 2010-10-30 15:29:03

回复 5# hooloo

我用的稀释后的王水腐蚀的，不知道有没有问题？

tongdou · 发表于 2010-10-30 15:30:01

回复 3# tongdou

我用的稀释后的王水腐蚀的，不知道有没有问题？

tongdou · 发表于 2010-10-30 15:37:44

回复 4# 慰海冰城

我用的是稀释后的王水腐蚀的，不知道有没有问题？

hooloo · 发表于 2010-10-30 15:55:09

回复 8# tongdou

你试用其它腐蚀剂看看……

888888 · 发表于 2010-10-30 21:01:03

不锈钢若析出碳化物一般都很细小，显微硬度测量能准确吗？

tongdou · 发表于 2010-10-30 21:39:44

回复 10# 888888

显微硬度能测准，我测了七八个点，都在190HV到219HV之间。

tlx322 · 发表于 2010-10-31 10:59:59

这样的碳化物拿显微硬度计也打不准的啊！

kaku911 · 发表于 2011-3-12 09:56:26

析出的碳化物都是纳米级的，打不来显微硬度吧？

一招半式 · 发表于 2011-3-29 14:31:44

什么奇异组织，还不是铁素体，过腐蚀了，重新抛光再腐蚀来过

hooloo · 发表于 2011-3-29 14:37:38

像14 楼那样重新抛光腐蚀一下，可能就没有lz 说的那种东东了

还有就是为什么要降王水稀释了再腐蚀？王水腐蚀的最佳效果是在配制后的半个小时到一个小时腐蚀效果最佳

		自动登录	找回密码
密码			免费注册

[求助] 急！！！铁素体不锈钢出现了奇异组织？

本帖子中包含更多资源
