10钢渗碳淬火组织。

tangdaodong · 发表于 2010-11-8 20:20:14

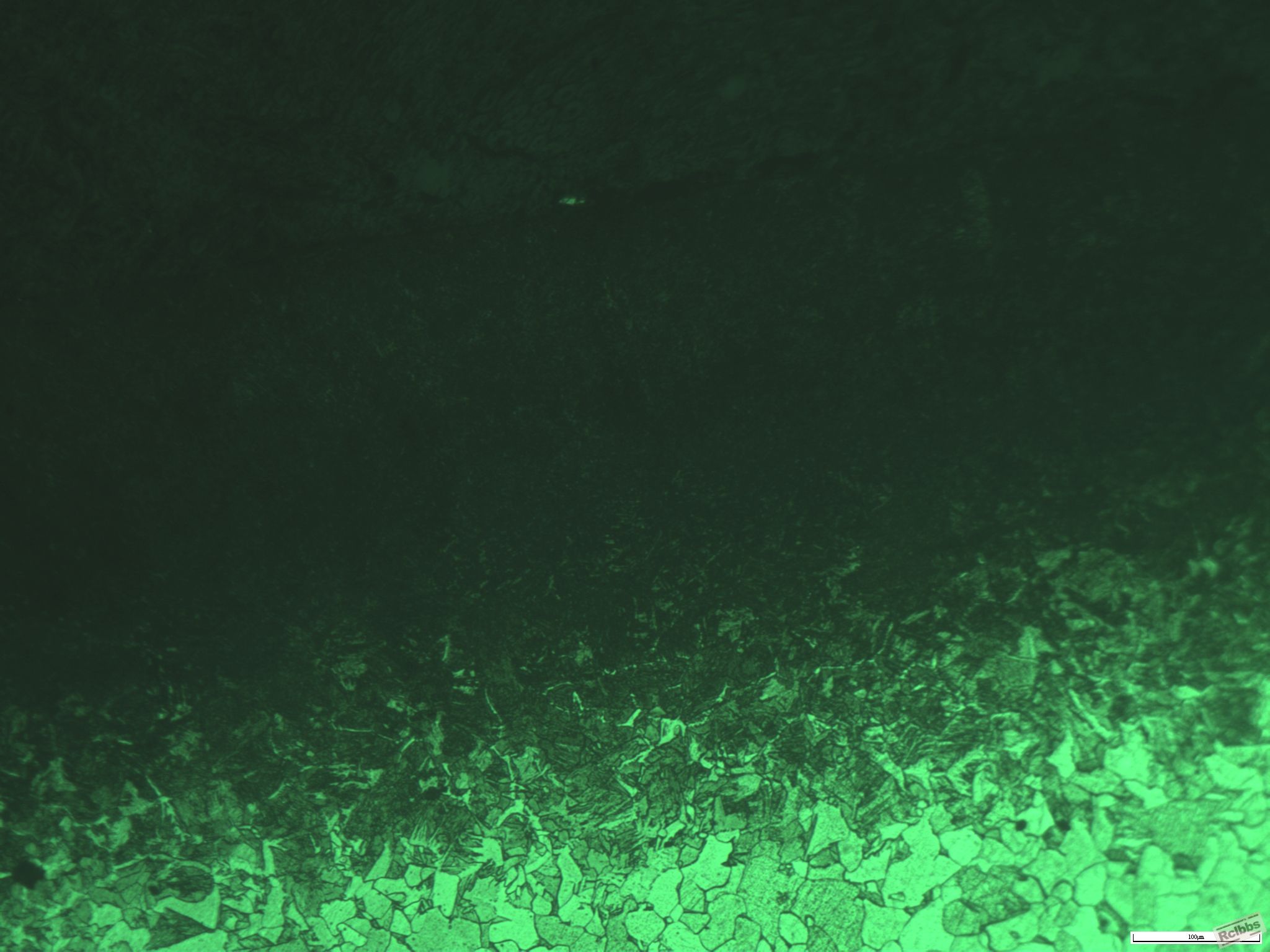

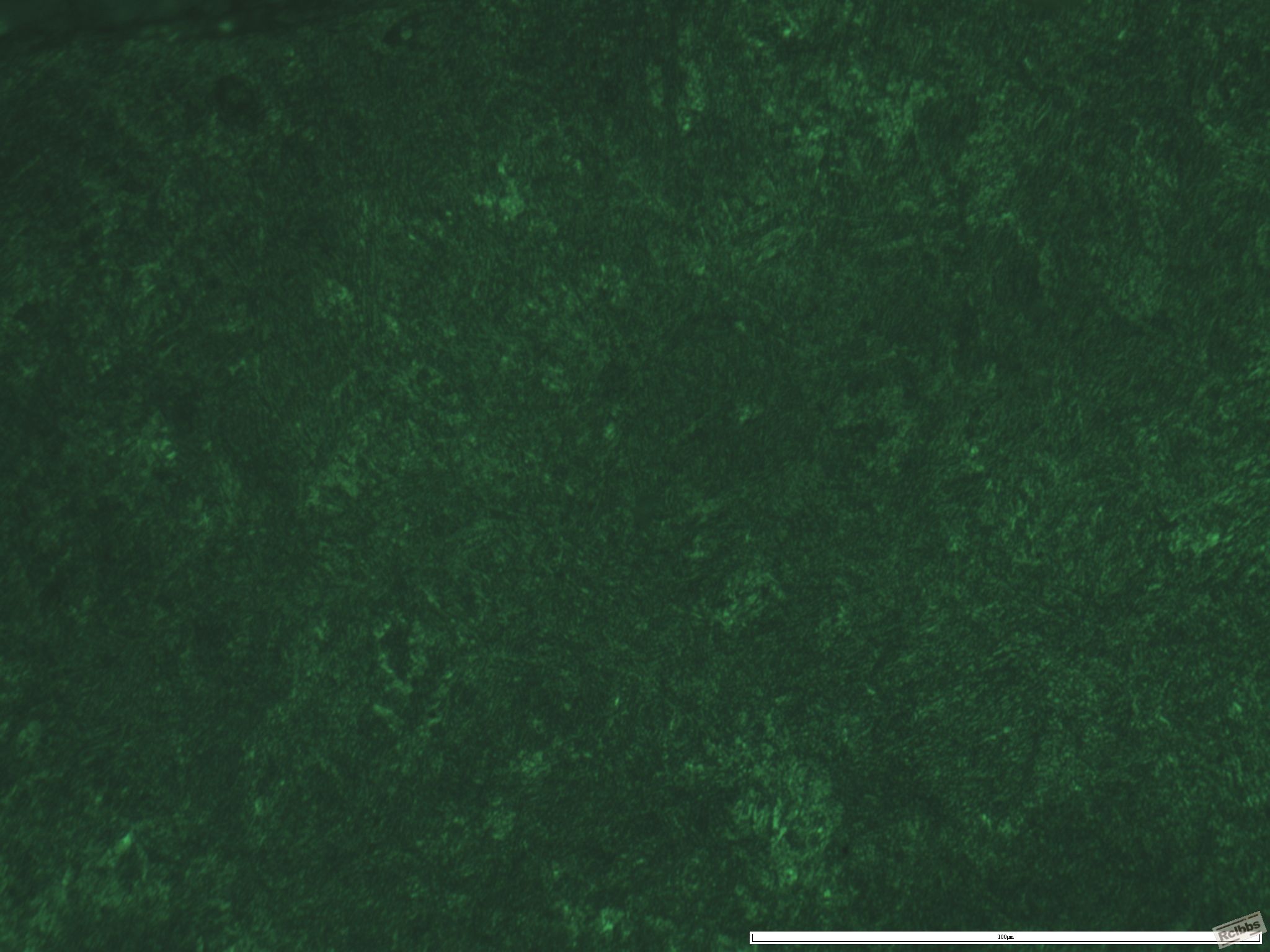

10钢渗碳淬火组织。请大家看看。渗层看起不像是马氏体。也看不到残余奥氏体，碳化物。心部中带黄色的东西是马氏体吗。
表面硬度42HRC左右。这种组织和平常看见的20CRMO的组织完全不一样。有个师傅说这种是渗碳后没有淬火，直接回的火。

fengyonghe · 发表于 2015-1-27 00:57:04

本帖最后由 fengyonghe 于 2015-1-27 01:43 编辑

接近索氏体组织。

tangdaodong · 发表于 2010-11-8 20:21:37

请专家们看看。太急了。谢谢。

杨青海 · 发表于 2010-11-8 23:43:27

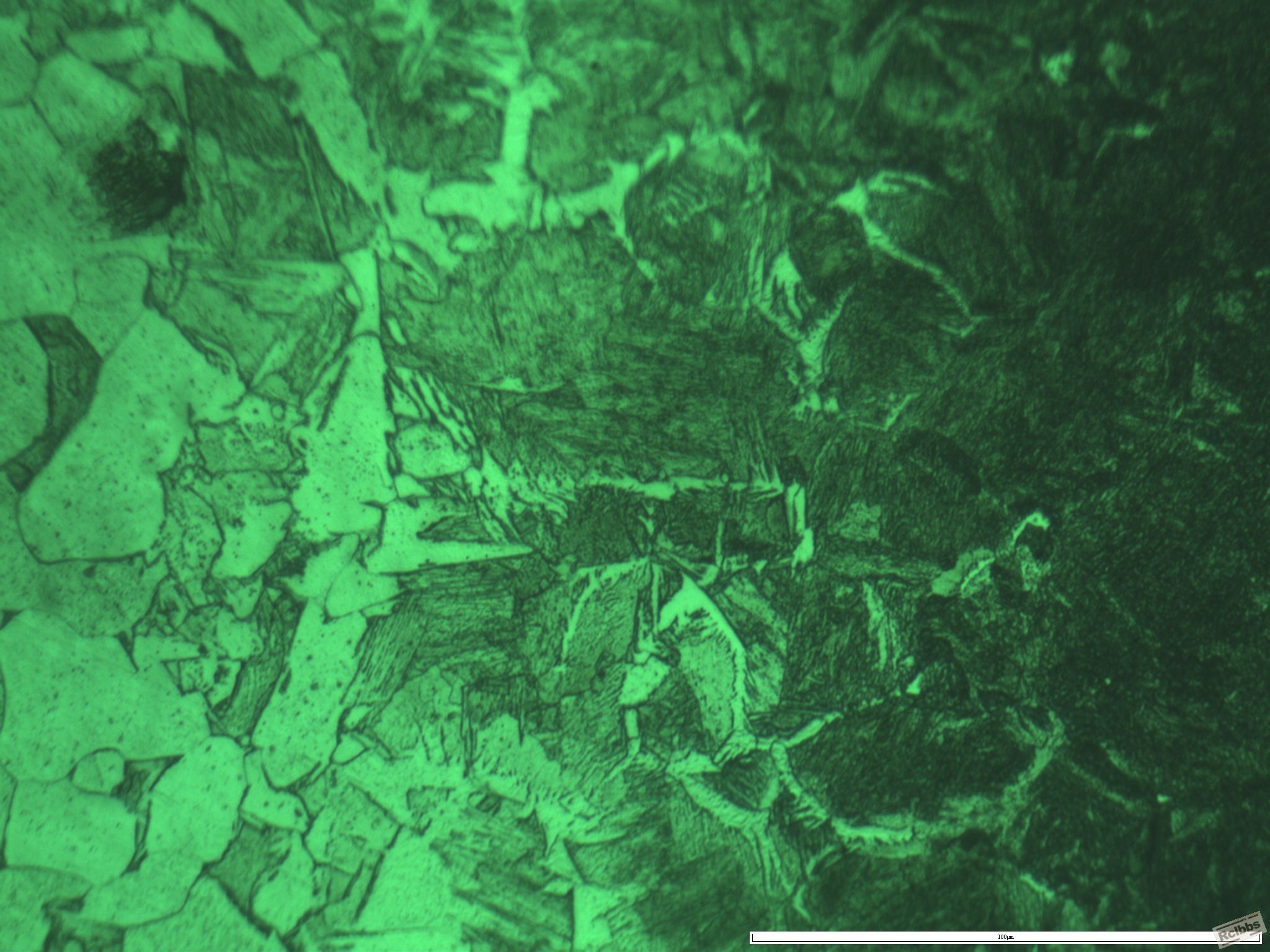

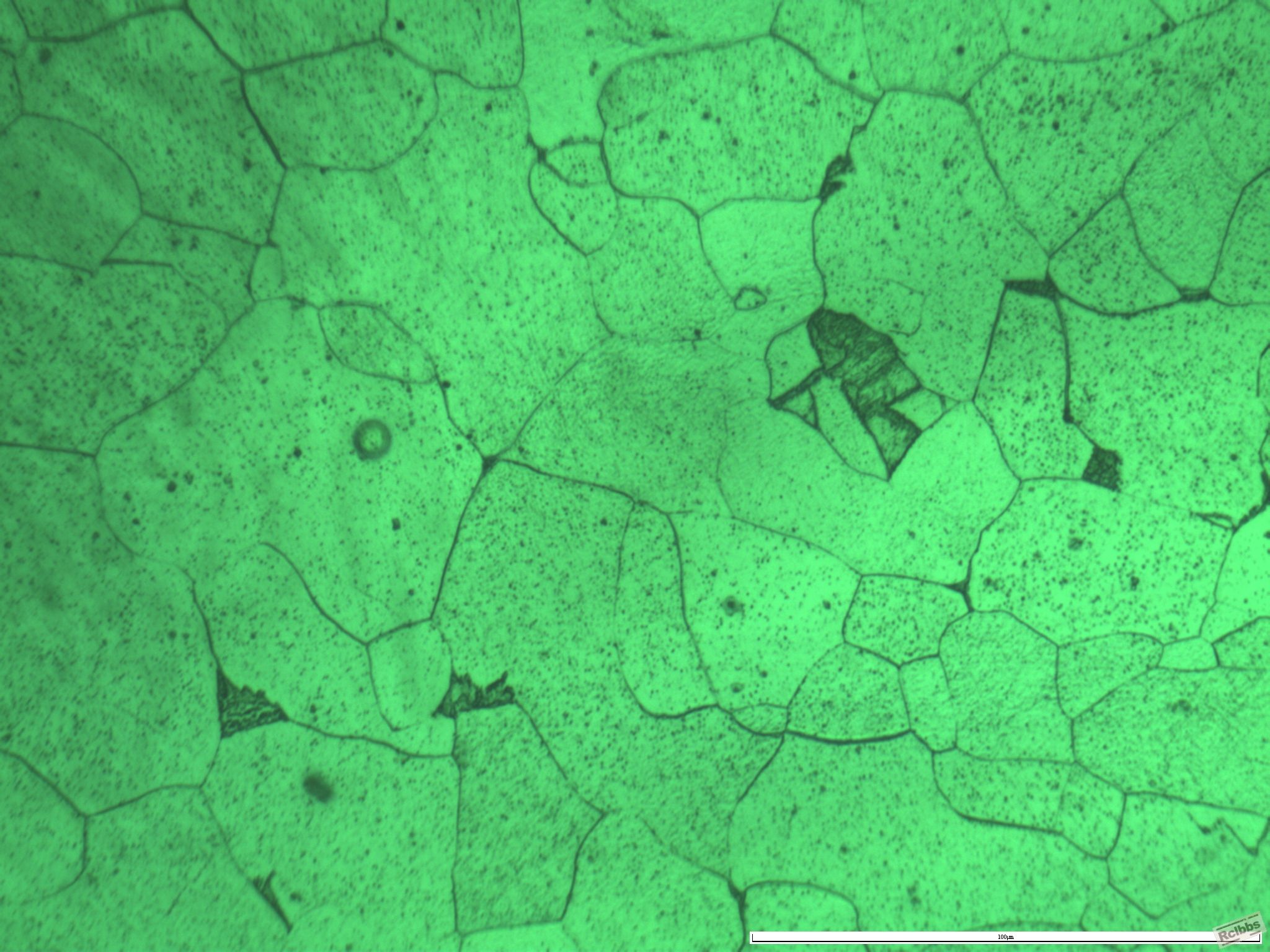

心部是铁素体加珠光体！表面有42HRC，说明不是渗碳后直接回的火；10#钢渗碳后的硬度没那么高！！你的组织是回火组织！在400左右回火！你是10#钢的组织跟20CrMnTi的当然完全不同，一个是合金钢，一个是碳钢啊！！。。。

ZX771 · 发表于 2010-11-9 10:31:43

回复 2# tangdaodong

碳素钢水冷才对，慢速油不行，用快速油吧。

tangdaodong · 发表于 2010-11-9 19:02:59

本帖最后由 tangdaodong 于 2010-11-9 20:27 编辑

回复 3# 杨青海

杨工,照这样说,渗层组织为回火托氏体了.

wscn512 · 发表于 2010-11-10 10:55:24

没问题绝对是淬火后回火了，因为表层组织没有珠光体，是马氏体。

tangdaodong · 发表于 2010-11-11 19:30:39

回复 6# wscn512

回楼上,但是一点马氏体的形态都看不出来.而且硬度只有42度,如果是马氏体硬度会比42度高.个人意见.请多指教.谢谢.

雨霖铃 · 发表于 2010-11-16 16:49:57

那应该是托氏体了吧。

暖暖 · 发表于 2010-11-16 21:21:14

心部黄色的应该是马氏体，回火温度高了，表面是托氏体

吉力 · 发表于 2010-11-18 14:22:01

检测一下HRA

tangdaodong · 发表于 2010-11-18 18:45:21

回复 9# 暖暖

谢谢你的回答, 我看到报告对方给我们心部评的是F+P合格.只是渗层给评的托氏体不合格.

毛毛的 · 发表于 2010-11-18 20:47:59

心部是铁素体加珠光体，表面是托氏体

longji · 发表于 2010-12-17 20:21:36

同意12楼说法。

灰太狼 · 发表于 2010-12-28 12:24:14

根据硬度应该是托尸体

20crmnti 怎么能比呢一个是合金钢呢 10钢只是普通优质碳素钢

hybczb · 发表于 2010-12-28 13:43:29

根据产品表面硬度（HRC42）及金相分析是渗碳淬火+回火，产品技术要求硬度是多少？如果硬度要求在42HRC左右的话，没有托氏体才奇怪。

tangdaodong · 发表于 2010-12-28 13:54:20

请问这种是不是平衡状态度的组织.(缓慢得到的那种)

ldz · 发表于 2012-4-13 21:37:51

12楼分析的正确,油冷就是这样的

zswgjgcs · 发表于 2015-1-26 15:24:46

照片看不太清楚，看不到明显的马氏体组织，但也不是渗碳后缓冷的平衡组织，只能说是渗碳后淬火了，但是冷速不够。给人的感觉是小件

303070256 · 发表于 2015-1-28 18:52:59

tangdaodong 发表于 2010-12-28 13:54
请问这种是不是平衡状态度的组织.(缓慢得到的那种)

渗碳淬火组织，淬火介质是淬火油~

		自动登录	找回密码
密码			免费注册

[求助] 10钢渗碳淬火组织。
