退火后轴承套圈,网状碳化物怎么检验

QIANLI · 发表于 2010-11-20 11:05:09

退火后的轴承毛坯件,用2%销酸酒精腐蚀做球化组织检验,根据JB/T1255-2001标准要求,要做网状碳化物的检验,但具体的处理要求是怎么样的,是直接4%销酸酒精深度腐蚀还是淬回火后看横截面的网状组织,请各们高手指点一下.谢谢了.

MYG · 发表于 2010-11-20 14:15:06

淬回火后看横截面的碳化物网状。

lmdrcl · 发表于 2010-11-27 14:02:26

建议把退火件进行淬火后在进行检测网状碳化物，这样应该更准确一些。

婷婷521 · 发表于 2011-1-20 10:44:08

应该是淬回火以后看，个人意见

荒漠甘泉 · 发表于 2011-1-20 16:14:50

若按照JB/T1255-2001标准要求，淬回火后，采用4%销酸酒精深度腐蚀，观察套圈端面（垂直于材料流线方向）的网状组织；对于滚子在淬火后的横向试样上评定，也可在纵向试样上评定，但以横向为准。

gump · 发表于 2011-6-1 11:53:02

这个问题我想知道，有资料上说退火后可以检测网状碳化物的，我也想知道退火后检测的方法

zHANG_999567 · 发表于 2011-6-1 13:27:51

本帖最后由 zHANG_999567 于 2011-6-1 13:41 编辑

回复 6# gump

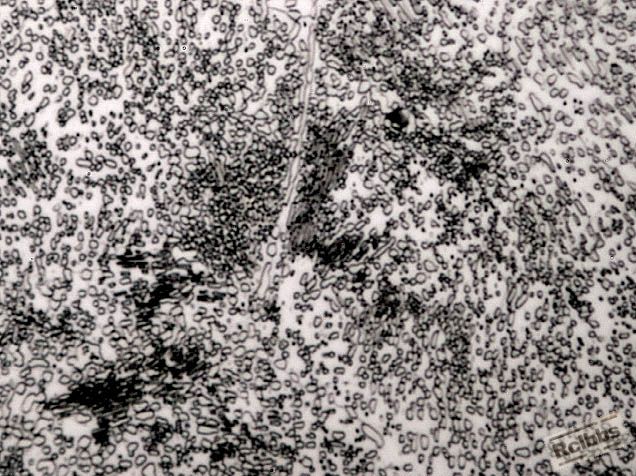

在球化退火试样上直接评定,但是国标没有这方面的评定标准

blightwu · 发表于 2011-6-2 12:52:30

SEP1520标准有球化退火状态评碳化物网状的图谱，1000倍的，可以参考一下。

		自动登录	找回密码
密码			免费注册

[求助] 退火后轴承套圈,网状碳化物怎么检验
