铝件金相

卢皓轩

各位大大，请教一下铝件如何腐蚀，金相的标准是什么样的。

lvjian923

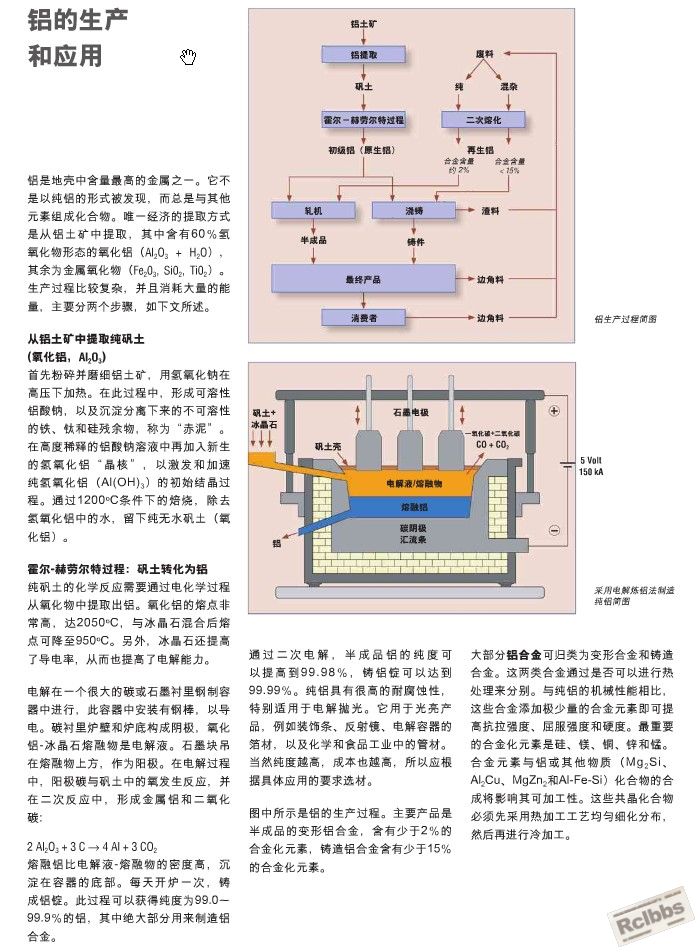

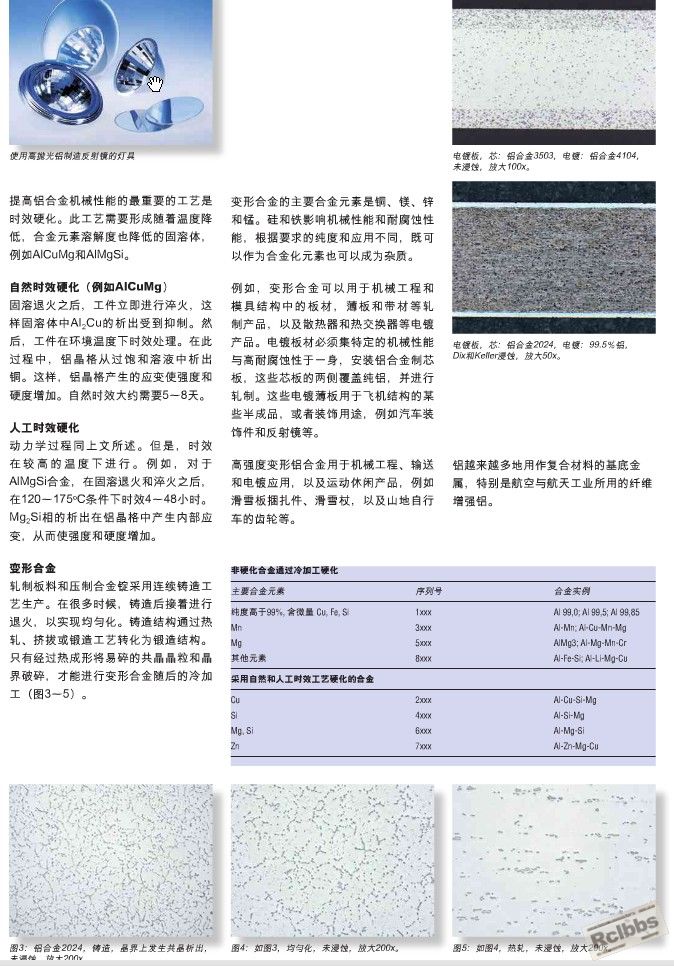

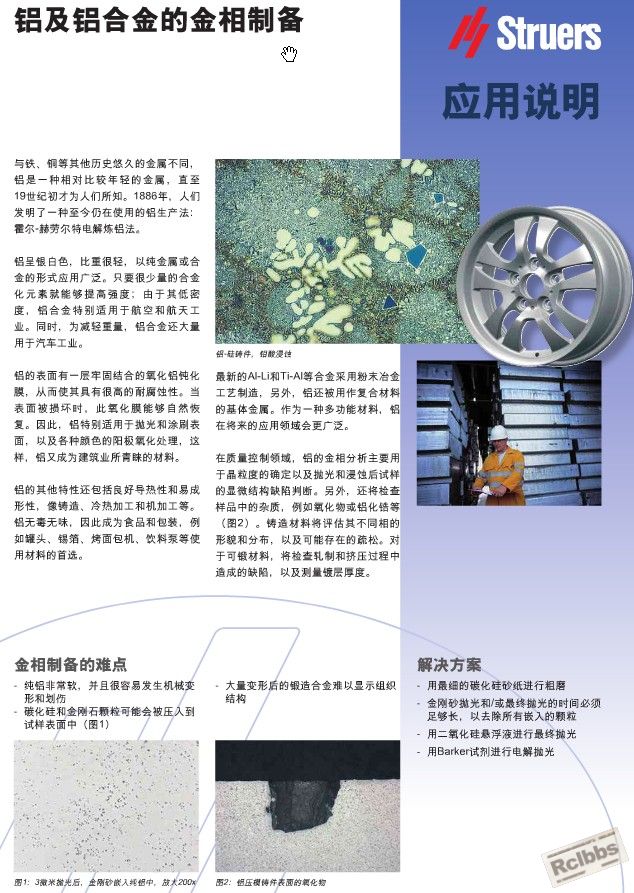

铝及铝合金金相试样制备方法
一、低倍检验

　　截取试样后经磨床磨光后用汽油或酒精清除表面油污后进行浸蚀。

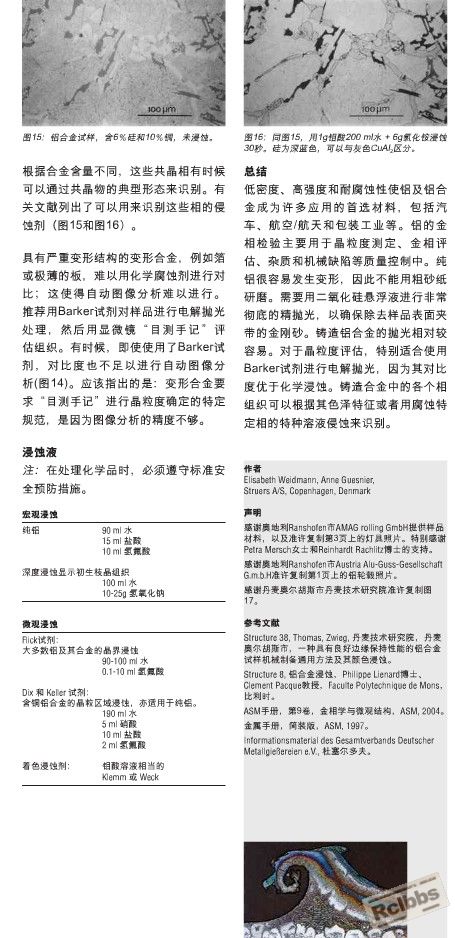

　　常用浸蚀剂：

　　1）15%NaOH水溶液 显示铝合金低倍组织及硬铝晶粒度，显示铸造铝合金的针孔等缺陷。

　　2）（5ml）HF+（25ml）HNO3+（75ml）HCl 显示纯铝、防锈铝等软合金的晶粒度。

　　3）（10ml）HF+（5ml）HCl+（5ml）HNO3+（380ml）H2O 显示退火态的硬铝晶粒度。

　　试样经上述试剂浸蚀后，在30%HNO3水溶液中进行“中和”，去除表面氧化膜。

　　试样制备过程为：去油—浸蚀—冲洗—中和—冲洗—吹干

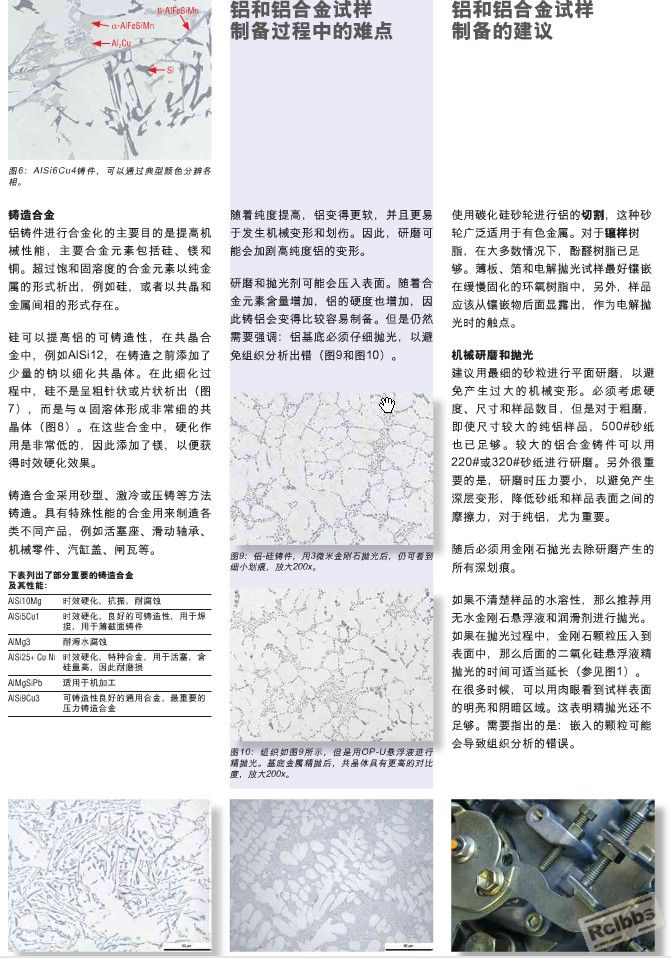

二、高倍检验

　　在需要分析的部位截锯试样后用锉刀锉平，锯断面较平齐时也可用粗砂纸逐渐整平，不能用力过大，以免形成较深的形变层，粗磨时注意切勿将粗砂粒带到下一道砂纸上，以免留下很深的划痕。由于铝合金质软，砂纸上的粗磨粒在磨制过程中会随时剥落，最好在砂纸上洒些汽油，其到润滑作用。

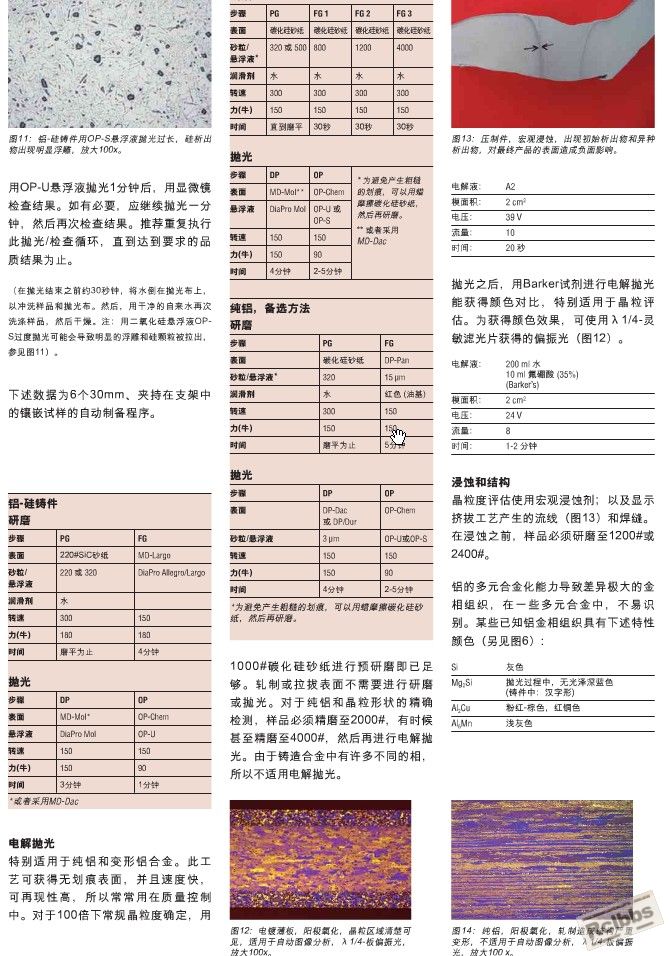

　　2. 试样抛光

　　抛光盘的转速以400~500/分为宜。

　　粗抛：粗海军呢、帆布，氧化铬或W3~W5金刚石研磨膏，施加压力大些。

　　精抛：细海军呢、丝绒，氧化镁悬浮液或W1~W2金刚石研磨膏，时间约10分钟。试样最好放在抛光盘的近中心部位，作往返移动，不要旋转，精抛到样品表面极光亮，无磨痕时即可进行腐蚀、观察。

lvjian923

这些都是我平时收集的，你拿去看看吧

卢皓轩

XIEL

fengzhonghenji

铝合金的相比较简单，不过具体的还得看要求做什么才能确定到底怎么去腐蚀

kp007

回复 5# fengzhonghenji


    简单？

lvjian923

回复  fengzhonghenji


    简单？
kp007 发表于 2010-11-22 18:10


那是因为他入的不够深哦

fengzhonghenji

回复 6# kp007


    简单的意思是铝合金里的相比钢件的少， 一般来说，铝合金相有铝硅系，铝镁系等

kp007

回复 8# fengzhonghenji


    相很复杂的。

gtn1314

铝合金金相其实很不好做的，应该说更复杂才对哦。

snookitty

回复 3# lvjian923


    请问您有做过5083冷轧后的金相吗

lvjian923

回复  lvjian923


    请问您有做过5083冷轧后的金相吗
snookitty 发表于 2010-12-1 15:44

    不好意思，这个还没有做过。那可以去论文数据库里看看，肯定有人做过

cdhe

也是要分不同的铝,不同的热处理工艺

yxp8012

有没有此类的标准啊，如钢材类有金相检验标准的。
