42CrMo 钢能否淬火

guolianhua · 发表于 2010-11-22 13:30:47

大家好!
我是新手,
请教大家一个问题
42CrMo 钢能否淬火
如果能怎么淬火
淬火温度是多少?
淬火介质是什么?
谢谢!!!!!!!!!!!!!!!!

txljh8 · 发表于 2010-11-22 13:48:30

本帖最后由 txljh8 于 2010-11-22 13:50 编辑

回复 1# guolianhua

42CrMo 钢能否淬火？

1。 42CrMo 淬火加热温度860°C，可淬油、淬火液（当然也可感应淬火）
2。主要看工件尺寸、结构而定。

hooloo · 发表于 2010-11-22 14:09:51

回复 1# guolianhua

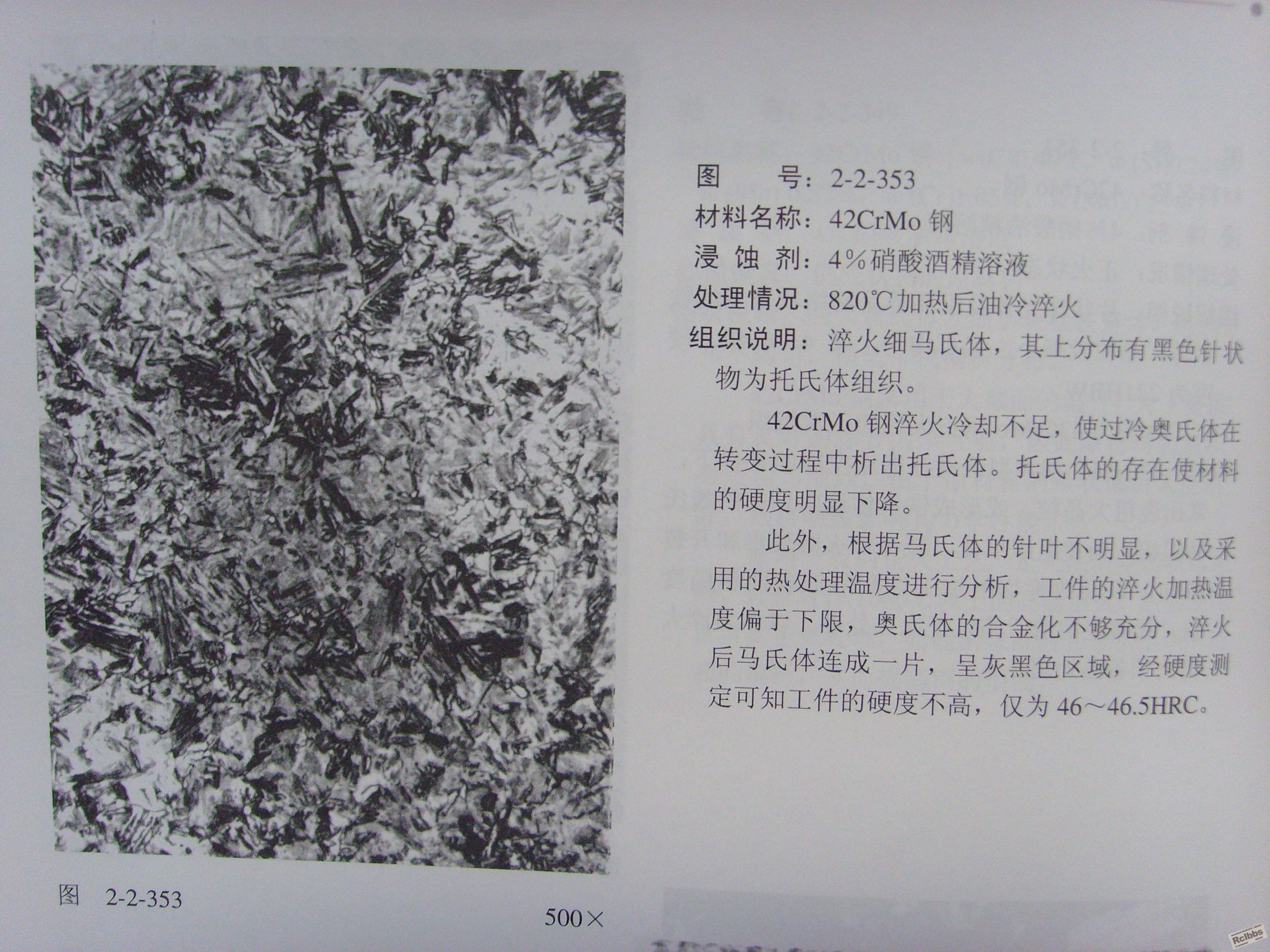

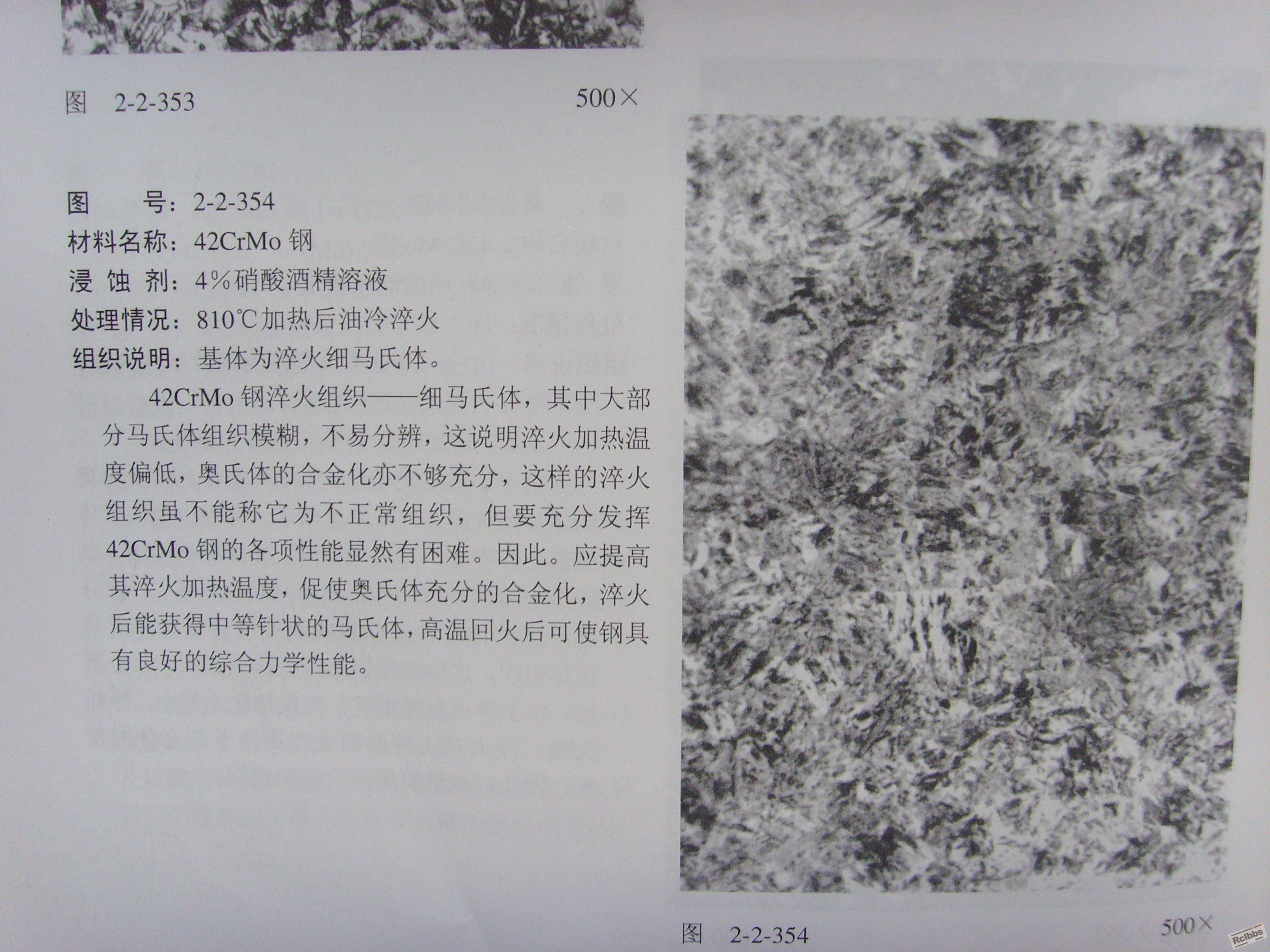

以下供参看

赵连杰 · 发表于 2010-11-22 14:46:06

本帖最后由周建国于 2010-11-22 17:36 编辑

可以 870°C油冷即可杜宇（对于）硬度要求很高的可以水冷，但是要控制好时间，其他的就看你的工件尺寸了，决定保温时间。

WXH6255 · 发表于 2010-11-22 15:02:18

42CrMo 钢能淬火，一般淬油。

周建国 · 发表于 2010-11-22 17:35:16

回复 4# 赵连杰

选择此材料是不是用油冷却还是水冷或者水淬油冷，应该和要求的硬度关系不大，和产品的有效厚度，形状大小，结构形式等有关，小直径的产品用油就可以达到淬透效果，大直径的简单结构的就可以用水冷或水淬油冷。

dc永恒之心 · 发表于 2010-11-22 17:54:05

齿圈轴承都是42CrMo齿部和滚道都淬火的

赵连杰 · 发表于 2010-11-23 09:24:45

回复 7# 周建国

对于大工件要求硬度高油冷已经达不到要求这个时候就应该用水冷了控制好时间

zhangming960106 · 发表于 2010-12-12 13:28:57

对，可以采用水淬油冷或水空水空水来处理。小件只能用油，并且淬火温度要在830，大件要860，采用水油工艺，一般水的时间根据截面来定，截面越大，水冷时间越长，与形状也有关，对于台阶轴要注意，薄壁筒也要注意

wjb6233263 · 发表于 2011-2-26 10:53:20

42CrMo 钢能淬火，一般淬油

luxueying2006 · 发表于 2011-2-26 10:59:44

答案是肯定能淬火，具体要求根据工件尺寸、大小、技术要求去选热处理参数。

zhuludong · 发表于 2011-2-26 12:46:24

860-870 一般油冷，工艺控制的好的话可以尝试下水冷

品牌 · 发表于 2011-2-27 19:47:05

可淬火，860度，油冷。尺寸大的工件，可用淬火液。

小石头 · 发表于 2011-3-31 15:04:08

可以淬火，860-870摄氏度，可以水冷，但工件有棱角的话必须预冷2-3分钟再入水

陈锡 · 发表于 2011-4-1 19:29:31

可以的油淬

		自动登录	找回密码
密码			免费注册

[求助] 42CrMo 钢能否淬火
