渗碳淬火表面金相组织

jixieman · 发表于 2010-12-1 17:13:52

除黑色马氏体外，有许多白色的点状的、块状的组织，是不是残余奥体呢

jixieman · 发表于 2010-12-1 17:24:24

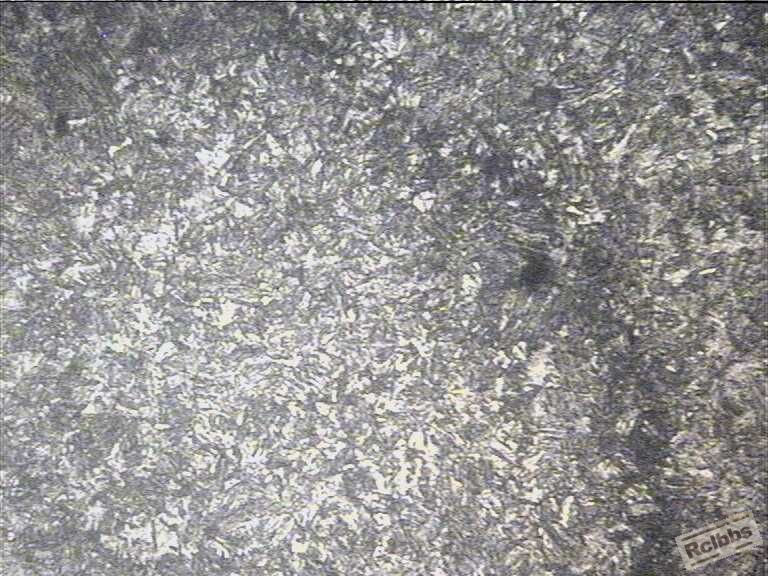

大家可以参考这个图片

jixieman · 发表于 2010-12-1 17:25:37

材质20Cr,880渗碳。830淬火，低温回火。

周建国 · 发表于 2010-12-1 17:37:07

渗碳产品正常淬火后的金相组织包括马氏体，残余奥氏体与碳化物。残余奥氏体和碳化物的区别就是一个棱角分明，颜色较亮的为碳化物。从图中看应该是残余奥氏体组织。

jixieman · 发表于 2010-12-1 17:54:58

这个图片残余奥氏体组织应该为4级吧。如果多了，对性能有什么有影响了，

cdhe · 发表于 2010-12-1 21:38:52

典型的残余奥氏体

zerosun · 发表于 2010-12-2 01:25:37

碳化物好像也不少呢楼主好像要分析裂纹原因吧？我觉得处理前就是裂的，不然裂纹两侧组织不会差这么多

烟台 · 发表于 2010-12-2 11:24:27

回复 4# 周建国

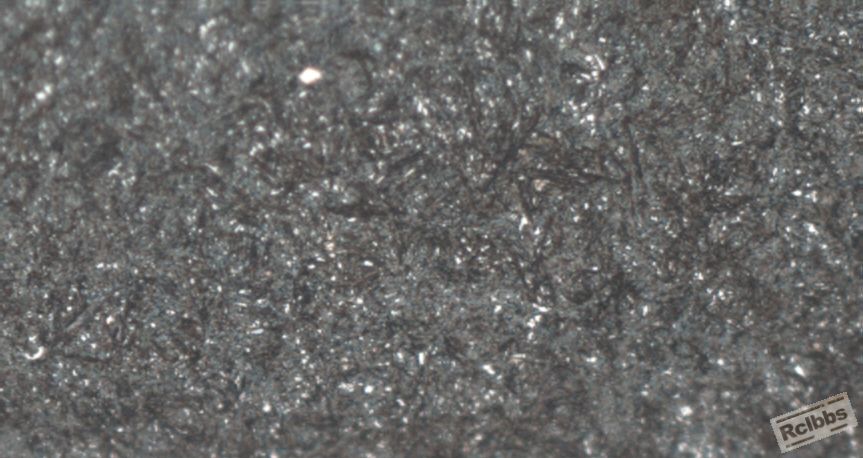

版主麻烦你看一下我昨天的试样 20crmo 渗碳层厚度约为1.45mm

里面有没有残奥碳化物评定3级是否可以

另外现在碳化物等级都按照那个标准执行我是按照QC/T262-1999汽车渗碳齿轮金相检验

周建国 · 发表于 2010-12-2 20:25:57

回复 8# 烟台

如果是碳化物，那么判定3级属于正常。渗碳淬火后的渗层组织一定会有残余奥氏体，你的图片上也不例外。

abc4311956 · 发表于 2010-12-2 21:26:48

回复 8# 烟台

碳化物和残奥在1-2级

abc4311956 · 发表于 2010-12-2 21:28:29

回复 2# jixieman

残奥应该达到5级了，如果磨削的话，最好两次回火，防止产生磨削裂纹

pop2015pop · 发表于 2010-12-2 21:37:18

人家没有说有裂纹啊？图片中也看不出来的嘛。。。

烟台 · 发表于 2010-12-3 09:16:10

回复烟台

如果是碳化物，那么判定3级属于正常。渗碳淬火后的渗层组织一定会有残余奥氏体，你的 ...
周建国发表于 2010-12-2 20:25

感谢版主请问版主现在碳化物等级按那个标准检验

天天小非 · 发表于 2010-12-4 11:03:31

碳化物最多2级。请分析白点可否全是碳化物组织

shijianhua10331 · 发表于 2010-12-10 18:14:19

残奥炭化物不是很明显

高中频 · 发表于 2010-12-11 17:25:22

残奥应该达到5级了，如果磨削的话，最好两次回火，防止产生磨削裂纹
两次回火能减少残奥吗？

tuijxclsexy · 发表于 2012-8-8 09:07:00

jixieman 发表于 2010-12-1 17:24
大家可以参考这个图片

同意其他楼主，这是典型的残余奥氏体！
