求救：关于20#渗碳开裂

hjj2021 · 发表于 2010-12-8 23:24:57

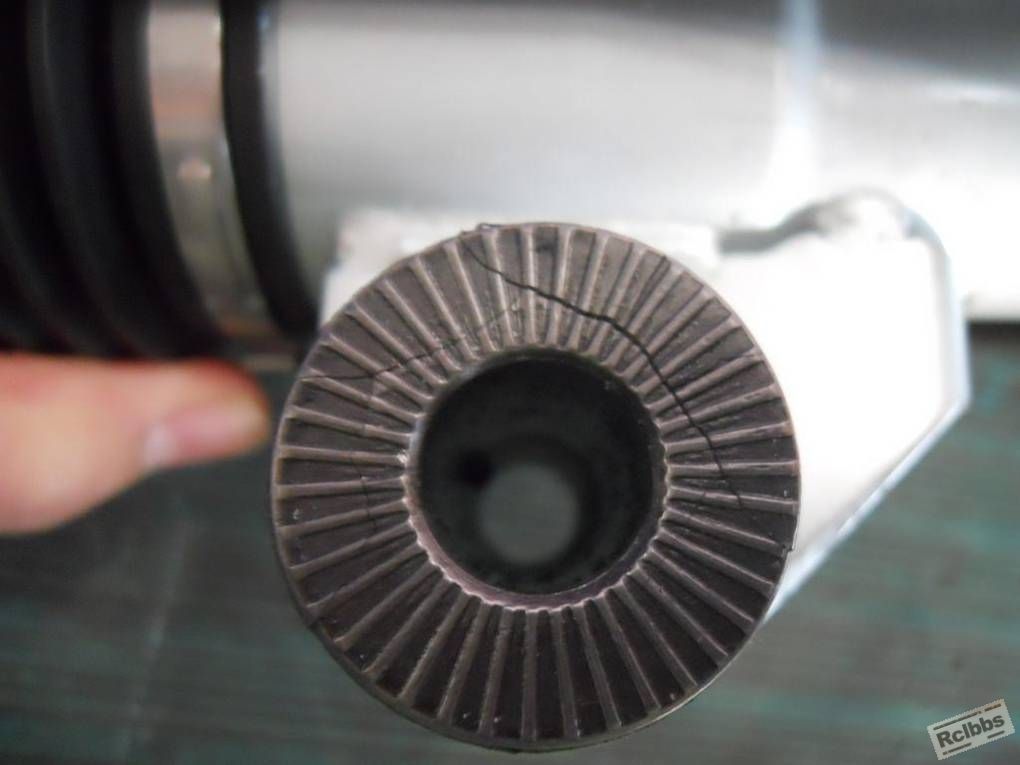

附件的产品为20#，现在客户处发现齿处有断裂，通过金相分析，
测得渗碳层深度为0.8，断裂处壁厚只有2.5,寻求各位帮忙。我明天要去客户处汇报。谢谢》！

gtn1314 · 发表于 2010-12-9 07:50:46

伞和圆柱交界处有无倒角？倒角多大？淬火介质是什么？淬火冷却速度是否过大？

dhhm028 · 发表于 2010-12-9 09:20:32

具体热处理工艺不知道……

hjj2021 · 发表于 2010-12-9 09:28:34

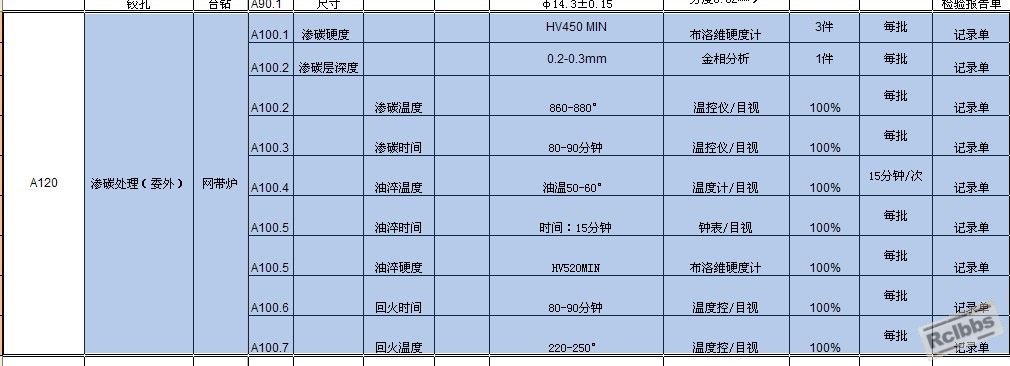

请见渗碳处理工艺。

杨青海 · 发表于 2010-12-9 09:39:53

不对吧!20#钢你这工艺可以做到那么深的渗层?!(请把你的渗层单位写出来!!)
建议你看看材料问题!

FJG · 发表于 2010-12-9 10:11:06

1.圆弧过渡是否过小？
2.大端厚度只有2.5mm，而渗层深度单边达0.8mm，存在在渗层深度相对过深。

hjj2021 · 发表于 2010-12-9 10:23:07

圆孤过渡处R角太小，造成应力集中；
渗碳层深度过深是否会产生，两次渗碳这种现象造成的。

		自动登录	找回密码
密码			免费注册

[求助] 求救：关于20#渗碳开裂
