W10薄型开口弹簧垫圈金相组织如何判定

llw

这是W10薄型开口弹簧垫圈，该垫圈材质为65Mn，硬度检测值为44~45HRC，金相组织呈现塑性形变后的组织形貌，由于本人对弹垫的加工工艺过程不了解，故请大家帮忙确定是那种组织，我个人认为：弹垫原材料供货状态为普通退火，之后，生产厂家再冷拔拉延成型后形成的组织 ，即形变珠光体+形变铁素体，请大家判定对否。

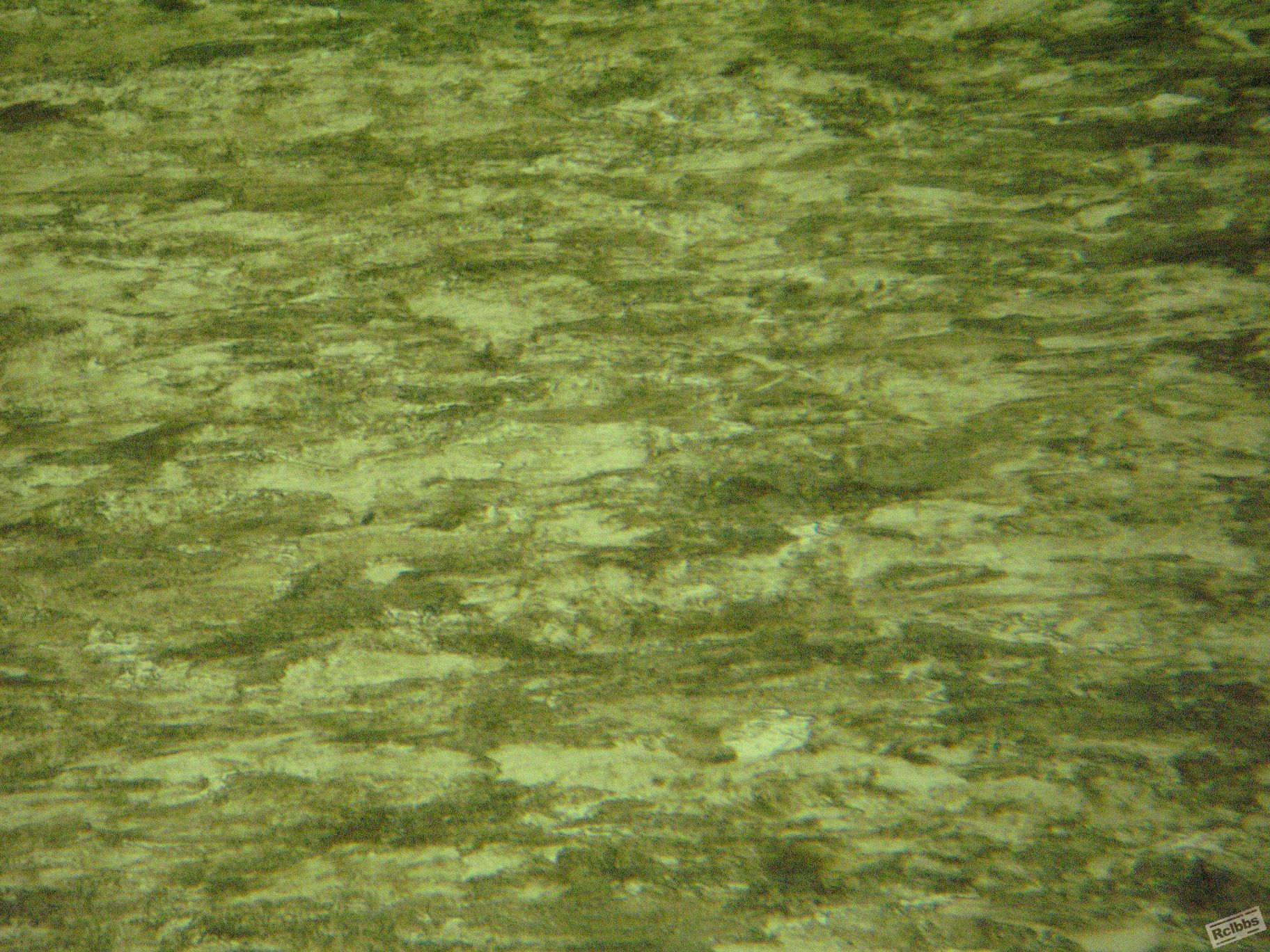

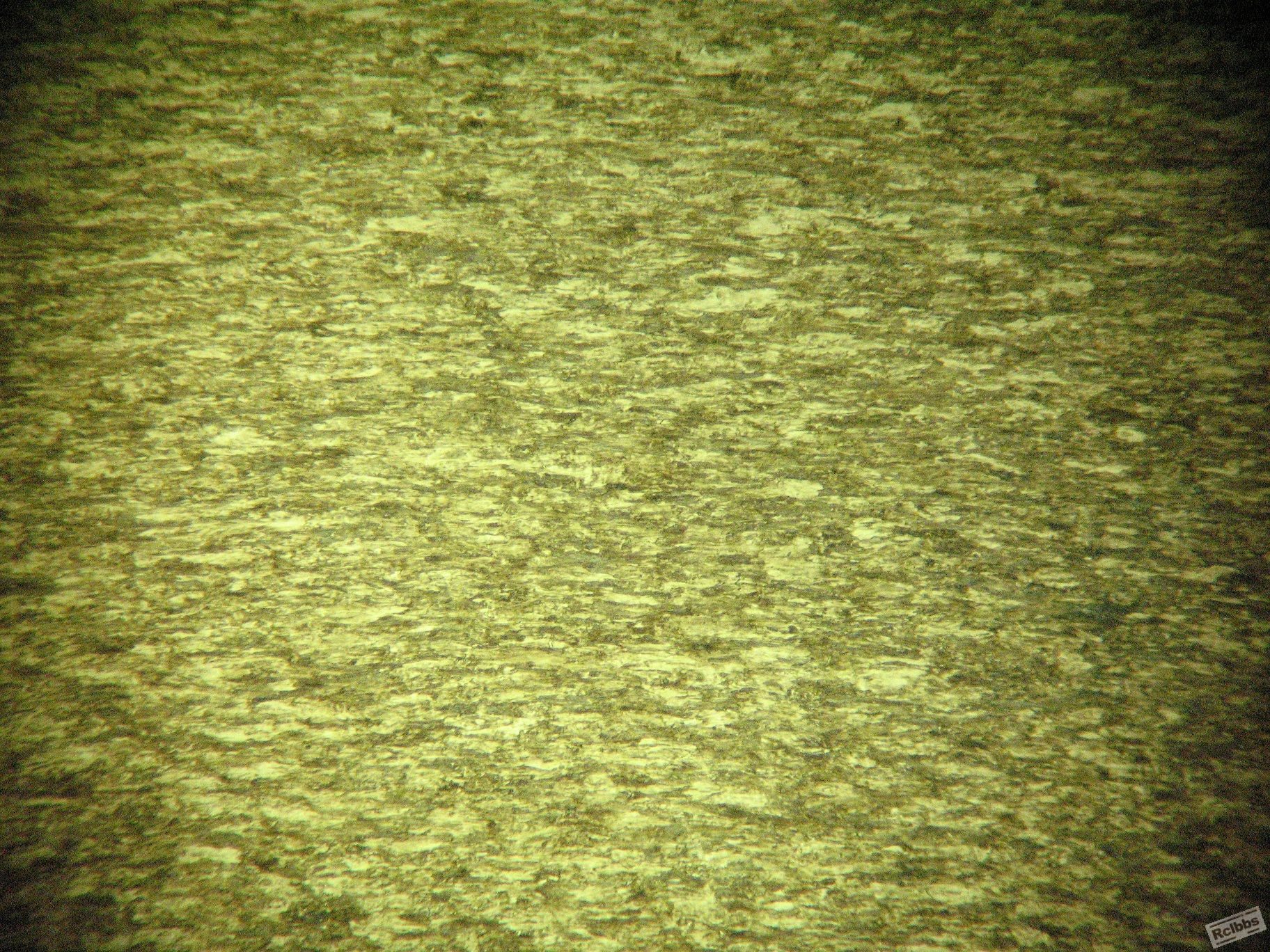

W10薄型弹簧垫圈 100x和500x

chenhs

弹簧钢的热处理工艺基本上是淬火+中温回火，得到的组织是回火屈氏体。而你说的P+F是不可能的，因为你检测的硬度值为：44~45HRC

gtn1314

回复 1# llw

纤维状组织（我们以前这么叫），冷加工变形量较大时的典型组织。前热处理一般是正火，因为要保证拉拔后的硬度，退火一般用于后道用轧制作为成型工艺的情况。
如果前道热处理确实是正火，你对组织的判断是正确的。一般纤维组织不判断是P还是F这种具体组织的，因为一来不好说，二来没什么用。

杨文松111

弹簧钢的热处理工艺基本上是淬火+中温回火，得到的组织是回火屈氏体

qinxin

看着类似于弹簧拉伸变形的索氏体组织。
