关于齿轮轴变形问题

yzl2009ya · 发表于 2011-2-15 15:51:32

我们生产的一种齿轮轴，材料：8620H，在5区的连续炉上生产，预处理：等温正火，晶粒度：7~8级，带状组织：小于2级，主要工艺：温度控制：920-930-930-915-840℃；推料周期：35分钟；淬火为三段搅拌，搅拌频率：25-35-25HZ，淬火时间：1-5-15分钟。G油，油温控制：80℃。回火：180℃X5.5小时。装夹方式：用托架托住，立装。产品变形较大，一般在0.08~0.12mm之间，也有约10%在0.15~0.20mm，在校直是比较难校直，控制压力校不动，压力加大容易断裂，断裂处的中心硬度为HRC19~22,。同样的产品在多用炉中生产就比较好校直，且不易校断。我们也试过降低淬火1的搅拌频率，降到15HZ，变形要好一些，但非马会超标。请各位大虾没有好办法啊！先谢谢了！

孤鸿踏雪 · 发表于 2011-2-16 15:37:19

回复 1# yzl2009ya

最好上传一份图纸。

yzl2009ya · 发表于 2011-2-18 10:54:30

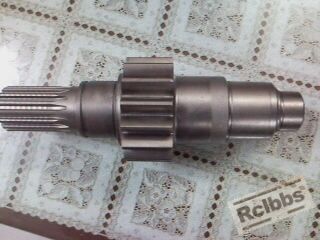

产品照片

yzl2009ya · 发表于 2011-2-18 10:57:45

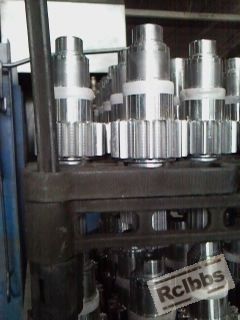

装夹方式

wangxingguo644 · 发表于 2011-2-18 10:58:20

不知道楼主的装料方式如何？

周建国 · 发表于 2011-2-18 11:30:04

装框没有问题，间隙也正常。进炉前是否要预氧化处理呀？齿轴的校正最好采用加热校正的好。

yzl2009ya · 发表于 2011-2-18 11:46:28

有预处理，480℃X4X推料周期35min

yzl2009ya · 发表于 2011-2-24 17:50:38

是不是淬火温度高，8620H的淬透性不高啊，怎么校直时容易脆断。

鑫润 · 发表于 2011-2-24 19:54:04

我觉得您可以在装夹方式上试一下产品轴部不要与工装接触，等温正火奥氏体化温度适当提高，还有就是降低淬火3的频率。

sallyeyey · 发表于 2011-2-24 20:11:55

楼主能不能把零件翻过来放？

yzl2009ya · 发表于 2011-2-24 21:44:03

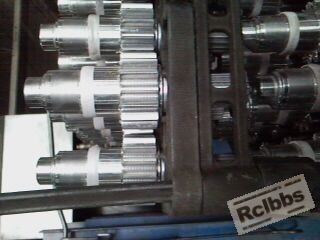

第二张装夹图发倒了，是立装

jiey · 发表于 2011-2-24 22:57:20

回复 11# yzl2009ya

金相做过吗？没有的话，可以寄个试样，帮你看看，分析下原因

luxueying2006 · 发表于 2011-2-25 08:39:12

本帖最后由 luxueying2006 于 2011-2-25 09:32 编辑

回复 3# yzl2009ya

多用炉是易普森或爱协林的吧。8620在国内应该是20CrNiMo，淬透性并不是很好。花键部位也需要渗碳淬火吗？你们用什么防护的？

yzl2009ya · 发表于 2011-2-25 10:49:27

是一汽嘉信的5区推杆炉。

霜月 · 发表于 2011-2-25 11:19:14

既然在多用炉渗碳淬火的轴不断而连续炉易断，楼主是否比较过两者在内部组织及心部硬度等方面的差异？

trainman · 发表于 2011-2-27 00:16:43

楼主，我敢说你的材料有问题。淬完火都变形了先校直再回火吧
