请教大家中碳钢中混合的板条马氏体和片状马氏体怎么区分

hao9422 · 发表于 2011-3-1 19:51:41

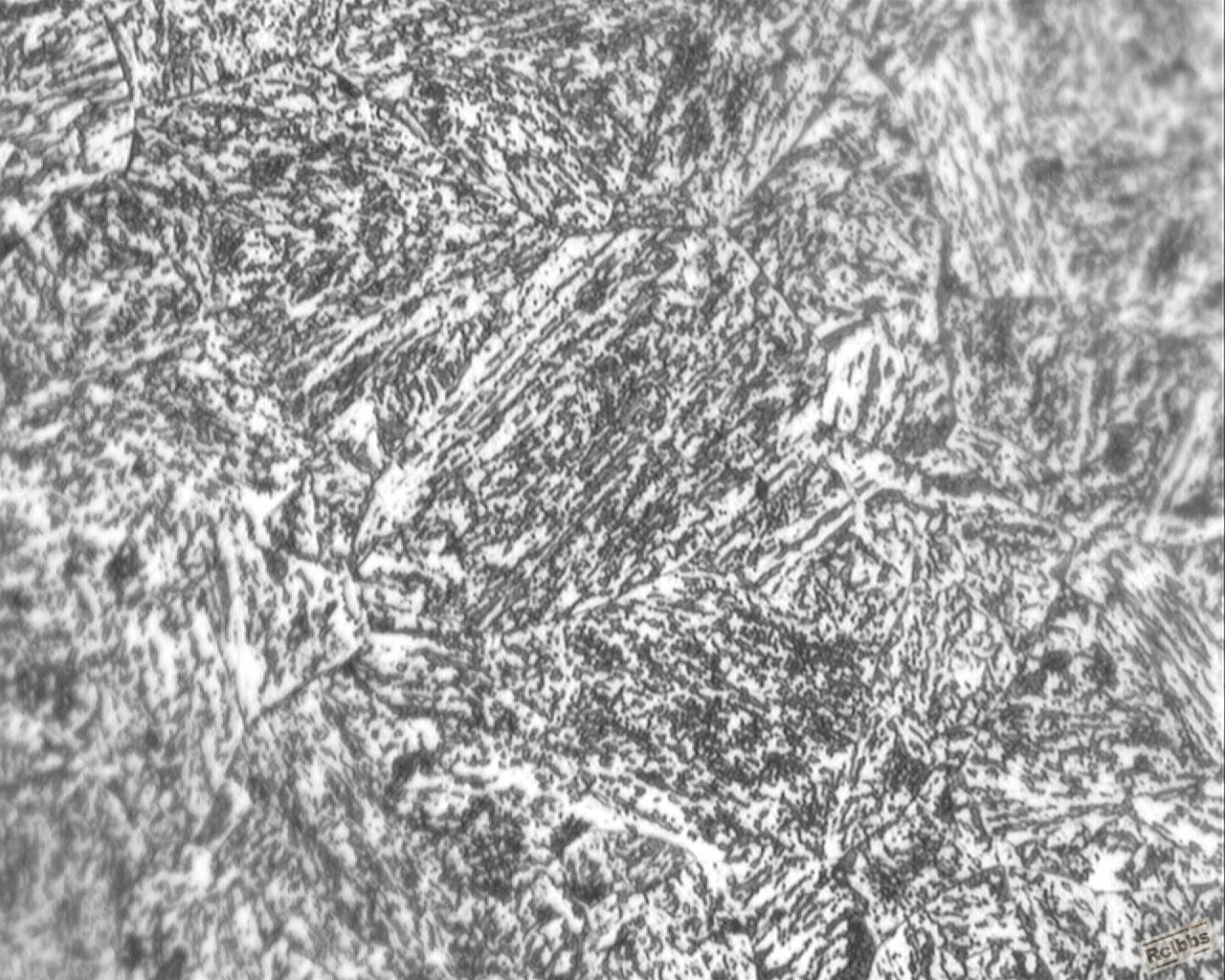

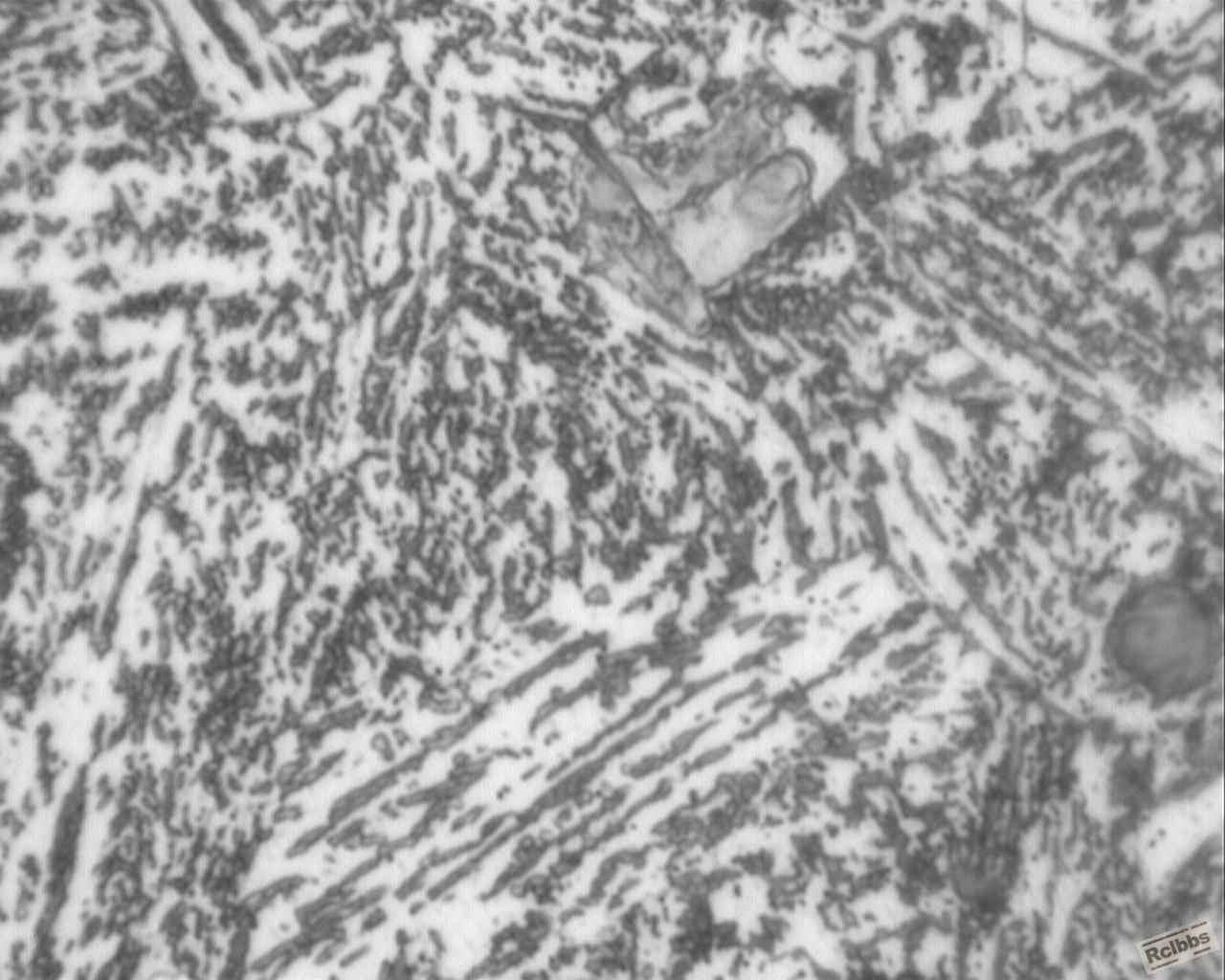

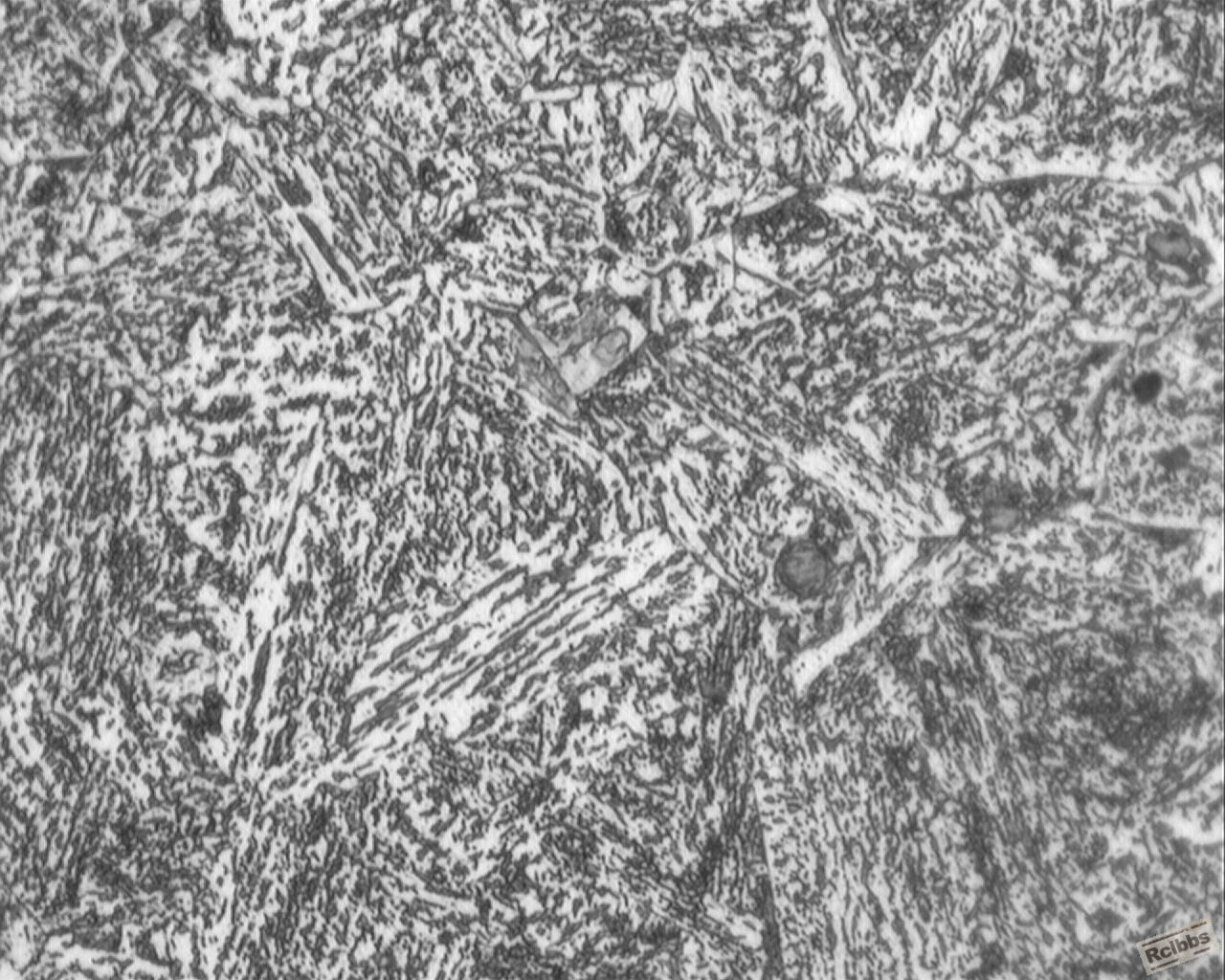

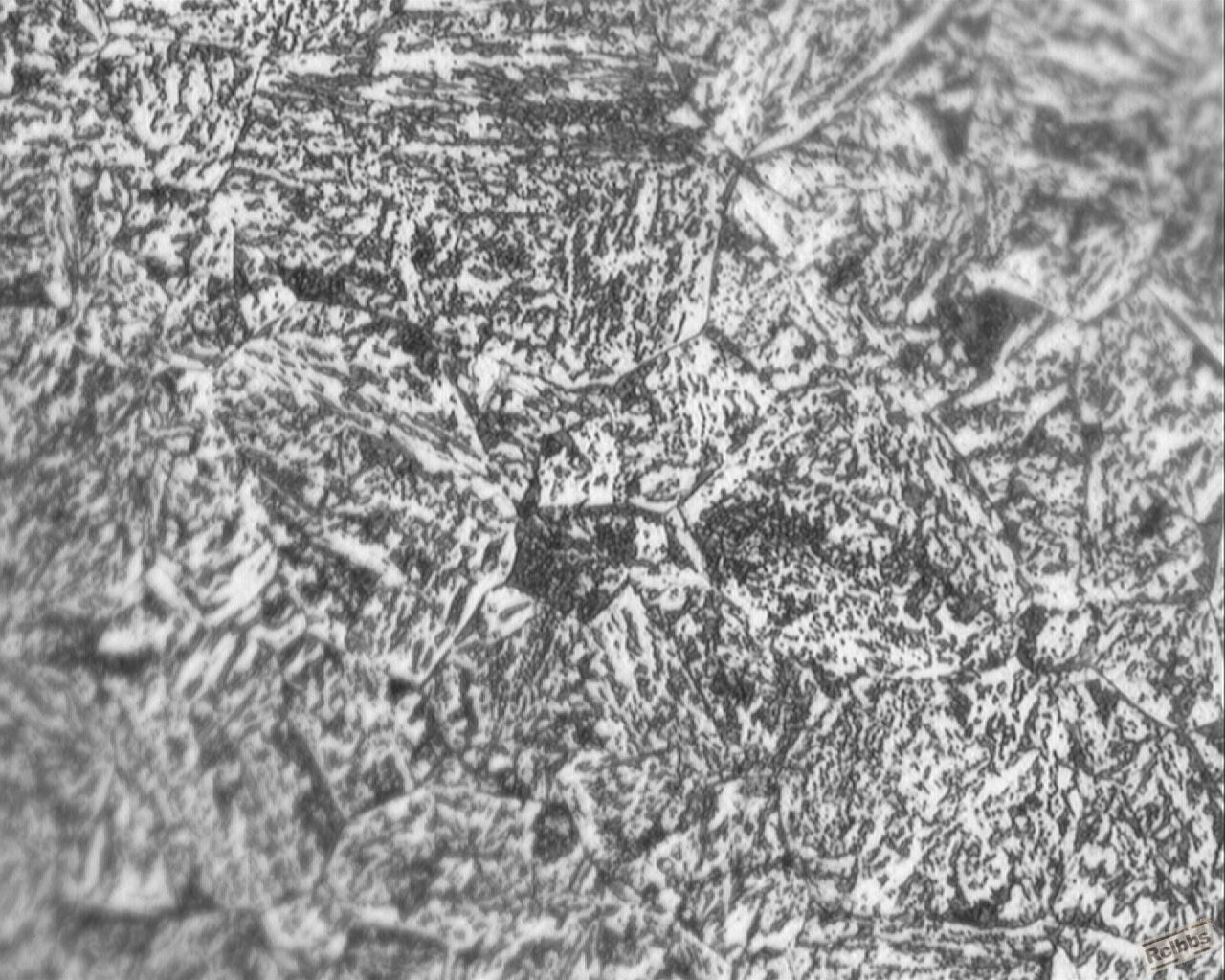

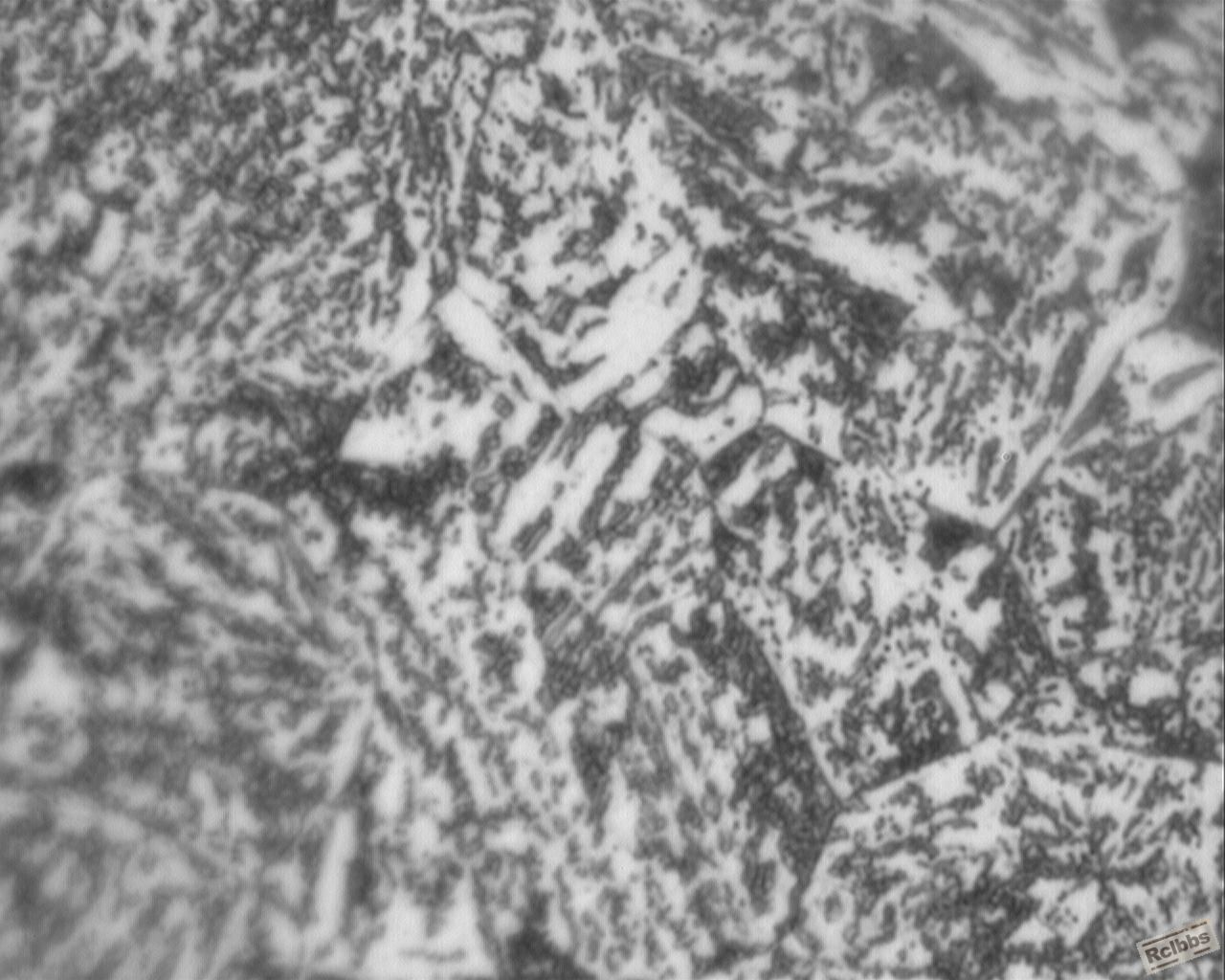

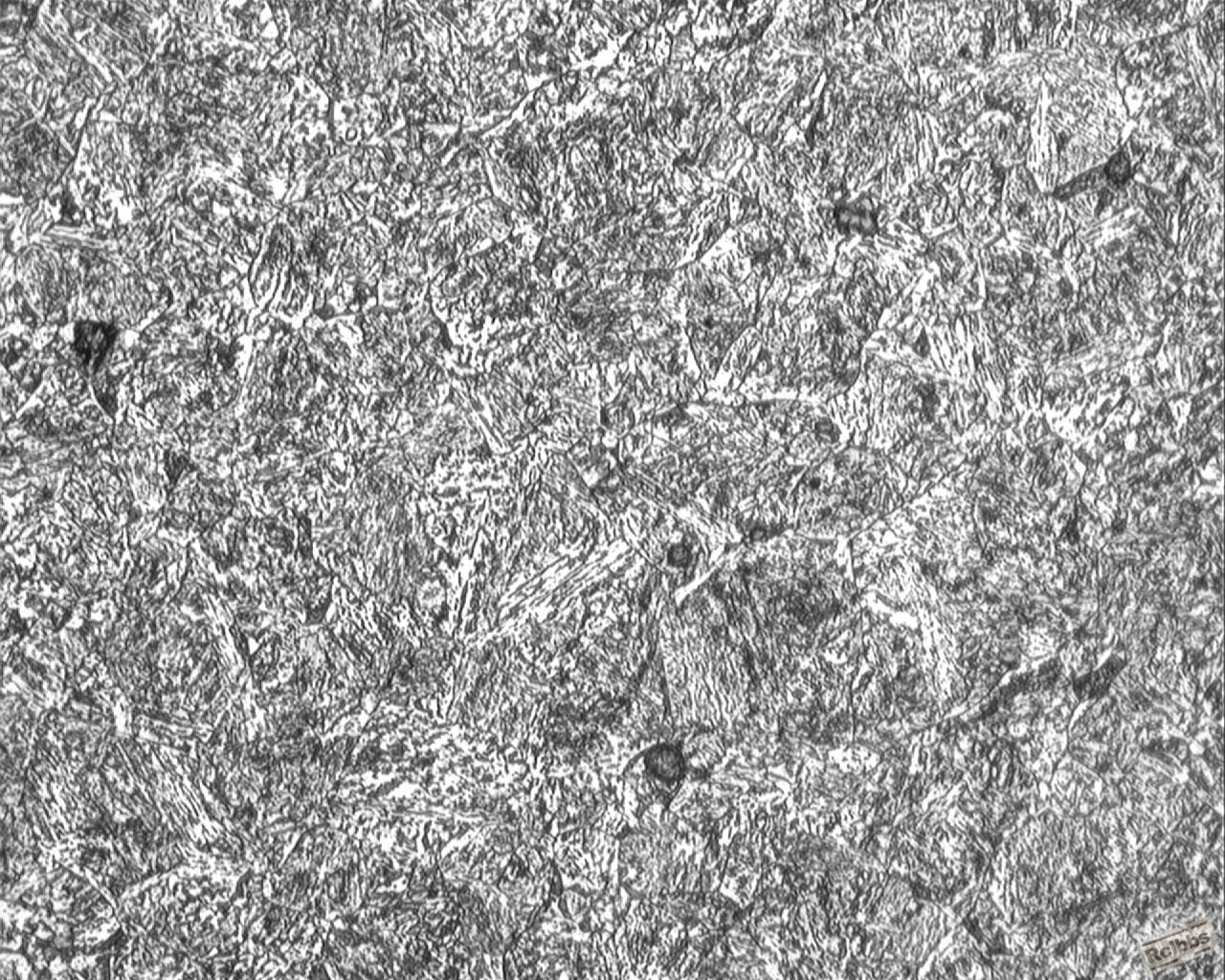

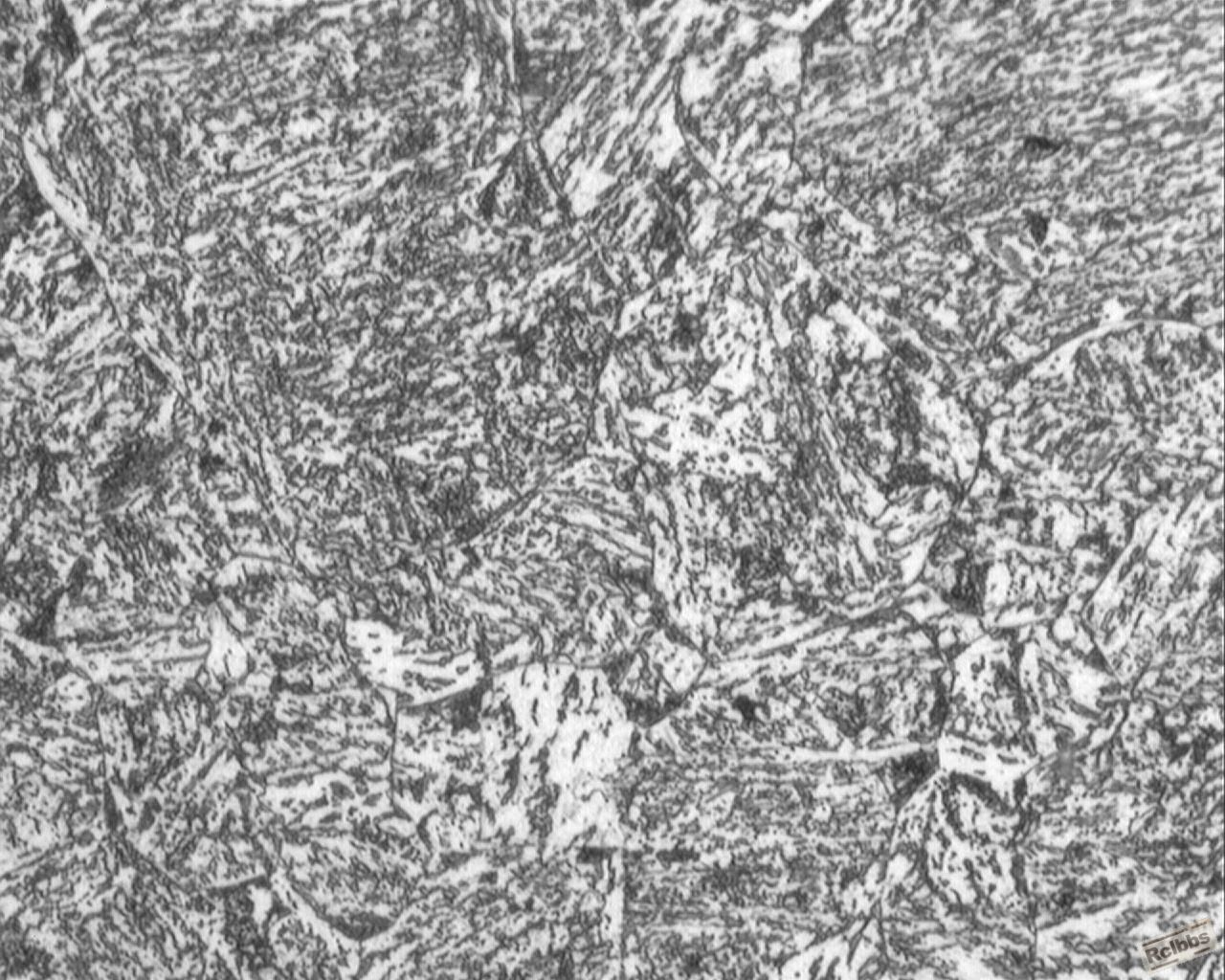

这是我最近做的淬火组织，是采用42CrMoA做的，因为看见书上说中碳钢中的马氏体是板条和片状混合的，想请教大家怎么辨别片状马氏体。

闻鸡起舞ZCY · 发表于 2011-3-1 20:08:26

请问热处理工艺是怎样的，我感觉像是B

hao9422 · 发表于 2011-3-1 20:20:10

回复 2# 闻鸡起舞ZCY

是这样的我想做个下贝氏体，就把它放到880度保温半小时后拿到350度的烘箱中保温了有1个多小时吧，结果拿出来发现有好多马氏体，还有点上贝氏体，突然想到这里面可能有混合的马氏体，现在对片状马氏体还不了解想请教一下

		自动登录	找回密码
密码			免费注册

[求助] 请教大家中碳钢中混合的板条马氏体和片状马氏体怎么区分
