请高手分析一下晶像照片

wangliyibob · 发表于 2011-3-16 16:55:41

请大家帮忙分析一下，我的T12钢淬火组织照片（原始组织为球化退火组织，保温30分钟后淬火）指出里面暗色和亮色的分别是什么，实验做得有点失败，，不会分析，，拜托大家了。。。。谢谢

追风 · 发表于 2011-3-16 18:28:33

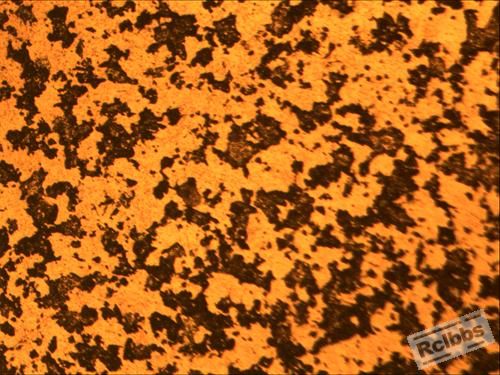

750是平衡组织。F+P

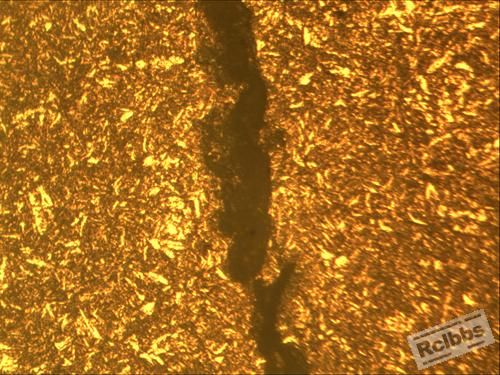

950是马残。M+Ar

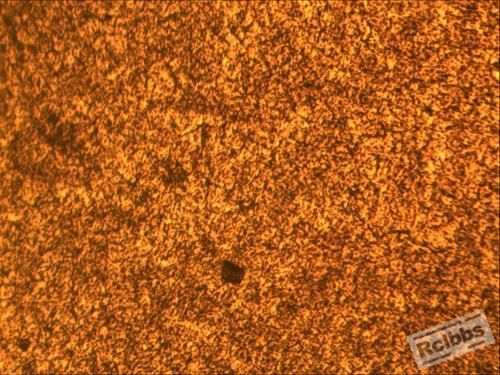

我认为870的比较好的淬火组织。
还请高手指点。

heat10 · 发表于 2011-3-16 20:44:34

750 渗碳体马氏体残奥

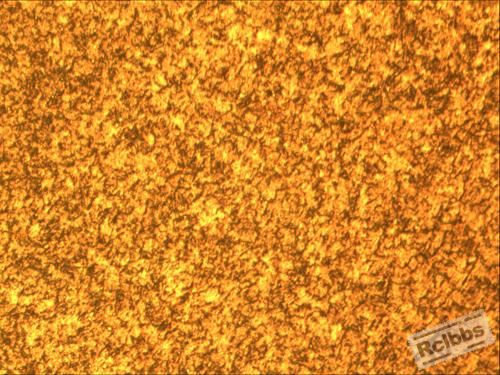

790 同上渗碳体比较少

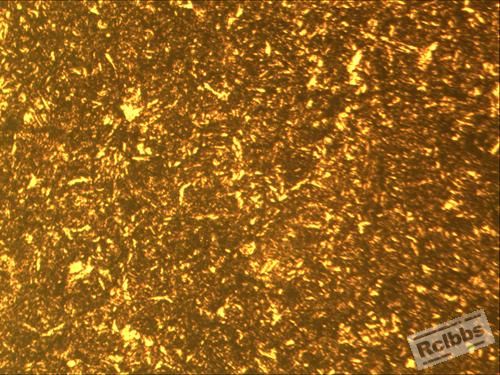

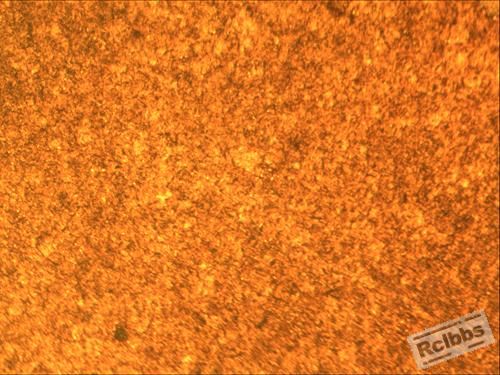

830 870 910 950 应该是马氏体残奥
深色的是马氏体浅色的是残奥。
请各位指点.

rockrobot · 发表于 2011-3-16 20:45:06

同意楼上的观点！

wangliyibob · 发表于 2011-4-3 01:49:01

谢谢各位，确实金相比较难分析

luoxz · 发表于 2015-10-13 19:50:51

同意楼上观点，确实金相比较难分析

zsrh369 · 发表于 2016-1-25 13:23:40

主要是你的这个金相照片的质量看不清楚呀。。。。

		自动登录	找回密码
密码			免费注册

[求助] 请高手分析一下晶像照片
