碰到紧急问题！帮帮小弟解决一个有关热处理和喷砂的问题。。。

Sonicyy · 发表于 2011-3-30 23:15:32

请问热处理中何因素最可能影响后续喷砂时间和喷砂效果？

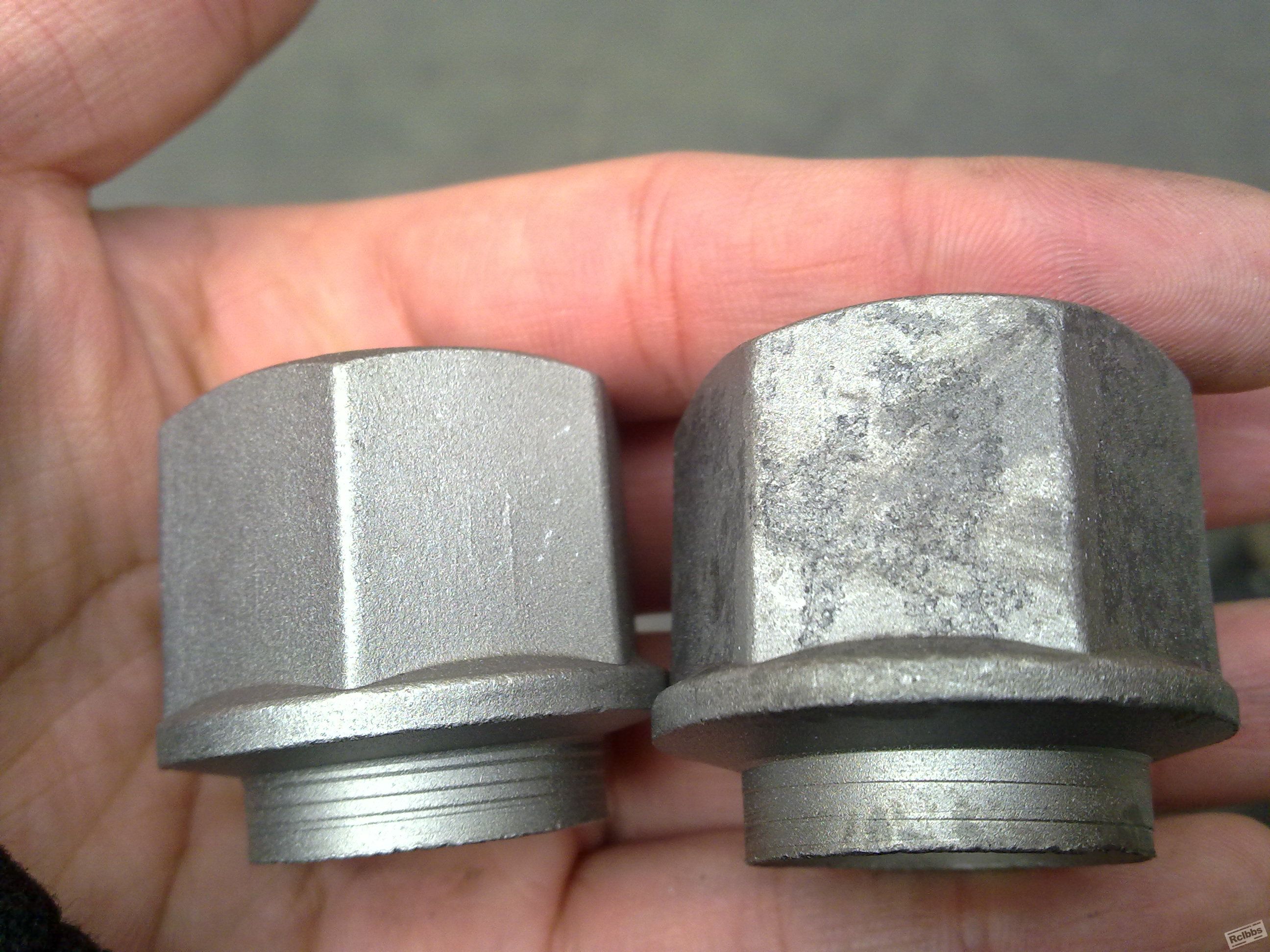

40Cr材质做六角螺母螺母表面喷砂完存在很多黑色斑点，如下图

左边为喷砂正常工件，右边为问题工件（喷砂时间也比左图长一倍）
两个工件相同材质，分别用两条不同网带炉，两种不同淬火油（均为冷油，且粘度差不多），相同工艺调质处理后喷砂处理的结果
请问造成此情况的最可能原因是什么？该如何解决？

zhishan945 · 发表于 2011-3-31 00:11:25

水喷砂还是干喷砂呢？零件保温时间一样吗？

Sonicyy · 发表于 2011-3-31 00:19:49

加热温度，保温时间，回火温度都一样的
至于水喷砂和干喷砂倒还没了解，会有差别吗？
顺便说一下，右图的工件用的是新网带炉，新淬火油做出来的，反而更难喷砂，是热处理环节的因素导致的呢还是喷砂环节导致的？实在想不明白，请求各位高手帮忙了~

Sonicyy · 发表于 2011-3-31 00:47:41

补充一句：右图工件表面上的黑斑用手擦不掉的。

我心飞翔eric · 发表于 2011-3-31 07:07:18

“喷砂是采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海南砂）高速喷射到需要处理的工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。”
“液体喷砂机是以磨液泵作为磨液的供料动力，通过磨液泵将搅拌均匀的磨液（磨料和水的混合液）输送到喷枪内。压缩空气作为磨液的加速动力，通过输气管进入喷枪，在喷枪内，压缩空气对进入喷枪的磨液加速，并经喷嘴射出，喷射到被加工表面达到预期的加工目的。在液体喷砂机中，磨液泵为供料动力，压缩空气为加速动力。”
从这段话可以看出，斑点是喷砂之前形成的，应该是喷砂之前工件表面没有处理好。

Sonicyy · 发表于 2011-3-31 08:43:48

两套炉子出来的产品热处理前的处理方式是一样的，淬火出来看到的表面也比较相似，但出来以后喷砂的效果却差别很大，喷砂之前有哪个环节可能影响？

钢铁医生 · 发表于 2011-3-31 10:42:56

回复 1# Sonicyy

喷砂都喷不掉估计是氧化问题
但不能光凭表面现象判断，做做金相吧。

像你说的情况是同批次产品不同炉子做的吗？

申兴一 · 发表于 2011-3-31 10:46:31

你们这样的情况应该不是喷砂的问题，应该是材料和热处理问题。

txljh8 · 发表于 2011-3-31 10:47:44

回复 Sonicyy
喷砂都喷不掉估计是氧化问题
但不能光凭表面现象判断，做做金相吧。。。像你说的 ...
钢铁医生发表于 2011-3-31 10:42

赞同是新旧两台炉加热氧化差异问题的结果，新炉可能温度偏高。

钢铁医生 · 发表于 2011-3-31 11:04:24

也有可能一原因，产品是冷墩得吧。冷墩是否有潜在缺陷
所以该产品是否都属于同批次产品。？

kaiven1985 · 发表于 2011-4-1 12:41:56

我觉得应该是热处理的原因，造成右边的淬火后氧化皮厚度较大。可以进行炉温测试看看是否有差别，还有淬火油冷却速度。

天天小非 · 发表于 2011-4-1 12:59:37

把外观不好的产品沿着缺陷位置取样，看看金相组织。
个人怀疑锻造过烧。

大虾 · 发表于 2011-4-1 13:19:36

本帖最后由大虾于 2011-4-1 13:21 编辑

这个问题我以前也碰到过，主要是因新炉内气炉不对，特别是开始平碳时时间不足，加油时温度没到600度以上就注油了，导至炉内及油内含水量较大，在产品没有清冼太干净时，淬火后出来产品局部发暗氧化，抛光时不易清理，建议停止生产油温加热去除水气，最好油内再加入光亮剂，产品淬后火颜色为金属本色为佳。仅供参考。

无商 · 发表于 2011-4-1 13:25:51

右边的像被腐蚀了。不是喷砂造成的。

229之徒 · 发表于 2011-4-2 23:09:39

个人认为：是不是炉子漏气，淬火出来工件上出现黑斑。这样出开现在黑斑是抛不掉了，检查一下在淬火落料口那里的螺丝或油循环的管道有没有松动。看看有没有效果，还有新炉子在保证炉内的碳势，如果炉内气氛不好的话，出来的工件表面也会不白。

周工 · 发表于 2011-4-3 22:28:51

本帖最后由周工于 2011-4-3 22:32 编辑

坯料问题！冷镦（或其他挤压)的前一工序，所用的原料酸洗时氧化皮、铁锈未去除干净。
调质前、喷砂前没处理干净，杂质不会渗到工件表面里边去；
喷砂目的之一就是去热处理氧化皮，你再继续喷一天的沙，我估计你也去不了，因为它不是热处理氧化。

lcl200855 · 发表于 2011-4-4 21:15:54

我认为是氧化的问题，我也做喷砂

Sonicyy · 发表于 2011-4-6 09:24:05

谢谢各位前辈的回答，参考你们的宝贵建议，然后做了很多实验表明跟热处理关系应该不大，应该是热处理前的某个工序导致的，现在还在查找当中。请教一下16楼，热处理氧化和非热处理氧化是怎样区别？对喷砂的影响又有什么区别？还有坯料问题的话是整批都这样还是一小部分会有这种情况？

yzfsmile · 发表于 2011-4-6 09:54:11

坯料问题！冷镦（或其他挤压)的前一工序，所用的原料酸洗时氧化皮、铁锈未去除干净。
调质前、喷砂前没处理 ...
周工发表于 2011-4-3 22:28

我比较赞同以上这个说法，我家也有也处理和喷砂，虽然你的照片不是很清晰但初步判定应该是坯料问题；

建议你仔细核对产品是否同一批次，处理前的状态包括外观是否相同，并核实你的设备参数等等

		自动登录	找回密码
密码			免费注册

[求助] 碰到紧急问题！帮帮小弟解决一个有关热处理和喷砂的问题。。。

本帖子中包含更多资源

评分

浏览过的版块
