帮看看分析的是否正确

烟台 · 发表于 2011-3-31 16:55:12

本帖最后由烟台于 2011-3-31 16:58 编辑

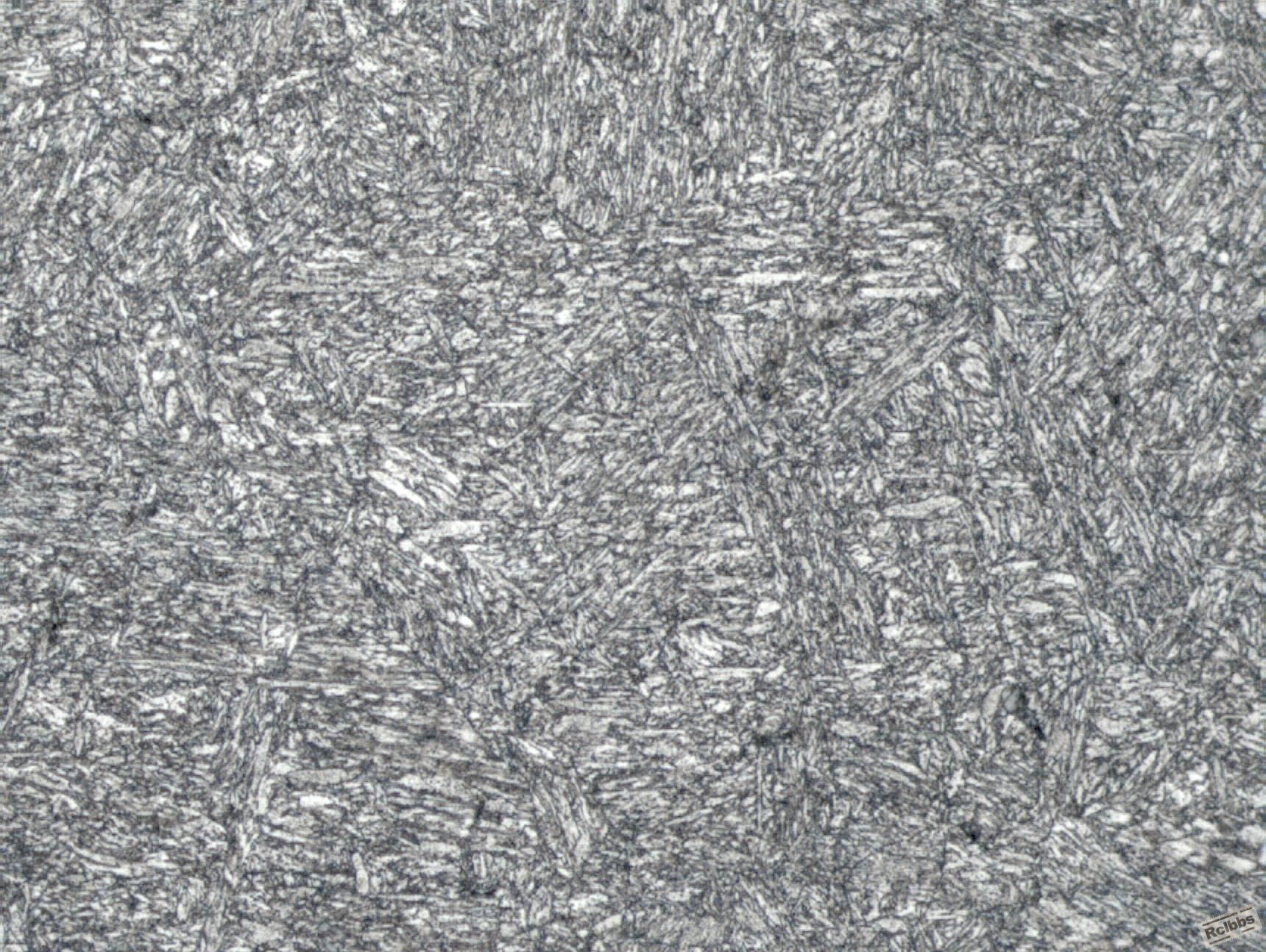

8.8级M16*2螺栓 35钢调质硬度HRC30 组织我在“保持马氏体位相的回火索氏体”和贝氏体两个之间徘徊偏向于前者[attachimg]79459[/attachimg]

烟台 · 发表于 2011-3-31 16:57:44

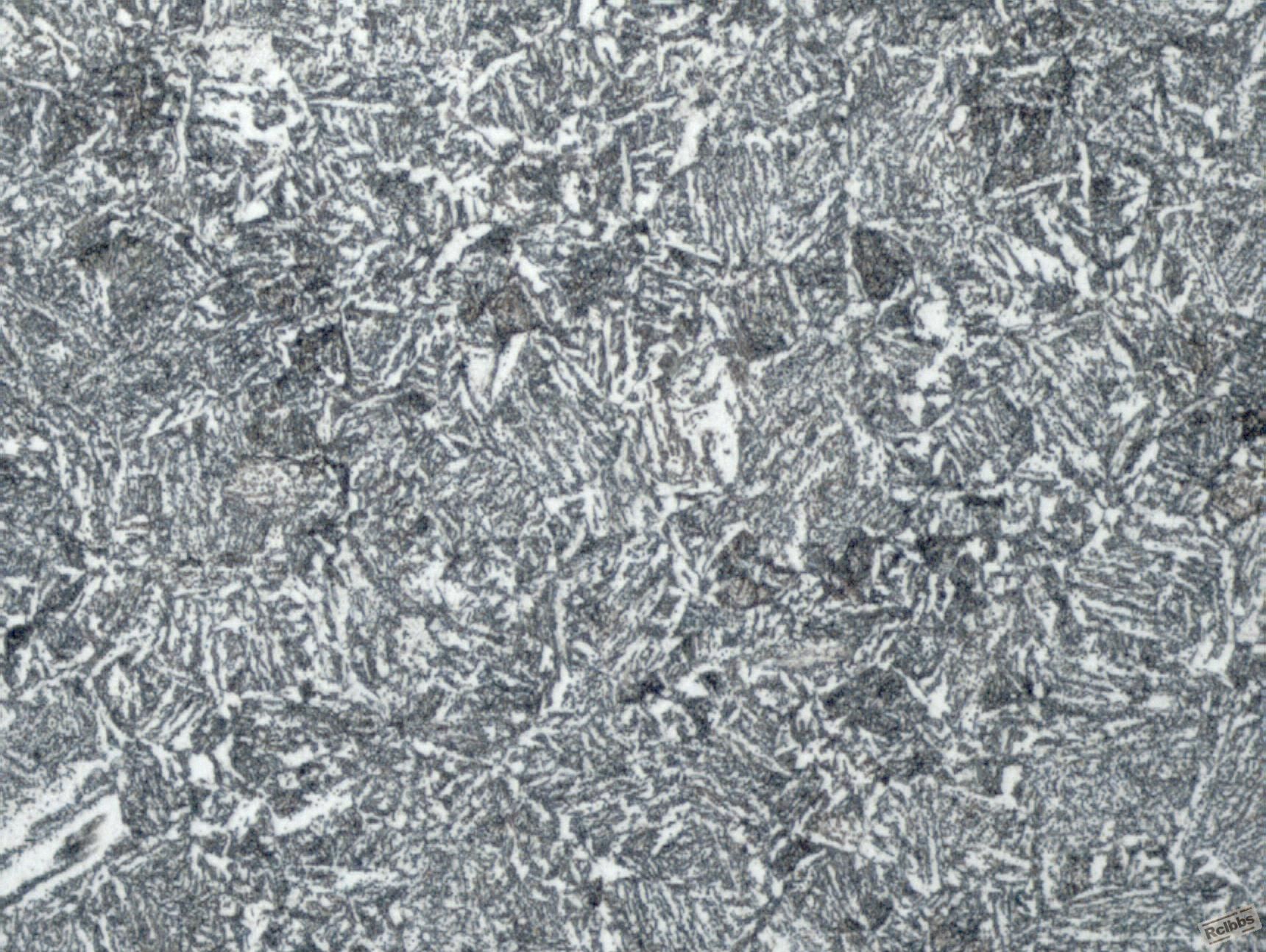

42crmo 销子直径80mm 调质硬度HB260 组织：回火索氏体+条状铁素体+贝氏体组织判段是否正确？图片黑点是水渍[attachimg]79460[/attachimg]

野猫 · 发表于 2011-3-31 17:46:19

螺栓是回火索氏体,销子基本同意你的判断

钢铁医生 · 发表于 2011-3-31 18:04:06

回复 2# 烟台

淬火组织不太理想。铁素体量较多。螺丝的抗拉强度应该不理想

heat10 · 发表于 2011-3-31 20:37:44

42crmo 销子直径80mm 调质硬度HB260 组织：回火索氏体+条状铁素体+贝氏体组织判段是否正确？ ...
烟台发表于 2011-3-31 16:57

请问如何辨别是回火马氏体和具有马氏体位相的回火索式体？

heat10 · 发表于 2011-3-31 20:38:50

回复烟台

淬火组织不太理想。铁素体量较多。螺丝的抗拉强度应该不理想
钢铁医生发表于 2011-3-31 18:04

第几张图淬火不理想？第二张吗？
第一张是回火马氏体还是回火索式体？

热工女将 · 发表于 2011-3-31 21:15:14

第一张为回火S，
第二张为回火S+F+B，没淬透

烟台 · 发表于 2011-4-1 08:52:10

本帖最后由烟台于 2011-4-1 08:55 编辑

回复 5# heat10

可以打一下硬度回马比回索高

这两还是比较好判断的多看试样就行了

swealy · 发表于 2011-4-2 11:13:11

第2张中有未溶铁素体不？

percyling · 发表于 2011-4-2 15:07:05

第2张冷速慢了.

heat10 · 发表于 2011-4-3 10:55:23

回复  heat10

可以打一下硬度  回马比回索高

这两还是比较好判断的  多看试样就行了
烟台发表于 2011-4-1 08:52

谢了。请问你们对这两个工件做冲击试验了吗？

heat10 · 发表于 2011-4-3 10:58:14

第一张为回火S，
第二张为回火S+F+B，没淬透
热工女将发表于 2011-3-31 21:15

请问怎么看第二张图中的回火贝氏体啊？

烟台 · 发表于 2011-4-6 09:15:48

回复 11# heat10

没有公司没有冲击试验机

chenhs · 发表于 2011-4-8 08:55:24

LZ你怎么就能确定销子的组织中有贝氏体，如果销子是在淬火状态下，判断是贝氏体还可接受，调质后你是如何判断就是贝氏体的！

luoxz · 发表于 2015-10-13 19:45:49

淬火组织不太理想。铁素体量较多。螺丝的抗拉强度应该不理想

		自动登录	找回密码
密码			免费注册

[讨论] 帮看看分析的是否正确
