热处理论坛

 找回密码
 免费注册

QQ登录

只需一步,快速开始

北京中仪天信科技有限公司 江苏东方航天校准检测有限公司 热处理论坛合作伙伴广告位
搜索
查看: 4944|回复: 14

[求助] Q195,边部裂纹,求造成原因

[复制链接]

该用户从未签到

发表于 2011-4-2 19:56:31 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

该用户从未签到

发表于 2011-4-4 20:37:46 | 显示全部楼层
刚才看了一下自己的资料,发帖数级别: 举人
阅读权限: 10
帖子: 10 篇(占全部帖子的 0%)
平均每日发帖: 0.01 篇
精华: 0 篇
页面访问量: 60

在线时间: 总计在线 2.33 小时, 本月在线 0.5 小时  (升级剩余时间 18 小时)
,很是痛心。今天都发这么多帖子了,还是10篇,很是不平衡。还有我很不服气自己只是热处理助工,个人认为,其实热处理真的没得啥意思,不就是铁碳相图加几个图,然后再去查个热处理手册,就确定了其热处理工艺,很是不解。牛叉点的人就是对一个新材料开发一个热处理工艺(不过现在还有新材料吗,反正少的很),当然还有的人能看什么组织,热处理缺陷:总结起来不就是过热、过烧、冷速过大、过慢,热处理裂纹、脱碳等,很没得意思,最搞笑的是老是区分各类组织,恨不得把每一小点地方都区分的清清楚楚(个人认为没得这样的牛人,大家都是搞工程的,又不是研究的,除非采用透射电镜)。说穿了不就是碳化物和各种铁素体(铁素体,过饱和铁素体,碳在铁素体中的过饱和固溶体)的混合吗。
回复 支持 1 反对 0

使用道具 举报

签到天数: 119 天

[LV.6]常住居民II

发表于 2011-4-2 20:52:00 | 显示全部楼层
是什么样的产品?从最后一张相片上看,好像有脆性夹杂物在没有变形留下一个坑一样的,坑的周围细小密集的啥东西要是能打个能谱就更清楚了。不知道对不对。照片照的很清楚:

该用户从未签到

 楼主| 发表于 2011-4-2 22:32:07 | 显示全部楼层

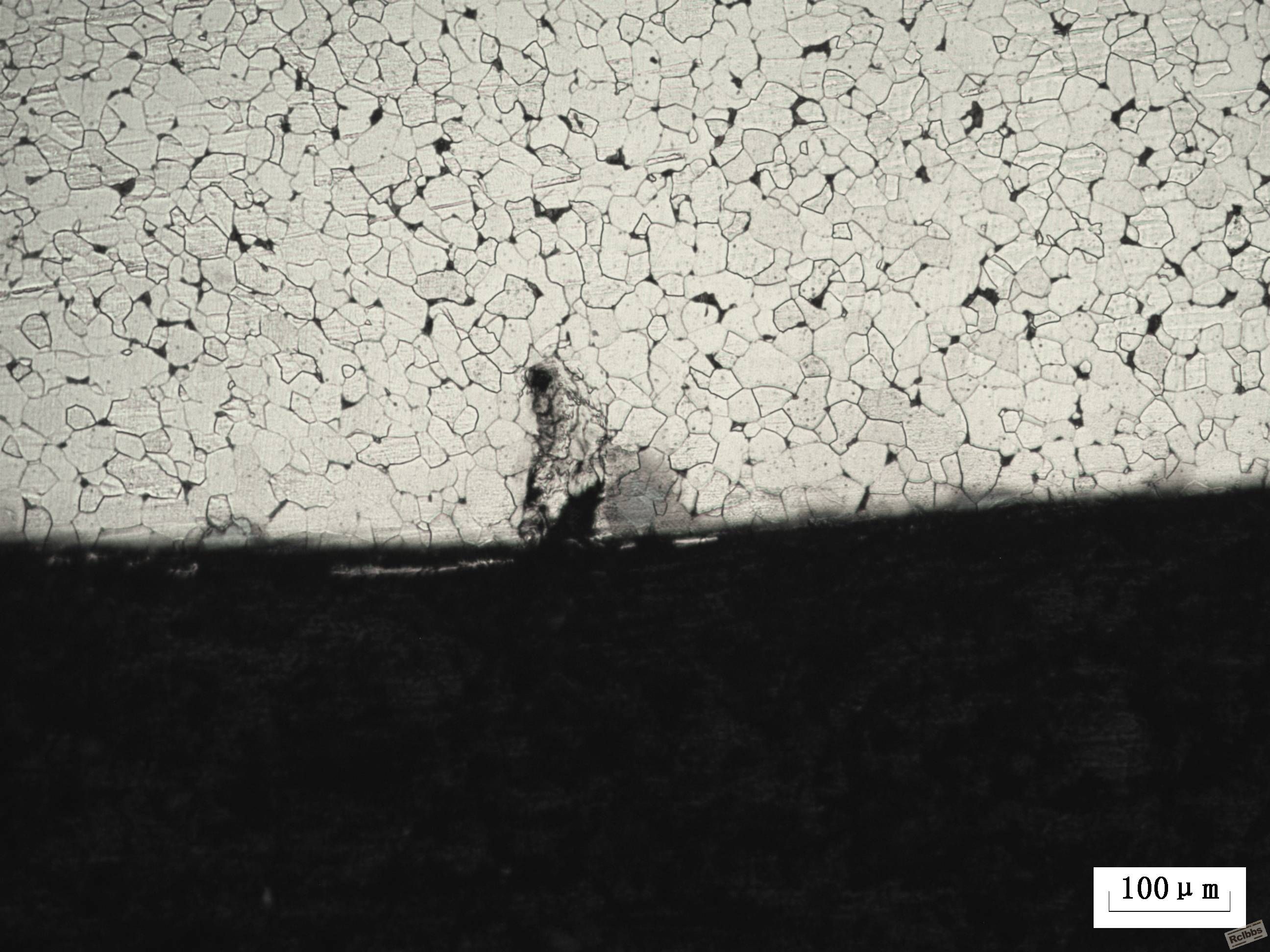

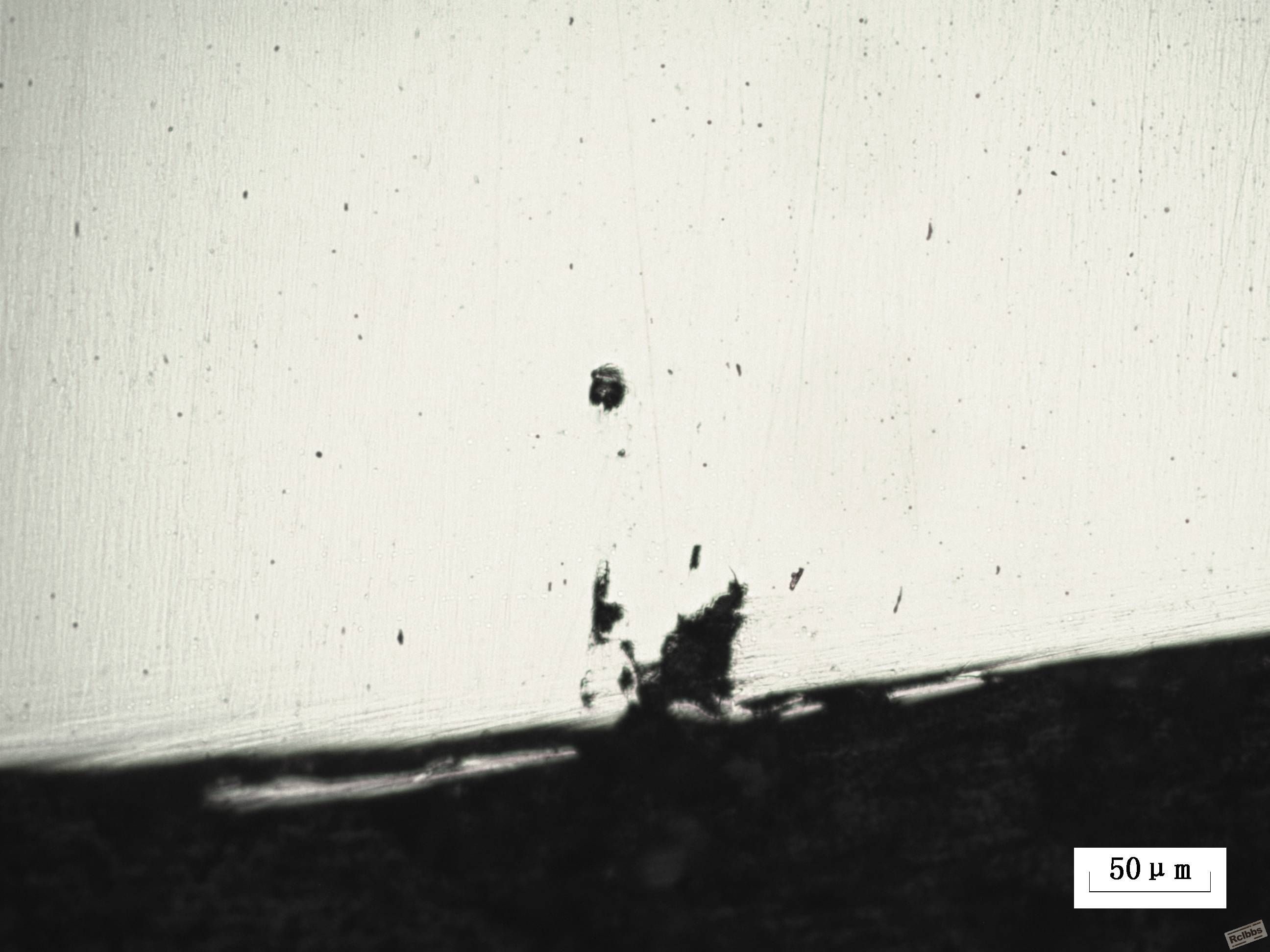

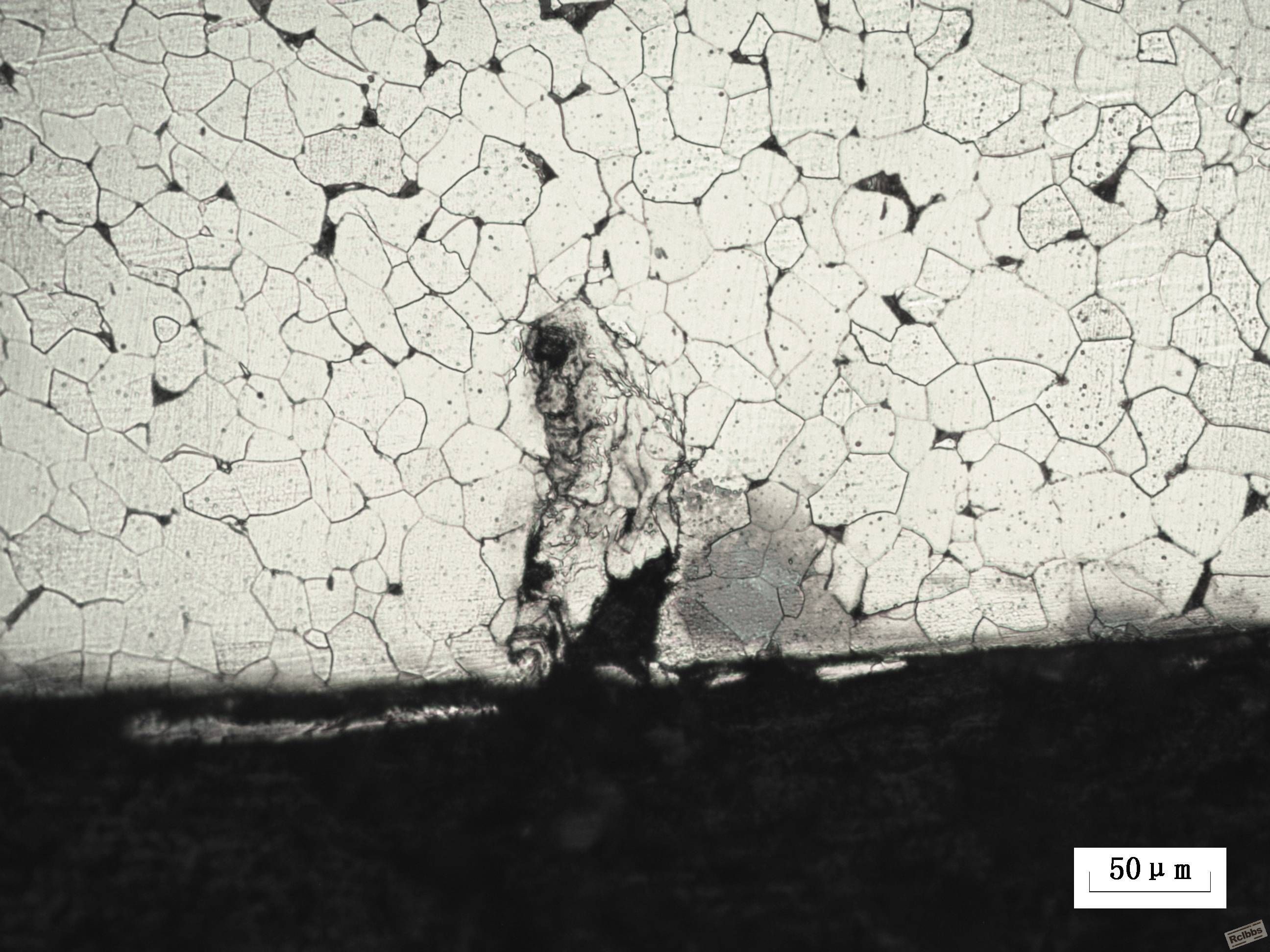

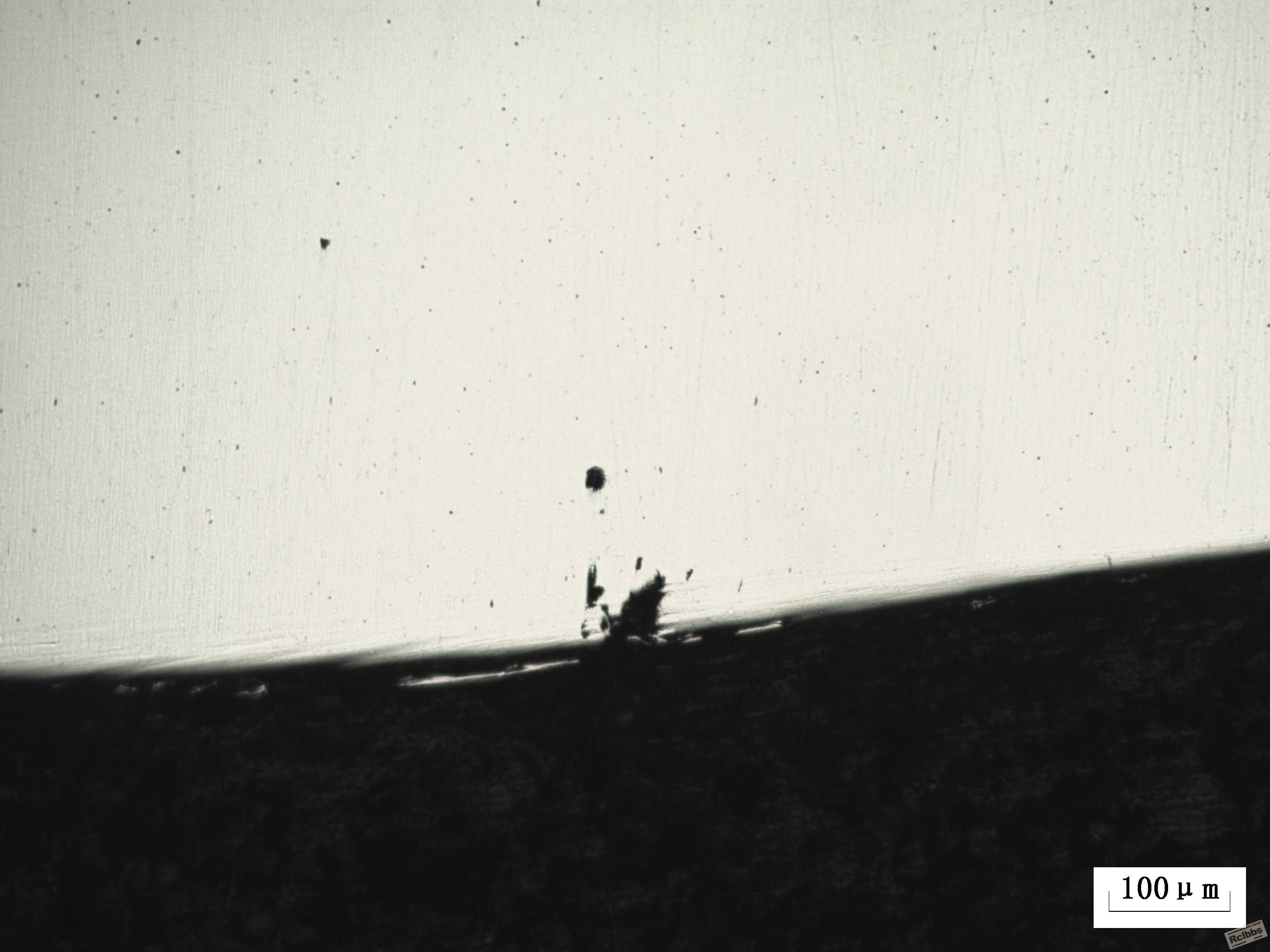

是线材,表面纵向有一条长裂纹,我做了下横向情况

该用户从未签到

发表于 2011-4-3 03:28:08 | 显示全部楼层
我们这也能看到这种情况的   看看400倍下的情况  如果内侧是圆滑的话  经常是划痕

该用户从未签到

发表于 2011-4-4 20:21:01 | 显示全部楼层
可能是折叠,你再好好看看

该用户从未签到

发表于 2011-4-4 20:24:52 | 显示全部楼层
我有必要灌水吗,今天心情好,想出来看一下有什么新情况,搞笑的很。顺便说一下,本人主要从事失效分析工作,很希望能和大家多交流,长些见识。

该用户从未签到

发表于 2015-10-13 19:47:42 | 显示全部楼层

可能是折叠,或者划伤等缺陷
回复 支持 反对

使用道具 举报

签到天数: 13 天

[LV.3]偶尔看看II

发表于 2015-10-17 20:31:02 | 显示全部楼层
可能是机械损伤吧。。
回复 支持 反对

使用道具 举报

该用户从未签到

发表于 2015-10-18 08:12:42 | 显示全部楼层
应该在同一支棒料的不同位置再做一个金相分析,有些缺陷不太好判定,需要多点判断
回复 支持 反对

使用道具 举报

签到天数: 69 天

[LV.6]常住居民II

发表于 2015-10-18 15:20:13 | 显示全部楼层
能从照片得到的信息是 1)沿晶发展  2)裂纹周围有疑似脱碳.
回复 支持 反对

使用道具 举报

签到天数: 128 天

[LV.7]常住居民III

发表于 2015-10-18 16:38:26 | 显示全部楼层
异金属
回复 支持 反对

使用道具 举报

签到天数: 890 天

[LV.10]以坛为家III

发表于 2015-10-19 12:04:42 | 显示全部楼层

我认为--------------------------

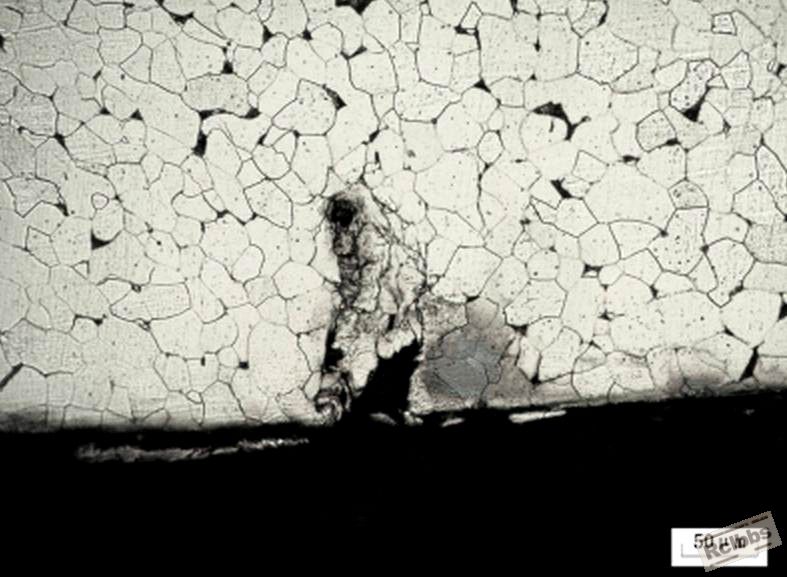

制样少磨了一些,裂纹里嵌有碎屑

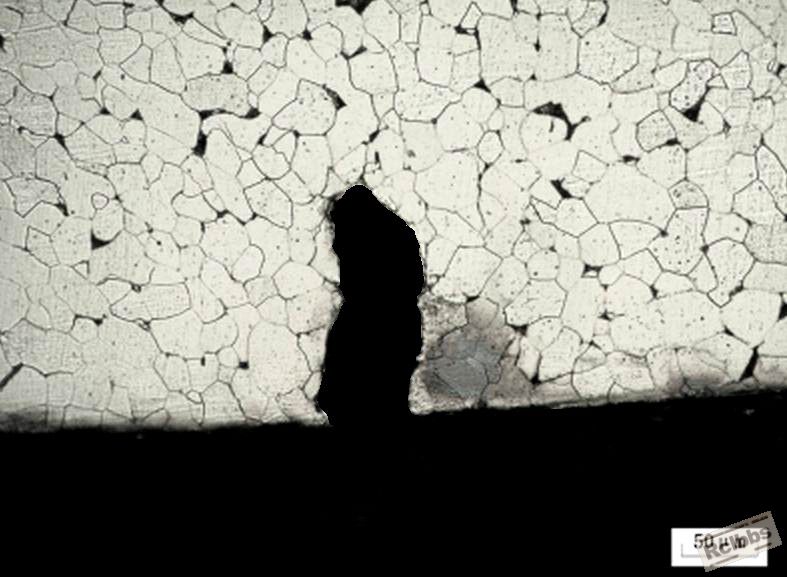

去掉碎屑,裂纹截面应是这样的

也许有人会说,像气泡。

其实,线材经过了酸洗,裂纹已被腐蚀成空腔。

裂纹产生原因,没法确定。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x
回复 支持 反对

使用道具 举报

签到天数: 128 天

[LV.7]常住居民III

发表于 2015-10-19 15:21:00 | 显示全部楼层

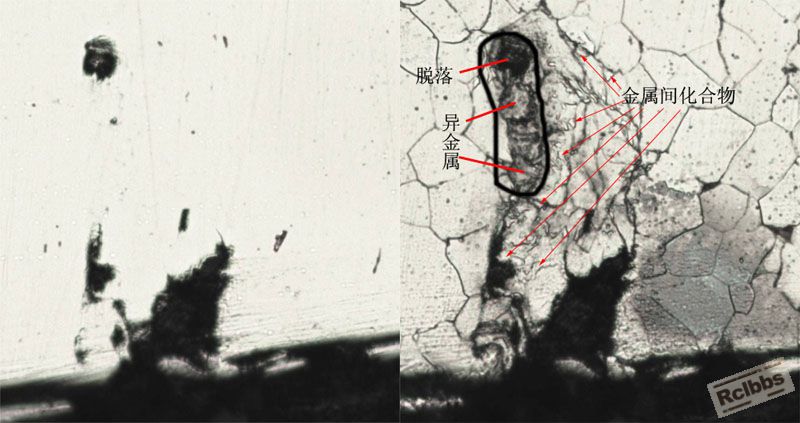

比较腐蚀前后的组织,在腐蚀后组织中出现正常晶粒和不正常晶粒,还有不明成分的金属间化合物,所以判断是异金属。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x
回复 支持 反对

使用道具 举报

签到天数: 203 天

[LV.7]常住居民III

发表于 2015-10-20 16:55:06 | 显示全部楼层
初犊 发表于 2011-4-2 22:32
是线材,表面纵向有一条长裂纹,我做了下横向情况



如果是线材,且为一条纵向长裂纹,可能的原因大约是:

1. 钢坯表面有裂缝没有打磨掉(国内钢厂没有对钢坯打磨分级),在后续轧制和拔丝过程中,把这个裂缝带进了线材。
2. 拔丝时,拔丝模有毛刺,伤及到线材表面。
回复 支持 反对

使用道具 举报

您需要登录后才可以回帖 登录 | 免费注册

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备2021037530号|苏公网安备32059002001695号 )
Copyright © 2005-2024, rclbbs.com 苏州热协网络技术有限公司 版权所有

GMT+8, 2024-11-2 18:19 , Processed in 0.057515 second(s), 22 queries .

Powered by Discuz! X3.4

Copyright © 2001-2021, Tencent Cloud.

快速回复 返回顶部 返回列表
