大家看一下这个组织能叫调质吗？

sunhb_d · 发表于 2011-4-24 11:17:15

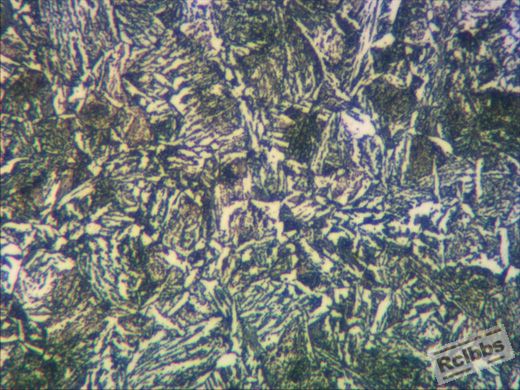

材料是42CrMo，经过820℃淬火，600℃高温回火，硬度250HV左右。零件很大，可能冷却不是很好，大家看一下究竟是什么组织？

zhagang01 · 发表于 2011-4-24 11:35:33

应该不是调质处理的

紫丁香 · 发表于 2011-4-24 12:32:01

大量未溶铁素体，硬度能达到250HV 吗，有点怀凝

大虾 · 发表于 2011-4-24 13:24:47

不赞同是未溶铁素体，未溶铁素体应是块状的！但大型件这样的组织是没法避免的！

美丽的秋 · 发表于 2011-4-24 15:48:38

这是贝氏体。
是淬火冷却速度慢，造成的。
另外回火不充分。没有回火索氏体。（若未淬透，但回火充分，则会形成具有贝氏体位相的回火索氏体）

shaogang78 · 发表于 2011-4-24 15:59:12

正常组织，回火索氏体和少量贝氏体，白色是析出的铁素体多一些，大件就只能样了。

孤鸿踏雪 · 发表于 2011-4-24 17:13:12

回复 1# sunhb_d

请问淬火后的硬度？

zbj112 · 发表于 2011-4-24 21:35:12

回火索氏体加铁素体。另外有托氏体和贝氏体混合，量比较小。应该是调制后的。另外铁素体不是未溶铁素体。个人意见。

percyling · 发表于 2011-4-25 16:26:21

不知道你在哪个位置取的样,大零件是会产生这样的组织.

ZX771 · 发表于 2011-4-25 17:29:33

回复 1# sunhb_d
42CrMo淬火加热820℃，温度设置低了，这种组织更像材料存在原始魏氏组织未彻底消除，再加上淬火冷却不到位形成的w+B混合组织。

linboyou · 发表于 2011-4-25 17:55:51

组织没错，硬度也没错，本来如此，已经不错了没什么异常。820淬火，应该还是淬的水基介质。对照图片看，放大倍数应该达到800倍了吧！淬火效果还算不错，实际600度回火后的硬度应该就是这样的！有什么可怀疑的呢？

钢铁医生 · 发表于 2011-4-25 21:21:59

回复 1# sunhb_d

调质用250HV

HV 打硬度就是错误

调质最好用布氏打硬度。。

淬火后硬度用HRC。。。你那组织就是能叫调质吗

四石 · 发表于 2011-4-25 21:28:12

显微硬度鉴别下吧

sunhb_d · 发表于 2011-4-25 22:15:00

回复 13# 钢铁医生

这个实际是表面淬火后打的心部硬度，不只是调质，所以未专门用布氏硬度。
我看金相觉得没看见回火索氏体，所以不认为这个调质合格

sunhb_d · 发表于 2011-4-25 22:16:24

回复 10# percyling

在零件接近外表4mm的层中取得

sunhb_d · 发表于 2011-4-25 22:18:54

回复 7# 孤鸿踏雪

淬火后硬度未打，调质不带试样，零件表面打的话不能代表心部状况

热处理急先锋 · 发表于 2011-4-26 00:12:32

调质的定义是高淬高回。。。。。。。。。。。

贝迪颐园 · 发表于 2011-4-26 06:27:00

表面4毫米就这样就不正常了，820度淬水剂温度差不多，淬油就太低了，冷速太慢。

烟台 · 发表于 2011-4-26 08:49:53

淬火冷却太慢了

		自动登录	找回密码
密码			免费注册

[讨论] 大家看一下这个组织能叫调质吗？
