内六角扳手使用断开问题求助

zdengyong · 发表于 2011-5-4 14:46:19

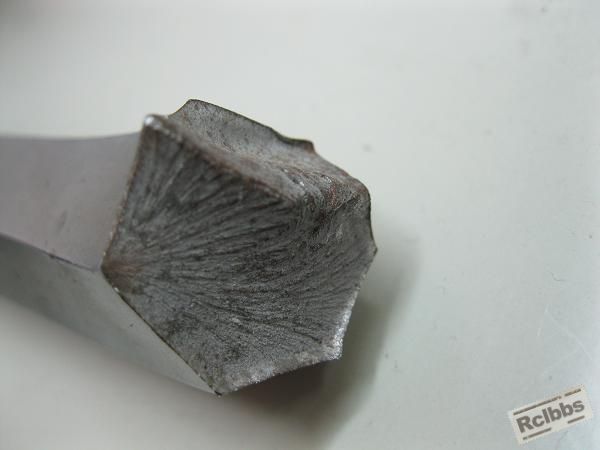

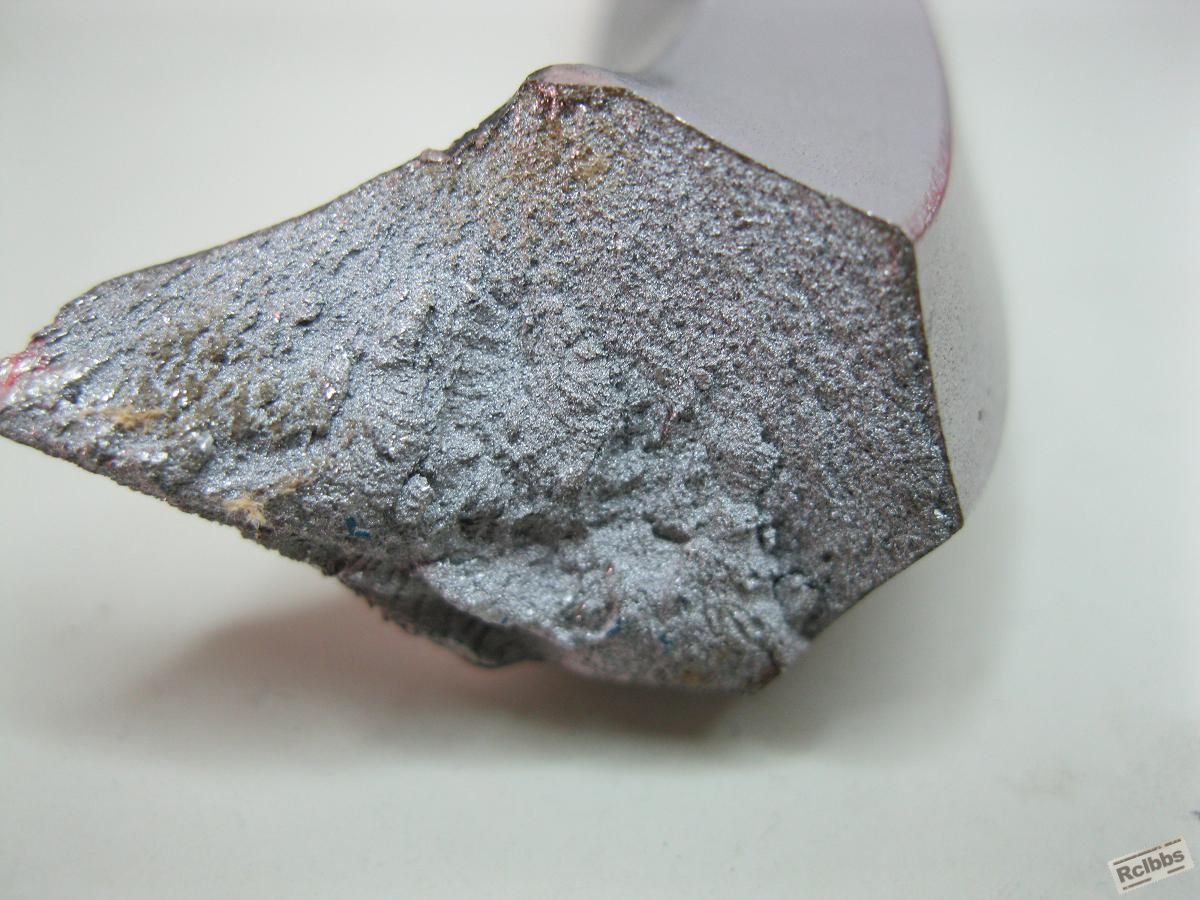

各位老师好，我们生产的内六角扳手客户在使用时最近经常有断开的问题出现，大规格的19，或22的，材料42CRMO，断开截面如图所示，请各位老师指教，谢谢

忍耐有限 · 发表于 2011-5-4 16:03:33

不给热处理工艺让人如何回答呢

钢铁医生 · 发表于 2011-5-4 22:56:47

回复 1# zdengyong

硬度多少。

是什么热处理工艺呢。

余晖 · 发表于 2011-5-4 23:10:02

第一张图片对9点位置的角做个电镜看看是不是有什么缺陷？

zdengyong · 发表于 2011-5-5 09:11:29

我们是网带炉，850度淬火保温一小时，油冷，清洗，230度回火3小时，硬度在HRC53，HRC57也有

冷傲 · 发表于 2011-5-7 18:22:57

个人认为硬度太高，可以降低硬度以得到更好的韧性．

热处理技师 · 发表于 2011-5-7 18:57:56

硬度不合理导致，。。

天涯浪子 · 发表于 2011-5-7 20:36:15

个人认为两张图片的裂纹都源于表面拐角处，那会不会是应为表面有脱碳或者淬火裂纹呢？楼主最好提供热处理工艺和金相硬度分析结果。

热处理的黄种人 · 发表于 2011-5-8 12:12:24

从断面及断裂源看应该是硬度过高引起的脆性断裂。

贝迪颐园 · 发表于 2011-5-8 13:23:33

42度试试。

qibao9891 · 发表于 2011-5-8 20:49:59

内六角扳手常用材料是50CrV，硬度在40HRC左右。有的厂家是36~39HRC，有的是38~42HRC。

zdengyong · 发表于 2011-5-9 08:37:15

回复 10# 贝迪颐园

哎，你们说的材料我们最早都用过，为了更好的提升产品质量，我们很早就把材料改掉了

zdengyong · 发表于 2011-5-9 08:38:32

回复 11# qibao9891

哎，你们说的材料我们最早都用过，为了更好的提升产品质量，我们很早就把材料改掉了

wahg · 发表于 2011-5-9 10:01:46

回复 qibao9891

哎，你们说的材料我们最早都用过，为了更好的提升产品质量，我们很早就把材料改 ...
zdengyong 发表于 2011-5-9 08:38

为什么更换材料呢？
在更换材料前发生过此类问题吗？
提升产品的什么质量指标呢？

zdengyong · 发表于 2011-5-9 16:37:51

老早改掉了，出现这个问题只是最近一批出现，不知什么问题？所以讨论一下

		自动登录	找回密码
密码			免费注册

[求助] 内六角扳手使用断开问题求助
