热处理裂纹

叶帅 · 发表于 2011-5-9 15:56:44

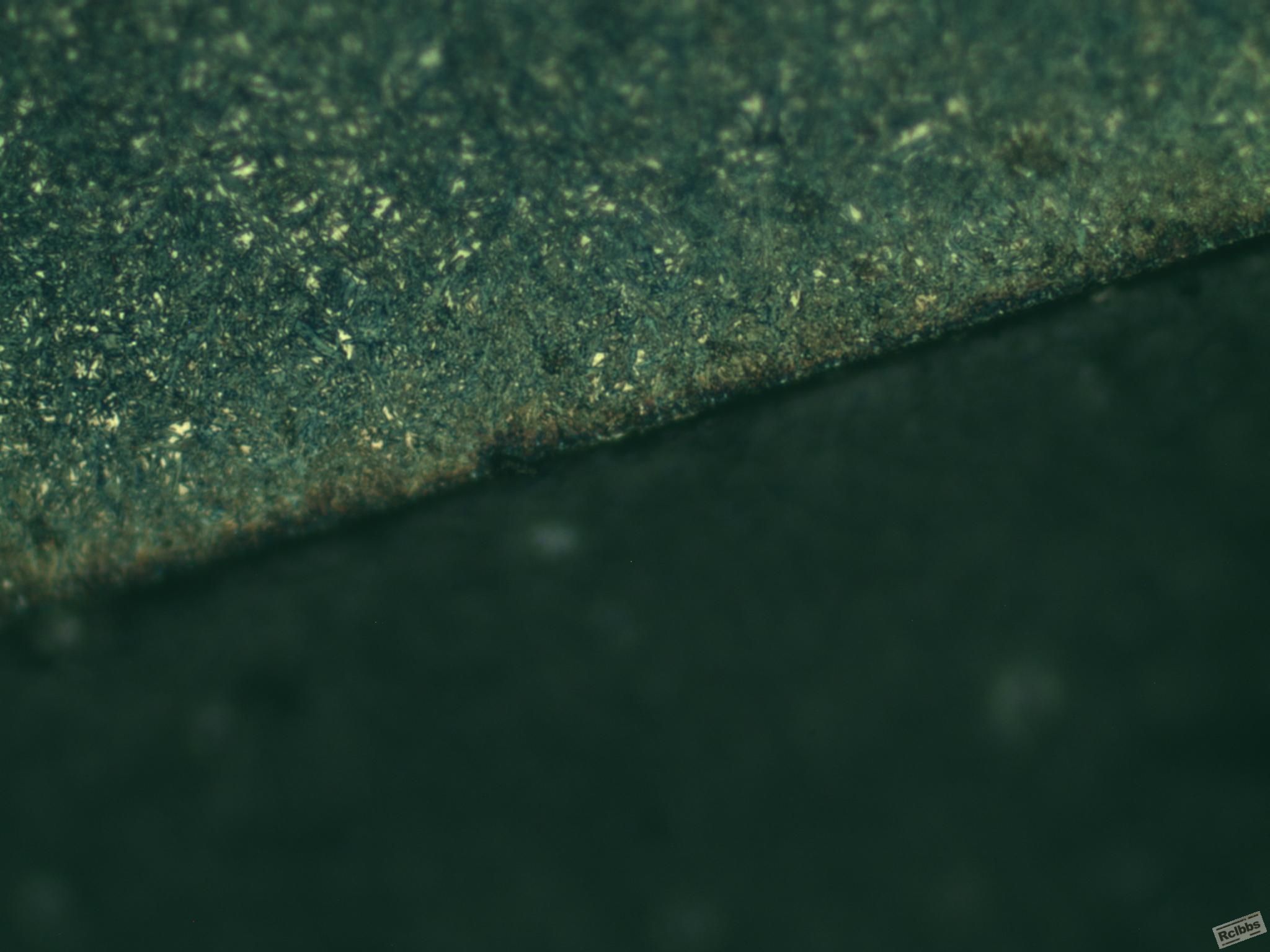

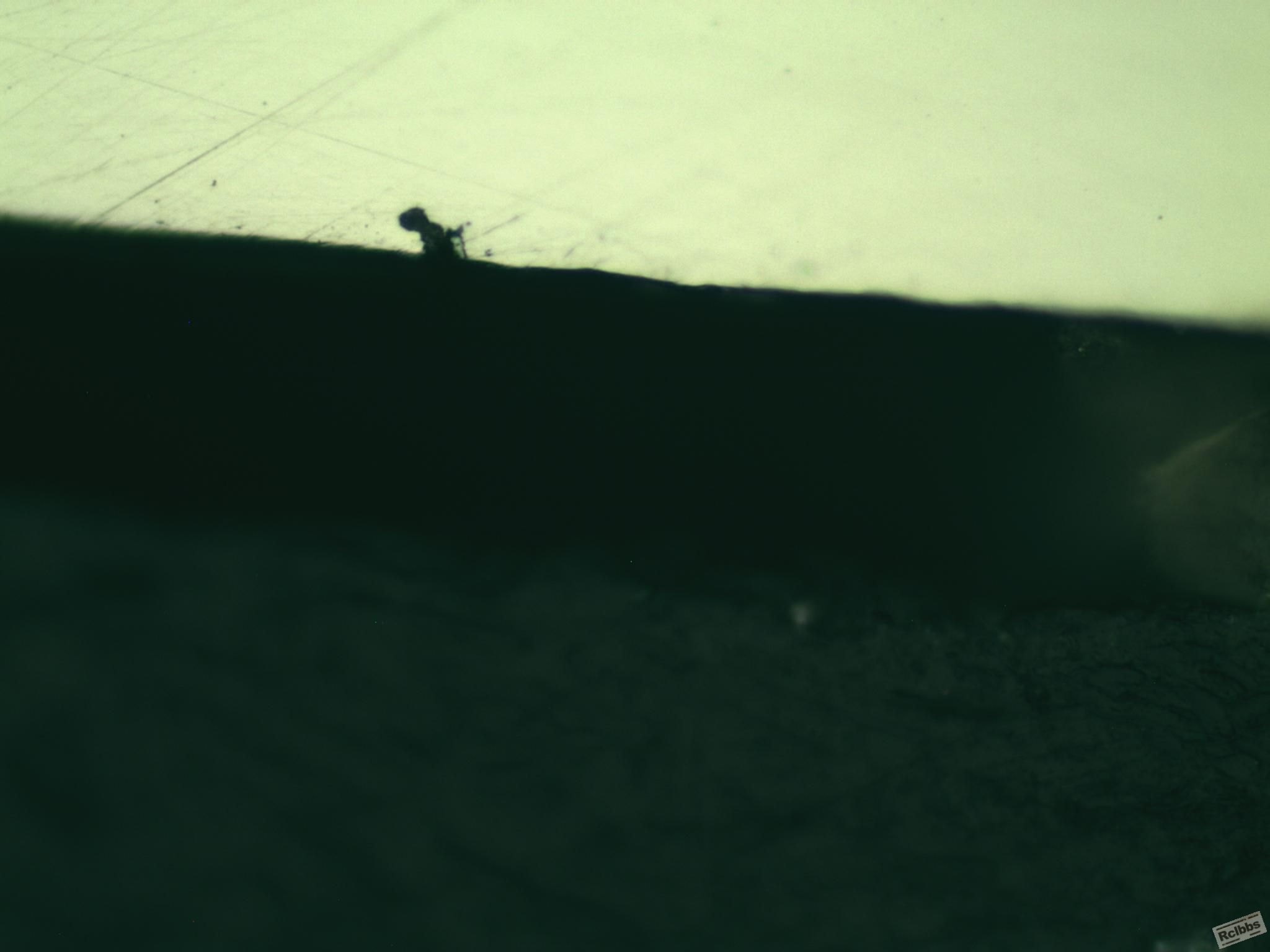

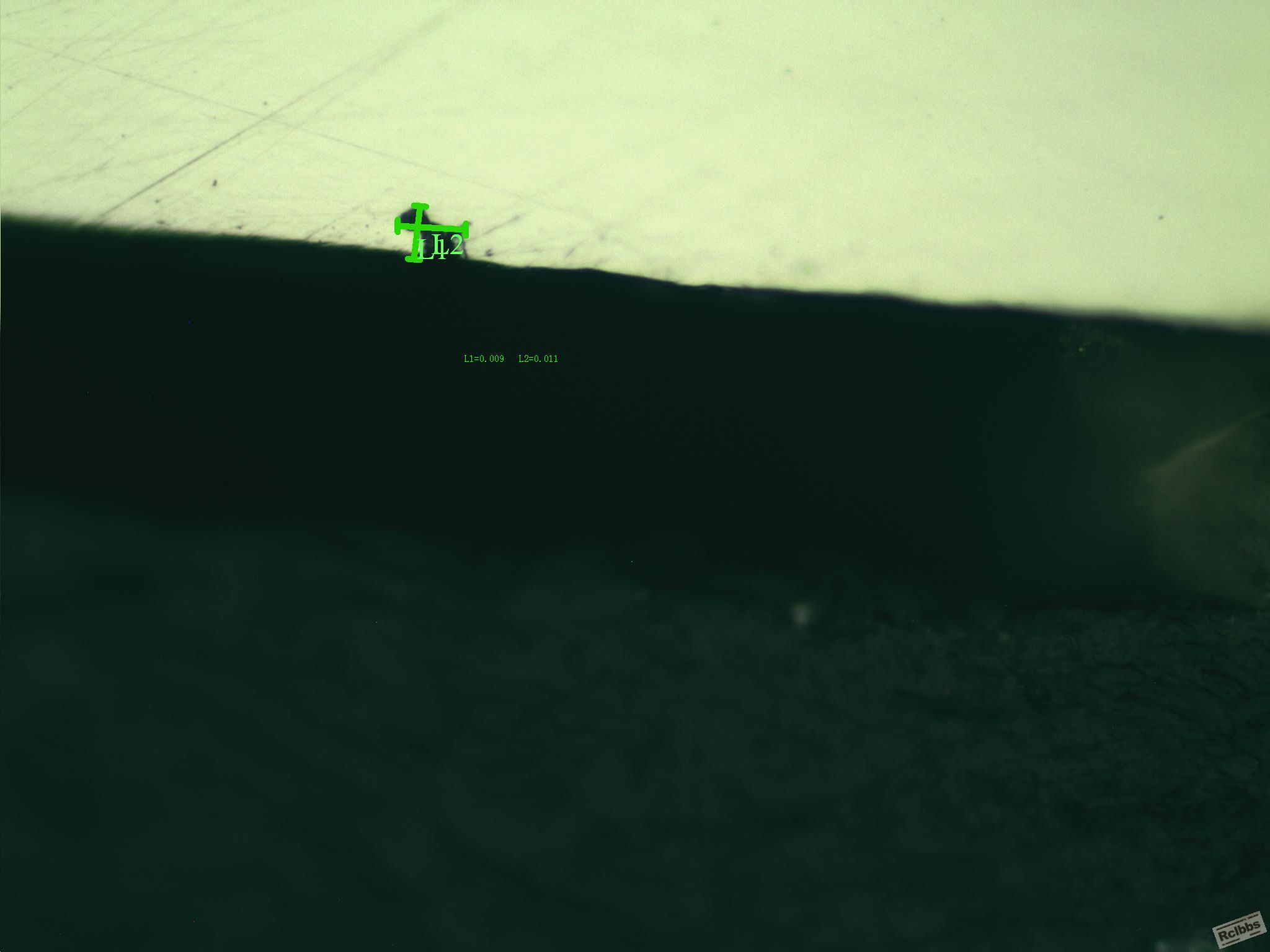

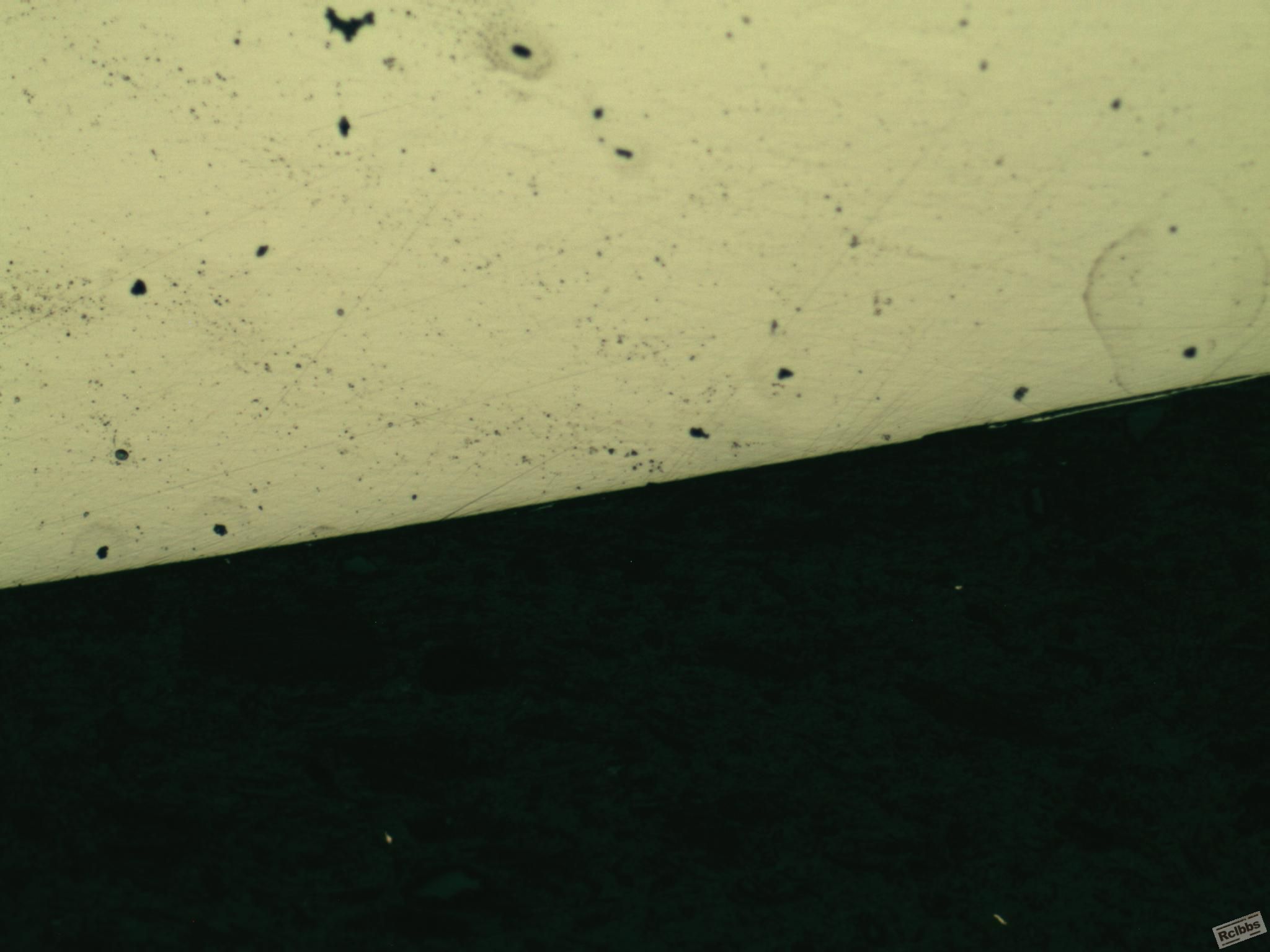

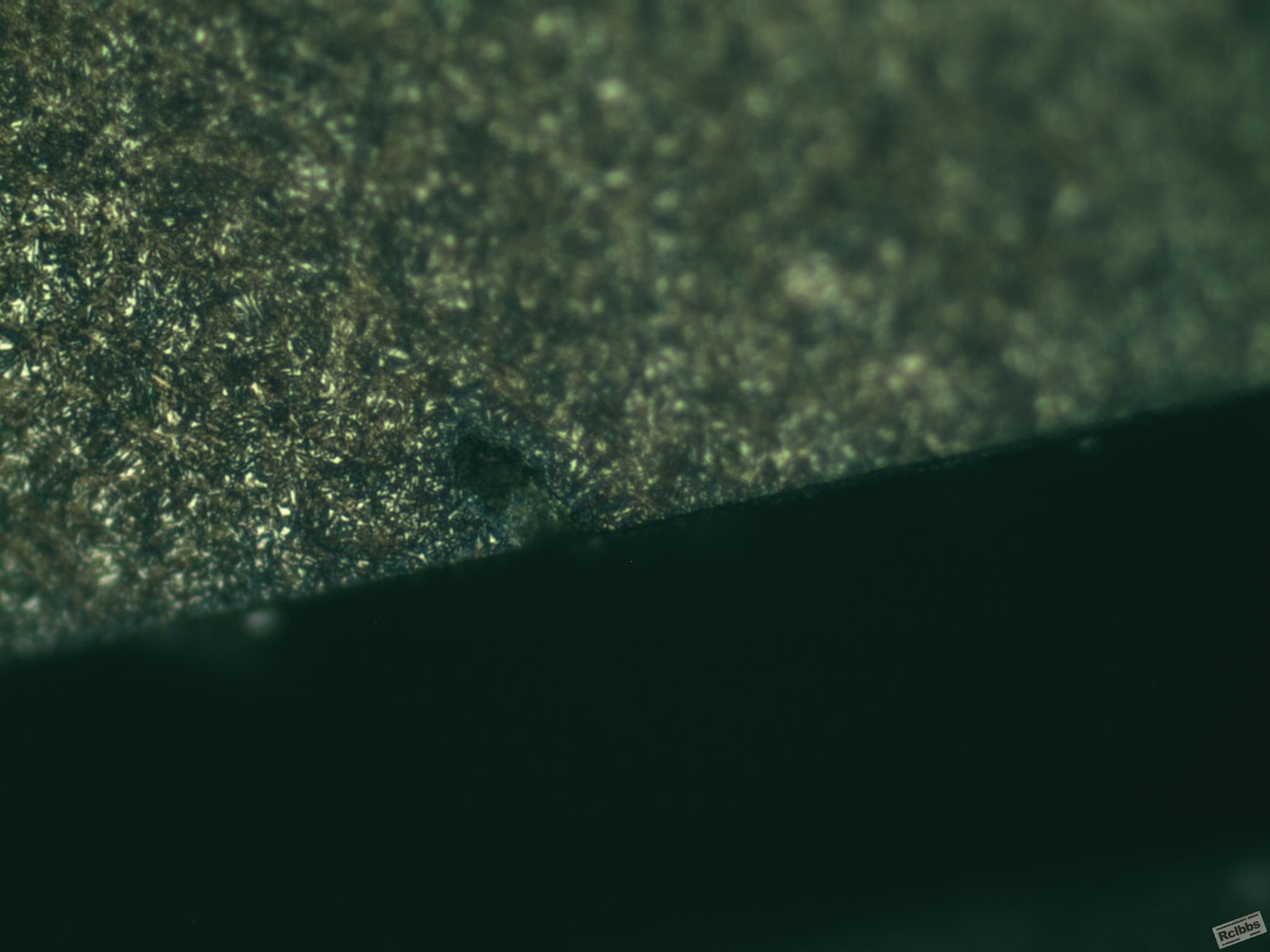

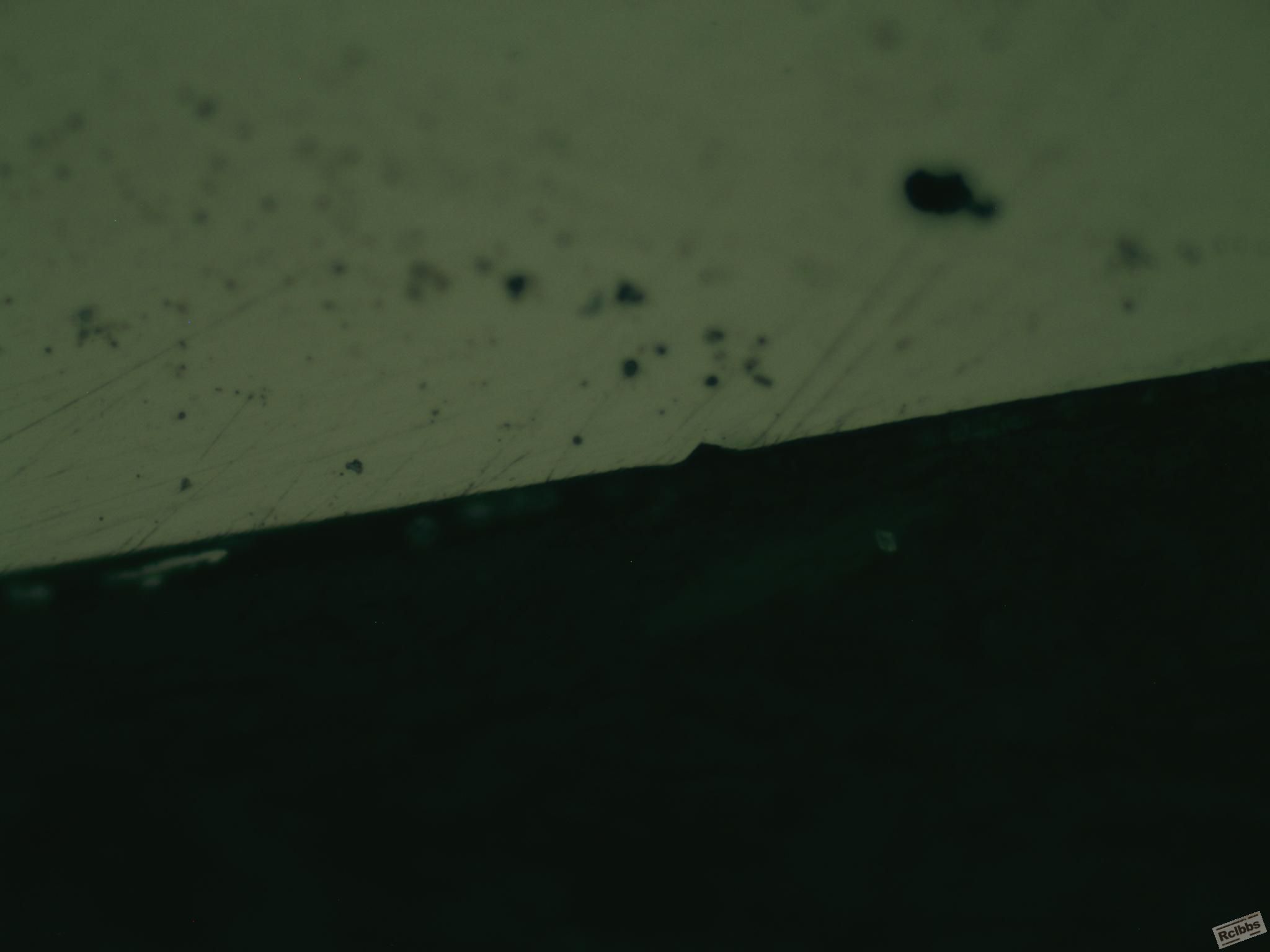

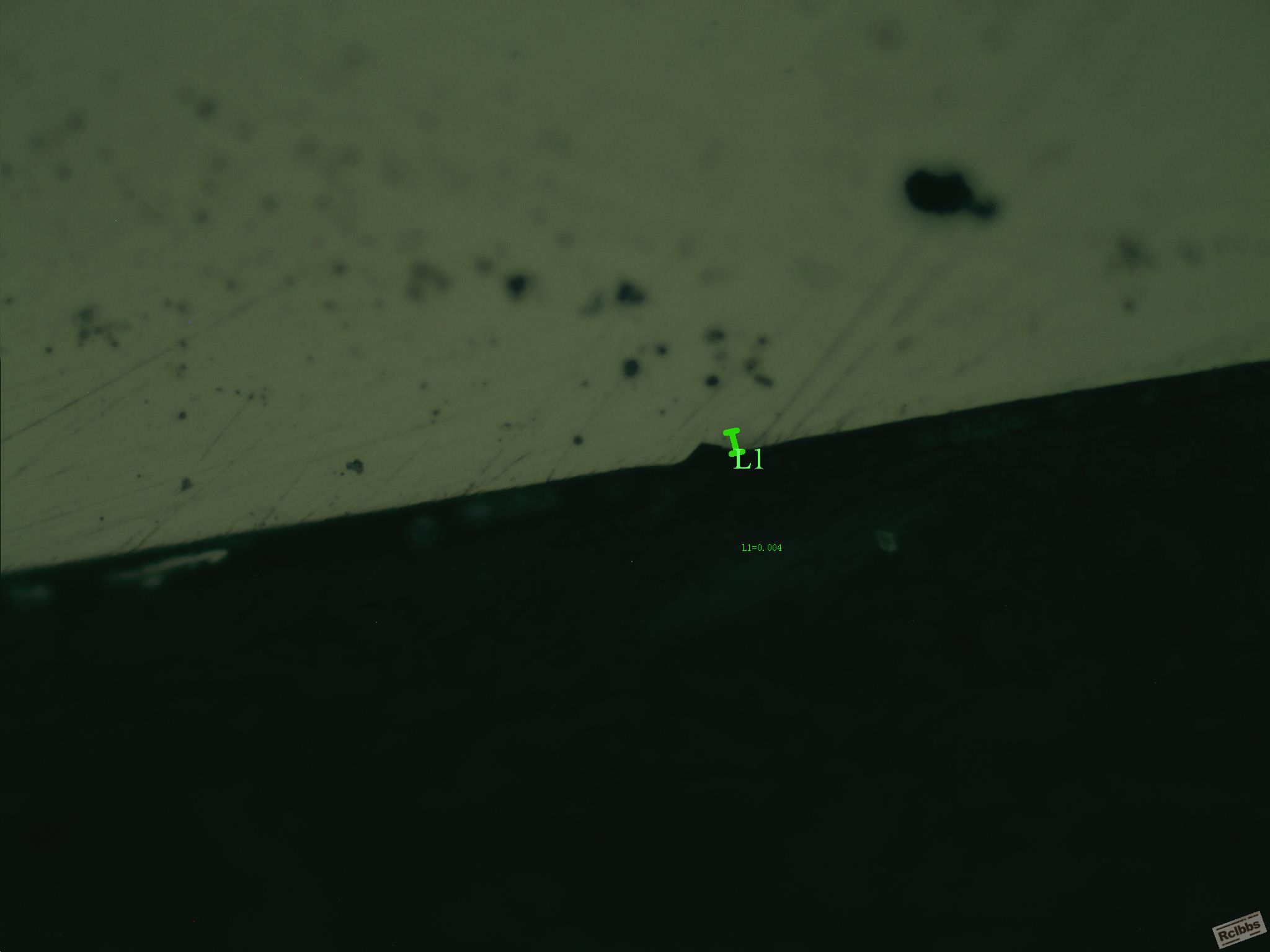

我们现在热处理的产品（推盘连续炉：渗碳+淬火+低温回火材料16MnCr5H）在热处理后探伤时发现有少量产品外圆有纵向裂纹，长度2-15mm不等。裂纹处及附近照片见附件。请各位老大帮忙分析是原材料裂纹还是热处理裂纹，并请简述原因。
谢谢了！

limeihua20 · 发表于 2011-5-9 16:08:45

不像热处理裂纹，倒像非金属夹杂造成的

wenzi5421 · 发表于 2011-5-9 16:42:55

看不懂啊，不知从哪里看起

archmage · 发表于 2011-5-9 17:28:24

从热处理应力方向来看不像是热处理裂纹就算是裂纹那也是磨削裂纹。。。当然我觉得1楼说的对可能是渣滓

xueyin6 · 发表于 2011-5-9 17:35:37

就是看不太懂！

ZX771 · 发表于 2011-5-9 17:46:40

第一张折叠纹，第二张硬物划擦痕。

zhangsy · 发表于 2011-5-9 17:54:00

看不懂。。。不理解

meng · 发表于 2011-5-9 19:41:24

不是热处理裂纹,楼主应该考虑下原材料原本存在,或是在热加工前某个环节划到了!

liusong990784 · 发表于 2011-5-9 20:06:00

如果原材料就有裂纹，裂纹两侧应该有渗碳痕迹，否则就应该是热处理裂纹，看看裂纹两侧形貌就知道了

翔宇 · 发表于 2011-5-9 20:27:44

回复 1# 叶帅
真的不知道你说的是照片上的什么位置！像这样不能明显看出来具体位置的图片，建议最好发帖之前对照片做个稍微的处理，画个圈什么的，以避免误会。那样问题很难解决！

大虾 · 发表于 2011-5-9 20:33:00

同意是折叠!

鑫润 · 发表于 2011-5-9 20:49:26

折叠裂纹底部圆角，热处理裂纹主干刚直，尾部尖细曲折（当然T型裂纹等特殊热处理裂纹不在此列）

余晖 · 发表于 2011-5-9 21:59:59

16MnCr5纵裂的敏感性很大，不知道母材有没有？

赵昌保 · 发表于 2011-5-10 17:51:48

因该是原材皮下缺陷，是不是外圆有机械加工过

canman · 发表于 2011-5-11 15:55:29

渗碳前就存在的缺陷，不规则的像第一张，可能为折叠，三角的不排除是划伤。

李颜红 · 发表于 2011-5-11 18:54:54

很像是折叠纹。

zbj112 · 发表于 2011-5-11 22:21:06

第一个是表面的折叠裂纹。第2个划伤

jiaqinghh · 发表于 2011-5-11 22:36:45

从前两张未腐蚀的照片上看均不是热处理造成的裂纹，楼主可以查查原料，应该是原料上的。

317193581 · 发表于 2011-5-12 17:38:45

路过学习下呵呵

黄老邪 · 发表于 2011-7-28 16:56:54

应该是原材料有裂纹.原材料夹杂或是机加工所留下
