轴承热处理后的金相组织怎么看？

一堆烂泥 · 发表于 2011-5-25 12:20:06

各位
   轴承热处理后的金相组织怎么看？
   1 怎么区分加热温度的高低？
   2 怎么区分保温时间的长短？
   3 怎么看金相组织的级别高低？
   4 500倍下到底能不能看到残余奥氏体？
   5 残留碳化物该怎么控制？
   6 金相组织的级别和硬度之间有没有直接的对应关系？

谢谢大家

紫琅人 · 发表于 2011-5-25 16:11:03

本帖最后由紫琅人于 2011-5-25 16:13 编辑

楼主单位没有JB/T1255-2001滾鉻轴承钢标准吗？要是有的话不妨先根据标准参考对比
轴承热处理后的金相组织怎么看？
   1 怎么区分加热温度的高低？  答复，在显微镜下看到部分屈氏体或者大块屈氏体，还存在部分球状珠光体的，就是温度偏低引起；看到部分或者针状马氏体就是温度偏高或者在一定高温保温时间过长，奥氏体量增加大小引起现象；
   2 怎么区分保温时间的长短？  答复，工件大小如果正常按规定工艺操作的话组织形态是均匀分布，看到是否存在屈氏体组织或者针状组织和碳化物溶解程度，奥氏体量大小；
   3 怎么看金相组织的级别高低？答复，根据热处理工艺和JB/T1255-2001滾鉻轴承钢标准对比，在你显微镜下看到看到组织形态一一对比，符合什么级别就可以；
   4 500倍下到底能不能看到残余奥氏体？答复，可以看到残余奥氏体的
   5 残留碳化物该怎么控制？答复，具体看残留多少碳化物，量多了，说明温度或者保温时间不足引起，过少了或溶解了，说明温度偏高，保温时间过长引起，还得看是否均匀分布；
   6 金相组织的级别和硬度之间有没有直接的对应关系？答复，有一定的关系，就是硬度值的高低
以上个人看法，有不对地方大家评论

一堆烂泥 · 发表于 2011-5-25 17:56:07

谢谢你了有一定的收获还是得多看啊!!

一堆烂泥 · 发表于 2011-5-26 13:36:13

哪位大侠再给讲一下要点？

幸福花开 · 发表于 2011-5-28 20:22:58

有谁可以发一张淬火后的图片吗？指出一下其内的组织，我也很想学习一下，不是很懂其的组织级别判定

紫琅人 · 发表于 2011-5-28 21:49:00

本帖最后由紫琅人于 2011-5-28 22:05 编辑

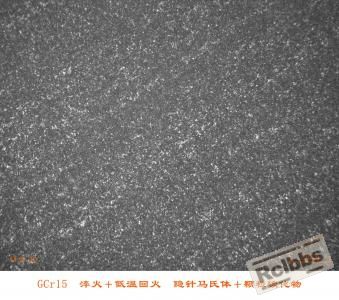

也可以参考这个图片和相关帖子http://www.rclbbs.com/viewthread.php?tid=77200&from=favorites

		自动登录	找回密码
密码			免费注册

[求助] 轴承热处理后的金相组织怎么看？

评分

本帖子中包含更多资源
