标准图谱中的马氏体一级和二级区别

cixilaike · 发表于 2011-6-4 20:45:59

本帖最后由 cixilaike 于 2011-6-4 21:07 编辑

标准图谱中的马氏体一级和二级都有白色区，这两个白色区有什么区别？另外一级的隐晶马氏体是指黑色区，还是指看不清马氏体的组织形态？另外残留奥氏体是怎么看的，它是什么颜色，什么形状，出现在哪里？

紫琅人 · 发表于 2011-6-8 15:49:08

标准图谱中的马氏体一级和二级都有白色区，这两个白色区有什么区别？级别越高，白区就越多黑区越少，白区是结晶马氏体区域和残余奥氏体区域；
另外一级的隐晶马氏体是指黑色区，还是指看不清马氏体的组织形态？隐晶马氏体是指黑色区域，在500倍光学显微镜看不清的；
另外残留奥氏体是怎么看的，它是什么颜色，什么形状，出现在哪里？残余奥氏体在白色区域的结晶马氏体

cixilaike · 发表于 2011-6-8 20:08:53

本帖最后由 cixilaike 于 2011-6-8 21:58 编辑

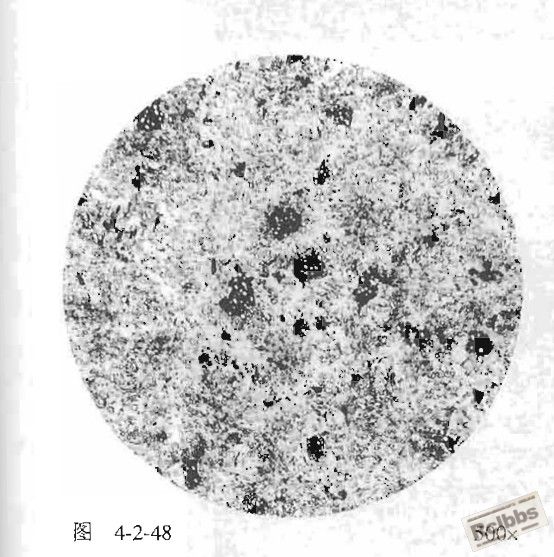

但我看到的标准图谱是一级的白区要比二级多，但一级的黑白差不明显，有点浑浊，我看的是洛阳轴承研究所的标准图谱
那么这个组织做何评级

cixilaike · 发表于 2011-6-8 21:34:34

大家可以看看下面这篇文献http://www.docin.com/p-202261038.html

紫琅人 · 发表于 2011-6-10 12:43:29

但我看到的标准图谱是一级的白区要比二级多，但一级的黑白差不明显，有点浑浊，我看的是洛阳轴承研究所的标 ...
cixilaike 发表于 2011-6-8 20:08

你给予的图片是浅腐蚀状态的，主要看是否存在屈氏体，以及屈氏体组织的级别，图中看到的黑色団絮状是屈氏体组织，参考屈氏体组织级别

cixilaike · 发表于 2011-6-10 20:18:39

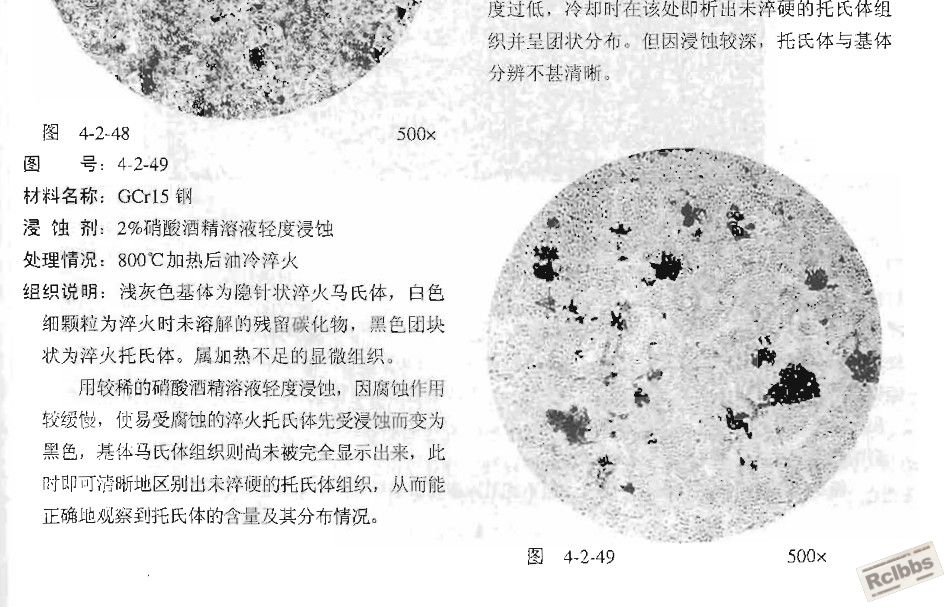

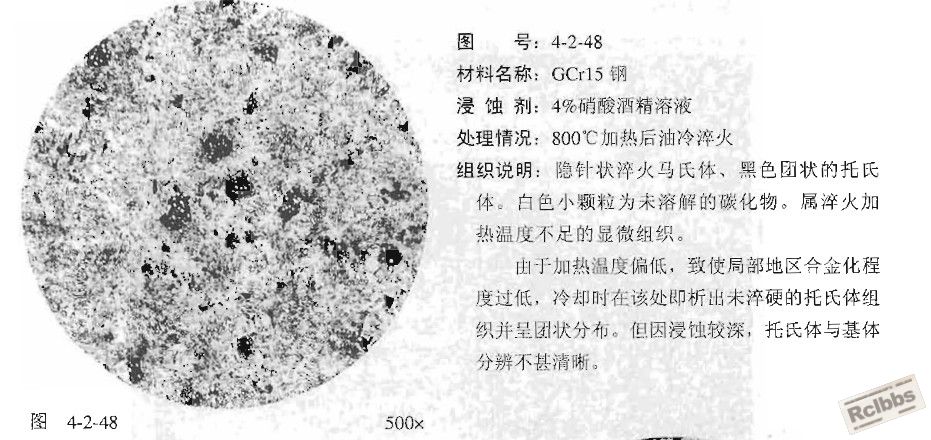

这是我在一本金相图谱中看到的，见图

cixilaike · 发表于 2011-6-10 20:27:27

我个人认为目前对马氏体的评级当中看对于评2-5级相对好评而1级及一级以下比较难判断，因为在实际生产中为了达到回火后硬度合格，对1级和一级以下的产品回火温度会调低，结果也会使回火马氏体形态有所不同。我认为要准确判断等级，用马氏体的形态，主要是粗细程度来判断，甚至更准确的说用马氏体的晶粒大小来判断比较准确

cixilaike · 发表于 2011-6-10 20:41:39

本帖最后由 cixilaike 于 2011-6-10 20:48 编辑

另外，我认为隐晶马氏体不能简单的认为是黑区，每个人的腐蚀程度都会不同，同一个人做的样腐蚀程度也不同，如果简单的说黑区就是隐晶马氏体，白区就是结晶马氏体，那太不客观了，里面的人为误差也太大了。这样的话对马氏体等级的文字解释也有冲突。因为一级的马氏体只有隐晶马氏体，照这样，只要有白区就大于等于2级，这样的说法显然是不正确的。所以我认为隐晶马氏体是指由于晶粒很细小而看不出组织形态的马氏体，它是高碳马氏体和低碳马氏体的整合组织，所以它也包括白区中的一些晶粒细小到看不出形态的马氏体。这样的话，对等级评定的文字解释也比较好理解了。另外，用这种方法去判断，只要腐蚀深浅相差不是太大，只要能看出组织的形态，就能准确的判断等级

		自动登录	找回密码
密码			免费注册

[讨论] 标准图谱中的马氏体一级和二级区别

本帖子中包含更多资源

本帖子中包含更多资源
