调质处理，请高手帮助分析结构！

开心夹克 · 发表于 2011-6-8 19:23:44

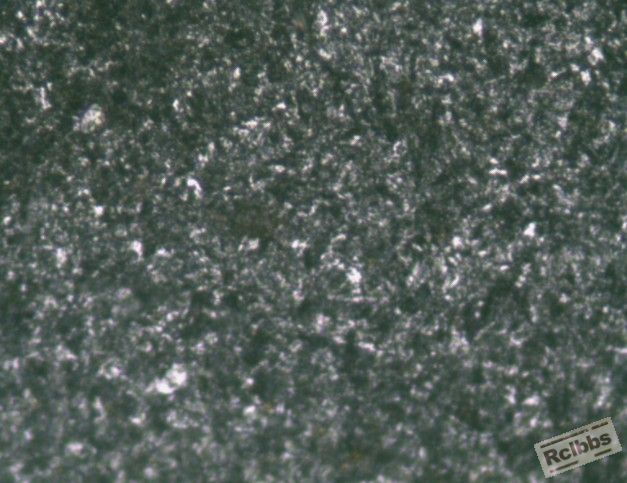

调质处理：淬火温度为( 820℃)，保温时间为（40min），；接着回火处理，回火温度为（600℃），回火保温时间为（40min），试样随炉温冷却。

寒_亦 · 发表于 2011-6-9 21:18:36

问题模糊不清

天涯浪子 · 发表于 2011-6-9 21:58:21

这个样制成这个样，确实不好分析了

霍去病 · 发表于 2011-6-9 22:11:45

回火马氏体么?是什么材料啊

NJ5976 · 发表于 2011-6-9 22:30:35

回复 1# 开心夹克

回火时间短了。

kemeiwu · 发表于 2011-6-9 22:52:46

什么材料？此图里有黑色条状组织回火索氏体没有黑色条状组织的
可能是淬火温度不够或者保温时间不足碳化物未完全溶入奥氏体冷却后保留的组织

开心夹克 · 发表于 2011-6-11 00:44:08

回复 2# 寒_亦

不好意思！打磨抛光了五六次都是这样！这是经过5%硝酸乙醇溶液腐蚀的！

开心夹克 · 发表于 2011-6-11 00:45:15

回复 4# 霍去病

k55钢，J55钢级的一种！

刘明海 · 发表于 2011-6-11 07:50:57

你可以说明一下具体的情况吗

李坚 · 发表于 2011-6-11 08:12:29

是哪一国的钢号啊？相当于或近似于我国什么牌号？工件是多大？你的热处理工艺依据是什么？

开心夹克 · 发表于 2011-6-11 11:30:48

回复 10# 李坚

石油套管J55钢级的一种K55，50mm*10mm*3mm,依据根据AC3=854－180C－14Mn+44Si－17.8Ni－1.7Cr求得本试验所用K55钢的AC3为（784℃）（根据所用钢的具体化学成分决定）。一组淬火温度为( 820℃ ),保温时间为（40）min，进行调质处理（淬火+高温回火），回火温度分别为（600℃），回火保温时间为（40min）

Rcl110217 · 发表于 2011-6-11 12:20:23

楼主说明一下化学成分吧，看起来怎么像回火M

tklee · 发表于 2011-6-20 20:49:13

虽然不知道，但可以帮你把帖子顶上去，让更多人看到

chaoxianyong · 发表于 2011-6-22 17:05:37

明显的回火马氏体组织

chaoxianyong · 发表于 2011-6-22 17:07:08

不过您腐蚀时间稍长了点

wzp258 · 发表于 2011-6-23 10:05:29

金相制作样很关键，看不清楚，不好评价，一般用4%的硝酸乙醇溶液腐蚀的！

		自动登录	找回密码
密码			免费注册

[讨论] 调质处理，请高手帮助分析结构！

本帖子中包含更多资源
