帮忙看一下金相

LZJDGS · 发表于 2011-6-14 18:19:07

本帖最后由 wangqinghua196 于 2011-6-15 10:54 编辑

现有一个20CrMnTi渗碳样件，我觉得其表层金相组织有异常，但因是刚接触金相，很是棘手，请高手指路。金相图以文档形式上传

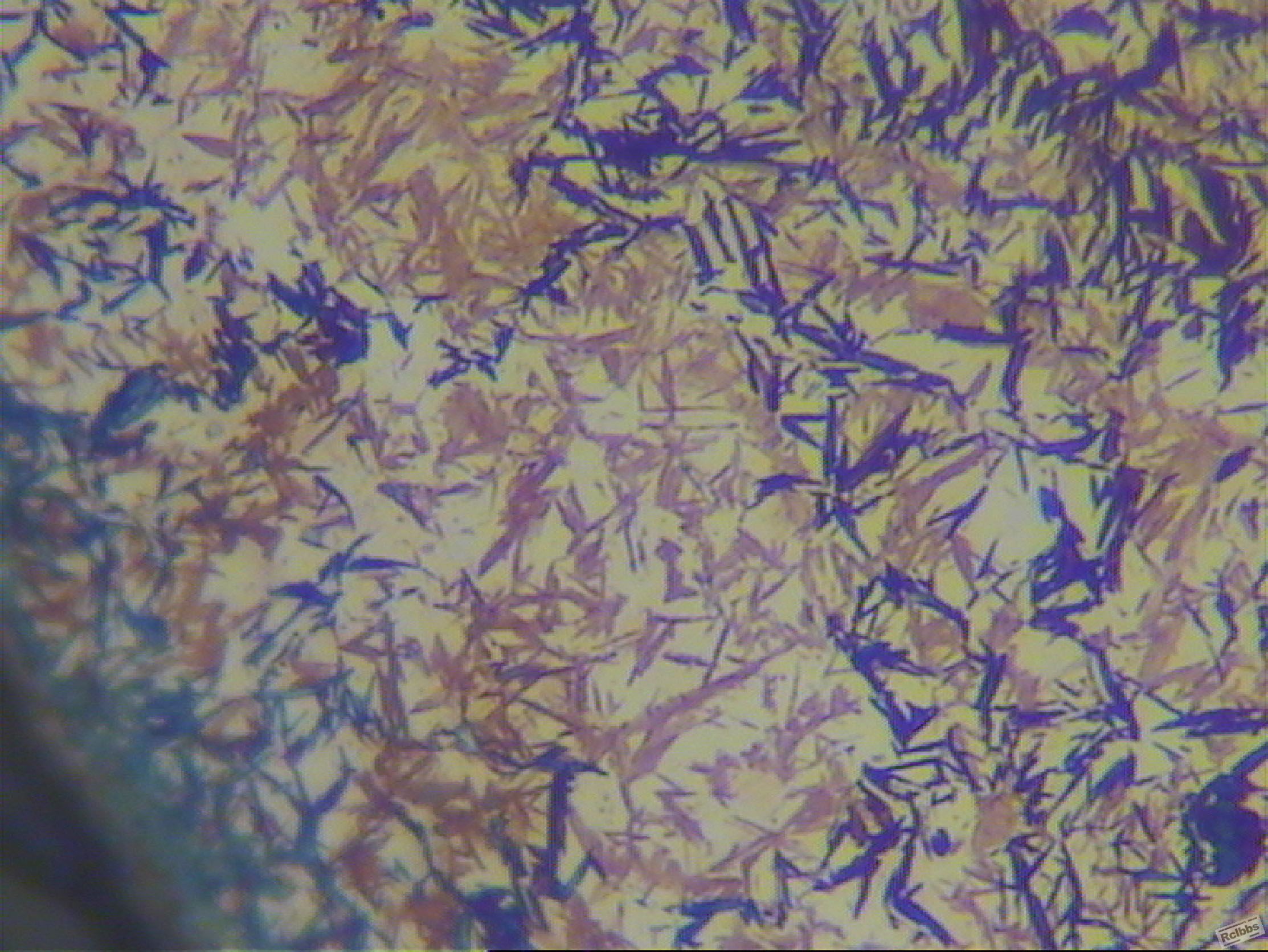

C454-9#样块：表层金相组织 400倍

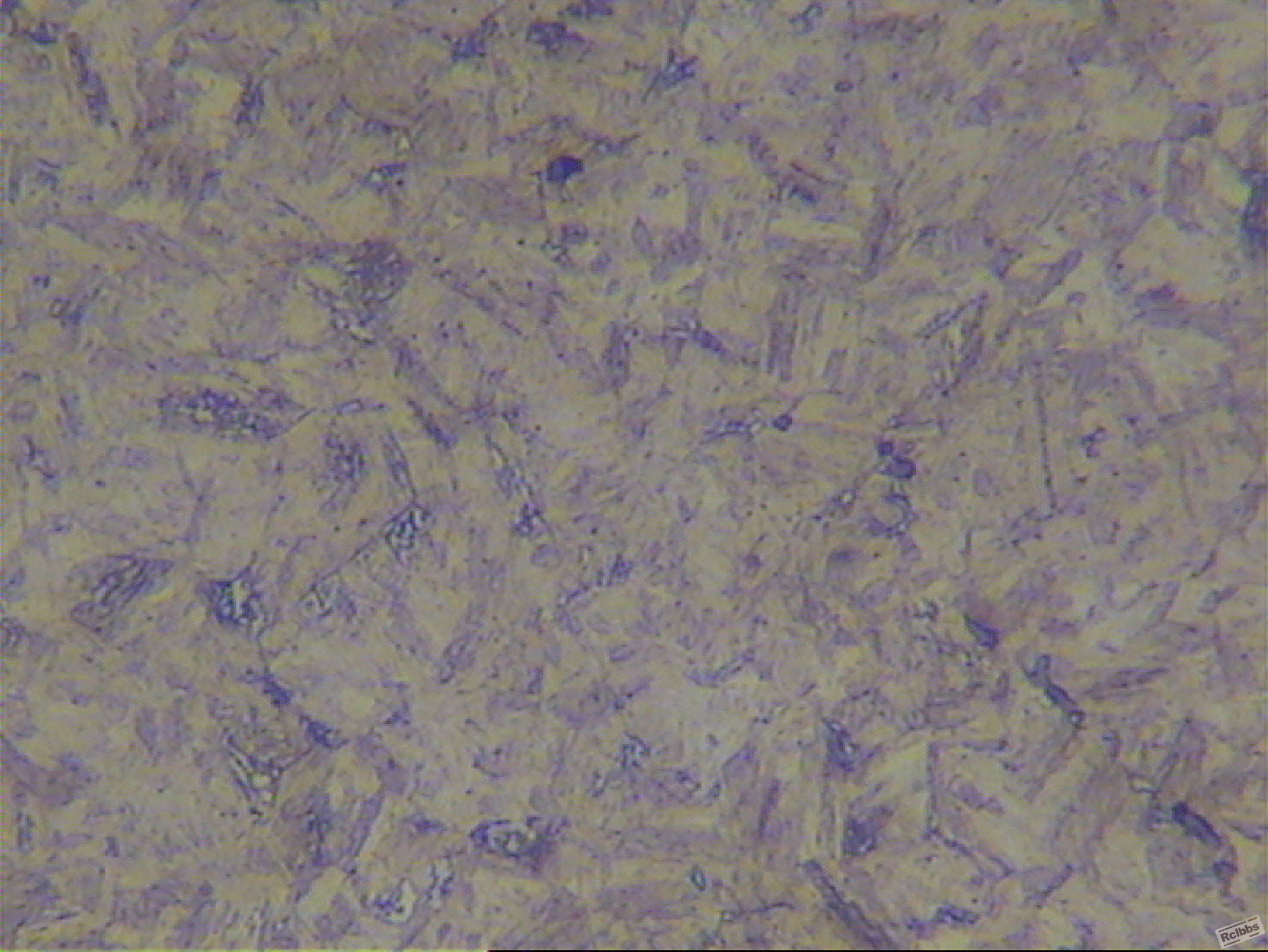

C454-9#样块：心部金相组织 400倍

duane426 · 发表于 2011-6-14 18:37:24

放大倍数是400？我没看过彩色金相，可能渗层有连续的碳化物

天涯浪子 · 发表于 2011-6-14 18:41:33

针状马氏体+残余奥氏体，残余奥氏体较多，有点过热了

王一凡 · 发表于 2011-6-14 20:49:35

心部出现析出铁素体了表面大的针状M,是不是淬火温度比平时高了啊？

cuiboly · 发表于 2011-6-14 20:53:37

三楼的观点正确

热处理老学徒 · 发表于 2011-6-15 06:33:28

表面组织：针状马氏体+残余奥氏体（粗大残余奥，给渗碳温度，淬火温度，介质温度过高，材料等关系），无明显碳化物。
芯部组织：低碳马氏体+块状铁素体+贝氏体。

LZJDGS · 发表于 2011-6-15 10:46:01

谢谢楼上各位的指点。因为忙别的，未及时与各位对话，很抱歉。
回复1#的，我们是用的400倍；
使用的设备是易普森多用炉
另外我是采用920度强渗130min+840度扩散30min然后油淬火（豪富顿等温淬火油355）；

LZJDGS · 发表于 2011-6-15 10:50:50

假如像6#的朋友“热处理老学徒”所说，工艺参数应该怎样调整？（前面忘记说材质了，是20CrMnTi）
请网上高手继续发表高见！

FJG · 发表于 2011-6-15 10:53:25

表面残奥较多，心部析出铁素体，说明心部冷却速度较慢。

LZJDGS · 发表于 2011-6-15 11:57:24

请问楼上9#的：840°C淬火温度还需要调整吗

天天小非 · 发表于 2011-6-15 13:02:57

心部组织不是很清晰，无法判定。
表层组织为淬火态组织，不是回火态组织。原因可能为没有回火处理或制样过程中过热

LZJDGS · 发表于 2011-6-15 22:03:11

回复11#的小非专家，我看到操作工进回火炉，工艺是170度（仪表显示）回3小时。

trainman · 发表于 2011-6-15 22:16:47

强渗扩散碳势很高啊，残奥通过低回根本转变不了，提高扩散温度延长扩散时间降低碳势有明显效果。以我的经验你试试该件产品250度回火，硬度还会有58HRC以上。至于心部，不知你的件多大，出现少量铁素体有可能件大了。但这不足为惧硬度够就好

w19981 · 发表于 2011-6-15 22:36:53

表层针不小，残余奥氏体也多，估计级别不合适，我想先要确定淬火温度，不要太高，如果是直接淬火，一定保证淬火保温时间。

FJG · 发表于 2011-6-16 09:03:23

回复LZ：840℃不需要调整，但注意在此温度下停留足够的时间，确保均温或在此温度下进行扩散。目的是减少残奥。

LZJDGS · 发表于 2011-6-16 10:22:39

谢谢楼上15#FJG的提醒，同时也感谢楼上其他这么多的热处理同仁的关心和帮助。
通过此次的求助，我对公司的这台炉的工艺改进有了正确的方向。接着下来就是拟定工艺改进方案。到时我会把改进好后的结果发上来，再请大家指点。

		自动登录	找回密码
密码			免费注册

[求助] 帮忙看一下金相
