65Mn表面金相问题

weini22222 · 发表于 2011-6-15 09:21:17

本帖最后由 weini22222 于 2011-6-15 09:34 编辑

昨天来了一批材料，做金相常规检验，做非金属夹杂物检验的时候，出现这样的图片

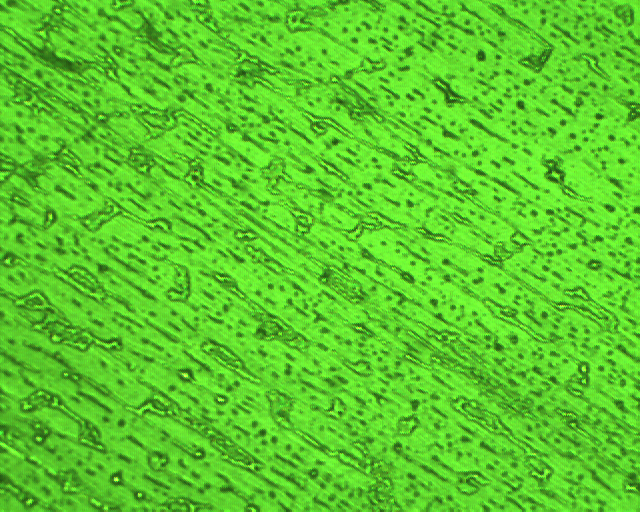

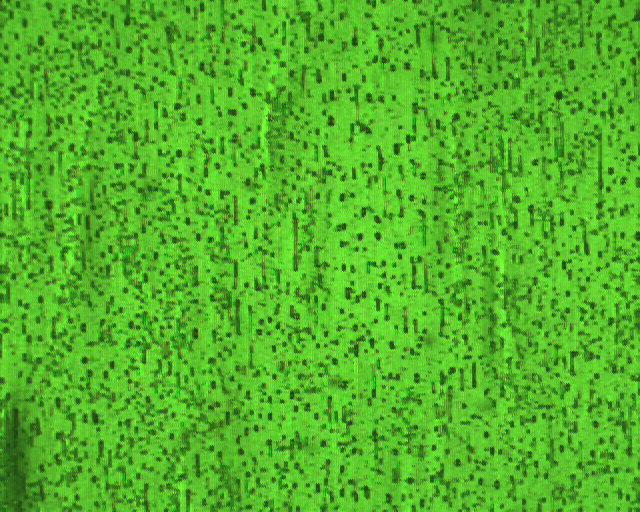

以上两张图片都是第一次出来的，因为有点不合常理，怀疑自己制样有问题，于是重新制样；

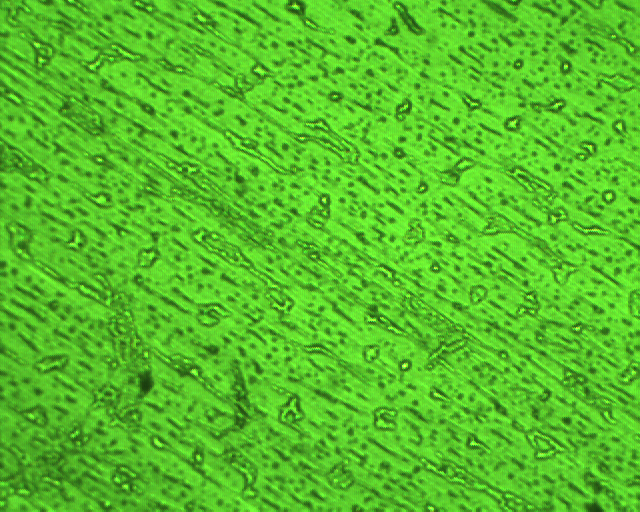

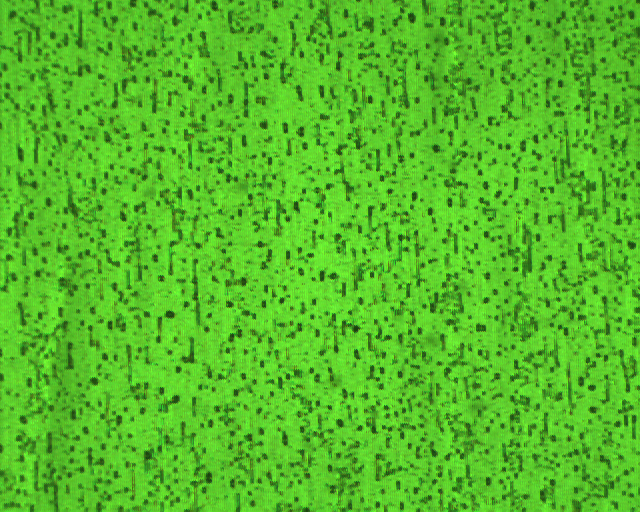

这两张是重新制样之后的图片，感觉和第一次制样之后没有什么区别，但我真的看不懂这是怎么回事！

材料信息：都是65Mn板材，第一张是2.5x77x1220，第二张是2.5x110x1220，是一家供货商提供的两种不同型号，硬度92-94HRB，放大倍数100X
金相检验之前目测发现表面有严重的脱皮与麻点现象。如需其他信息，请回帖提出。

MYG · 发表于 2011-6-15 12:28:59

感觉都是假象。

weini22222 · 发表于 2011-6-15 13:57:24

回复 2# MYG

我个人也觉得是假象......
主要是这个材料表面太差劲了，那个脱皮和麻点现象特别严重，而且技术条件所限，不能做侧边金相，这些都是表面经磨抛之后的照片，我没有太用力，就很轻微的作了一下打磨，磨出镜面就直接牌照了

zhangwenbojz · 发表于 2011-6-15 14:22:16

可能是原来表面腐蚀过于严重，磨抛太薄造成的假象，可切割一小块镶嵌后，看一下心部是否还是这样

空余恨 · 发表于 2011-6-15 14:55:49

应该是表面假象。应该沿轧制垂直方向和平行方向分别取样，镶嵌后观察新不组织。

weini22222 · 发表于 2011-6-15 17:28:10

材料太薄只有2.5MM厚
以我们厂的技术条件无法进行心部的检测
晚上再去重新取样再做一下
这次磨深点看看是不是还是这样
明天再传图上来

ljjsunny · 发表于 2011-6-15 17:42:49

照片中的点状组织，在100X的情况下，不属于已知的金属组织，极有可能是原先的材料上遗留的腐蚀点。
和我以前在进行10%硝酸腐蚀后，再进行打磨的出来的表面非常相似。
建议，将材料镶嵌后切开，观察截面的组织。

chaoxianyong · 发表于 2011-6-21 23:11:44

按照照片中来看该材料肯定不是65Mn。。。像是低碳钢的球化图

		自动登录	找回密码
密码			免费注册

[讨论] 65Mn表面金相问题

本帖子中包含更多资源
