35CrMo退火温度高或者低了？

youweijie314 · 发表于 2011-6-23 12:45:38

本帖最后由 youweijie314 于 2011-6-24 08:56 编辑

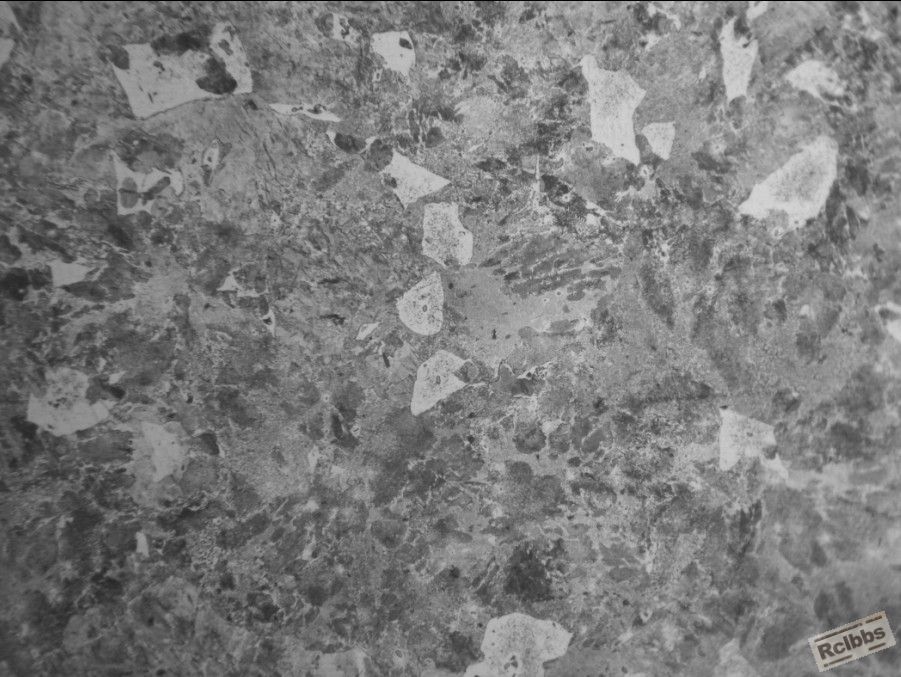

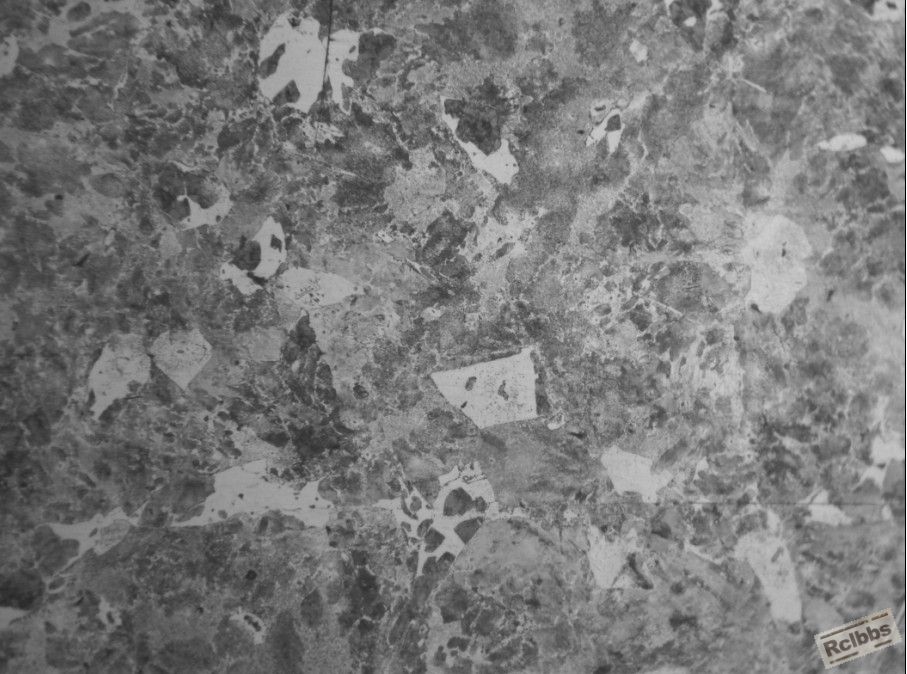

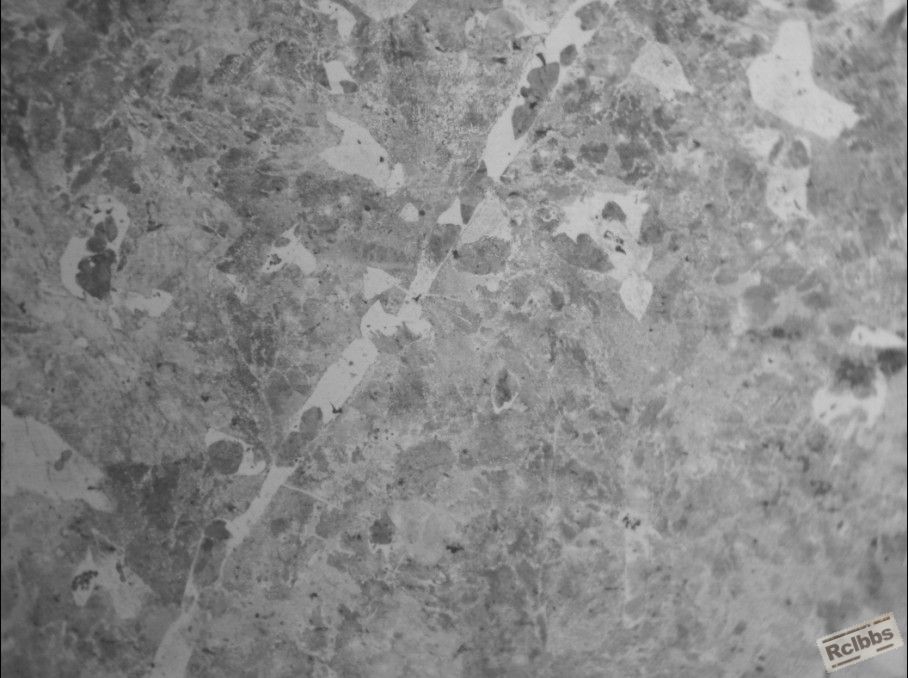

100倍
100倍
100倍

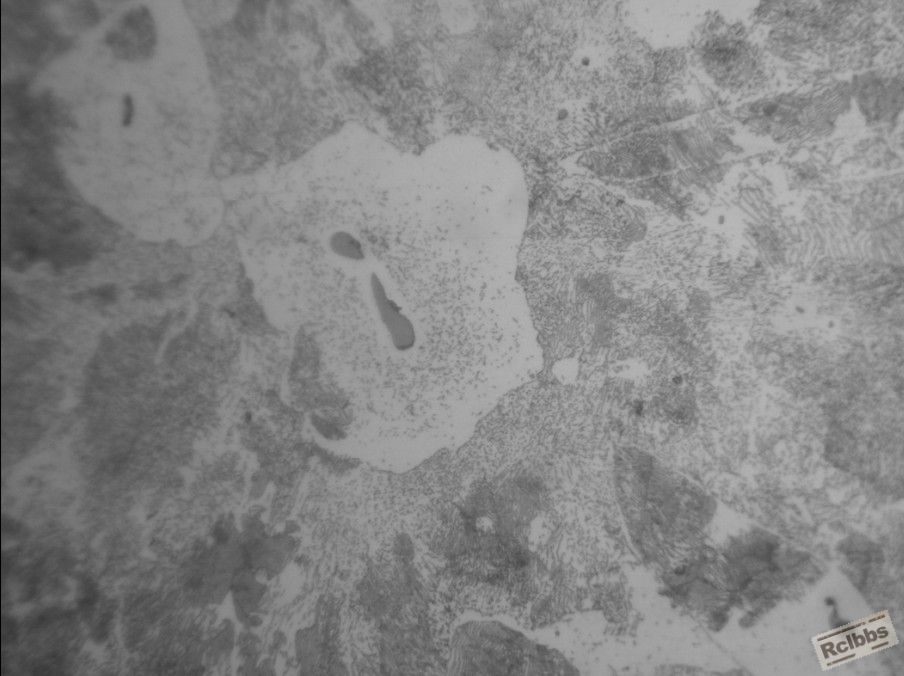

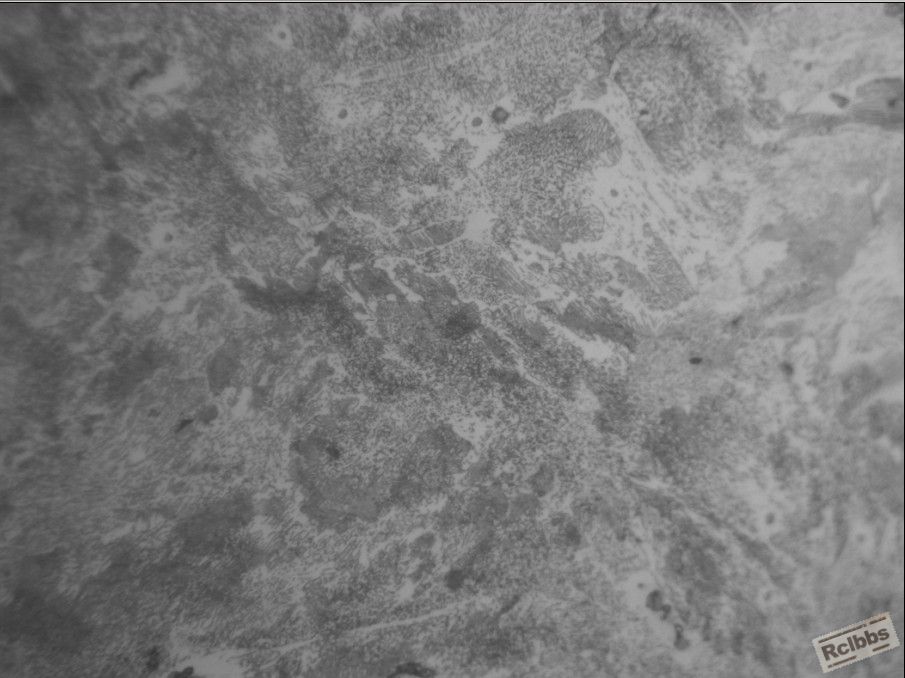

400倍
400倍
这是一个外协厂家给我供的35CrMo材料，供货态为退火态。我直接在材料上打磨、抛光做了金相，100观察珠光体都联成一大块了，不知道晶粒度怎么评级，
400倍上观察发现很多粗片珠光体已经颗粒化了（退火温度偏低导致，或者是退火温度偏高，再随后的冷却过程中部分未转变的形成了颗粒状碳化物？），基体硫化物也很多。我打算以后改供货状态为正火态，大家给点意见。由于磨的不是很平，导致图片高倍发虚，还请体谅。

chaoxianyong · 发表于 2011-6-23 13:34:52

我认为该料没有正火态，基体组织为细片状珠光体+块状铁素体（应该有网状分布的铁素体），为锻后状态。

tongenfang · 发表于 2011-6-24 10:10:13

若是退火态，粒状东东不一定是珠光体，也可能是粒状贝氏体。

Diego001 · 发表于 2011-6-25 19:04:49

1：退火怎么会这样的呢，退火F应该充分析出，P的层应该粗片状，看你的图片貌似不是退火倒是像正火组织，在A向F+P转变的温度时分冷块了！
2：还有可能是使用的是球化退火温度，而且球化退火温度高了，是P完全化了吧！！

youweijie314 · 发表于 2011-6-26 08:39:20

回复 4# Diego001

400倍观察的时候珠光体都是层片状的，较多部分发生球粒化转变。只是我是直接在材料上磨样的，制样效果和取样没法比啊，高倍会发虚（样没平）

song_zhp · 发表于 2011-6-26 13:30:18

此状态是热变形停止温度太高造成，正常温度退火不能有效改变。

youweijie314 · 发表于 2011-6-27 08:50:32

回复 6# song_zhp

我们这个是铸件。

碧水一潭 · 发表于 2011-7-1 13:11:41

看组织是铁素体+点状碳化物，说是退火组织也没错吧

		自动登录	找回密码
密码			免费注册

[求助] 35CrMo退火温度高或者低了？

本帖子中包含更多资源
