钢球对半裂开请指教

a236178531 · 发表于 2011-7-17 15:13:39

本帖最后由 a236178531 于 2011-7-17 15:13 编辑

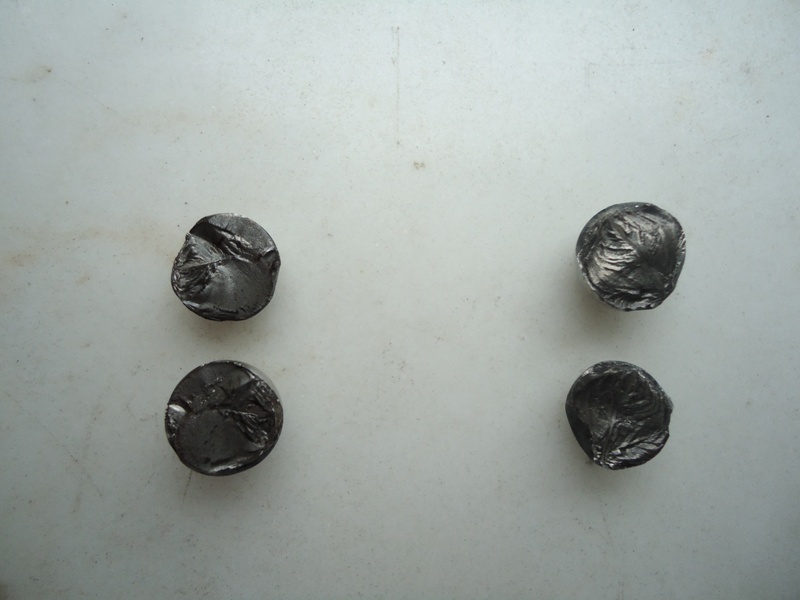

想请问下大家有没见过这样的钢球裂开情况，断口居然叶纹状！

紫琅人 · 发表于 2011-7-17 16:20:24

请问楼主钢球是在什么状况下断裂的，
看断口形态，觉得和材料原始缺陷有关的

华海 · 发表于 2011-7-18 09:11:37

前工序所致！或回火不到位！

刘武乐 · 发表于 2011-7-18 10:29:41

好恐怖呀呵呵这些钢球是没有服役过的吧，
见过钢球成方形的带尾巴的没有见过这样开裂的。
像是应力开裂的。

zHANG_999567 · 发表于 2011-7-18 11:38:14

不像淬火断口，产品有没有淬火？也可能是淬火前就裂开了。

a236178531 · 发表于 2011-7-19 13:57:39

本帖最后由 a236178531 于 2011-7-19 14:03 编辑

不是的，我们是轴承厂，在做轴承寿命试验的时候发现的。看断口表面有点奇怪。

a236178531 · 发表于 2011-7-19 14:04:45

本帖最后由 a236178531 于 2011-7-19 14:06 编辑

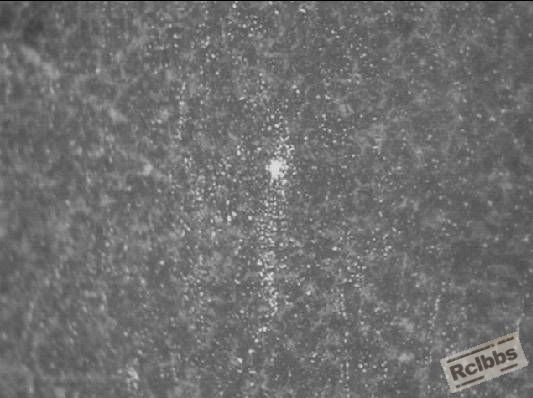

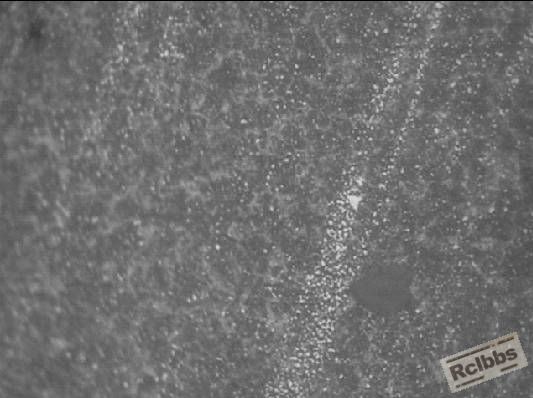

这个是做金相的图片！！！

紫琅人 · 发表于 2011-7-19 14:36:12

a236178531 发表于 2011-7-19 13:57
不是的，我们是轴承厂，在做轴承寿命试验的时候发现的。看断口表面有点奇怪。

图片是多少倍数的，？看图片碳化物分布有偏析现象，并且呈带状分布，请给个100倍数的图片看看

a236178531 · 发表于 2011-7-19 14:54:51

500倍的，公司的显微镜不能搞1000倍的，现在是怀疑碳化物聚集或偏析引进的断裂。

刘武乐 · 发表于 2011-7-19 15:43:14

我想知道你的钢球的颜色，是黑色吗。你的图片看不清楚。

刘武乐 · 发表于 2011-7-19 15:44:40

既然是寿命试验，楼主为何不把其他配件的照片发上来。
我也是做轴承的

renbenfg · 发表于 2011-7-19 17:21:17

钢球对半开裂，一般是沿环带开裂，我认为是成型的挤压应力没消除，淬火时产生应力重叠，此时已产生显微内裂纹。致使在寿命试验时开裂。

maike · 发表于 2011-7-19 18:09:26

同意不像淬火裂纹，感觉应该在淬火前工序找找原因。

小小学生 · 发表于 2011-7-20 15:05:14

挤碎的，哈哈，异物导致轴承卡死，重点不在这几粒钢球上，找找什么原因卡死的吧

a236178531 · 发表于 2011-7-21 08:35:36

小小，如果是卡死引起的话，貌似保持架比钢球更容易挂！！

:lol:lol

qiuyinlong · 发表于 2011-7-22 22:16:18

内应力过大造成的，要从多方面检测

		自动登录	找回密码
密码			免费注册

[讨论] 钢球对半裂开请指教
