8A材料浅层渗碳谁来评述一下

tangjincai · 发表于 2011-7-20 21:51:11

本帖最后由 tangjincai 于 2011-7-20 22:00 编辑

8A材料浅层渗碳，谁来评述一下

tangjincai · 发表于 2011-7-23 21:21:33

后面两张应该去掉，好久没发帖了，都不会了

aaron01 · 发表于 2011-7-23 21:40:18

本帖最后由 aaron01 于 2011-7-23 22:07 编辑

是08A吧？那个0可不能省！没有8A这个材料

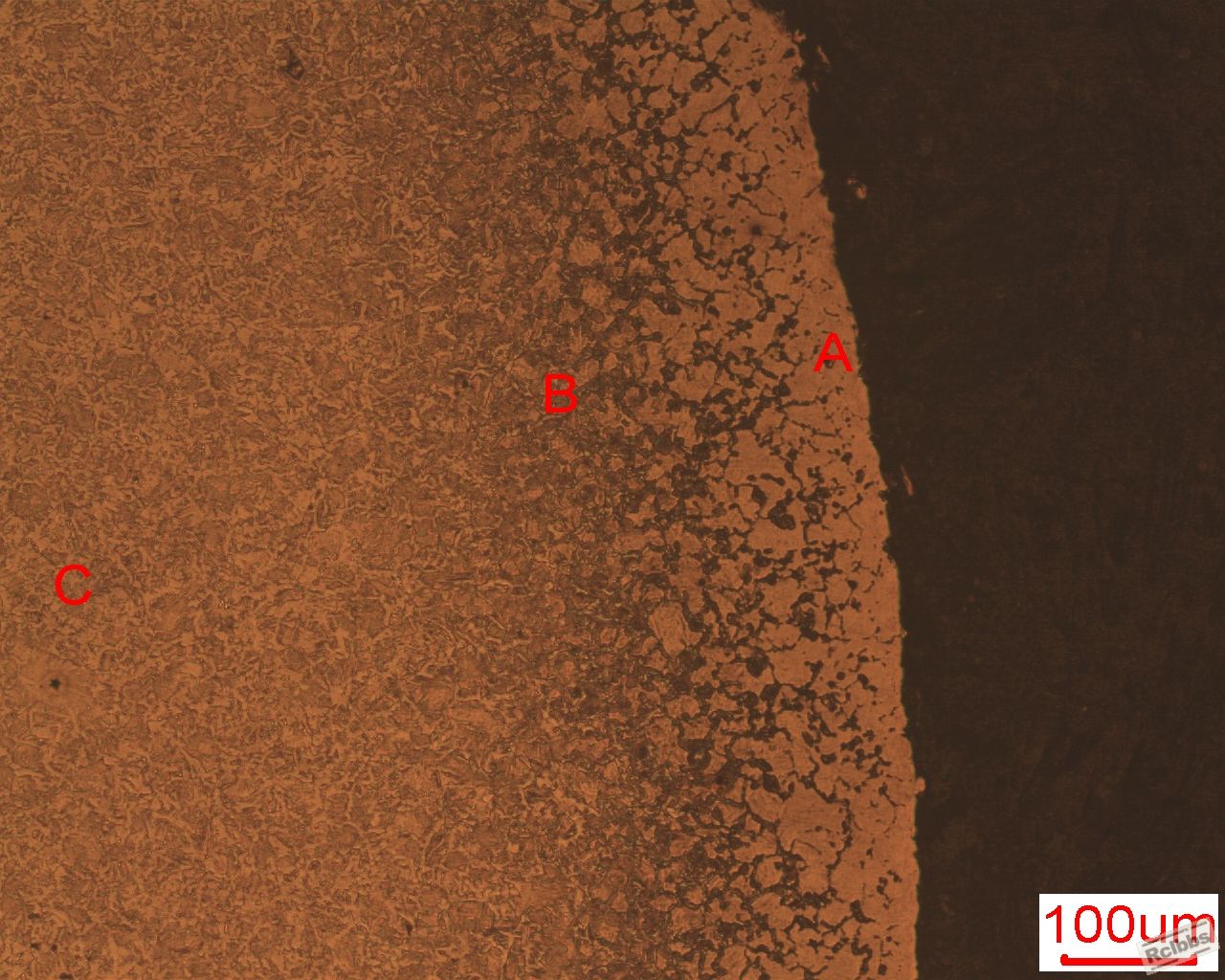

100X的照片看，表面碳浓度不足，马氏体层很浅，且马氏体层内有明显的网状屈氏体，低碳钢淬透性低，碳浓度不够的话，表层容易出现这样的屈氏体网，应该提高碳势或加氨气。

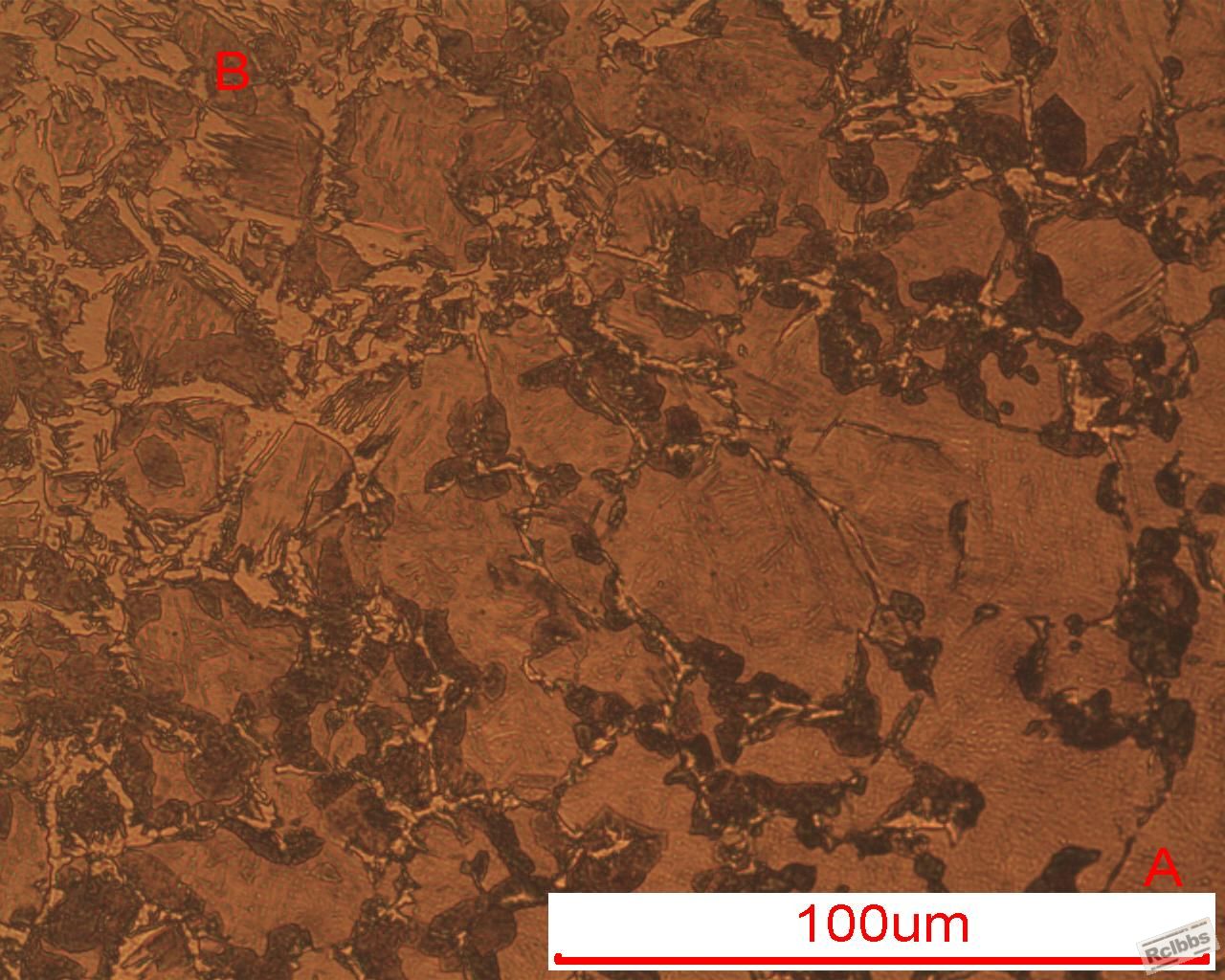

B区放大的照片可以更清楚看到黑色的屈氏体，白色的马氏体，以及沿原奥氏体晶界析出的先共析铁素体。

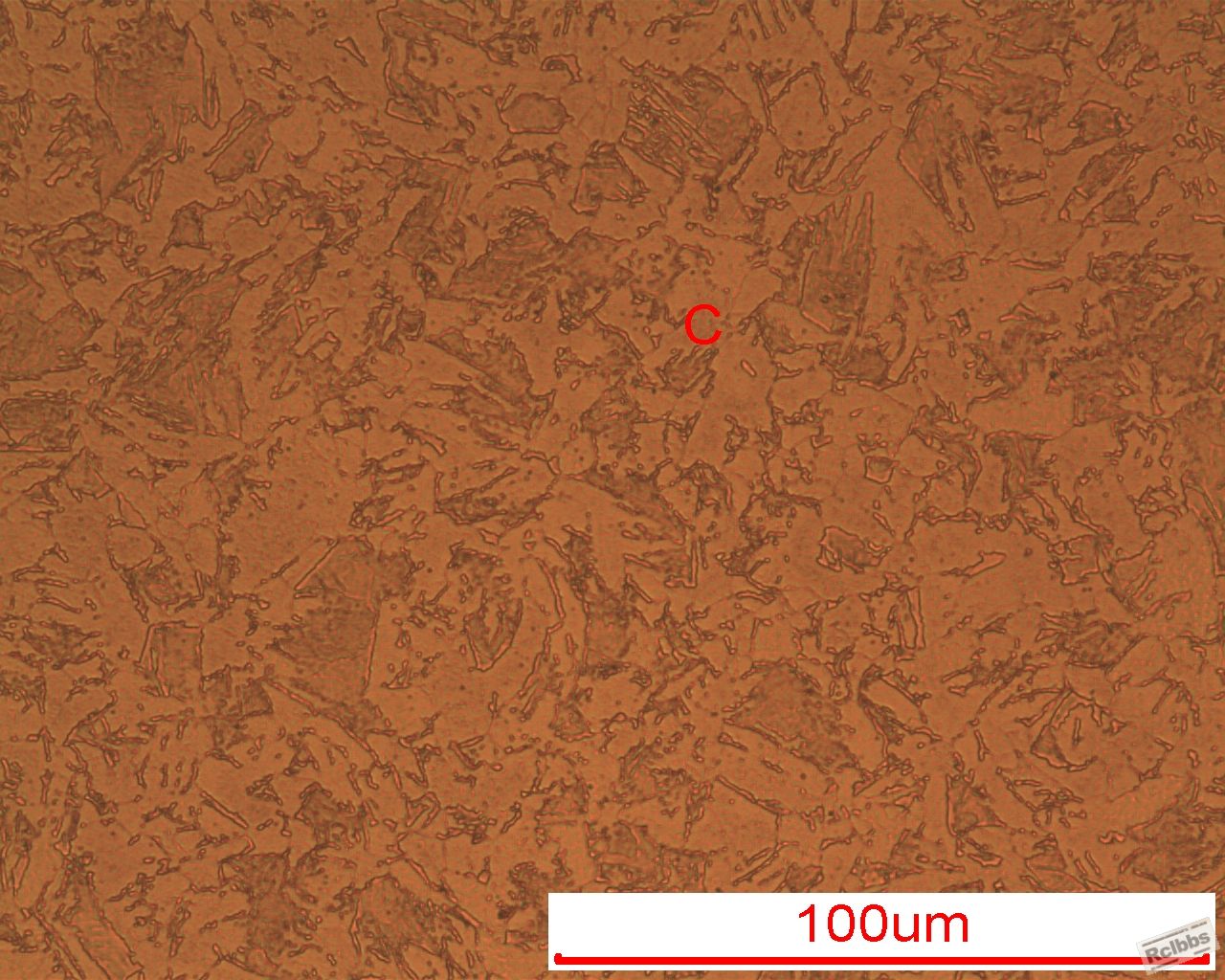

心部是网状铁素体组织，以08A的淬透性而言，心部组织正常。

shchy214 · 发表于 2011-7-23 21:51:39

08A中A是指钢的质量等级，关于ABCDE具体怎么划分的啊？

		自动登录	找回密码
密码			免费注册

[讨论] 8A材料浅层渗碳谁来评述一下

本帖子中包含更多资源
