大家帮忙分析下此裂纹

317193581 · 发表于 2011-7-25 15:10:47

本帖最后由 317193581 于 2011-7-25 15:13 编辑

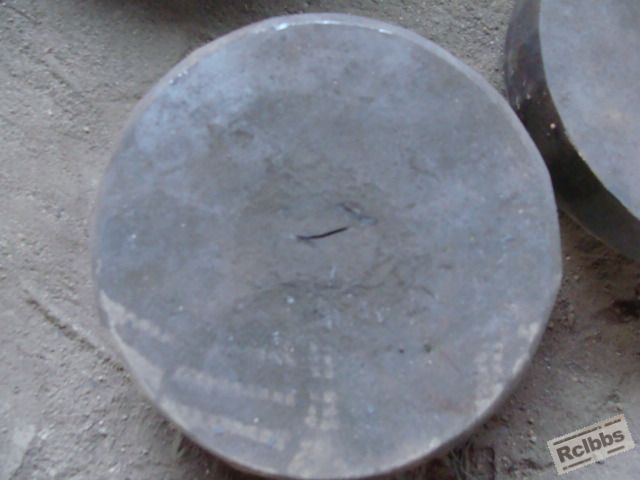

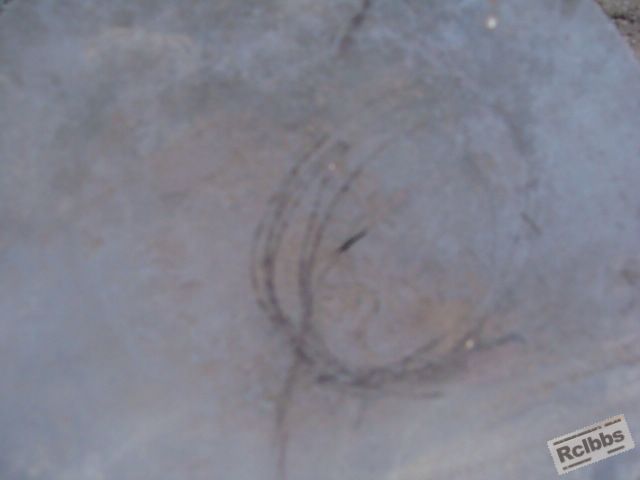

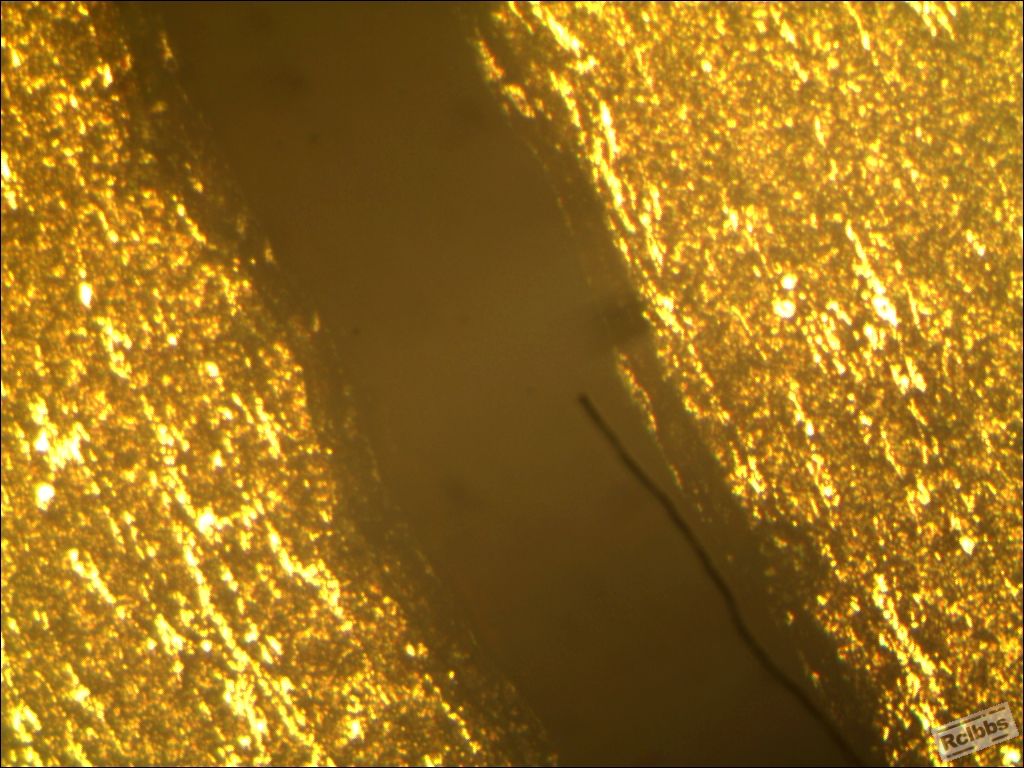

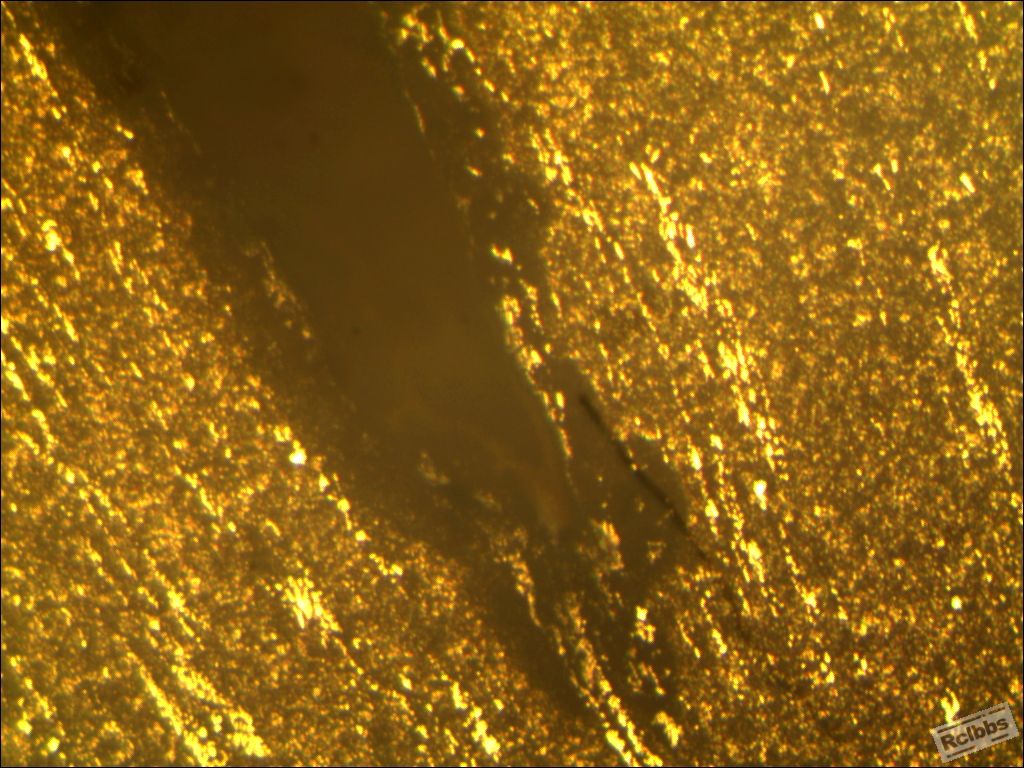

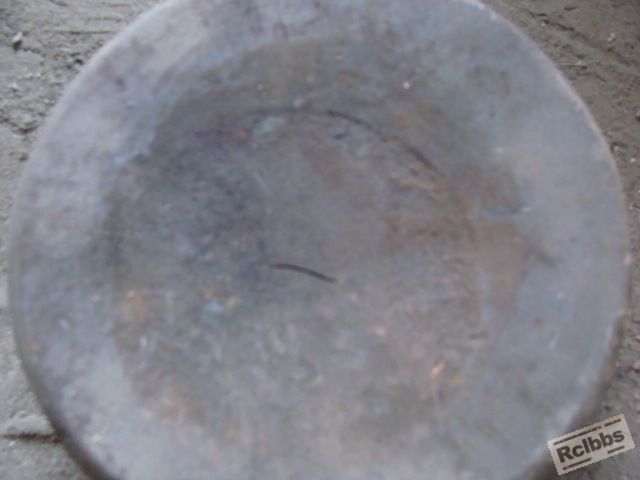

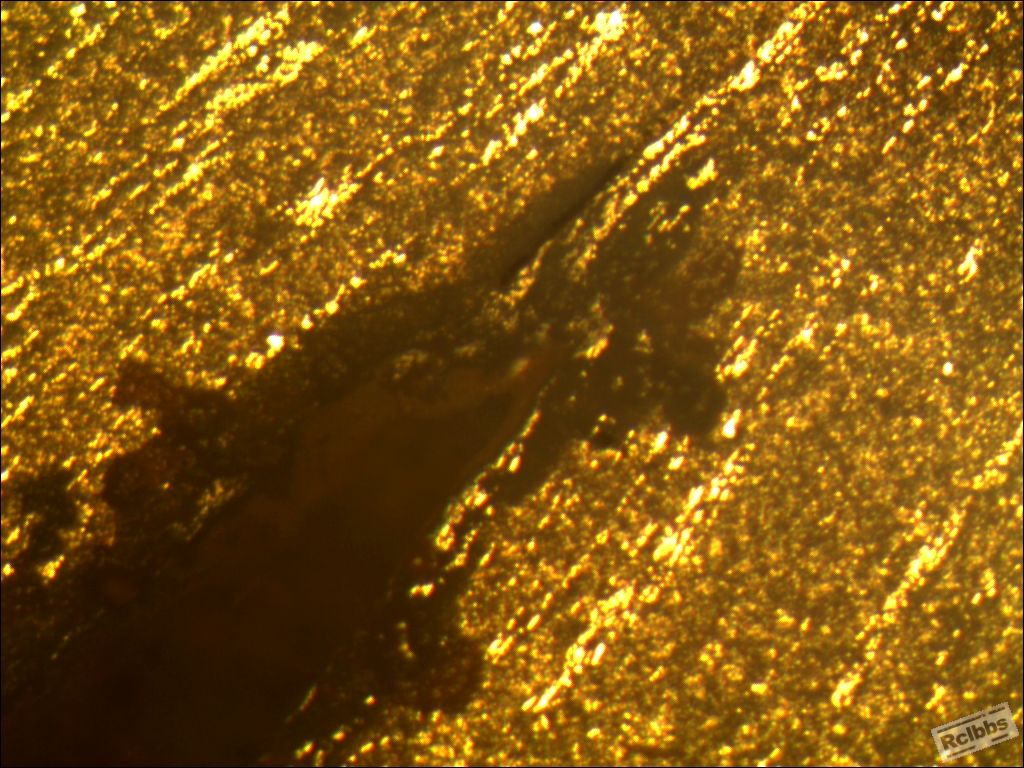

直径147*45的锻件在锻造过程中发现可见裂纹，退火后进行检验图如下，请大家帮忙分析下裂纹原因谢谢

范达 · 发表于 2011-7-25 19:19:41

比较典型的锻造裂纹,裂纹方向与锻造流线一致,多半是夹杂偏析造成.我们经常遇到钢锭中间有部分缩孔,但尺寸尚未超过临界值,你这个一样,要看裂纹长度和深度,表面车削后进行超声波检测,然后评估是否可以使用.

gtn1314 · 发表于 2011-7-25 21:29:56

没看到明显脱碳，可以做个低倍组织看看钢材中心是否存在原始缺陷。

317193581 · 发表于 2011-7-25 20:46:08

谢谢呵呵但我想问下我看那个裂纹附近有点发虚的那个部位是脱碳吗

flc1212 · 发表于 2011-7-26 09:09:19

本帖最后由 gtn1314 于 2011-7-26 09:13 编辑

应检查下是否是原始裂纹

chl0617 · 发表于 2011-7-26 09:24:43

我是新手想问一下大家：如有脱碳，能否断定是原材料就有裂纹呢? 我从照片上看有脱碳...... 请大家帮忙，谢谢

HRC · 发表于 2011-7-26 10:21:25

为什么锻造就有的裂纹，退火后裂纹两边居然没有脱碳？

chl0617 · 发表于 2011-7-29 12:18:55

flc1212 发表于 2011-7-26 09:09
应检查下是否是原始裂纹

会不会是温度低造成的，我看那裂纹刚直，在观察一下脱碳就应该可以确定吧...从照片上看有脱碳吗...

renbenfg · 发表于 2011-7-29 13:45:11

我认为是中心缩孔，产生的裂纹。应是原材料的问题。

317193581 · 发表于 2011-7-29 14:54:39

renbenfg 发表于 2011-7-29 13:45
我认为是中心缩孔，产生的裂纹。应是原材料的问题。

http://www.rclbbs.com/forum.php? ... &extra=page%3D1 你好你看下这个这是这个试样做的低倍，我在上面也没发现疏松缩孔之类的缺陷请帮忙分析下

317193581 · 发表于 2011-7-29 15:04:38

HRC 发表于 2011-7-26 10:21
为什么锻造就有的裂纹，退火后裂纹两边居然没有脱碳？

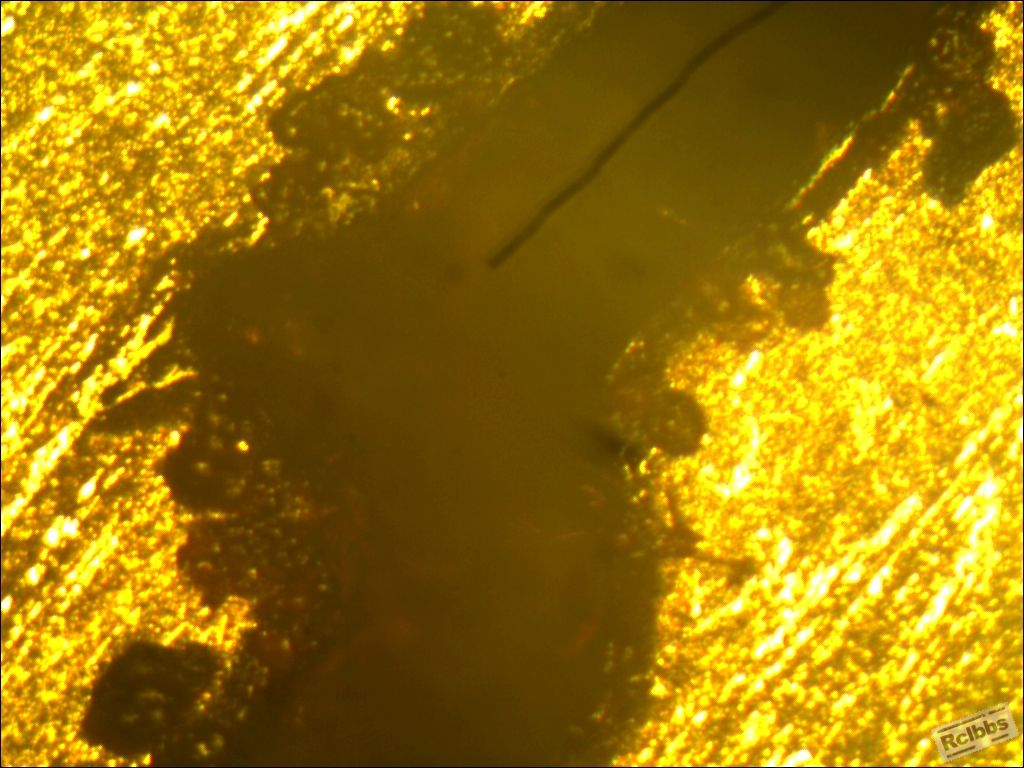

图中用粉红色线圈起来的那个发虚的部位是什么啊脱碳吗请帮帮忙

wahg · 发表于 2011-7-29 15:59:07

1、同意9楼意见；
2、如有脱碳，能否断定是原材料就有裂纹呢? ----如有脱碳，能断定的是材料在无保护的条件下进行过一次高温加热。

ssssdddd · 发表于 2011-7-29 17:10:45

本帖最后由 ssssdddd 于 2011-7-29 20:21 编辑

裂纹周围看不到偏析裂纹中也看不到夹杂物残佘.

ssssdddd · 发表于 2011-7-29 17:12:56

裂纹周围看不到偏析裂纹中也看不到夹杂物残佘.

HRC · 发表于 2011-7-30 08:26:53

317193581 发表于 2011-7-29 15:04
图中用粉红色线圈起来的那个发虚的部位是什么啊脱碳吗请帮帮忙

你确信在锻造后看到裂纹了？

317193581 · 发表于 2011-7-30 16:34:03

HRC 发表于 2011-7-30 08:26
你确信在锻造后看到裂纹了？

是啊锻造的时候就有裂纹了有几件是成形后有几件没成形就有了

youweijie314 · 发表于 2011-7-30 16:43:51

退火后进行观察？完全退火还是球化退火？你这金相根本看不出什么组织，表面是不是涂酒精的时候没吹干覆盖黄斑？

seanlee88 · 发表于 2011-7-30 16:52:49

作为新手，认真学习了，感谢楼主的问题

pop2015pop · 发表于 2011-7-30 21:14:18

个人认为是锻造时候加热时间短，材料没有烧透就开始锻造，心部位置塑性差，打断的

		自动登录	找回密码
密码			免费注册

[求助] 大家帮忙分析下此裂纹
