60Si2CrVA的晶粒度怎么测？

wxgao2008 · 发表于 2011-8-26 17:00:31

近日老板让测晶粒度，无奈此钢很是不易做，老是腐蚀出组织或一坨杂七杂八的东东，烦请大虾指教！

热工女将 · 发表于 2011-8-26 21:29:11

是原材料，还是热处理后

a83794080 · 发表于 2011-8-28 23:58:57

各位朋友大家好。。。。。我来学习。。。。支持。。。。

十万个为什么 · 发表于 2011-8-29 13:48:21

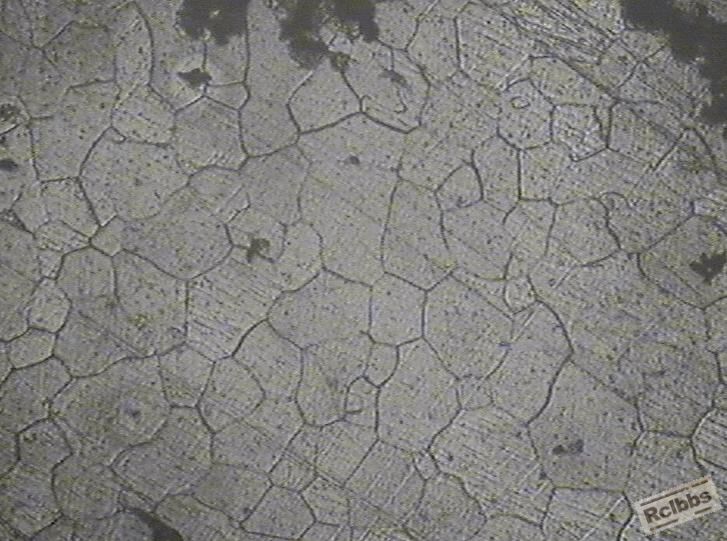

试样：60Si2CrVA 910油淬火 410回火
按照GB/T 6394金属平均晶粒度测定方法——氧化法测平均晶粒度

小小兵 · 发表于 2011-8-29 15:49:50

楼上的奥氏体晶粒腐蚀的好清晰的

wxgao2008 · 发表于 2011-9-29 15:08:44

十万个为什么发表于 2011-8-29 13:48
试样：60Si2CrVA 910油淬火 410回火
按照GB/T 6394金属平均晶粒度测定方法——氧化法测平均晶粒度

氧化法具体参数能详解一下吗？

wxgao2008 · 发表于 2011-9-29 15:11:21

热工女将发表于 2011-8-26 21:29
是原材料，还是热处理后

既有原材料，也有热处理后的，都搞不出来

十万个为什么 · 发表于 2011-9-29 16:44:16

wxgao2008 发表于 2011-9-29 15:08
氧化法具体参数能详解一下吗？

国标里很详细的啊，先预磨到800#，我是直接预磨到1200#，在炉子里加热1个小时，温度900度，拿出来后磨制成金相腐蚀观察就像行了

JUNSHI · 发表于 2012-8-23 15:22:41

十万个为什么发表于 2011-8-29 13:48
试样：60Si2CrVA 910油淬火 410回火
按照GB/T 6394金属平均晶粒度测定方法——氧化法测平均晶粒度

你是用4﹪硝酸腐蚀的吗？

qlf_126 · 发表于 2012-8-24 14:41:40

JUNSHI 发表于 2012-8-23 15:22
你是用4﹪硝酸腐蚀的吗？

氧化法值得的试样，可直接用4%硝酸酒精腐蚀就可以喽！

		自动登录	找回密码
密码			免费注册

[求助] 60Si2CrVA的晶粒度怎么测？
