连续渗碳炉，压淬室大修，开炉后也烘炉了

tuisi-xingsan · 发表于 2011-9-13 13:33:52

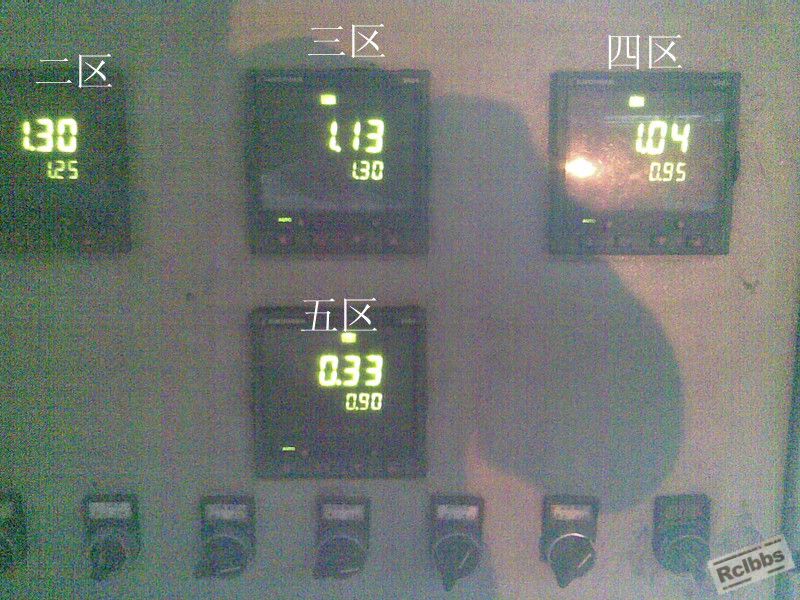

如题，碳势一直不到设定值，五区，郁闷中啊！

tuisi-xingsan · 发表于 2011-9-13 13:35:42

正常烘炉工艺，200℃保温12小时候，逐步升温至920℃

大云电炉 · 发表于 2011-9-13 13:41:05

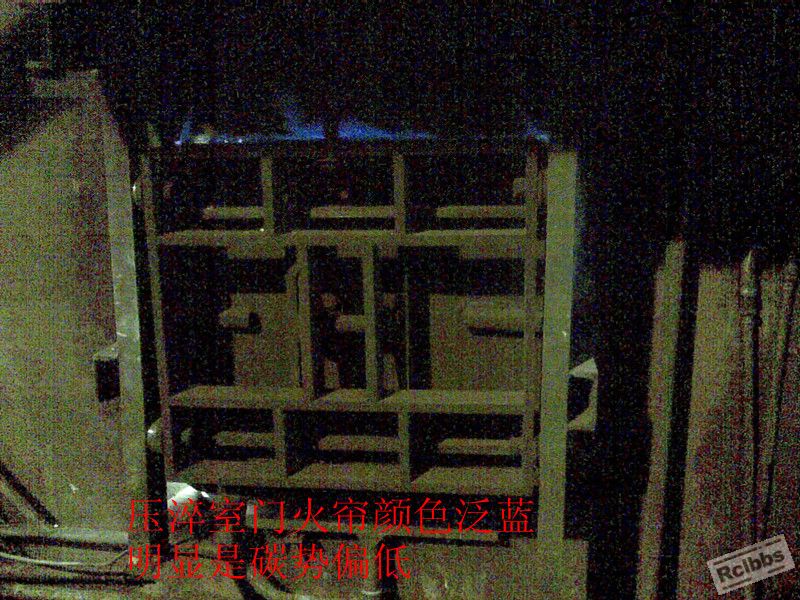

补碳啊!这是个什么炉.火要橙色才最好

LHH1362 · 发表于 2011-9-13 13:57:38

加大一.二区甲醇流量至30一40ml/min，、四.五区减少至10-20ml/mn，调节前后压力比，7:5使一.二区压力加大，高浓C势向四五区流动，有一定的效果。仅供参考。

qixguo74 · 发表于 2011-9-13 14:34:24

看看仪表有没有问题,先,然后再用碳片测一下碳势.

tuisi-xingsan · 发表于 2011-9-13 19:05:53

大云电炉发表于 2011-9-13 13:41
补碳啊!这是个什么炉.火要橙色才最好

丰东的连续渗碳炉啊，已经补碳40小时+了

tuisi-xingsan · 发表于 2011-9-13 19:07:49

qixguo74 发表于 2011-9-13 14:34
看看仪表有没有问题,先,然后再用碳片测一下碳势.

仪表确定没问题，定碳定过了，也没事，修正值对着

Jasen · 发表于 2011-9-13 19:38:53

tuisi-xingsan 发表于 2011-9-13 19:07
仪表确定没问题，定碳定过了，也没事，修正值对着

大修时如果换了保温层，并且是砖结构的，低温状态烘炉时间12小时有些偏短，一般是48小时，若是湿度较大的南方地区还应适当的延长时间。碳势状态可能要用一段时间才会改善。

qixguo74 · 发表于 2011-9-14 09:19:04

8楼说的有道理,可能是新修的炉,气氛没恢复好.再说,你的前提是你大修了,别的东西都没动过,而且仪表也没问题.这个可能性很大.

tuisi-xingsan · 发表于 2011-9-14 12:26:44

Jasen 发表于 2011-9-13 19:38
大修时如果换了保温层，并且是砖结构的，低温状态烘炉时间12小时有些偏短，一般是48小时，若是湿度较大的 ...

现在我怀疑是压淬室，火帘处的水冷套漏水所致，使气氛在五区和压淬室不正常，也不流动，因为调节炉压的水封坏了

Jasen · 发表于 2011-9-14 14:06:04

tuisi-xingsan 发表于 2011-9-14 12:26
现在我怀疑是压淬室，火帘处的水冷套漏水所致，使气氛在五区和压淬室不正常，也不流动，因为调节炉压的水 ...

你可以试试查一下是否为漏水引起的，一般情况下若有漏水的话，碳势0.33也很难达到。

tlx322 · 发表于 2011-9-14 15:02:39

先按装生产线时候的方式烘炉、补碳、否则产品怎能保证

tuisi-xingsan · 发表于 2011-9-14 20:03:14

Jasen 发表于 2011-9-14 14:06
你可以试试查一下是否为漏水引起的，一般情况下若有漏水的话，碳势0.33也很难达到。

确实是漏水了，耐火砖的壁上都是渗水，现在已经又重新修了，已经烘炉补碳了，现在碳势已经恢复，再此，给大家提个醒，一定记得炉子大修后，按标准规定烘炉！

		自动登录	找回密码
密码			免费注册

[讨论] 连续渗碳炉，压淬室大修，开炉后也烘炉了
