求助Q235钢板的组织？

zgzheng_2002 · 发表于 2011-9-15 15:33:19

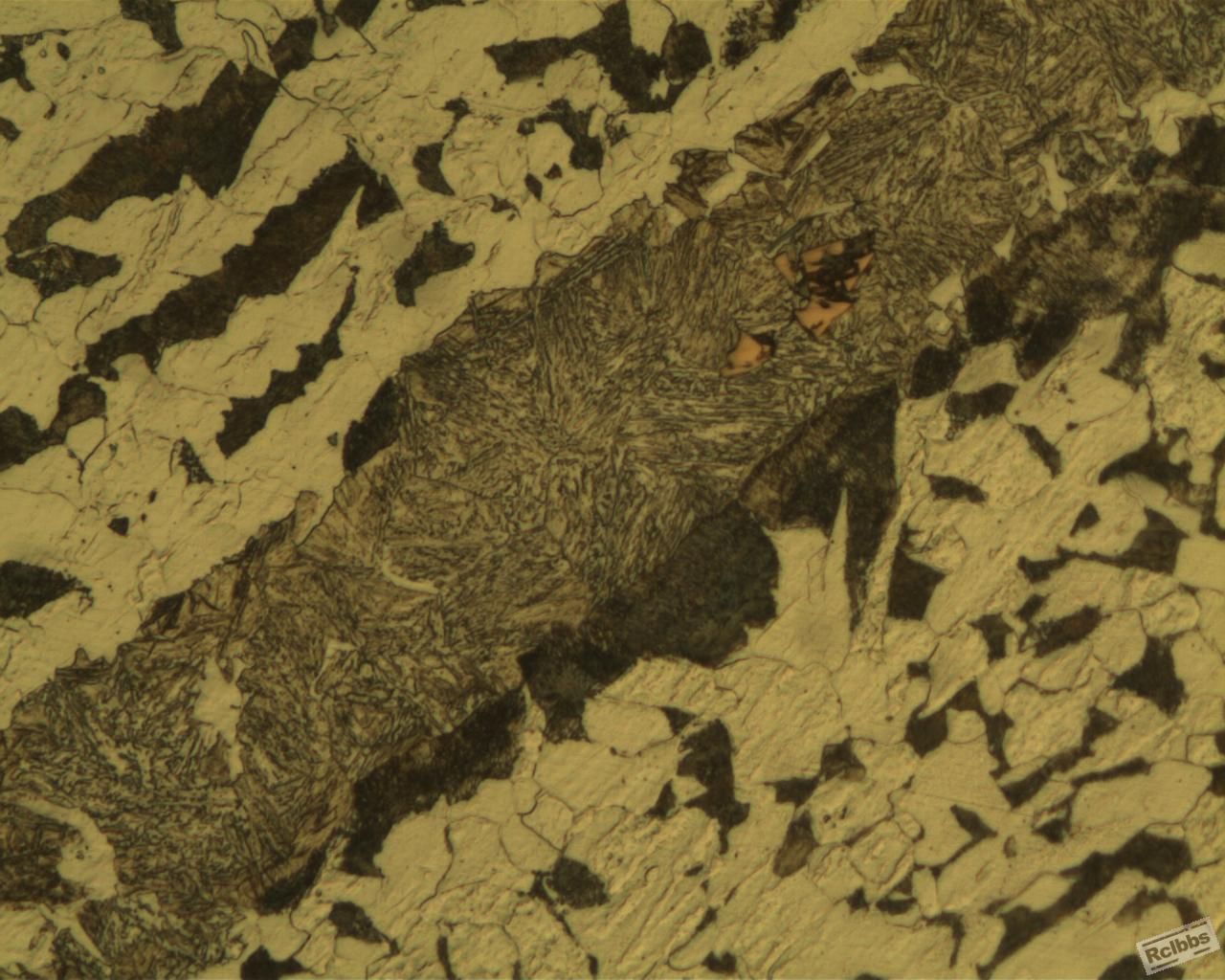

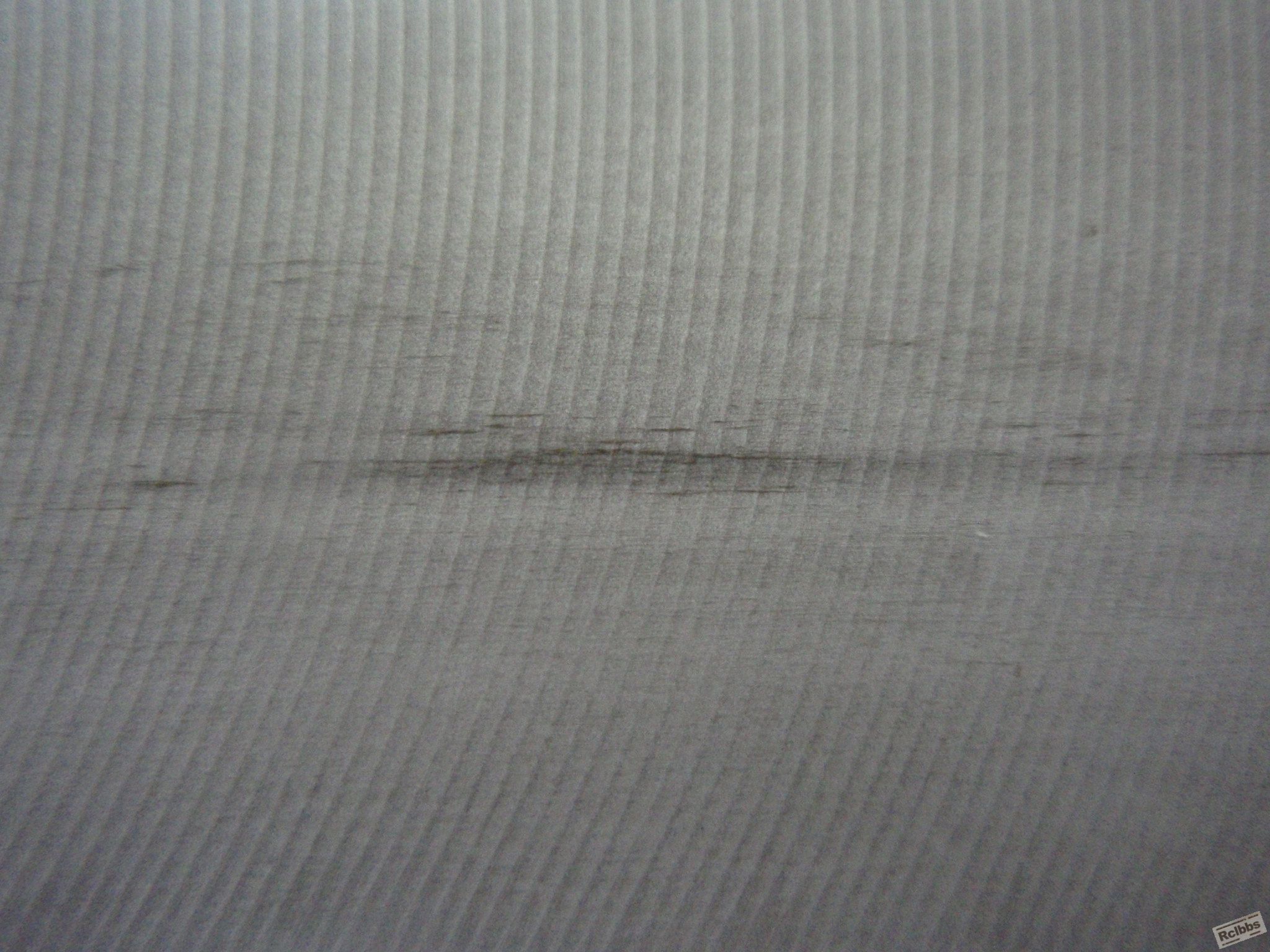

Q235钢板，厚度30mm，经超声波探伤疑为分层，经宏观腐蚀后如图，再做金相，发现分层处有异常组织，但不知这为何组织？请教各位专家。

闻鸡起舞ZCY · 发表于 2011-9-15 17:49:03

心部成分偏析严重，是贝氏体组织

MYG · 发表于 2011-9-15 19:47:46

可能还有马氏体组织。
有氮化物。

zje870728 · 发表于 2011-9-15 21:54:36

看帖，学习~
莫非是炉渣之类的夹杂物？

LCW · 发表于 2011-9-15 22:26:51

Q235钢板属于低碳普板，它只保证机械性能，不保证化学成分，故金相组织会复杂些。

heat10 · 发表于 2011-9-15 22:59:47

两边的是带状组织吧

Magikal · 发表于 2011-9-16 09:06:52

偏析有点大，B+M组织，心部易产生微裂纹

zgzheng_2002 · 发表于 2011-9-16 09:25:53

Magikal 发表于 2011-9-16 09:06
偏析有点大，B+M组织，心部易产生微裂纹

我也偏向于马氏体组织，另一张图片上已经产生微裂纹了，估计偏析比较严重，产生分层了。

热处理学弟 · 发表于 2011-9-16 09:27:07

珠光体呈带状偏析，有氮化钛杂质。极大影响力学性能中的冲击功。

		自动登录	找回密码
密码			免费注册

[求助] 求助Q235钢板的组织？
