42crmo什么情况?帮忙看看

kp007 · 发表于 2011-9-18 20:54:59

本帖最后由 kp007 于 2011-9-18 20:56 编辑

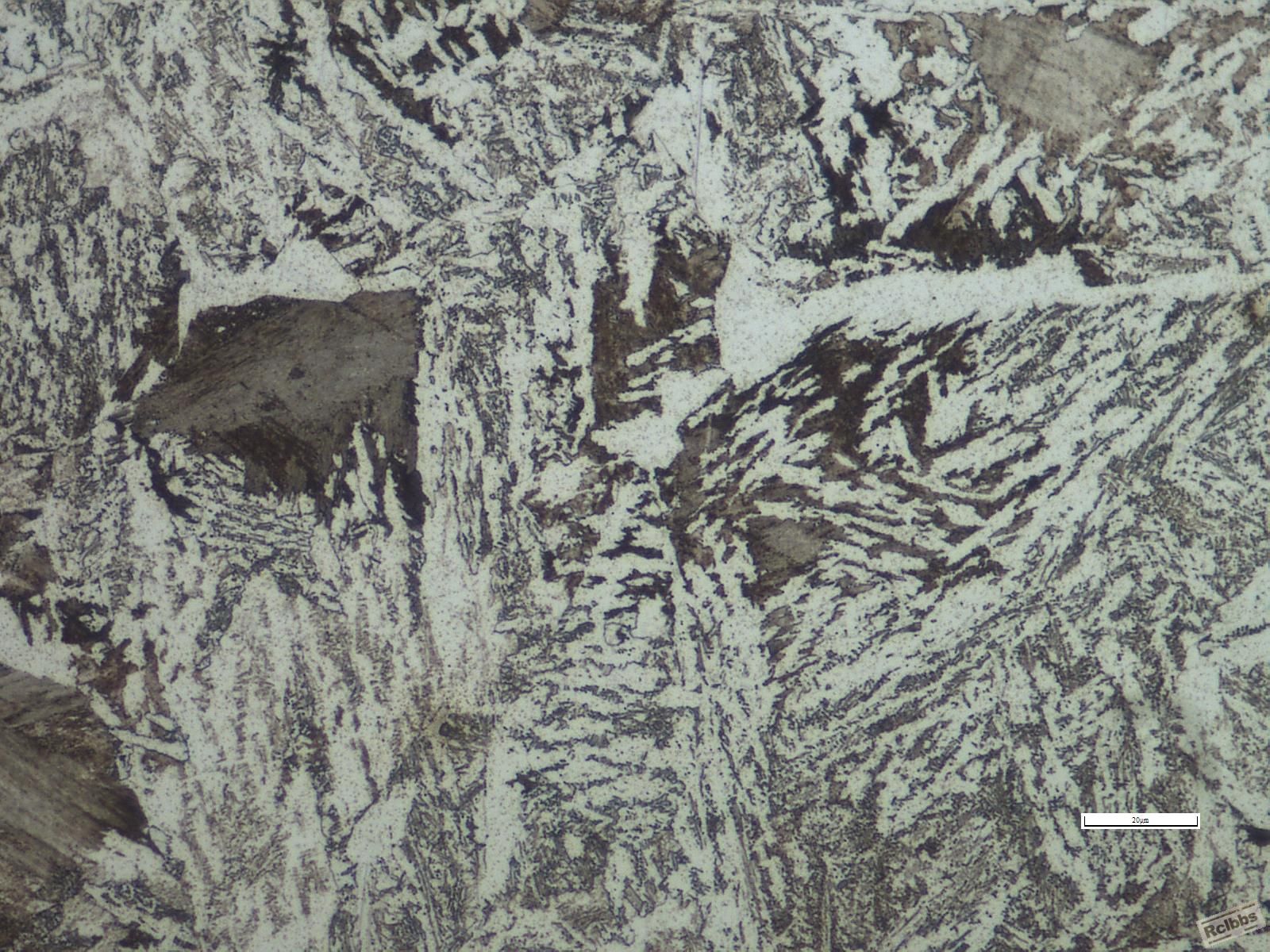

42crmo的零件，我才拿到手，不知道什么情况

热工女将 · 发表于 2011-9-18 22:04:26

什么热处理工艺

youweijie314 · 发表于 2011-9-19 16:13:17

个人愚见是珠光体+铁素体+粒状贝氏体。材料的状态应为铸态。

z051443019 · 发表于 2011-9-19 16:33:00

测测显微硬度看看，确实有点像铸态组织。

kp007 · 发表于 2011-9-19 22:10:32

youweijie314 发表于 2011-9-19 16:13
个人愚见是珠光体+铁素体+粒状贝氏体。材料的状态应为铸态。

锻造厂给我的哦

，现在的情况无法摸清楚

youweijie314 · 发表于 2011-9-20 09:17:54

kp007 发表于 2011-9-19 22:10
锻造厂给我的哦，现在的情况无法摸清楚

哦，外协厂给我们做的材料是35CrMo,是铸件，所以我认为你们那是铸态。。。因为你那金相我做到过有类似的。金相组织出现你那的一般与材料经历高温和快冷所致。。所以锻件不能排除。。。

kp007 · 发表于 2011-9-20 11:07:40

youweijie314 发表于 2011-9-20 09:17
哦，外协厂给我们做的材料是35CrMo,是铸件，所以我认为你们那是铸态。。。因为你那金相我做到过有类似的。 ...

谢谢关心，我搞清楚了回复你们

yagsino · 发表于 2011-9-20 12:41:27

如果是锻件，应该是魏氏组织，级别在3-4级之间。

kp007 · 发表于 2011-9-20 16:47:51

yagsino 发表于 2011-9-20 12:41
如果是锻件，应该是魏氏组织，级别在3-4级之间。

你们的大型齿轮是自己做还是外协呢

赵昌保 · 发表于 2011-9-21 08:14:35

42CrMo热轧状态的有见过针状B，锻造的没见过，不过还真有可能

LCW · 发表于 2011-9-21 09:01:22

是非正常的正火态组织。

ssssdddd · 发表于 2011-9-21 09:51:25

粒状贝氐体十少量屈氏体锻造时粗大的铸态组织没有完全消除'

yagsino · 发表于 2011-9-21 16:01:35

kp007 发表于 2011-9-20 16:47
你们的大型齿轮是自己做还是外协呢

大多数是外协锻造，碾环或自由锻

HRC · 发表于 2011-9-21 16:42:44

右上角那块灰色的是珠光体吗？

		自动登录	找回密码
密码			免费注册

[求助] 42crmo什么情况?帮忙看看
