40Cr锻件正火后工艺及正火后金相组织？

JACK0909 · 发表于 2011-11-4 16:23:40

各位好：

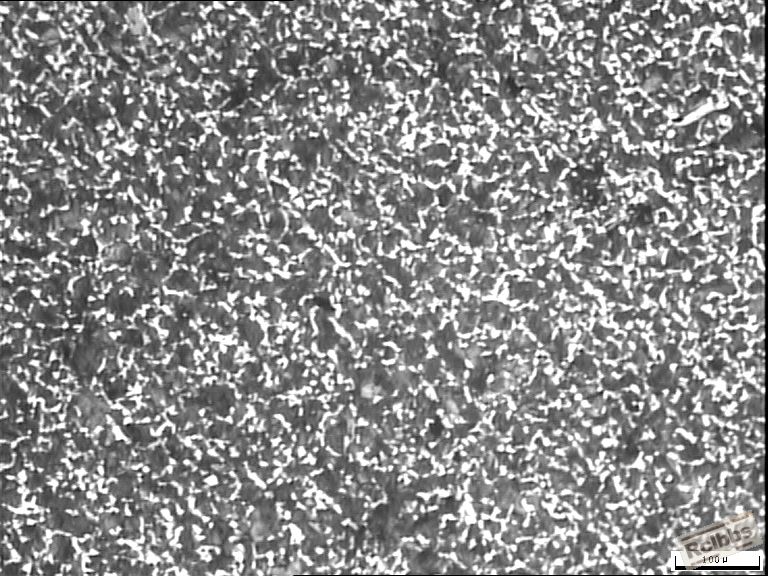

我司有做40Cr锻件等温正火，正火温度为860-870，等温温度为620，正火后金相图片如附件请哪位老师帮指点下，这种金相有点像网状，感觉好像不对？？帮看看那里有问题没，并请提供一张40Cr正火后OK 图片以备参考,谢谢！！

不得了 · 发表于 2011-11-4 17:16:51

组织基本正常，这种铁素体分布不算网状，看到晶粒略有粗化，看下保温时间是否太长。

david.zhi · 发表于 2011-11-4 21:11:02

不知上图的放大倍率是多少?
40Cr典型的正火组织,珠光体+铁素体。

JACK0909 · 发表于 2011-11-5 14:22:00

网上有看到40Cr正火后金相图片为P+F等轴晶粒，不知他们的工艺怎样的？真想了解下!!!

大虾 · 发表于 2011-11-5 14:39:43

whank · 发表于 2011-11-5 19:42:30

坐等权威来下结论新手学习

小小兵 · 发表于 2011-11-6 09:24:58

组织和正常的正火差不多，珠光体加铁素体，楼主说要得到等轴的铁素体晶粒，个人认为应该提高等温温度度。还可以考虑正火温度降一点，40Cr的A3线应该在800度左右

天天小非 · 发表于 2011-11-9 13:38:52

正常组织，就是铁素体+珠光体。

赵昌保 · 发表于 2011-11-9 15:03:24

铁素体+珠光体有断网状很正常!晶粒度差不多8级。

JACK0909 · 发表于 2011-11-10 08:12:15

谢谢啦

中碳钢正火组织是否都是这种形态呢？

zgzheng_2002 · 发表于 2011-11-10 09:17:20

我觉得组织比较正常啊。没什么问题。

ybyb108 · 发表于 2011-11-10 11:42:42

这个组织很正常，主要是铁素体加珠光体

wangguangeer · 发表于 2013-2-16 15:53:11

组织正常铁素体与珠光体。

		自动登录	找回密码
密码			免费注册

[求助] 40Cr锻件正火后工艺及正火后金相组织？
