此球化组织该怎样去评级

jixieman · 发表于 2011-11-6 10:17:26

本帖最后由 jixieman 于 2011-11-6 10:17 编辑

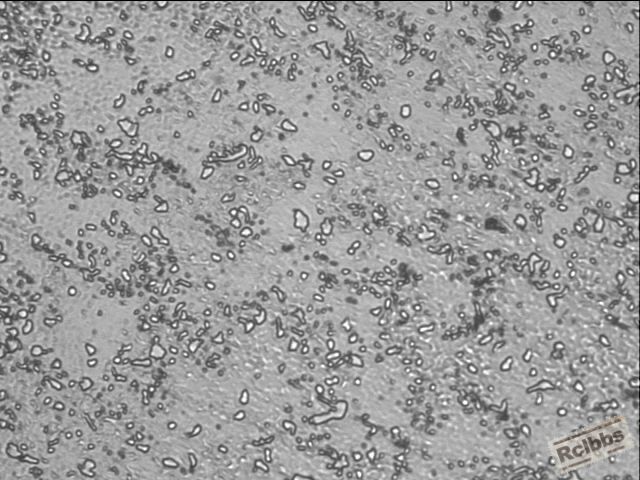

图片为20CrMo球化退火后金相组织500X，工艺不祥。参照JBT 5074-2007　低、中碳钢球化体评级标准无法评定，其中图像中的白色边棱分明是不是铁素体呢形成的机理是什么，希望能得到大家的帮助如图：

zhuang01010059 · 发表于 2011-11-6 15:28:03

图像中的白色边棱分明部分应该是被颗粒化的铁素体，20CrMo在两相区保温时会出现A，F，P共存的组织，而且F因部分溶解而呈现颗粒状，在冷却时，A发生转变，而F被保留下来就是这样的了。。。

		自动登录	找回密码
密码			免费注册

[求助] 此球化组织该怎样去评级
