新手，帮忙看一下这个金相组织

暴风 · 发表于 2011-11-7 10:55:55

材料是4145H，经中频调质。冲击值偏低，所以想做一下金相，看看是不是热处理有问题。

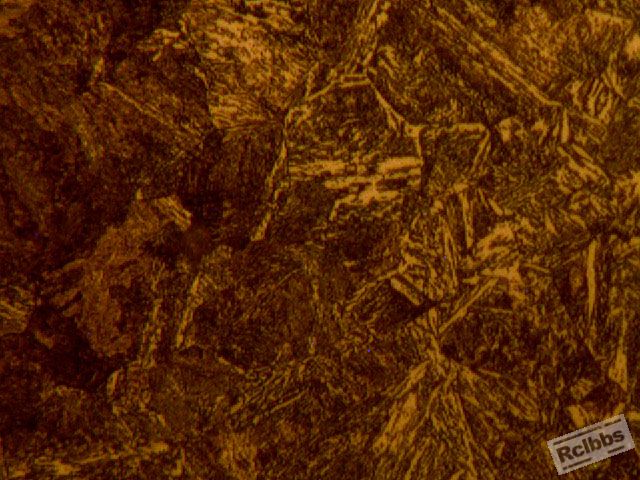

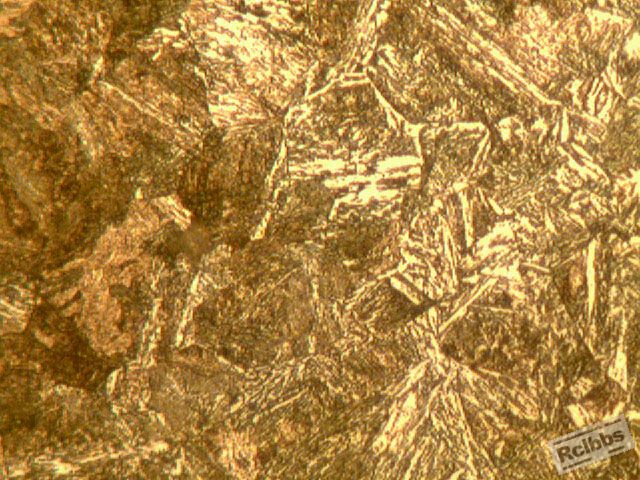

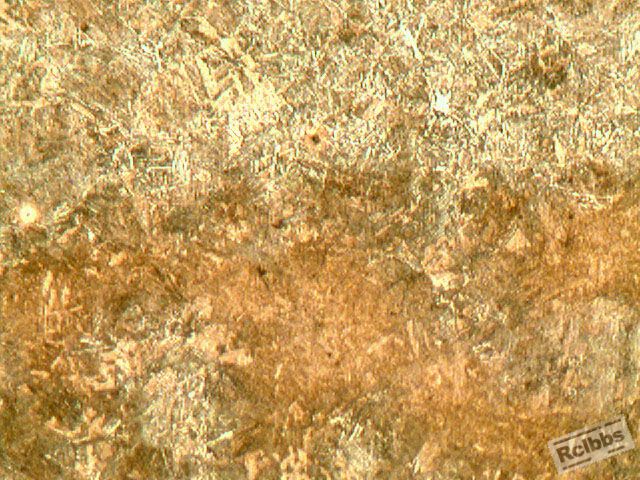

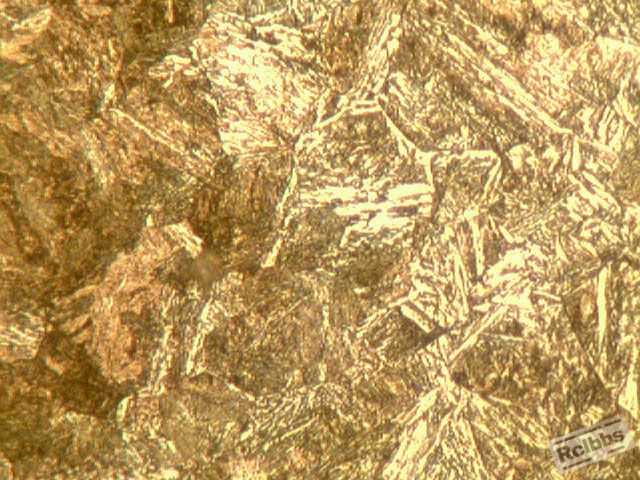

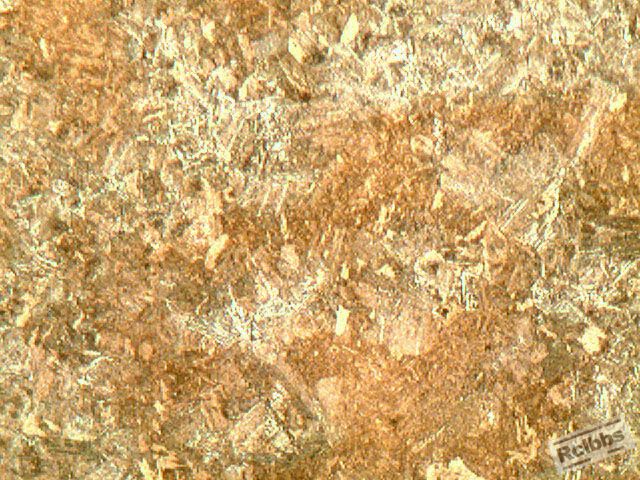

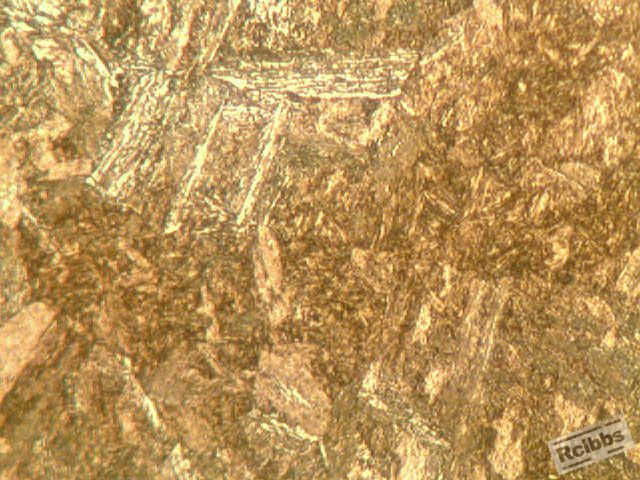

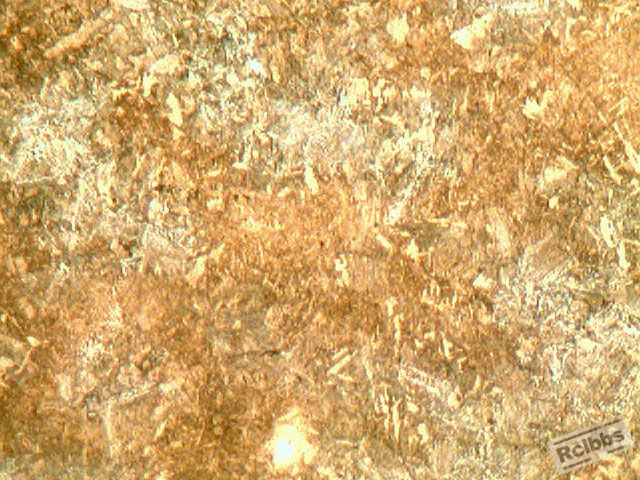

第一幅、第二幅、第四幅是400X下颜色深度不一样，其他是100X下得
这是什么组织？

z051443019 · 发表于 2011-11-7 11:25:08

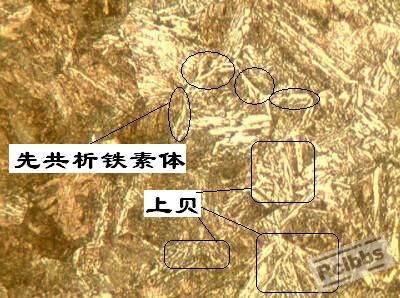

调质不良组织，铁素体呈条絮状，部分上贝组织出现，网状铁素体，你说这样的组织冲击功能好吗？

ljjsunny · 发表于 2011-11-7 12:08:38

如果是调制后的组织的话，判定不合格！
铁素体已经接近网状分布，抗冲击性能必定不合格！

毛毛的 · 发表于 2011-11-7 13:05:17

调质不合格，和冲击值偏低和最后的回火温度也是有关系的。。

r_lyy · 发表于 2011-11-7 13:10:36

网状铁素体和贝氏体都有，调质属不合格组织！

FJG · 发表于 2011-11-7 13:17:03

网状铁素体和贝氏体出现，淬火冷速不够。

heat10 · 发表于 2011-11-8 22:23:02

哪幅图里有贝氏体啊？

我心飞翔eric · 发表于 2011-11-9 06:49:55

冷却不足

		自动登录	找回密码
密码			免费注册

[求助] 新手，帮忙看一下这个金相组织
