球铁调质的是什么组织

3050702040 · 发表于 2011-12-6 17:55:18

本帖最后由 3050702040 于 2011-12-6 17:58 编辑

求教：910度淬火，630回火球铁QT-600组织看不懂

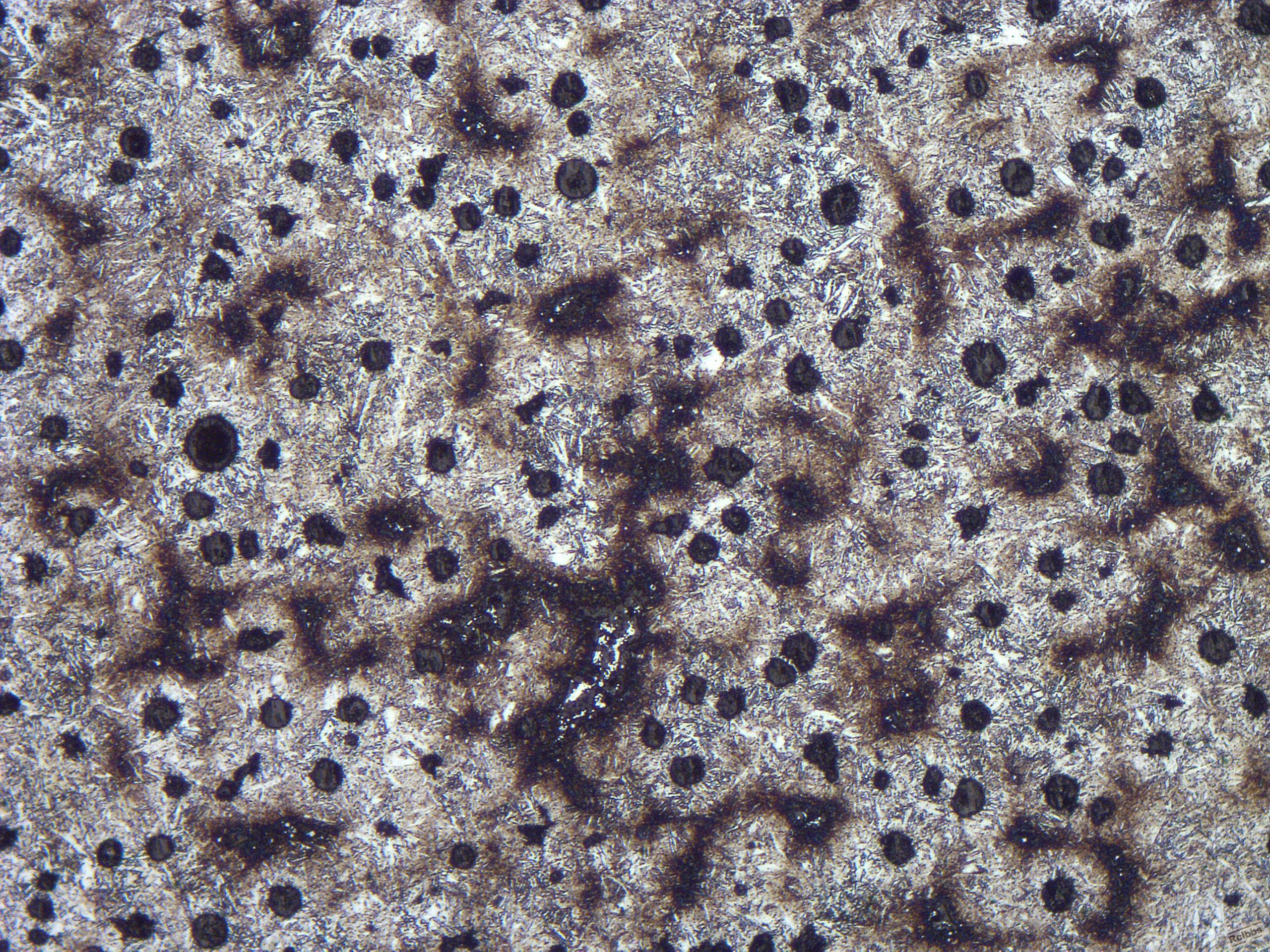

100X-1

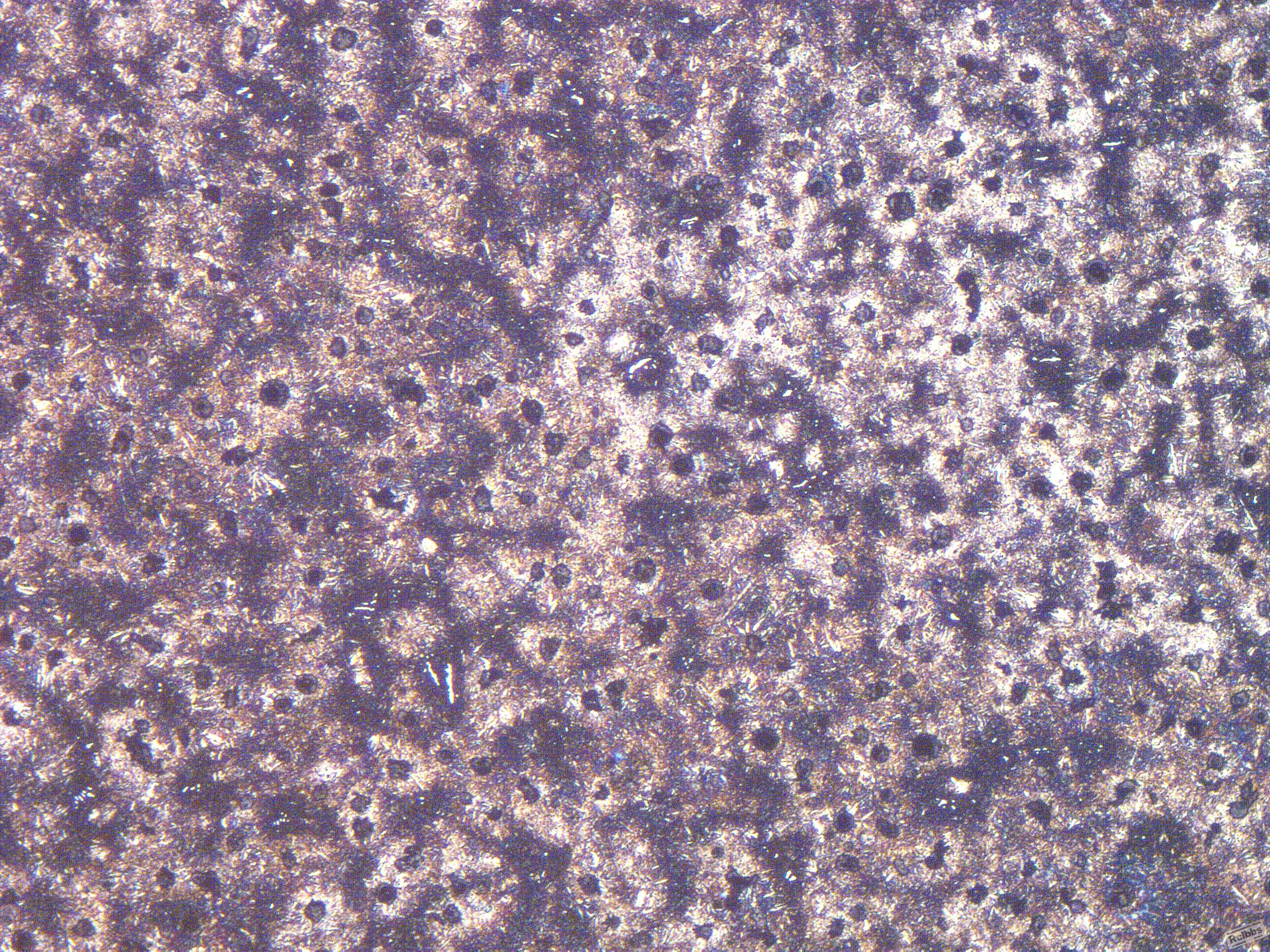

100x-2

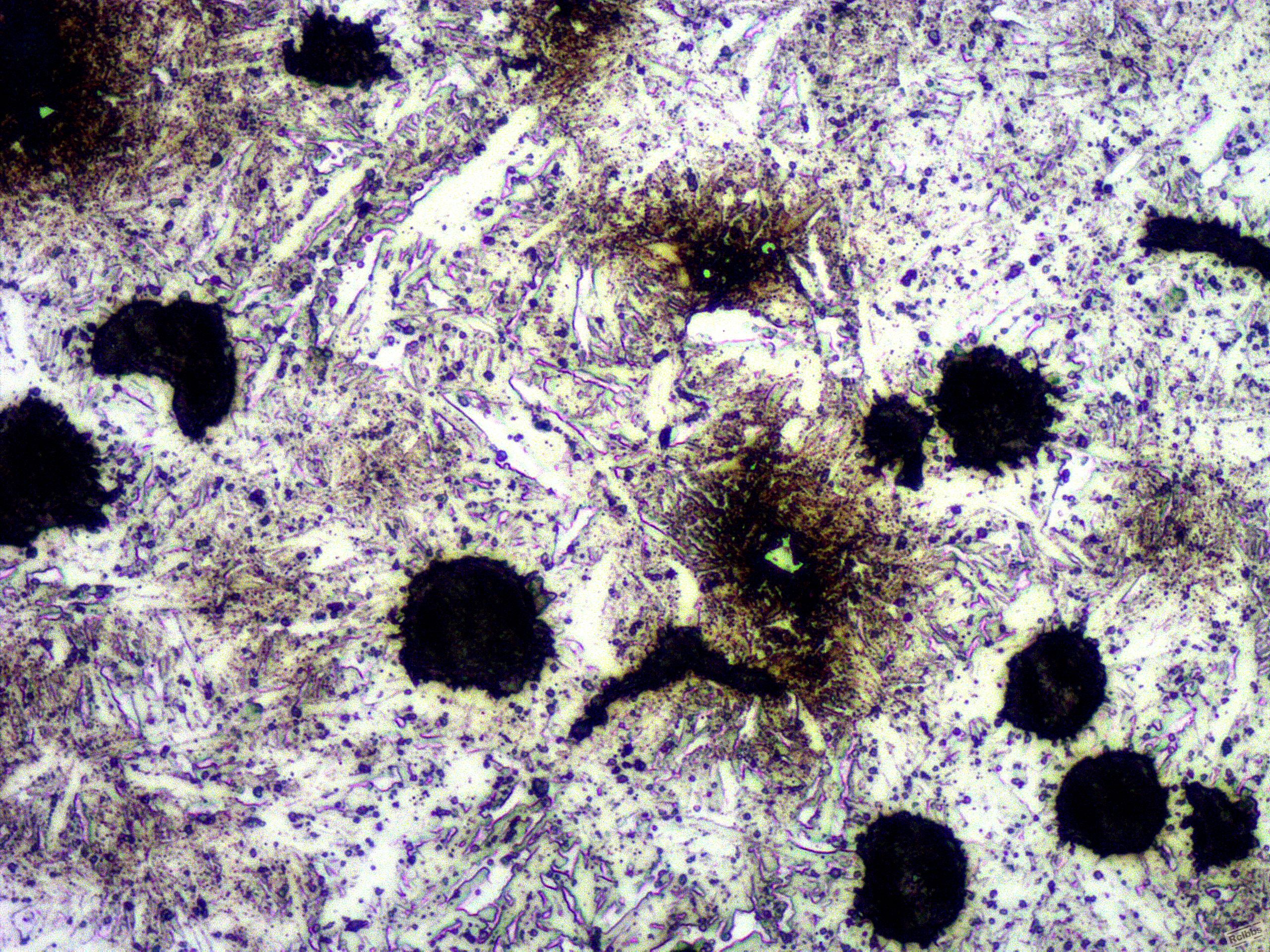

500x-1

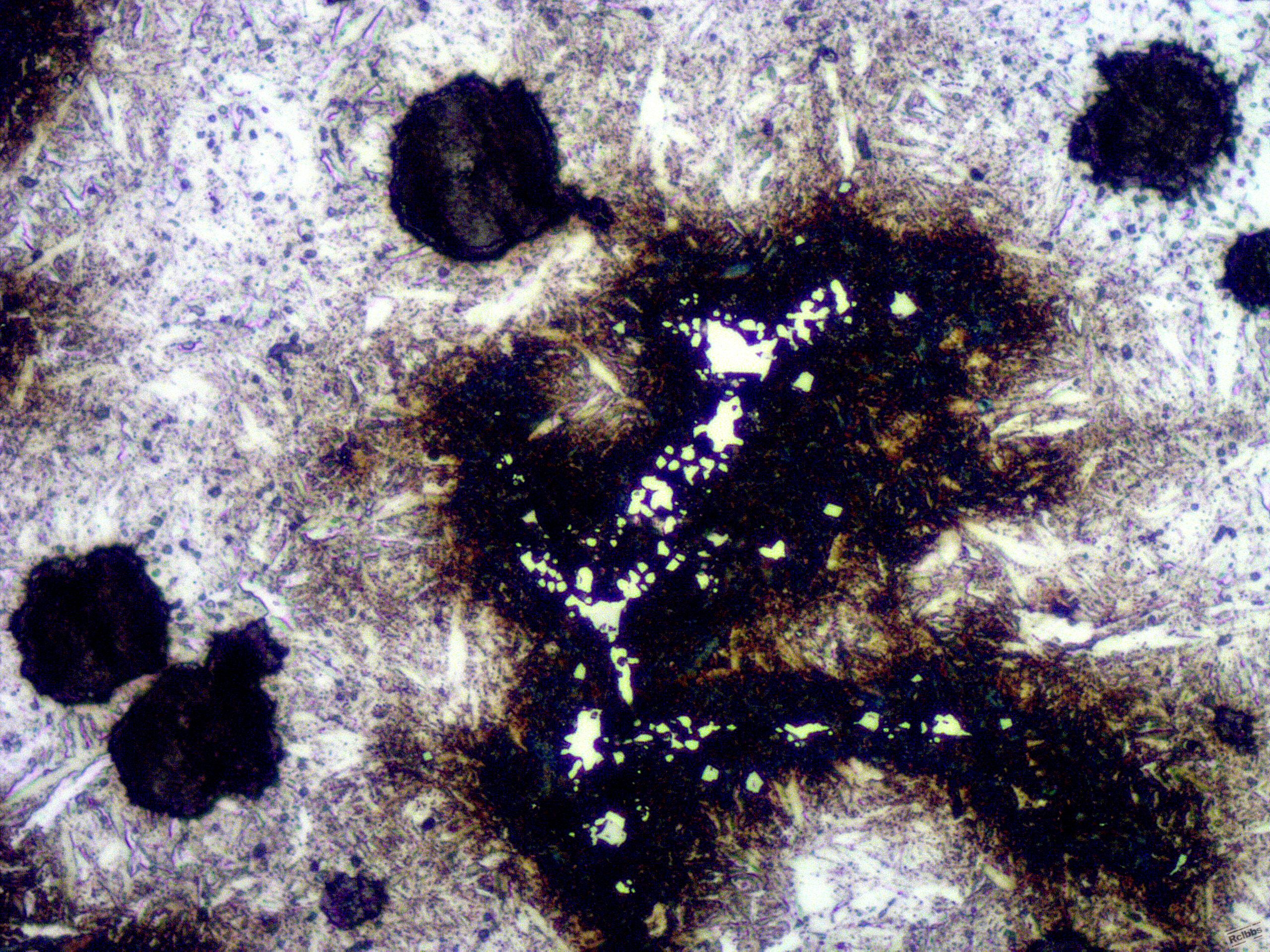

500x-2
拍的不好，大家帮看看，说得详细点

独语斜阑 · 发表于 2011-12-6 18:13:51

请问楼主淬火介质及温度？

3050702040 · 发表于 2011-12-6 18:59:01

快速淬火油MQ-A，60度

追求卓越 · 发表于 2011-12-6 21:29:48

本帖最后由追求卓越于 2011-12-6 21:31 编辑

球铁调质很不好控制，主要表现为回火温度稍低，硬度下不来，稍高，硬度下的又非常快，而且硬度差值大（或许是我没做好）。但回火温度高其碳化物容易析出成点状石墨，所以控制其硬度在25-30HRC这个区间是很困难的。希望做的好的来讲一下经验。上面的图片应该是碳化物成石墨析出的形态，硬度低。

3050702040 · 发表于 2011-12-6 21:42:01

的确温度不好控制，这件硬度在260HB左右

3050702040 · 发表于 2011-12-6 21:43:42

小黑点是点状石墨析出吗，怎么解释回火点状石墨析出

追求卓越 · 发表于 2011-12-7 08:29:42

3050702040 发表于 2011-12-6 21:43
小黑点是点状石墨析出吗，怎么解释回火点状石墨析出

这个你查一下资料。以前我也曾试过球铁调质，出现了这种情况，查了下资料说是石墨析出

不得了 · 发表于 2011-12-7 17:00:06

基体组织：回火索氏体＋针片状铁素体

stilldoit · 发表于 2012-12-25 23:00:09

3050702040 发表于 2011-12-6 21:42
的确温度不好控制，这件硬度在260HB左右

lz您好，我们要做一种厚度35mm的QT400-18的套，要求调质后230-260HB，能否推荐一下工艺啊，谢谢了

niuxide · 发表于 2013-7-15 18:07:37

追求卓越发表于 2011-12-6 21:29
球铁调质很不好控制，主要表现为回火温度稍低，硬度下不来，稍高，硬度下的又非常快，而且硬度差值大（或许 ...

请教版主要想球铁淬上硬度，热处理之前是否要进行正火处理呢？

		自动登录	找回密码
密码			免费注册

[求助] 球铁调质的是什么组织

本帖子中包含更多资源

相关帖子

浏览过的版块
