35CrMo显微组织是什么

最后的小偷 · 发表于 2011-12-19 10:25:11

35CrMo显微组织是什么 4%硝酸酒精这是什么组织？有没有制样问题？没有的话可以评几级

最后的小偷 · 发表于 2011-12-19 11:09:04

热轧

秋天的风 · 发表于 2011-12-19 11:20:02

全部是贝氏体组织

天涯过客 · 发表于 2011-12-19 11:46:37

同意楼上说的，我们厂以前也一直把这个当马氏体，惭愧啊，我提出来还被领导质疑。

最后的小偷 · 发表于 2011-12-19 12:31:13

天涯过客发表于 2011-12-19 11:46
同意楼上说的，我们厂以前也一直把这个当马氏体，惭愧啊，我提出来还被领导质疑。

如果说要评级的话应该是几级？

最后的小偷 · 发表于 2011-12-19 14:40:32

秋天的风发表于 2011-12-19 11:20
全部是贝氏体组织

是不是也可以称为不完全马氏体组织？

最后的小偷 · 发表于 2011-12-19 15:11:23

最后的小偷发表于 2011-12-19 12:31
如果说要评级的话应该是几级？

是不是也可以称为不完全马氏体组织？

790512as · 发表于 2011-12-19 16:14:28

这种连预热处理都没有做，怎么评级，这样都能评级，拿评级与不评级又有什么关系。

最后的小偷 · 发表于 2011-12-19 16:28:34

790512as 发表于 2011-12-19 16:14
这种连预热处理都没有做，怎么评级，这样都能评级，拿评级与不评级又有什么关系。

本来是不要评级，但是领导要求，就想问下类似能评多少？

最后的小偷 · 发表于 2011-12-19 16:38:06

本帖最后由最后的小偷于 2011-12-19 16:39 编辑

35CrMo 原材料供应状态《热轧》

我这有两种结果  1贝氏体  2铁素体加珠光体不知道是哪个  还是一个都不是？？

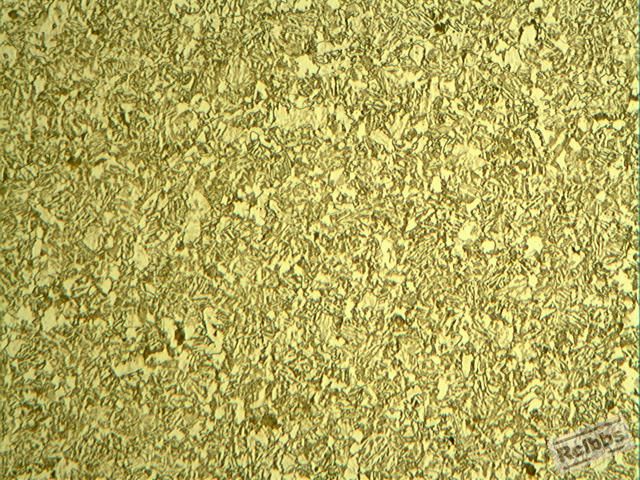

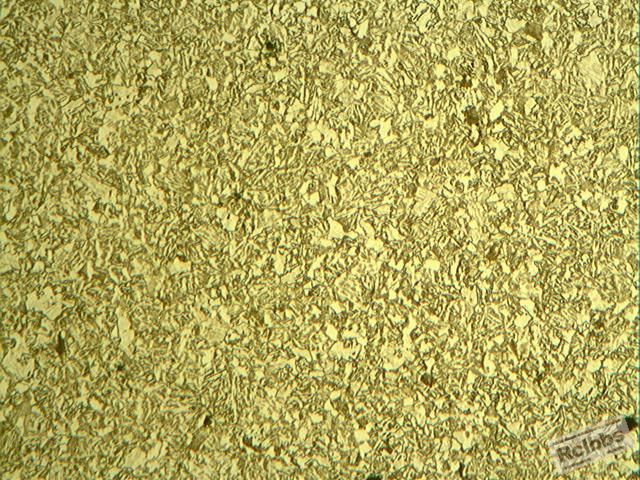

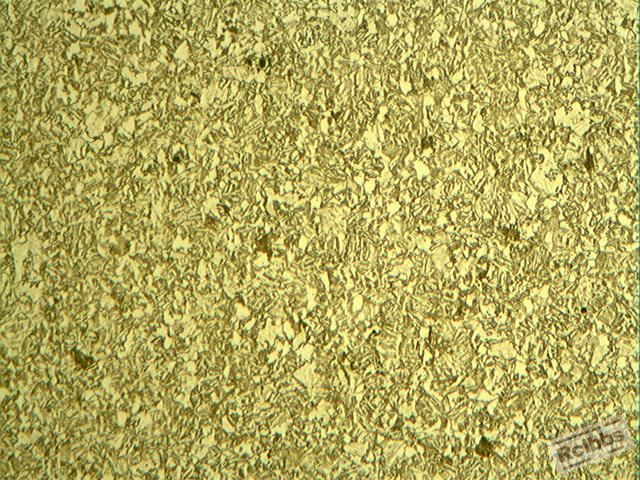

  图片前三为100+

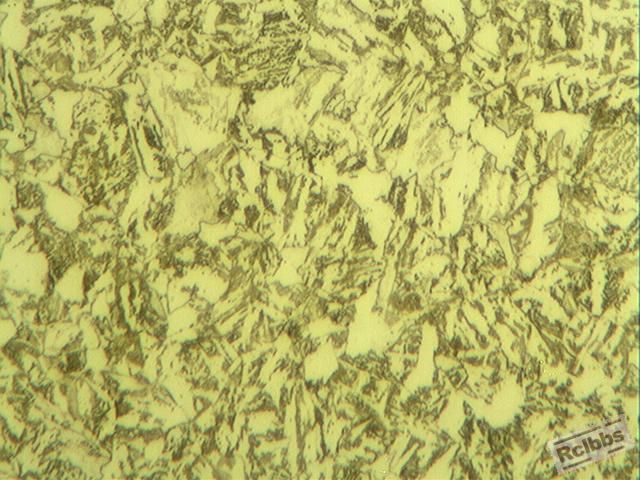

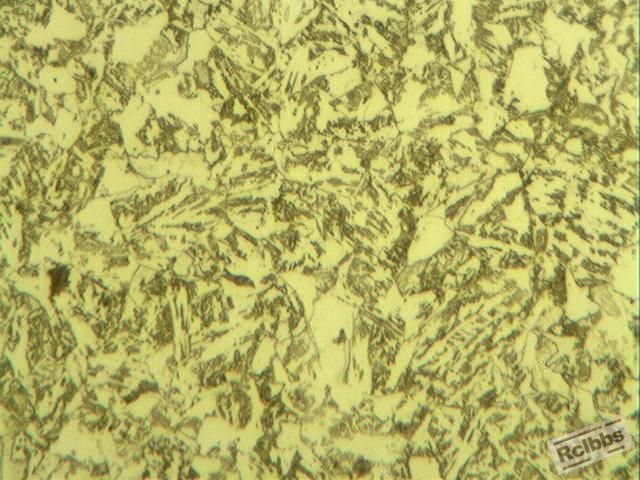

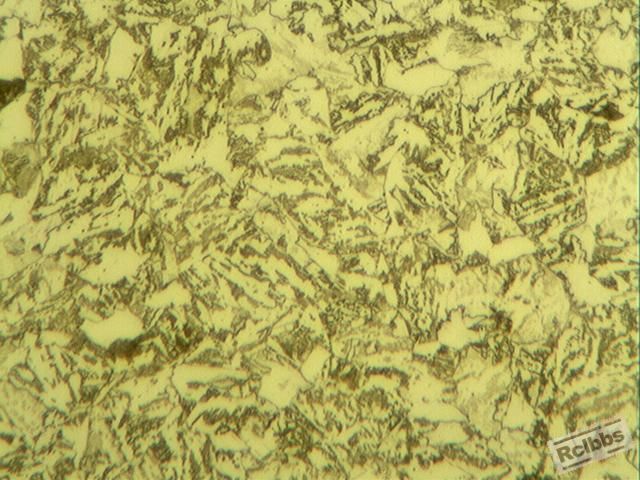

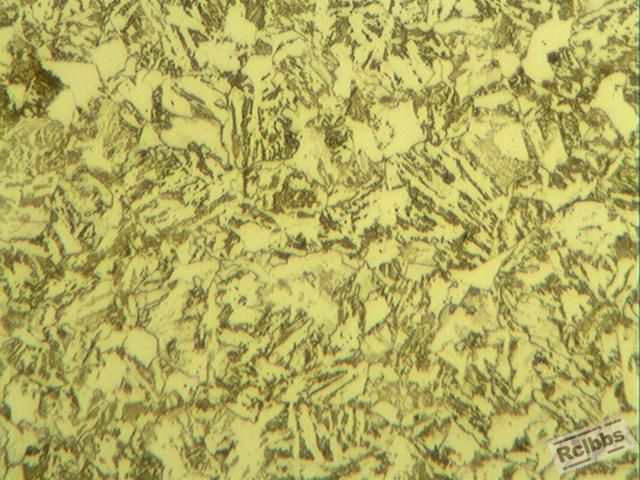

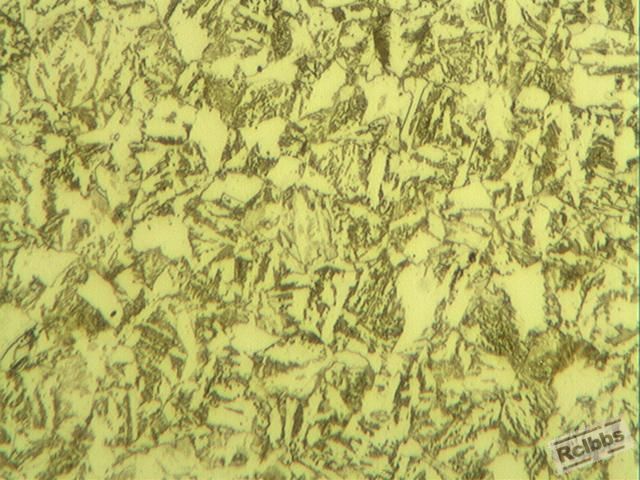

   后三为400+

翔宇 · 发表于 2011-12-19 16:39:55

没看到图片啊！请楼主上传图片！

秋天的风 · 发表于 2011-12-19 16:41:02

一般来说热轧圆钢应该是退火态交货,组织应该是珠光体+铁素体,现在的钢厂为降低成本,都没有做好退火的.特别是合金钢,退火不好硬度高,很难下料.
所以要你要评级,这样的组织肯定是不合格的.

最后的小偷 · 发表于 2011-12-19 16:43:56

不会吧？我两领导一个说是贝氏体，合格的另外一个说 p+F 合不合格倒没说我现在咋办啊？

790512as · 发表于 2011-12-19 17:12:05

最后的小偷发表于 2011-12-19 16:38
35CrMo 原材料供应状态《热轧》

你们公司这种不要热处理吗？这组织没法评级。

888888 · 发表于 2011-12-24 20:25:48

样品制备的很好，没有问题，全部为B组织

q108 · 发表于 2011-12-28 17:29:24

组织为贝氏体，究竟这种状态算不算合格？同问

springal_ding · 发表于 2012-6-19 20:39:30

应主快产是不合格,主要看均匀度

		自动登录	找回密码
密码			免费注册

[求助] 35CrMo显微组织是什么
