用于零件本身（总面积A、ΔC和渗碳层d）计算渗碳剂用量的工艺知识与应用(1)

以下有不对处请指正
    先了解一下计算原理，再计算渗碳剂用量变得十分容易。
一．渗碳层深度
在渗碳温度、碳势保持一致时，低碳钢、某种合金钢渗碳层总深度与渗碳时间的平方根成正比：
           d = Φt^1/2

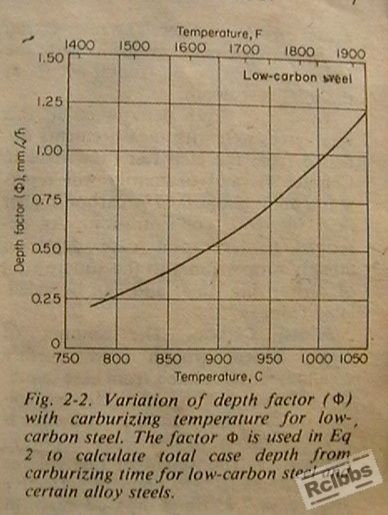

比例系数Φ与渗碳温度而变化见下图



二. 近似的碳浓度分布是一直线

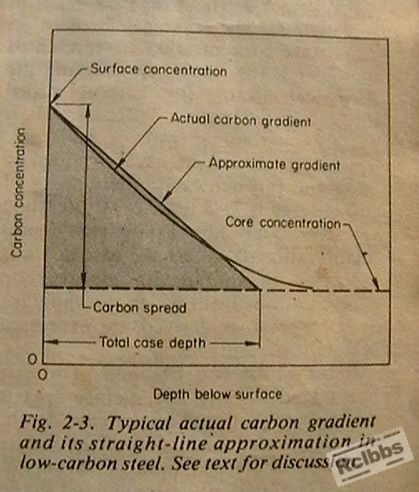

常用渗碳钢表面碳浓度0.6―1.2%C心部含碳量0.12―0.25%C时，下图中近似的碳浓度直线与典型的实际碳浓度分布曲线十分接近，近似的碳浓度直线下三角形面积与实际碳浓度分布曲线下的面积没有大的误差。


三．总渗碳层
由表面至近似的碳浓度直线与心部碳浓度线之交点的距离为总渗碳层深度，总渗碳层深度处的碳浓度比心部碳浓度高0.07%C
四．添加的碳 added  carbon
渗碳面积为 1 M²，而渗碳层深度为mm=0.001M，因此重量为kg由原7850倍变为7.85倍，平均增加的碳浓度（重量）为1/2（计算直角三角形面积）×1/100×碳浓度差的百分数值 ，这样每1M²表面积添加的碳重量7.85（渗碳层浓度差）/200 或0.04（渗碳层浓度差），这里 渗碳层为mm，碳浓度差为重量百分数。
五．总面积A(M²)时渗碳第1小时添加的碳重量K(kg):
     K =  0.04ΔCAΦ
渗碳时间为t时添加的碳重量Kt^1/2，某一瞬时重量为K/(2t^1/2)。
渗碳第1小时瞬时添加的碳重量为K/2。
以上内容均从《渗碳和碳氮共渗》书中摘编

六．渗碳剂总重量计算
由渗碳剂的碳当量计算出渗碳剂总重量
