急！！高手请帮忙看看这40Cr金相组织是什么组织

wjjcool · 发表于 2011-12-30 08:39:59

本帖最后由 wjjcool 于 2011-12-30 08:42 编辑

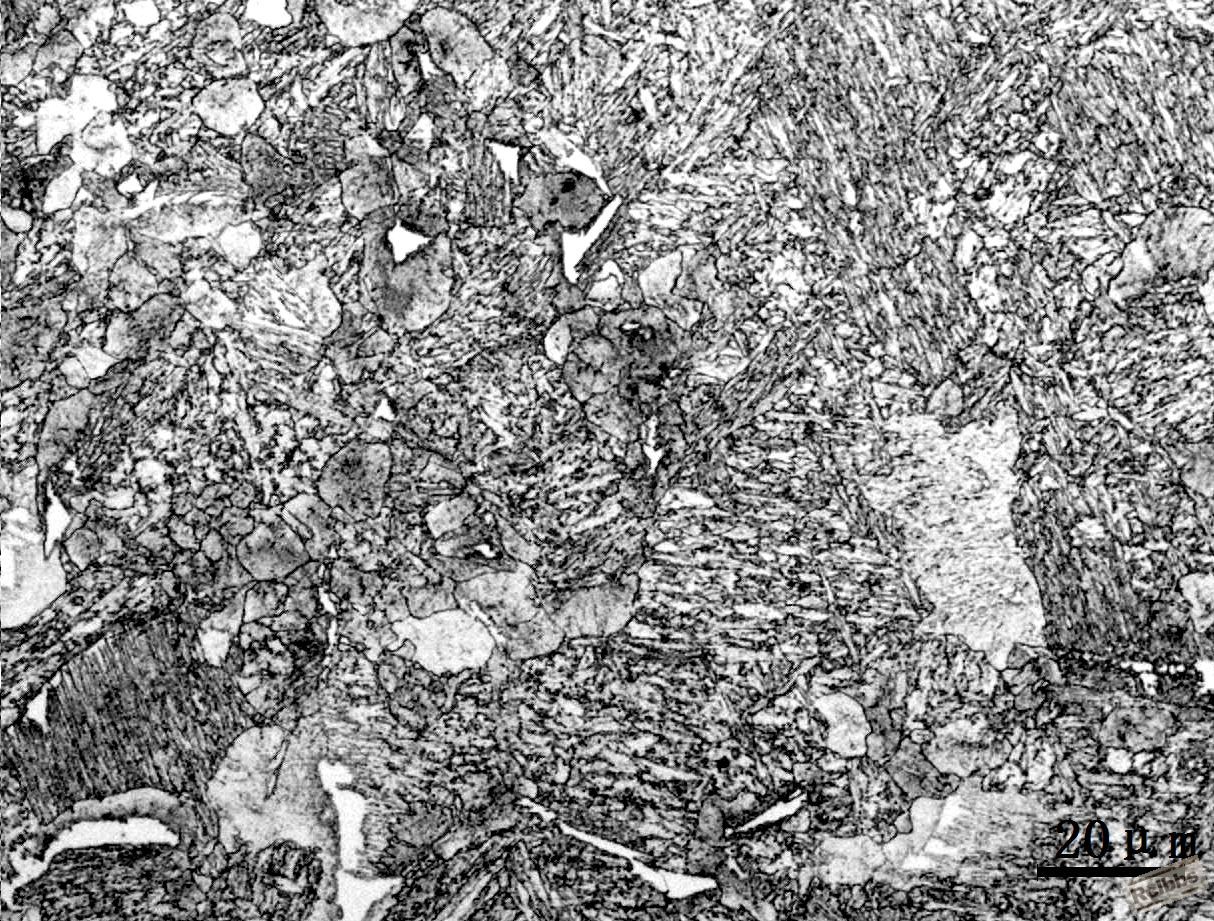

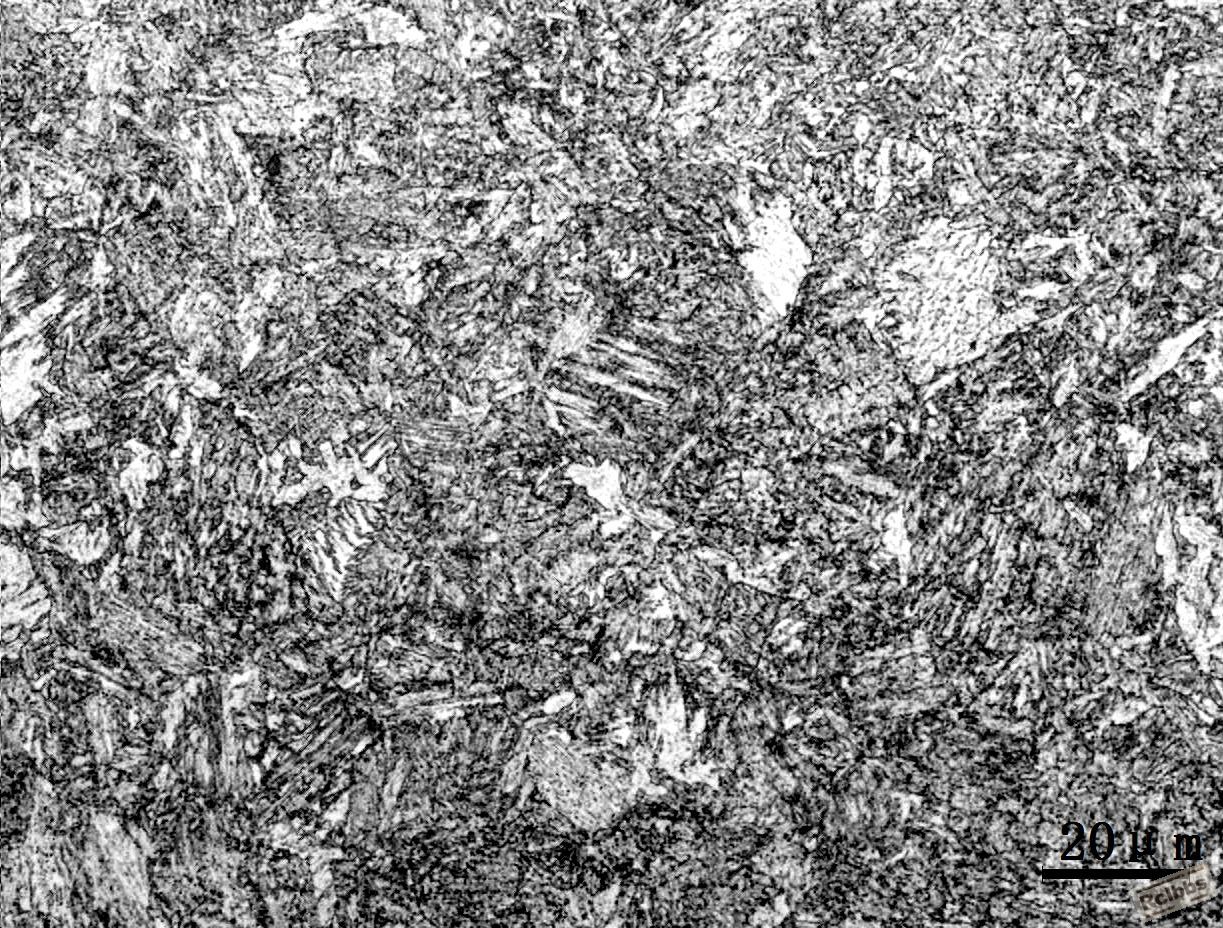

下面是两个样品上的照的显微组织照片，高手请指教！
以下照片均为500倍放大

我心飞翔eric · 发表于 2011-12-30 15:03:46

这是什么状态的试样？

monk2461 · 发表于 2011-12-30 20:02:38

认不清，但是感觉是不良组织，第一张大块不均匀的白色组织应该是铁素体吧~加热不充分或冷却不足一样

我心飞翔eric · 发表于 2011-12-30 20:10:44

还望高手指教！

zhaoyun123 · 发表于 2012-2-18 14:35:09

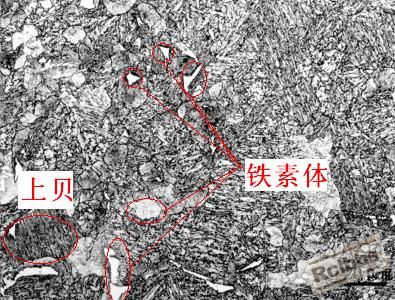

尚贺军发表于 2011-12-30 20:10
还望高手指教！

你标的下面的铁素体右边怎么会没有明显边界呢？

xiaochuan000123 · 发表于 2012-2-24 12:07:35

组织中友上贝+块状铁素体+索氏体，感觉是调质态的，调质级别7级。

紫琅人 · 发表于 2012-2-26 00:33:24

同意六楼的看法，组织形态是上贝+块状铁素体+索氏体，是处于调质组织，但是热处理淬火工艺不良出现现在的样子，不知楼主技术要求是怎样的？

		自动登录	找回密码
密码			免费注册

[求助] 急！！高手请帮忙看看这40Cr金相组织是什么组织
