[求助] 20CrMoH淬火工艺讨论

[复制链接]

longzheng

签到天数: 4 天

[LV.2]偶尔看看I

发表于 2012-2-16 21:23:48 | 显示全部楼层 |阅读模式

材料为20CrMoH的小轴套，壁厚只有5毫米，GB25744-2010钢件渗碳淬火金相检验要求，表面硬度HV650-800，心部硬度HV300-430心部F控制在3级以内，即组织允许为低碳M+少量F或全M。这是客户要求我们的。

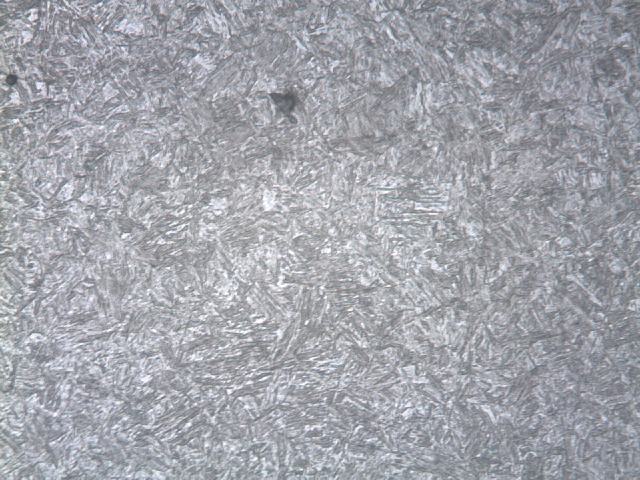

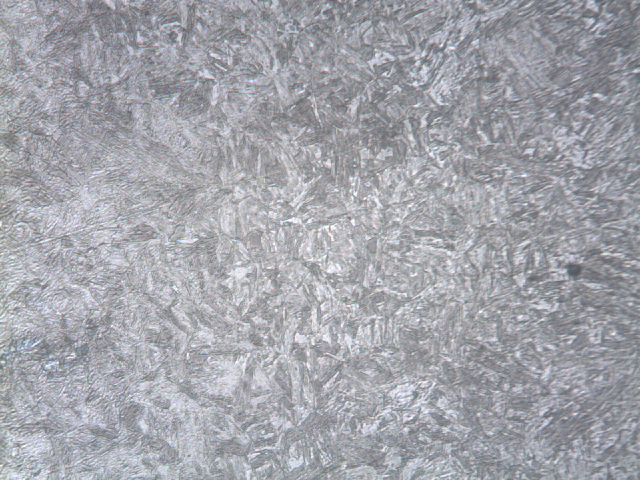

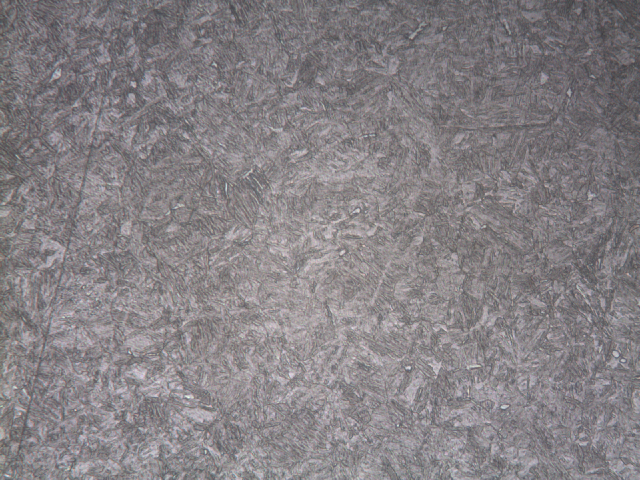

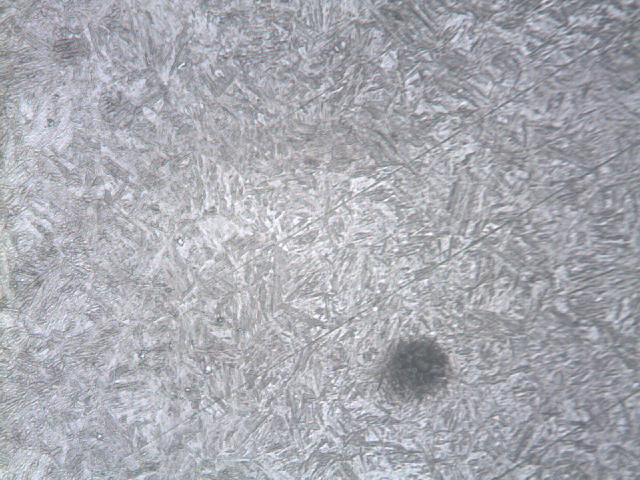

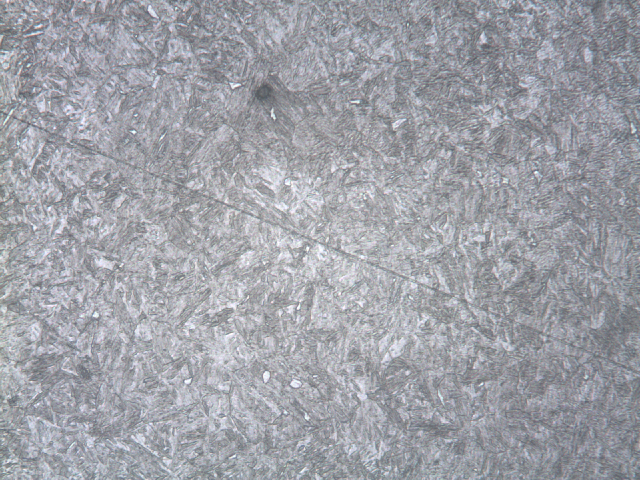

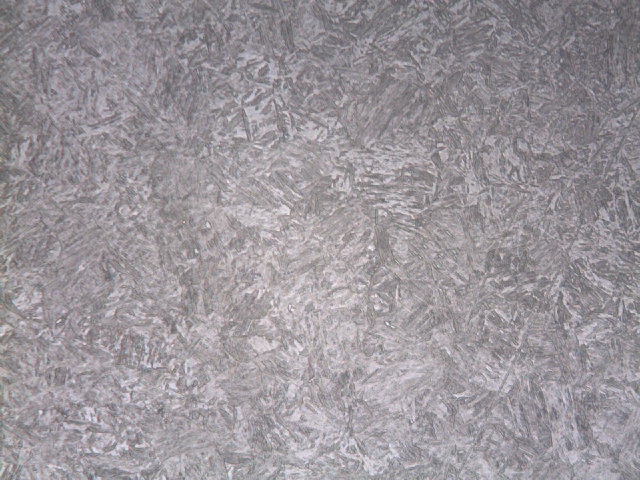

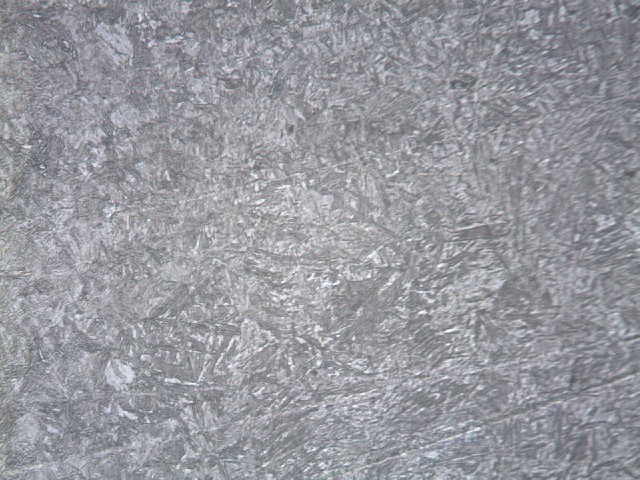

因为我们的设备无多用炉，只有进行网带炉或盐炉加热试验，采用了快速淬火油或分级淬火油冷却，试图通过改变油温来满足技术要求。但做了多次试验，发现心部组织控制在3级内后，为M+极少量的F，或无F，心部的硬度始终在450-470HV，无法满足要求。各位，有什么好的方法呢？

淬火
