请问有知道GSN或者LCN是什么热处理的简称吗？可能是日企通用标准。

大猫 · 发表于 2012-2-27 12:49:29

请问有知道GSN或者LCN是什么热处理的简称吗？可能是日企通用标准

孤鸿踏雪 · 发表于 2012-2-27 13:28:46

本帖最后由孤鸿踏雪于 2012-2-27 13:29 编辑

瞎蒙一下：应该是一种软氮化处理。

大猫 · 发表于 2012-2-27 13:41:15

你蒙对了！

LCN，继续蒙一下，我还没查到！:lol

不过我猜估计是“碳氮共渗”？Liquid carbon Nithiding？但是碳氮共渗是用液体的吗？

孤鸿踏雪 · 发表于 2012-2-27 14:52:51

大猫发表于 2012-2-27 13:41
你蒙对了！

这句话应该翻译为“液体碳氮共渗”。

大猫 · 发表于 2012-2-27 15:42:53

碳氮共渗是用什么作原料的？你了解吗？

孤鸿踏雪 · 发表于 2012-2-27 16:06:23

本帖最后由孤鸿踏雪于 2012-2-27 16:07 编辑

大猫发表于 2012-2-27 15:42
碳氮共渗是用什么作原料的？你了解吗？

   碳氮共渗  碳氮原子同时渗入工件表面的一种化学热处理工艺。起初，液体碳氮共渗是在含氰根的盐浴中进行的，故此，又称氰化。按共渗温度，碳氮共渗可分为低温（500~560℃）、中温（780~850℃）和高温（880~950℃）三种。前者以渗氮为主，又称氮碳共渗，后者以渗碳为主，习惯上所说的碳氮共渗主要指中温气体碳氮共渗。
（1）液体碳氮共渗  又称为盐浴碳氮共渗。采用含氰化物的盐浴作为共渗介质，利用氰化盐分解产生的活性碳、氮原子进行共渗，也称氰化。
（2）气体碳氮共渗  把含有C、N原子的气体或液态有机化合物通入炉内，使其在一定温度下析出碳和氮的活性原子并渗入工件表面的工艺。如在渗碳性气氛中添加5～10％的NH3，在650～850℃之间进行15min到3h的处理，然后油冷淬火。气体碳氮共渗不用氰盐，只要把一般气体渗碳设备稍加改装，便可进行共渗处理。

看看这个帖子http://www.rclbbs.com/forum.php? ... 4&fromuid=31405

大猫 · 发表于 2012-2-27 16:20:20

OK，受教了，3q！

:D

daniel-li · 发表于 2012-2-28 10:54:17

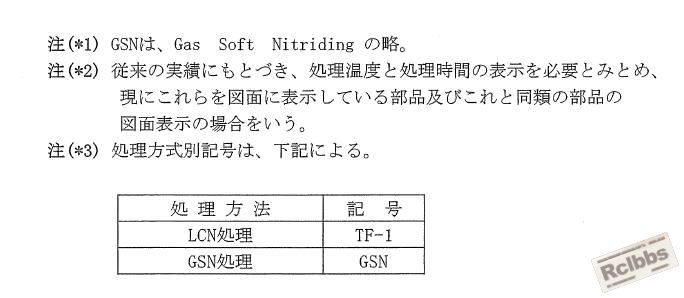

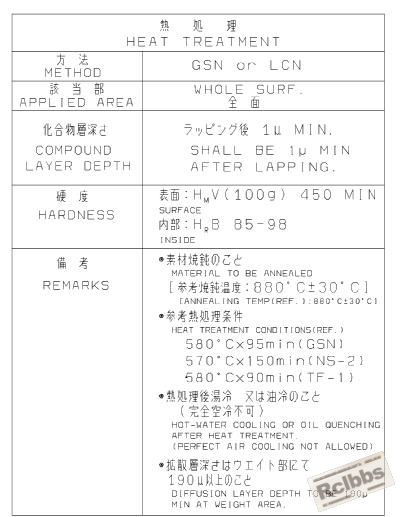

杨工那个可不是蒙的。LCN应该是 liquid carbonitriding。按图片提供的其他信息，此处的LCN应该是如杨工说的，低温氰化

dhzhou888 · 发表于 2012-2-28 11:37:12

这个是日本热处理术语的简称，不是标准。GSN的日语是气体软室化，就是气体软氮化。LCN是液体氮碳共渗，就是QPQ工艺。日本和德国较早开发无污染盐浴复合处理法，他们利用有机物与无机物原料配制成了由高氰酸根与碳酸盐组成的氮化基盐，该基础盐叫TF1，所以日本有时把该工艺简称TF1，用以区别有毒的氮碳共渗工艺。后来美国人对其进行了改进，变成了有名的QPQ技术了。

大猫 · 发表于 2012-2-28 16:50:57

dhzhou888 发表于 2012-2-28 11:37
这个是日本热处理术语的简称，不是标准。GSN的日语是气体软室化，就是气体软氮化。LCN是液体氮碳共渗，就是 ...

谢谢周工，原来LCN和所谓的QPQ是一个意思啊？我还以为QPQ只是“黑化处理”的简称呢？

		自动登录	找回密码
密码			免费注册

[求助] 请问有知道GSN或者LCN是什么热处理的简称吗？可能是日企通用标准。

本帖子中包含更多资源

本帖子中包含更多资源

评分

评分
