3Cr2W8V开裂分析求指导

菜鸟向前冲 · 发表于 2012-3-4 12:47:10

本帖最后由菜鸟向前冲于 2012-3-4 12:49 编辑

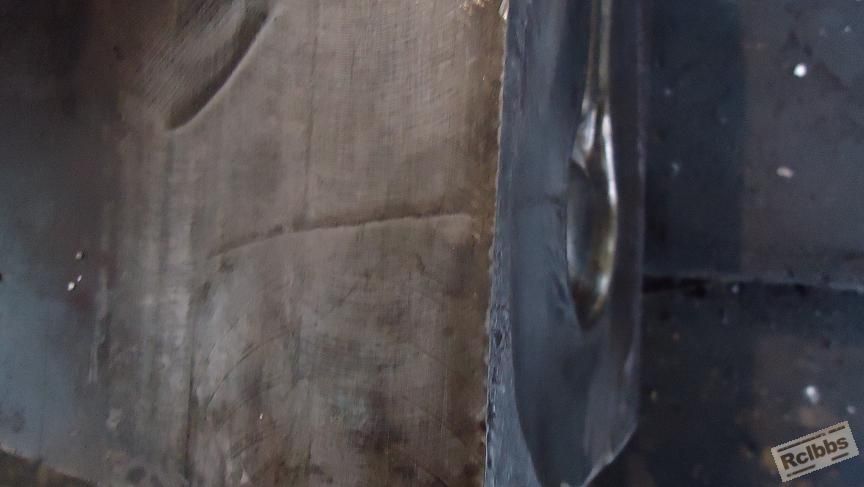

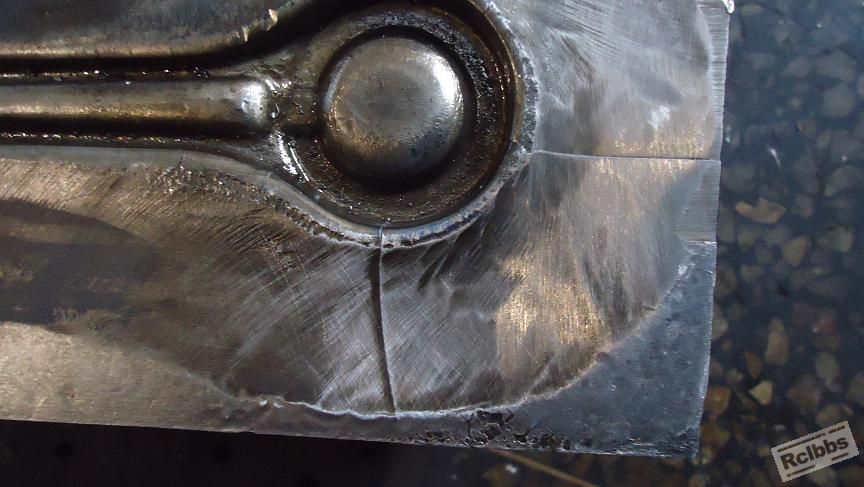

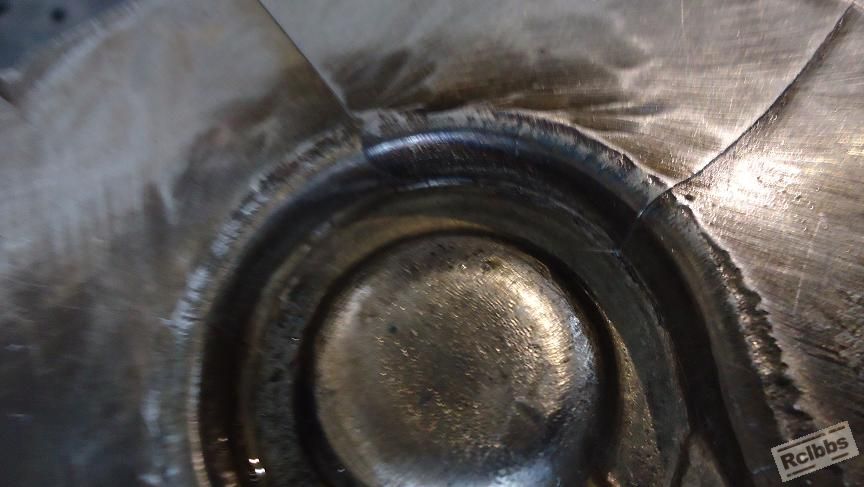

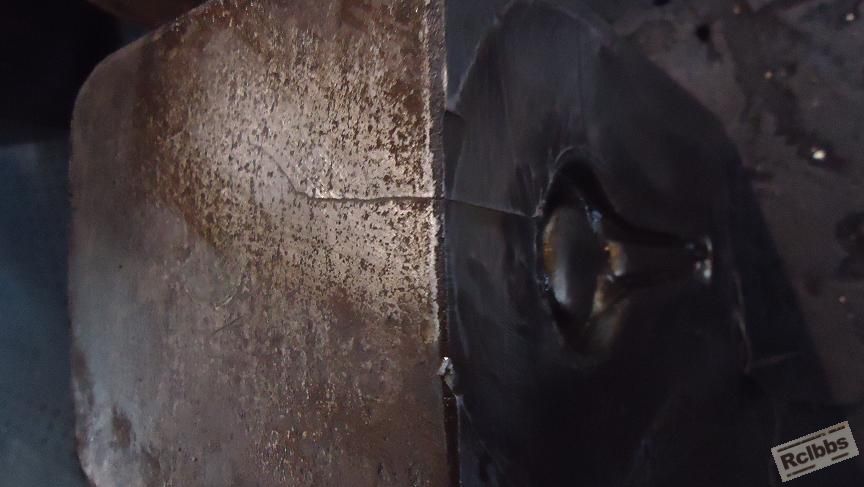

有4块3Cr2W8V的材料，在热锻锻打了不久后裂了，尺寸是100*100*200，工艺是650*90，30分钟到850*120，40分钟到1100*120，预冷2分钟，油冷30分钟，求助，想线切割取样分析，应该怎么切？照了4张图：

孤鸿踏雪 · 发表于 2012-3-4 13:31:06

模具淬火后有多高温度回火？回火后的硬度？模具使用前是否经过预热？如何预热的？

菜鸟向前冲 · 发表于 2012-3-4 14:01:35

孤鸿踏雪发表于 2012-3-4 13:31
模具淬火后有多高温度回火？回火后的硬度？模具使用前是否经过预热？如何预热的？

回火用的是580*5小时，3次，回火后硬度在46-48之间，模具使用前用火焰喷枪预热，具体的操作不是很确定

热处理技师 · 发表于 2012-3-4 14:11:52

似乎自己进行焊接过，原因在此

孤鸿踏雪 · 发表于 2012-3-4 14:37:24

本帖最后由孤鸿踏雪于 2012-3-4 14:39 编辑

菜鸟向前冲发表于 2012-3-4 14:01
回火用的是580*5小时，3次，回火后硬度在46-48之间，模具使用前用火焰喷枪预热，具体的操作不是很确定

这套模具应是在型腔成型后进行热处理的，成型是采用电脉冲加工的，电脉冲后，加工面的放电加工再凝固层、放电白层，是否清除干净彻底？是否进行过稳定化的去应力处理？
另外，按照技师的猜想，如果模具经历过焊补处理，那么焊补是在热处理淬火前？还是在其后？焊补后是否经过去应力处理？

菜鸟向前冲 · 发表于 2012-3-4 17:01:51

孤鸿踏雪发表于 2012-3-4 14:37
这套模具应是在型腔成型后进行热处理的，成型是采用电脉冲加工的，电脉冲后，加工面的放电加工再凝 ...

谢谢，能否指导下从哪个位置取样好？

这个是真空淬火后用数控铣后再用电脉冲加工型腔，我想切下来看一下，但是不知道切哪里好

孤鸿踏雪 · 发表于 2012-3-4 17:09:16

本帖最后由孤鸿踏雪于 2012-3-4 17:10 编辑

菜鸟向前冲发表于 2012-3-4 17:01
谢谢，能否指导下从哪个位置取样好？
这个是真空淬火后用数控铣后再用电脉冲加工型腔，我想切下来看一 ...

个人愚见：切样应在裂纹附近选择，尽量保留一个型腔面、断裂面（即然裂口暴露出来）。

台州大发模料li · 发表于 2012-3-5 11:51:29

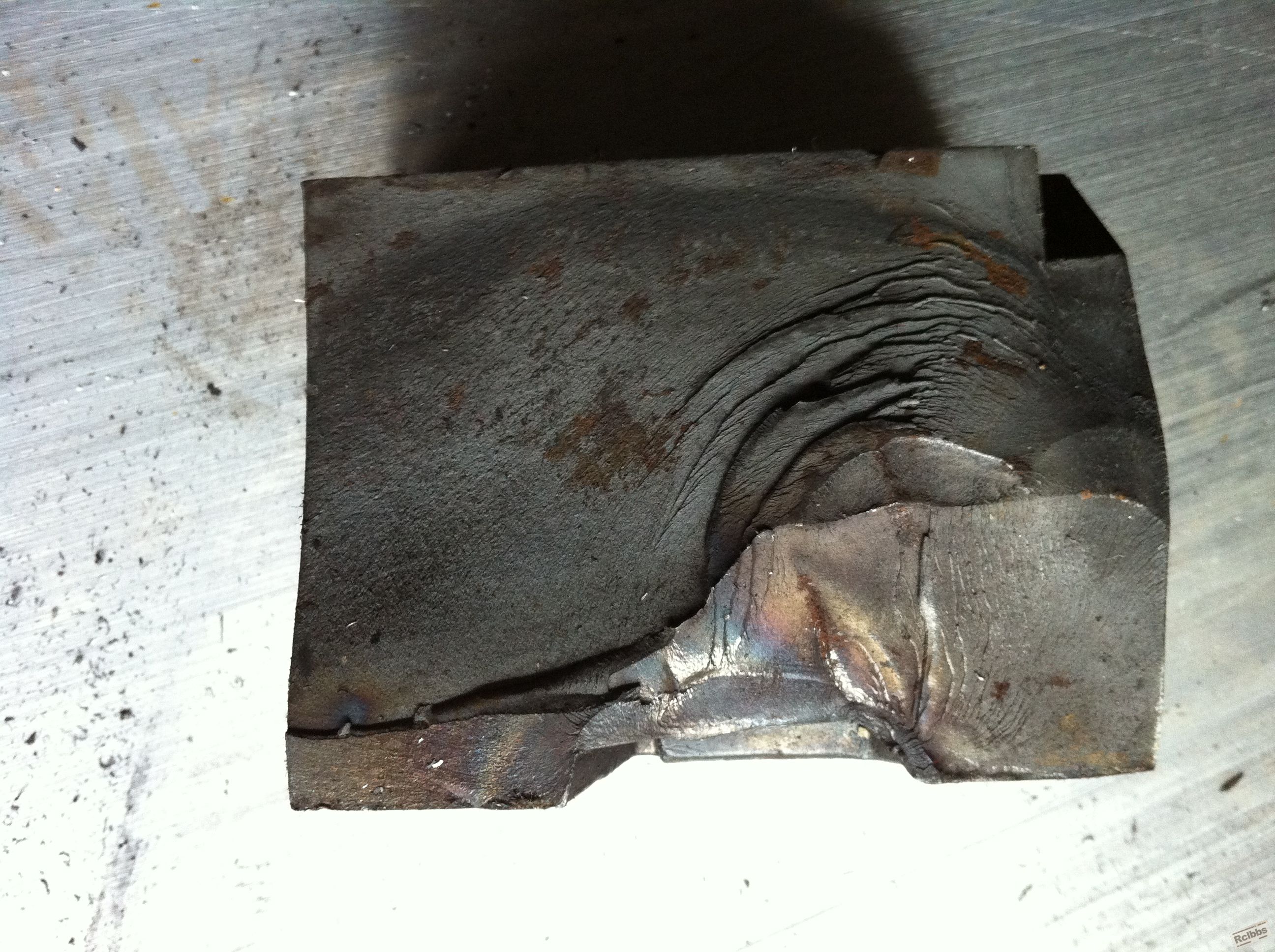

和我的3CR2W8锻模一样，我的比你的断的还厉害

台州大发模料li · 发表于 2012-3-5 11:52:44

我的也是淬火后加工，电火花，在电火花的时候出现裂纹了。

xiaochuan000123 · 发表于 2012-3-5 12:30:37

这个是柴油机连杆模具吗，楼主是做连杆的？。。。。。。。。

菜鸟向前冲 · 发表于 2012-3-5 15:28:15

xiaochuan000123 发表于 2012-3-5 12:30
这个是柴油机连杆模具吗，楼主是做连杆的？。。。。。。。。

连杆也在做的~~呵呵，热锻模一系列的
