各位前辈专家，请帮分析这些轴承套圈金相应评几级！不胜感谢！

金相美女 · 发表于 2012-3-9 11:52:31

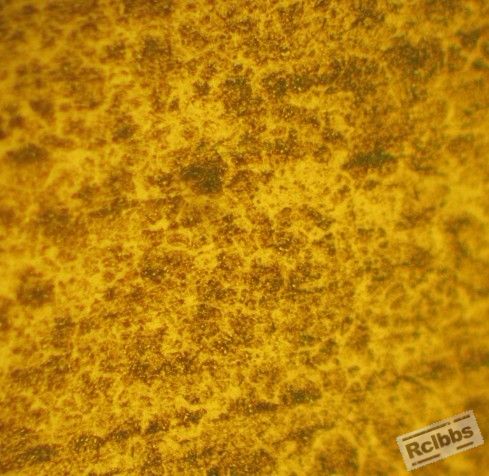

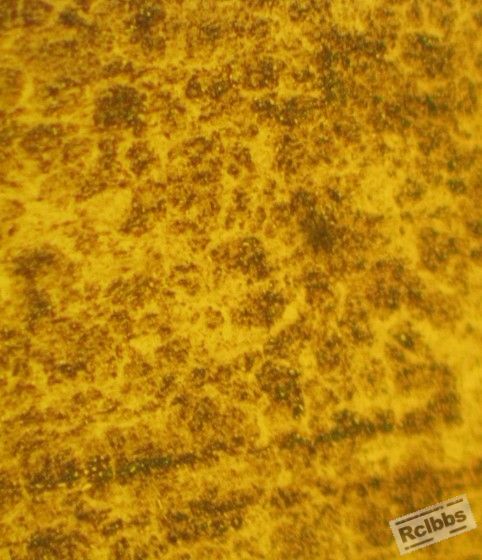

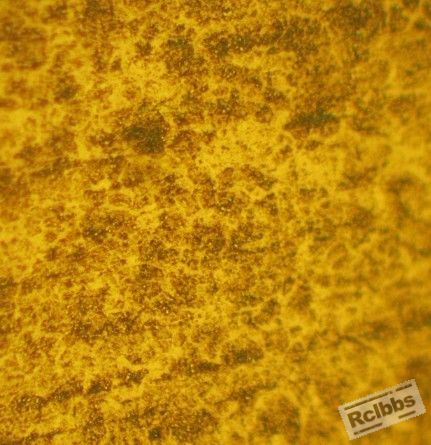

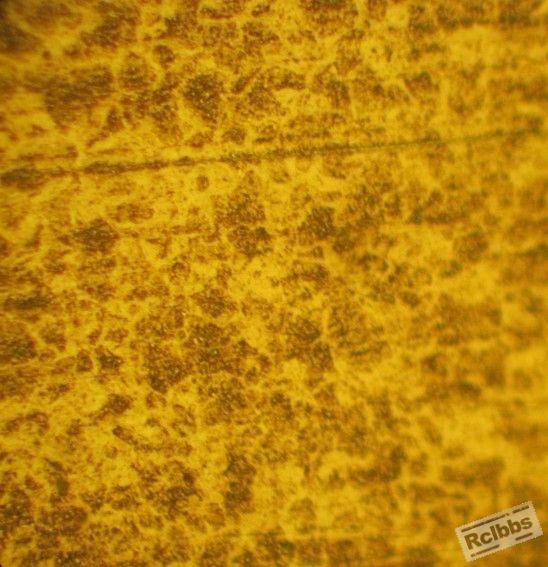

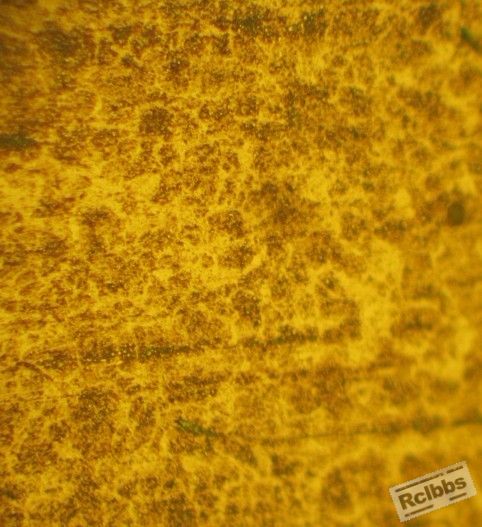

我刚开始接触轴承金相检测，没有经验，以下图片是我做的试样，请大家帮助我该怎样评级，评几级？拍照设备水平有限，见谅！

zhaozhihua · 发表于 2012-3-9 18:43:20

总体上楼主的制样不好，不但抛光不好，腐蚀也有问题。
建议楼主重新制样试试。
从楼主图片上看，好像金相组织不高，没有明显的针状马氏体。
对图片的评级暂持保留意见，不清晰。

zhaozhihua · 发表于 2012-3-9 18:45:41

划痕、腐蚀太浅
从金相上看，金相组织应该在2-3级。
建议楼主重新制样。

maike · 发表于 2012-3-9 20:12:09

楼主的式样是不是没有经过回火啊

布老虎 · 发表于 2012-3-11 13:54:25

楼主试样制备水平有待提高哦！

fengzhonghenji · 发表于 2012-3-13 14:25:33

基本上是在2-3级之间，制样有待提高啊，得多磨多练啊

阿冬之之 · 发表于 2012-3-17 19:07:29

同意3级。试样回火应充分。腐蚀要刚好，针长是依据。

金相美女 · 发表于 2012-3-14 16:03:39

多谢各位，试样是860淬火，185回火。请多指导

lypeony · 发表于 2012-3-14 14:34:51

马氏体3级，有划痕，腐蚀不够

紫琅人 · 发表于 2012-3-14 13:26:30

初步看图片像五级了，细看没明显的针状马氏体组织，级别在于2~3级左右；划痕比较多，腐蚀度不合理，光亮度偏亮，热处理工艺状态不清楚，是否能说明；总之重新制样腐蚀

仙都热工 · 发表于 2012-3-22 11:06:33

我评4级

:)，，，，，，

刘武乐 · 发表于 2012-3-20 07:51:03

3级，很常见的组织。

:P

yfdwjt · 发表于 2012-3-19 08:59:48

本帖最后由 yfdwjt 于 2012-3-19 09:01 编辑

金相美女发表于 2012-3-14 16:03
多谢各位，试样是860淬火，185回火。请多指导

图片不清晰，评级可能误差较大，从你的工艺及图片上看，我认为淬火组织3--4级。

		自动登录	找回密码
密码			免费注册

[讨论] 各位前辈专家，请帮分析这些轴承套圈金相应评几级！不胜感谢！
