帮忙分析两张拉伸试验的对比图。

ys362 · 发表于 2012-3-28 14:27:12

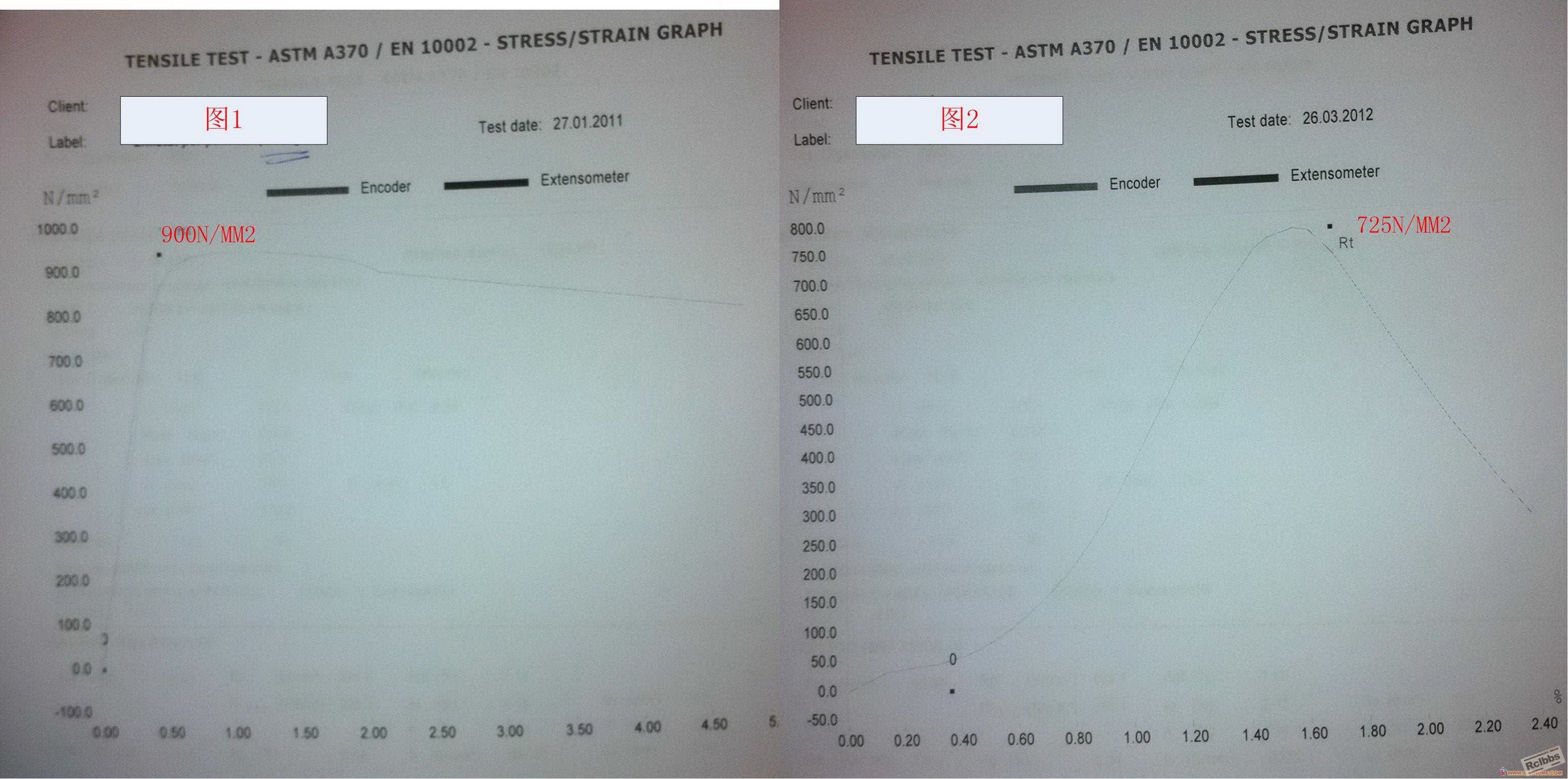

如图：

图1材质是冷硬低碳钢,具体牌号未知，图2是冷硬Q235。
1.两张图的横坐标代表什么？
2.从图像上面能判断2张图不是同种材料吗？
3.若图一和图二是同种材料，这种偏差可能发生吗？
4.同一批次的冷轧料他们的强度偏差会有这么大吗？

我是材料学门外汉，希望各位不吝赐教啊。谢谢

chijunfeng · 发表于 2012-3-28 14:44:41

不是很专业不过图二冒失有明显屈服如果试棒没问题同样材质应该不会出现

ys362 · 发表于 2012-3-28 14:51:54

chijunfeng 发表于 2012-3-28 14:44
不是很专业不过图二冒失有明显屈服如果试棒没问题同样材质应该不会出现

谢谢你的回复。试验应该不是试棒吧？！..图二我们提供的材料是1.7x19mm的带钢。

chijunfeng · 发表于 2012-3-28 14:52:23

纵坐标应该是应力曲线横的是应变曲线~横坐标是嘛单位

ys362 · 发表于 2012-3-28 14:55:11

chijunfeng 发表于 2012-3-28 14:44
不是很专业不过图二冒失有明显屈服如果试棒没问题同样材质应该不会出现

图1后面的曲线较2平缓是什么情况？是试验方法问题，还是材质相差太远？

ys362 · 发表于 2012-3-28 14:59:48

chijunfeng 发表于 2012-3-28 14:52
纵坐标应该是应力曲线横的是应变曲线~横坐标是嘛单位

是啊是什么单位。。。请问国产Q235冷轧料能做到925N/MM2的强度吗？

chijunfeng · 发表于 2012-3-28 15:02:54

本帖最后由 chijunfeng 于 2012-3-28 15:04 编辑

个人觉得如果是同样的工艺那就是材质有差别
试样没问题吧不怕笑话我们曾经因为式样加工问题出现过差距很大的拉伸结果

chijunfeng · 发表于 2012-3-28 15:08:57

ys362 发表于 2012-3-28 14:59
是啊是什么单位。。。请问国产Q235冷轧料能做到925N/MM2的强度吗？

不好意思我们是热锻这个帮不到你热锻是肯定不能到，不过冷轧不就是提高强度的么极限不清楚

aaron01 · 发表于 2012-3-28 15:10:04

拉伸曲线又名应力-应变曲线，纵坐标是应力，横坐标是应变；
如果两个材料的热处理状态一致的话，不会有那么大差别，只能认为是材料不同，或者热处理状态不同。

ys362 · 发表于 2012-3-28 16:49:35

aaron01 发表于 2012-3-28 15:10
拉伸曲线又名应力-应变曲线，纵坐标是应力，横坐标是应变；
如果两个材料的热处理状态一致的话，不会有那么 ...

谢谢你的专业评论，对我很有用

sweller · 发表于 2012-3-28 16:55:57

这是实际的拉伸曲线不是应力应变曲线，纵坐标是加载力大小，横坐标是长度的增量！

ys362 · 发表于 2012-3-28 17:08:54

sweller 发表于 2012-3-28 16:55
这是实际的拉伸曲线不是应力应变曲线，纵坐标是加载力大小，横坐标是长度的增量！

哈哈有不同意见了! 那是不是同一种材料呢？

aaron01 · 发表于 2012-3-28 17:30:35

sweller 发表于 2012-3-28 16:55
这是实际的拉伸曲线不是应力应变曲线，纵坐标是加载力大小，横坐标是长度的增量！

你的回答有2个错误，让我们复习一下概念吧：

应力σ ：单位面积上试样承受的载荷。这里用试样承受的载荷除以试样的原始横截面积S0表示:
         F
   σ= ——
   S0

应变ε：单位长度的伸长量。这里用试样的伸长量除以试样的原始标距表示:
         Δl
   ε= ——
         l0

你看人家图示的曲线上纵坐标的单位是什么？是力还是应力？
你说的单位伸长量和应变有差别吗？

草原的风 · 发表于 2012-3-28 17:44:38

1.两张图的横坐标代表什么？答：横坐标代表伸长率，请看第二张图的%符号可知。
2.从图像上面能判断2张图不是同种材料吗？答：不确定，如果你确定一种是Q235的话，那么肯定是不同种材料，如果不是Q235的话不能够确定，因为即使同种材料，热处理状态不同，则力学性能也不同。
3.若图一和图二是同种材料，这种偏差可能发生吗？答：有可能发生，因为热处理状态不同，力学性能差异会很大。
4.同一批次的冷轧料他们的强度偏差会有这么大吗？答：不会，不可能会。

ys362 · 发表于 2012-3-28 17:50:05

aaron01 发表于 2012-3-28 17:30
你的回答有2个错误，让我们复习一下概念吧：

应力σ ：单位面积上试样承受的载荷。这里用试样承受的载 ...

恩你说得对哦，纵坐标是有单位的。

ys362 · 发表于 2012-3-28 17:52:14

草原的风发表于 2012-3-28 17:44
1.两张图的横坐标代表什么？答：横坐标代表伸长率，请看第二张图的%符号可知。
2.从图像上面能判断2张图不 ...

图二的材质我确定是Q235，谢谢你。通过你们的帮助，现在基本上认定两种材质不一样。

jackson · 发表于 2012-3-28 22:40:06

本帖最后由 jackson 于 2012-3-28 23:17 编辑

单从这两张曲线来看, 不能区别开来.

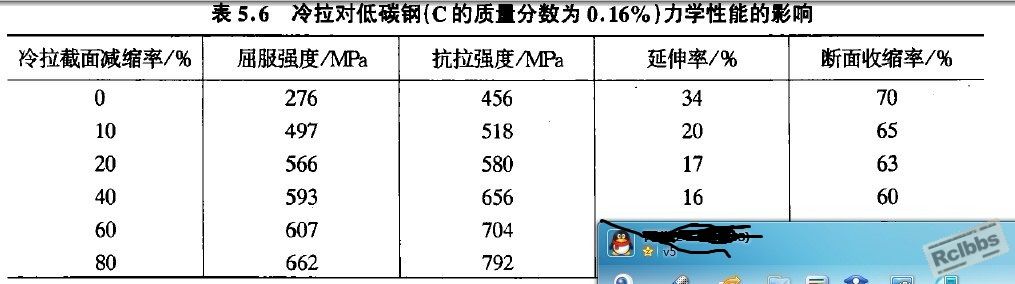

同种材料,如果变形的量不一样,强度也会不一样.特别是冷拉后的表面尺寸精度不一样,就很可能造成强度不一样.

上面的曲线强度是可以达到的.

廖继锷 · 发表于 2012-3-28 23:30:08

两张图的横坐标单位很明显不一样。

ys362 · 发表于 2012-3-29 11:12:56

jackson 发表于 2012-3-28 22:40
单从这两张曲线来看, 不能区别开来.

同种材料,如果变形的量不一样,强度也会不一样.特别是冷拉后的表 ...

我对试验方法不了解，这两张图是国外一个实验室测的，具体测试方法不知...

ys362 · 发表于 2012-3-29 11:13:53

廖继锷发表于 2012-3-28 23:30
两张图的横坐标单位很明显不一样。

一样的，只是单位长度不一样
