套圈热酸洗后呈麻点状是什么原因造成的

wangs2000 · 发表于 2012-4-11 15:37:48

本帖最后由 wangs2000 于 2012-4-16 08:30 编辑

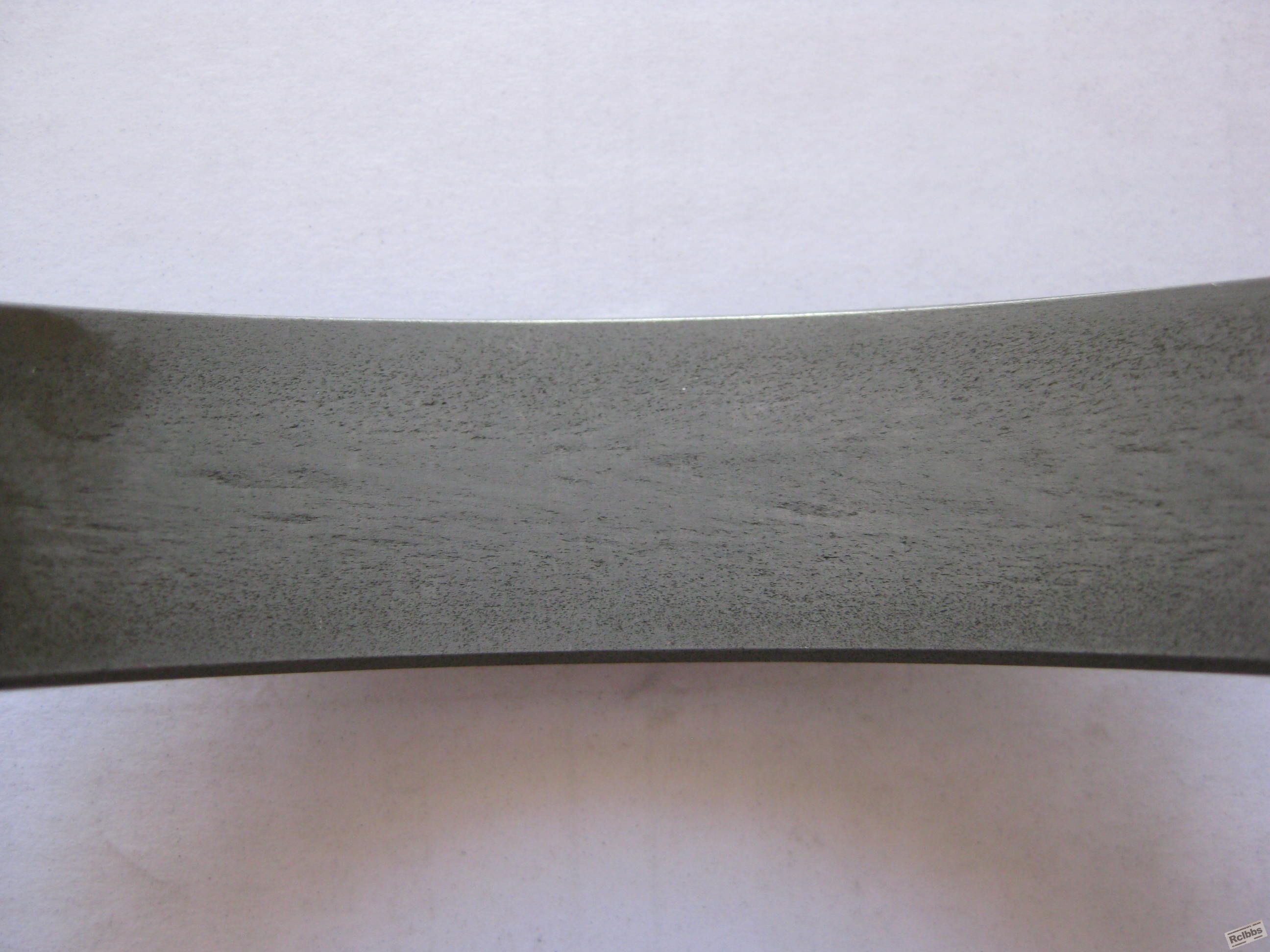

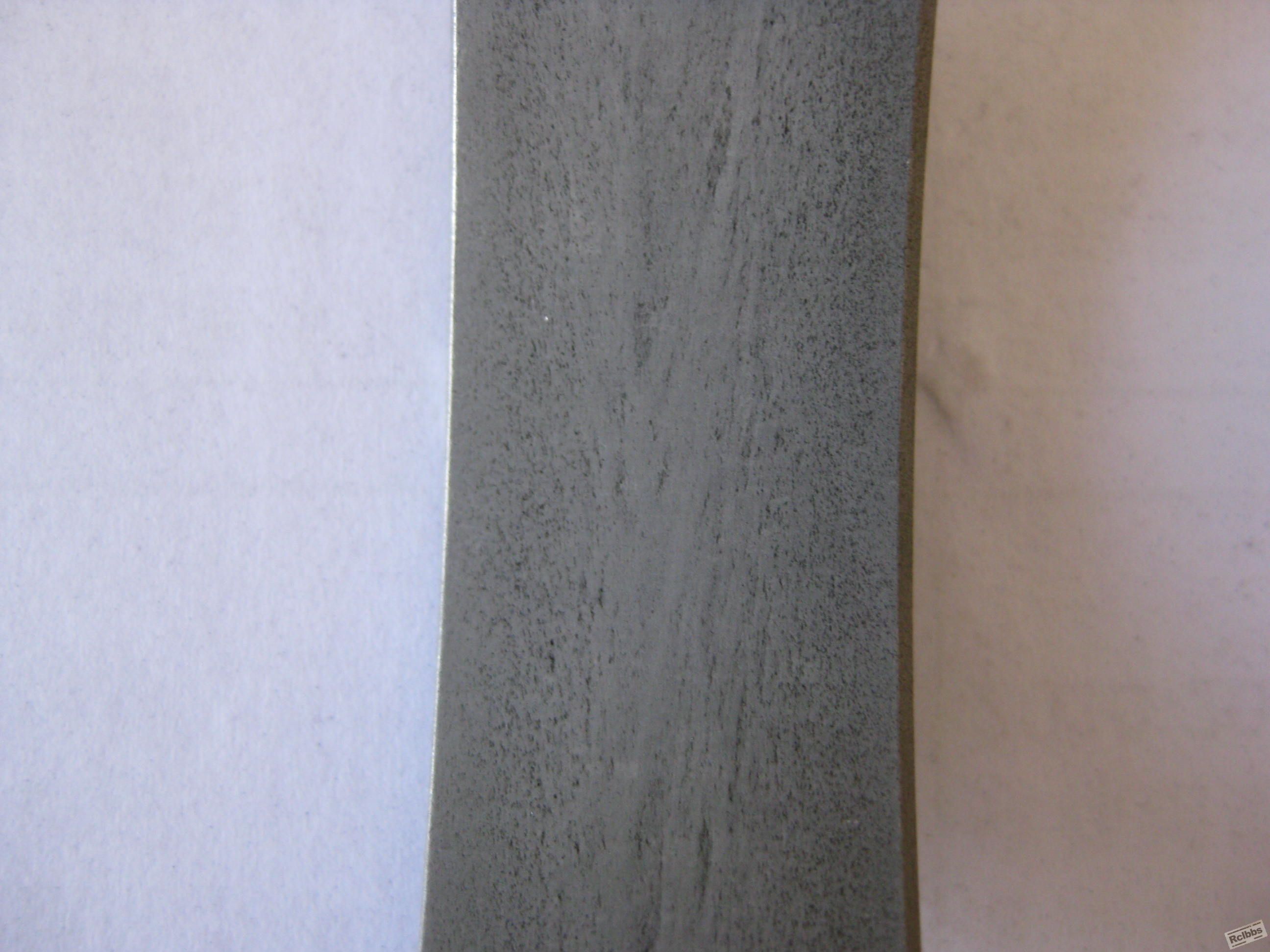

圆锥滚子轴承外圈成品热酸洗后部分套圈滚道呈细密的麻点状（无裂纹），外径及端面无此症状（光滑），之前冷酸洗部分滚道有轻微磨削烧伤，请教各位大虾是什么原因造成的？
热酸洗前看不到麻点且冷酸洗不一定有烧伤。

zHANG_999567 · 发表于 2012-4-12 08:04:23

中心蔬松引起的的，看看标准18254

刘武乐 · 发表于 2012-4-12 08:59:54

你最好拍个图片上来看看。

竹林风 · 发表于 2012-4-13 11:12:22

确认那些麻点不是脏东西！

落水残阳 · 发表于 2012-4-13 16:33:37

麻点？没图片不好说呀。可能是局部过烧了、材料疏松。剖开看看，如果没有过烧痕迹，而且你说的麻点呈圆洞状应该是疏松。如果麻点长宽比大于2了，就剖开看看是否有尖角及氧化，可能是过烧。
我刚遇到过一个轴承，外圈的滚道密麻点开裂，剖开后确认为过烧，但端面和外圆一点都没有。

zHANG_999567 · 发表于 2012-4-14 07:52:40

过烧出现麻点不用酸洗可用肉眼直接观察，但是楼主的麻点是酸洗后出现，就是说酸洗前是看不到缺陷的。因此不可能是过烧的。

刘武乐 · 发表于 2012-4-14 09:04:56

本帖最后由刘武乐于 2012-4-13 18:05 编辑

落水残阳发表于 2012-4-13 01:33
麻点？没图片不好说呀。可能是局部过烧了、材料疏松。剖开看看，如果没有过烧痕迹，而且你说的麻点呈圆洞状 ...

可否拍个图片大家看看看，我还没有见过过烧的麻点，想见识一下.

可以和楼主的图片对比一下

皮猴 · 发表于 2012-4-17 10:49:27

过酸洗也有可能出现腐蚀坑，挺类似

wangs2000 · 发表于 2012-4-17 21:26:08

皮猴发表于 2012-4-17 10:49
过酸洗也有可能出现腐蚀坑，挺类似

其他型号的多个套圈一起热酸洗没有出现麻点状啊！

皮猴 · 发表于 2012-4-18 08:42:11

接触加热源的地方腐蚀快，是否这些因素
假如担心疏松的话，还是复查下原材料

zHANG_999567 · 发表于 2012-4-18 15:19:08

皮猴发表于 2012-4-18 08:42
接触加热源的地方腐蚀快，是否这些因素
假如担心疏松的话，还是复查下原材料

疏松一般都在心部，应该是内径方向较明显的。

wangs2000 · 发表于 2012-4-18 20:56:09

zHANG_999567 发表于 2012-4-18 15:19
疏松一般都在心部，应该是内径方向较明显的。

外圈，就只有滚道上有麻点，外径和端面上没有，是否就是组织疏松，因为材料无法复查！

		自动登录	找回密码
密码			免费注册

[求助] 套圈热酸洗后呈麻点状是什么原因造成的
