H13 Q/T金相評等

leomet · 发表于 2012-4-19 10:43:47

本帖最后由 leomet 于 2012-4-21 23:46 编辑

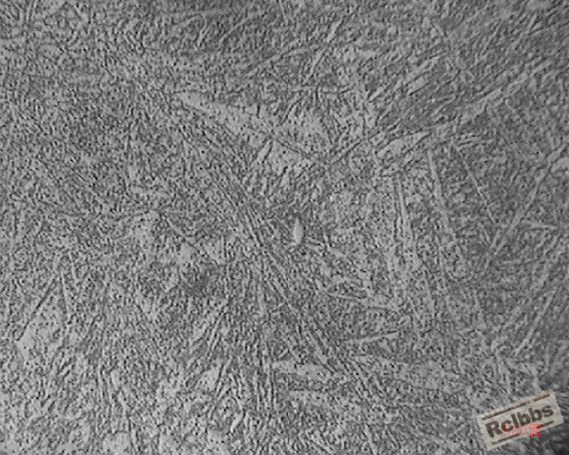

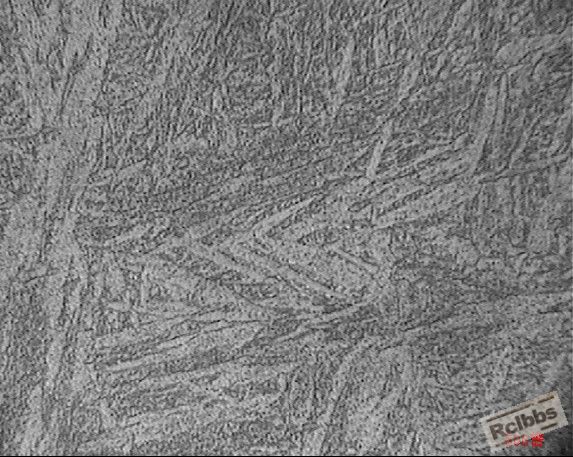

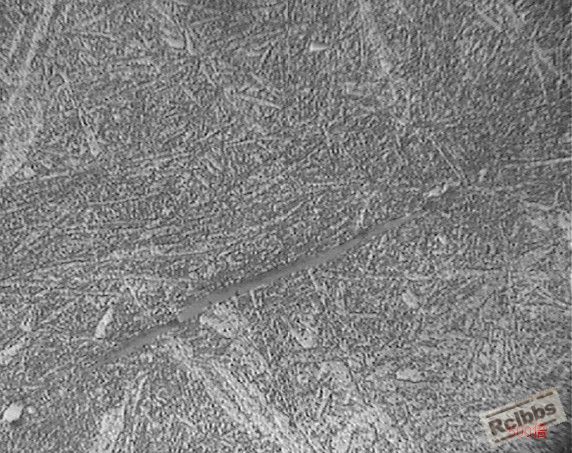

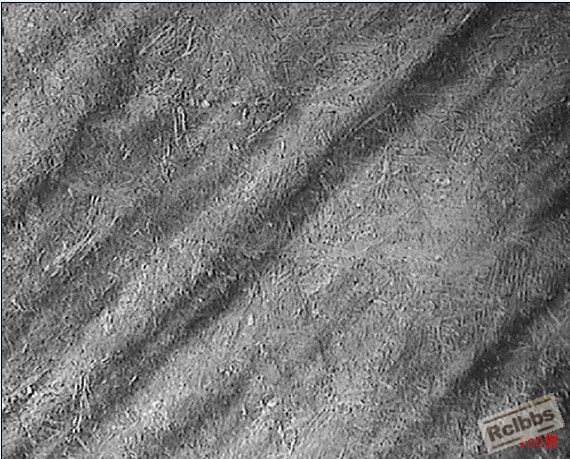

請大家聊聊你的看法

AISI H13 = JIS SKD 61

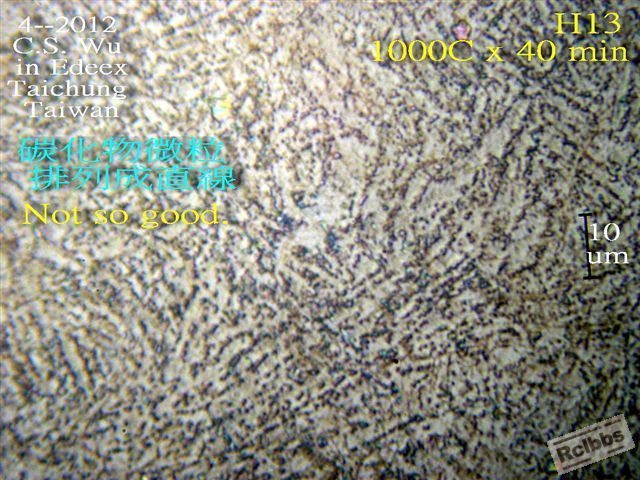

測試新真空爐 1000 C x 40 min

560x 3 hr 回火 3 次

硬度: HRC51

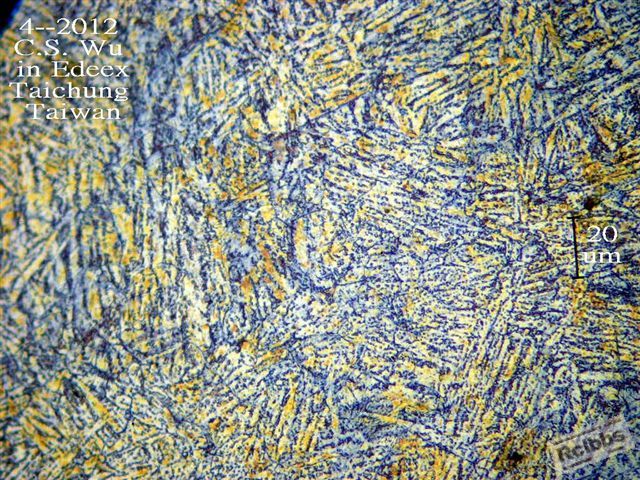

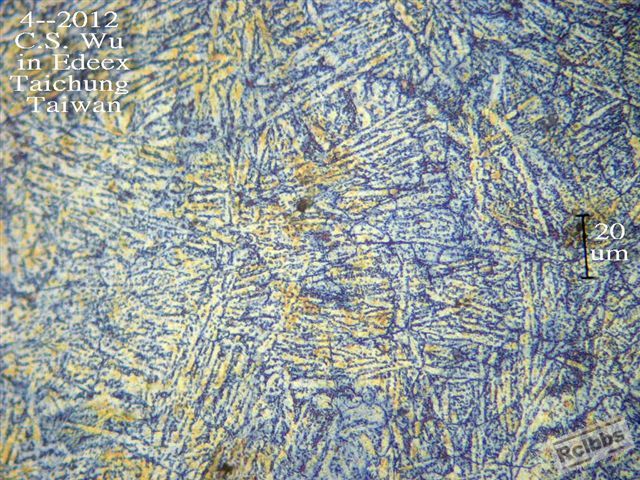

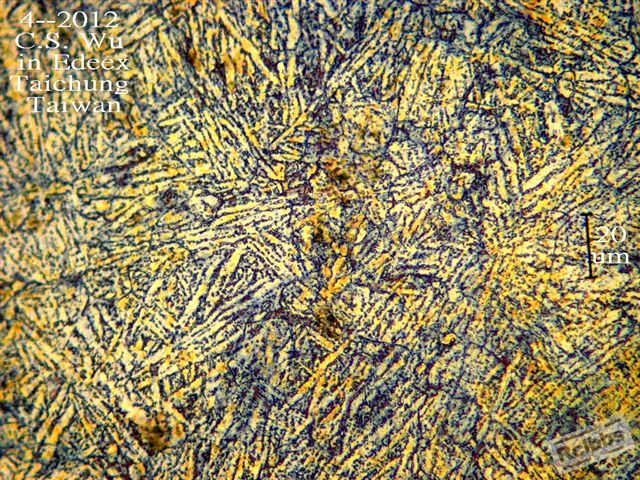

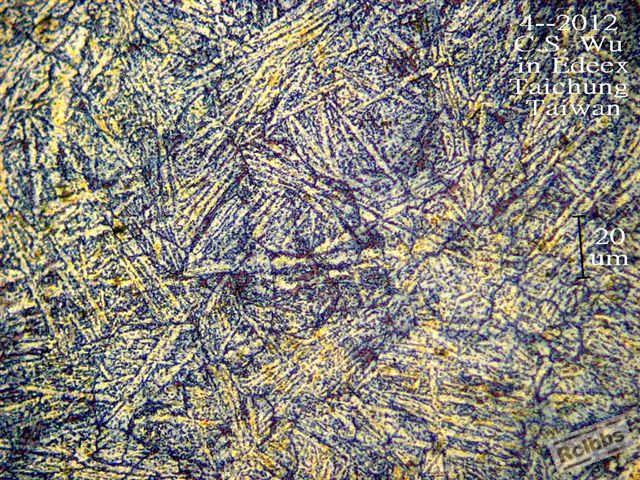

原材料的"竹葉狀or板條狀 M形貌"似乎都被保留下來.

shenfuhai · 发表于 2012-4-19 11:05:32

吴老师好。那些竹叶应该是原材锻造后缓冷形成的贝氏体，退火时形态予以保留，可见退火温度不够高；对吗？

再次淬火，形态仍然存在。这样的图片第一次见到。长见识了。

anxy982 · 发表于 2012-4-19 11:17:29

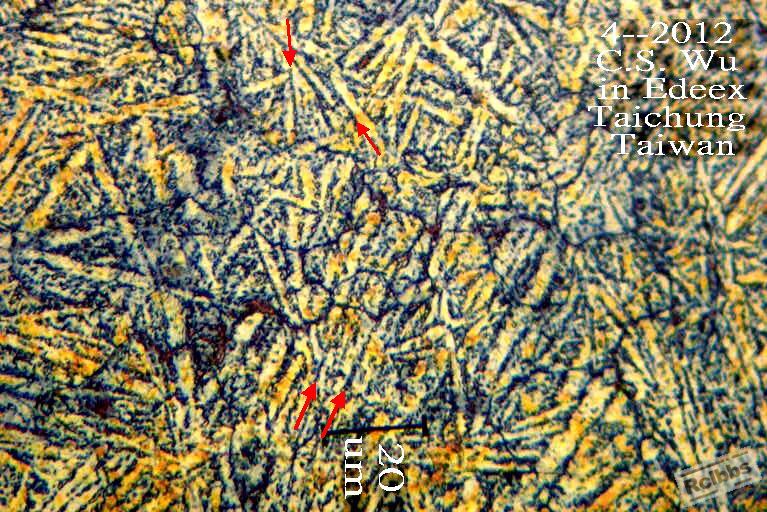

个人觉得前几副图中有明显的网状碳化物。測試新真空爐 1000 C x 40 min。，40min是否太短？

leomet · 发表于 2012-4-19 21:44:33

本帖最后由 leomet 于 2012-4-20 09:24 编辑

shenfuhai 发表于 2012-4-19 11:05
吴老师好。那些竹叶应该是原材锻造后缓冷形成的贝氏体，退火时形态予以保留，可见退火温度不够高；对吗？
...

原材料應是以調質獲得碳化物微粒.
其金相照片我找出後再上傳.

leomet · 发表于 2012-4-19 21:48:28

anxy982 发表于 2012-4-19 11:17
个人觉得前几副图中有明显的网状碳化物。測試新真空爐 1000 C x 40 min。，40min是否太短？

网状碳化物何在? 能以箭頭指出嗎?

anxy982 · 发表于 2012-4-20 11:12:00

leomet 发表于 2012-4-19 21:48
网状碳化物何在? 能以箭頭指出嗎?

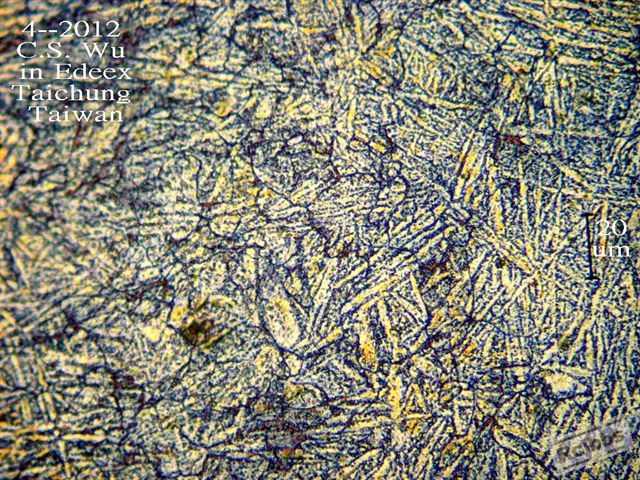

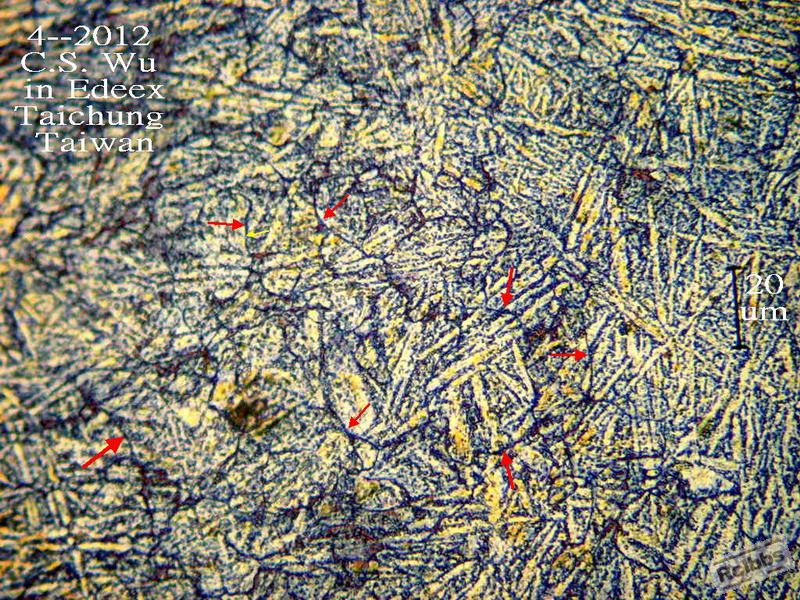

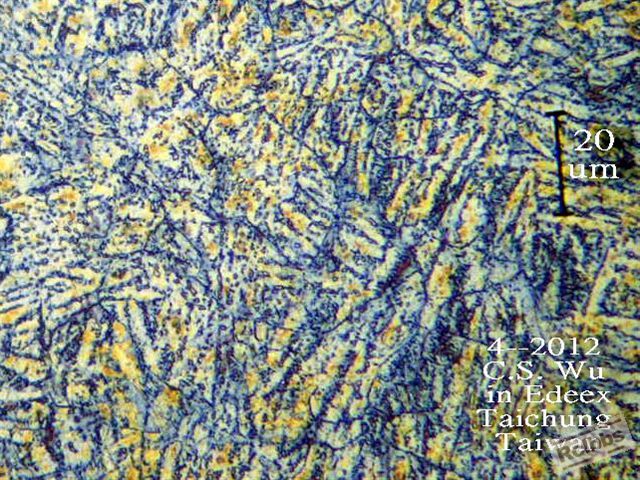

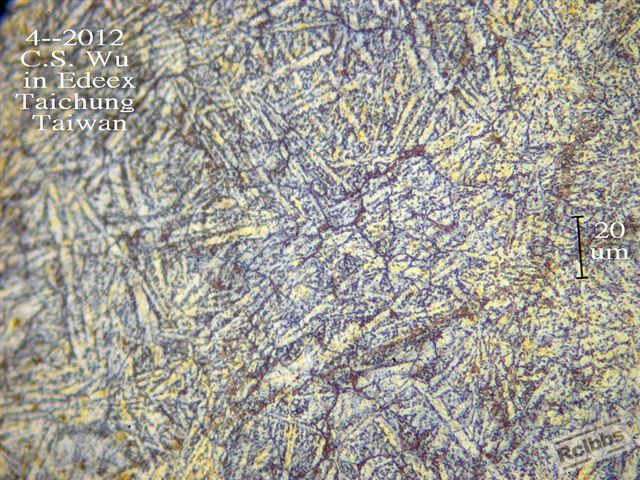

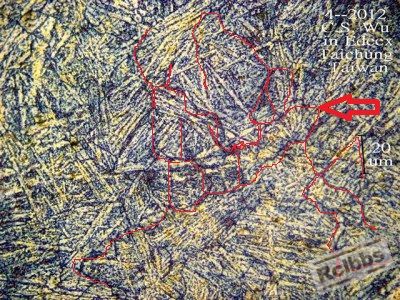

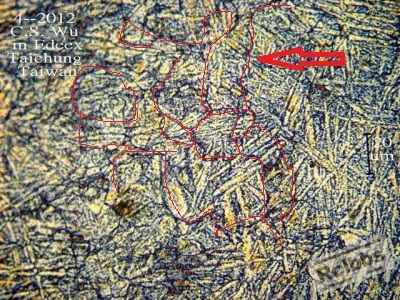

这是前两幅图片，个人觉得红线部分就是网状碳化物，学生入行较浅，诚请老师指点。

何柬松 · 发表于 2012-4-20 14:28:08

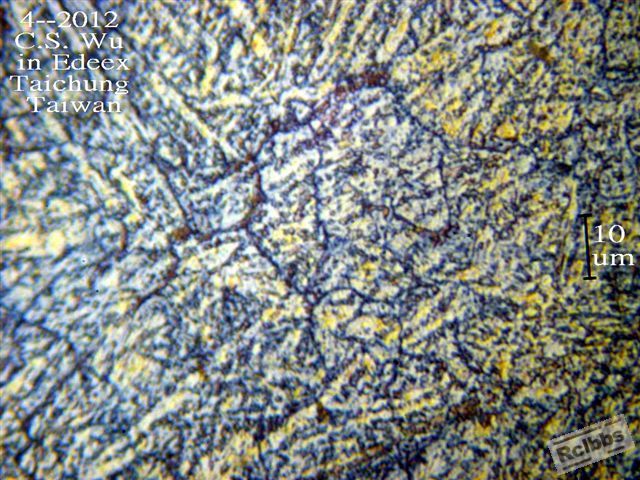

楼上的观点不赞同，显现的应该是奥氏体晶界。

leomet · 发表于 2012-4-20 21:20:32

本帖最后由 leomet 于 2012-4-21 08:38 编辑

小圖不易辨識. 上2張大圖.

SEM photos to be taken, please wait.

njxwl · 发表于 2012-4-28 08:45:36

回火温度低，保留了板条马氏体的形貌。

heat10 · 发表于 2012-4-27 21:31:45

本帖最后由 heat10 于 2012-4-27 21:34 编辑

“原材料的"竹葉狀or板條狀 M形貌"似乎都被保留下來”
是组织遗传吗？
是不是大部分组织中都会出现碳化物？

胖子 · 发表于 2012-4-21 03:43:01

时间短碳化物没熔进去？

leomet · 发表于 2012-4-26 06:25:01

heat10 发表于 2012-4-23 21:36
求教此组织主要是什么组织？
板条马氏体还是贝氏体啊？
请老师赐教啊？

板条马氏体板条马氏体

heat10 · 发表于 2012-4-23 21:36:55

求教此组织主要是什么组织？
板条马氏体还是贝氏体啊？
请老师赐教啊？

heat10 · 发表于 2012-4-21 21:53:29

求教此组织主要是什么组织？
板条马氏体还是贝氏体啊？
请老师赐教啊？

zhj2009jr · 发表于 2013-4-14 19:41:08

形成板条马氏体一般是低碳钢，板条内含碳量少，也就是近似于板条铁素体。低碳钢奥氏体化温度高。铁素体回火加热到560度一般没啥变化。所以看起来回火后马氏体组织被保留了。

任性的风 · 发表于 2014-11-12 09:33:09

leomet 发表于 2012-4-19 21:44
原材料應是以調質獲得碳化物微粒.
其金相照片我找出後再上傳.

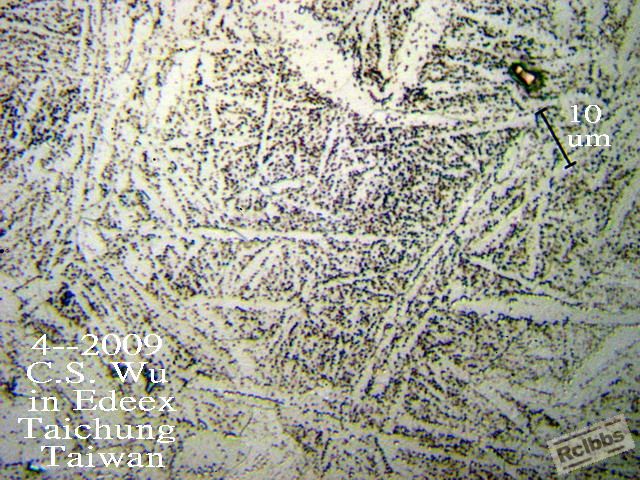

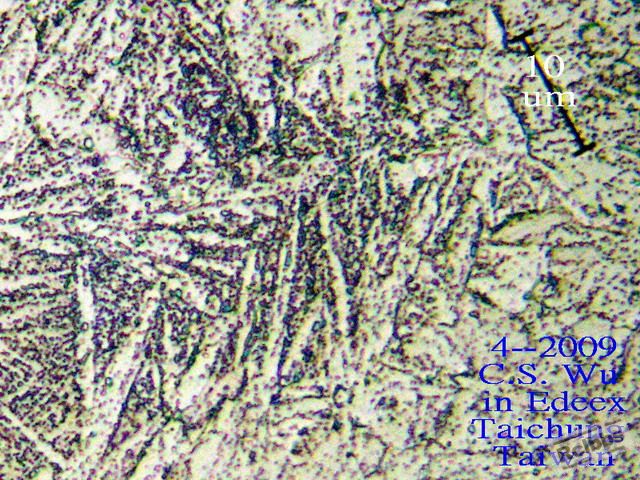

吴老师，图zH13 Q&T.jpg与xp4238507.jpg退火态图片上像竹叶一样的区域是否为枝状晶？这是怎么产生的

wqt5281 · 发表于 2014-11-12 11:15:11

leomet 发表于 2012-4-19 21:44
原材料應是以調質獲得碳化物微粒.
其金相照片我找出後再上傳.

		自动登录	找回密码
密码			免费注册

[讨论] H13 Q/T金相評等

本帖子中包含更多资源

评分

本帖子中包含更多资源

本帖子中包含更多资源

本帖子中包含更多资源

[讨论] H13 Q/T金相 評等

本帖子中包含更多资源

评分

本帖子中包含更多资源

本帖子中包含更多资源

本帖子中包含更多资源

[讨论] H13 Q/T金相評等
