求助关于DC53的问题

离哥 · 发表于 2012-4-23 14:40:33

　碳 c ：1.00 　　硅 Si：0.91 　　锰 Mn：0.32 　　铬 Cr：8.00 　　钼 Mo：2.00 　　钒 V： 0.28 　　p:0.0007

最后的小偷 · 发表于 2012-4-23 12:30:25

DC53对应中国牌号是什么？
显微组织用什么试剂腐蚀方法

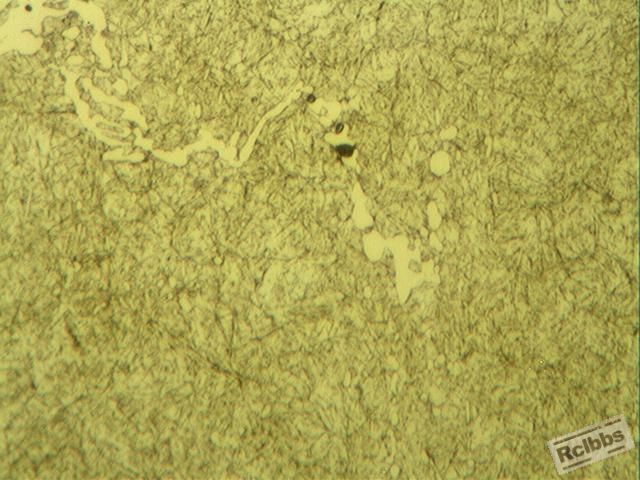

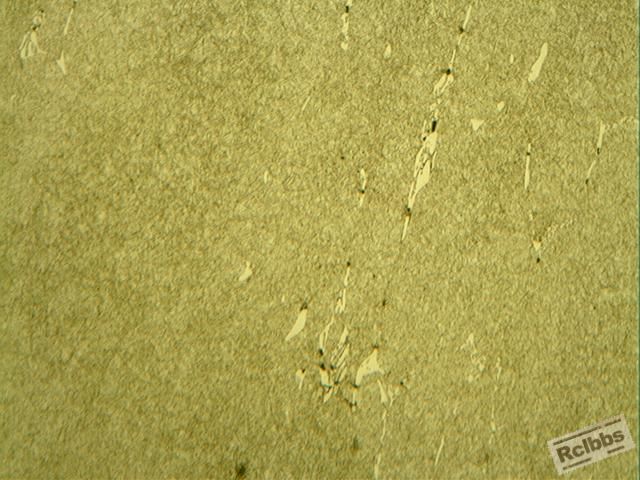

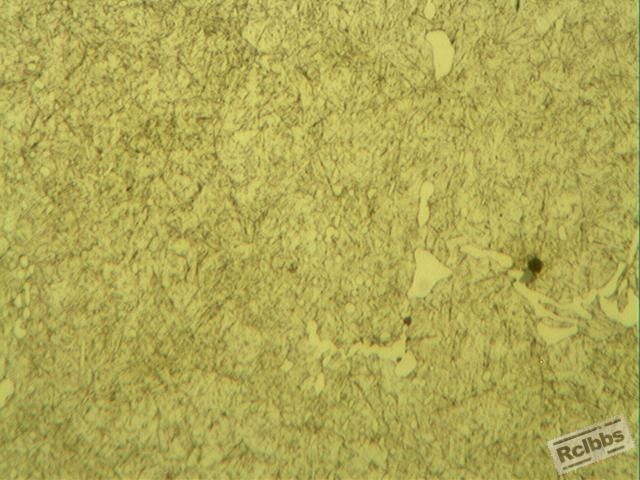

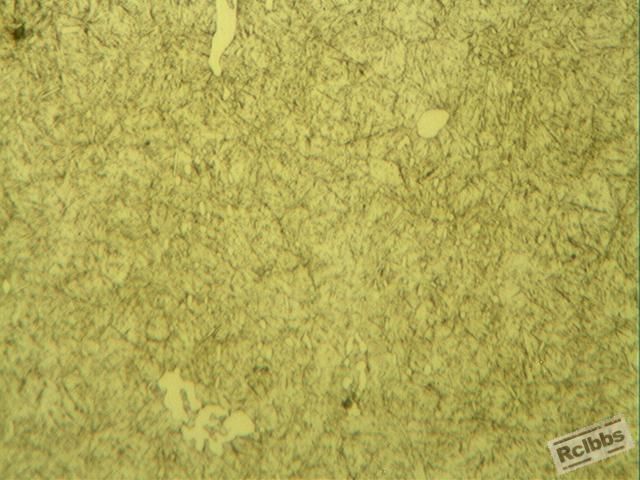

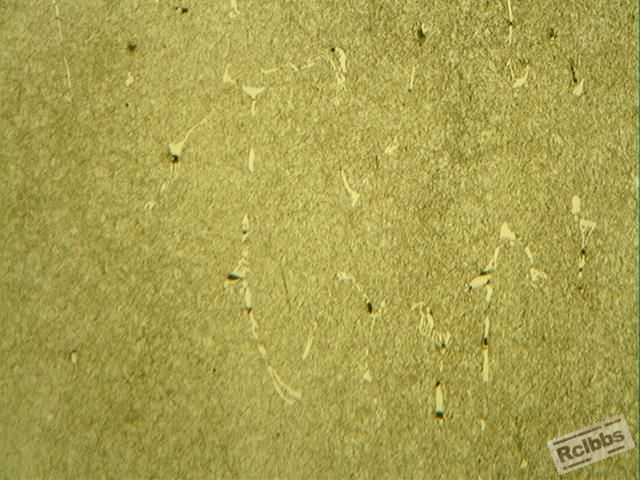

我用4%硝酸酒精腐蚀后的组织为下图组织是什么？

最后的小偷 · 发表于 2012-4-23 12:31:43

说是马氏体残余奥氏体碳化物对不对？

hanbin · 发表于 2015-4-9 20:27:00

DC53对应国内牌号Cr8Mo2SiV.

邬德隆 · 发表于 2015-4-9 21:34:38

Cr8Mo2SiV,作为Cr12Mo1V1类冷作模具改良，高温回火可获得高硬度，且韧性大大提高

邬德隆 · 发表于 2015-4-9 21:36:46

除不锈钢外，一般钢材均采用硝酸酒精可腐蚀

wanghgseu · 发表于 2015-4-12 18:17:31

组织是碳化物+隐针马氏体。腐蚀用硝酸酒精溶液可以，时间再长点就行了，拍照放大倍数太小。

亚松 · 发表于 2015-4-12 18:57:38

Dc53对应国内牌号是9cr8Mo2vsi过剩碳化物比D2少，韌性好，宜做受冲

		自动登录	找回密码
密码			免费注册

[求助] 求助关于DC53的问题
