20CrMnTi渗碳淬火没硬度

wwwcrazy999 · 发表于 2012-5-21 12:39:47

说明一下，客户提供的产品，说材料是20CrMnTi，产品不大，厚度16mm，表面要求58HRC，心部32-35HRC，渗层1.0mm，880℃碳氮共渗，830℃淬火，处理完成了，表面硬度合格，切开一只测心部硬度却直接没硬度，用HB测也没有数据，组织也不正常，再切第二只心部硬度34HRC，切第三只和第一只的结果是一样的没有硬度，现在怀疑是混料了，拿切过的异常品860℃淬火还是没有硬度，请大家分析一下原因，补充一下表面硬度都是合格的58-59HRC，异常品重新淬火，表面62HRC

wwwcrazy999 · 发表于 2012-5-21 13:02:35

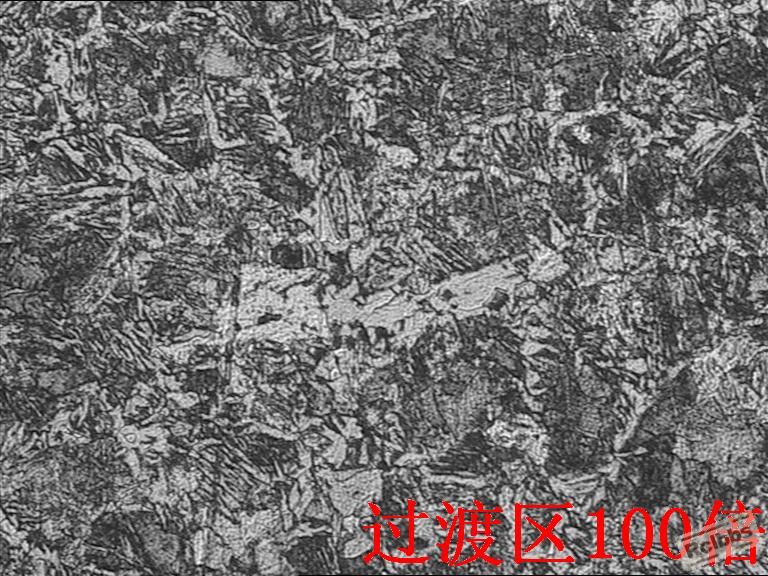

传几张心部和过渡区的金相照片参考一下

cumtkxq · 发表于 2012-5-21 13:42:01

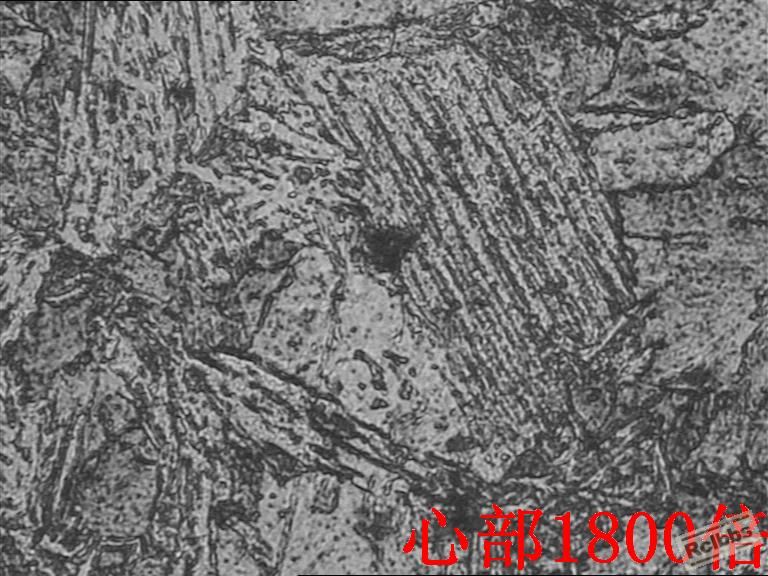

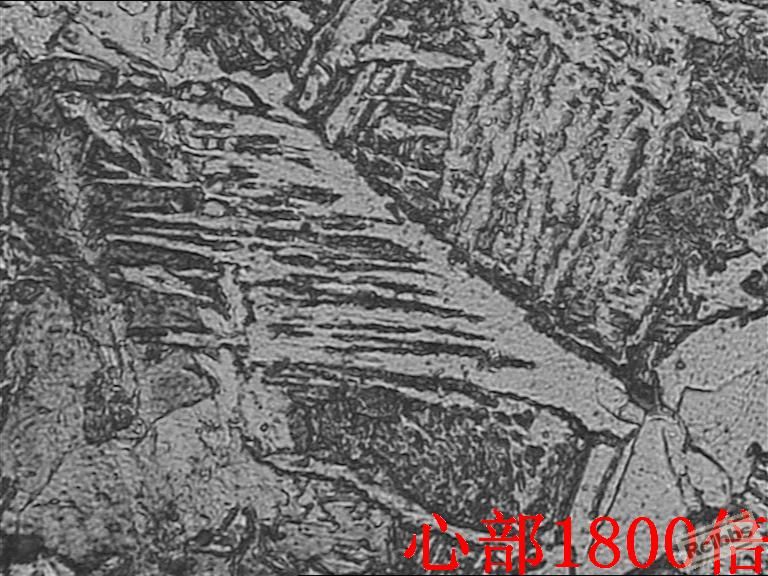

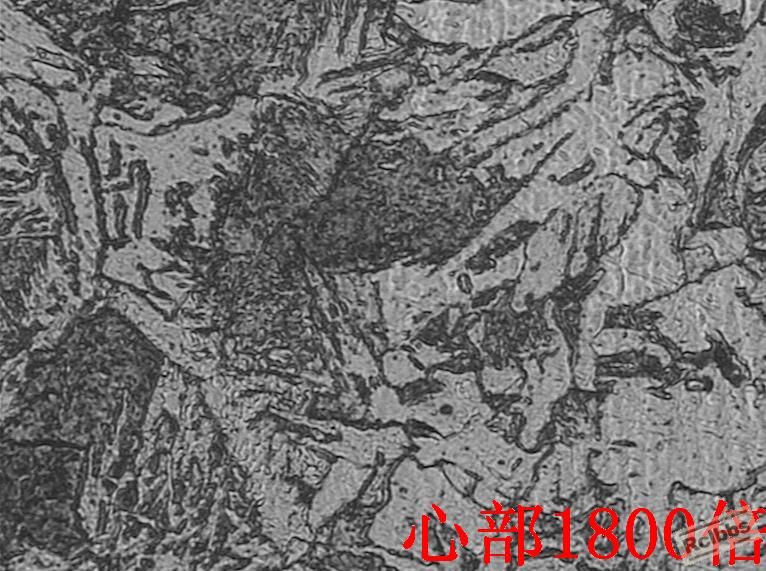

心部有典型的魏氏体组织

很明显没有淬上火

所以硬度上不去

wwwcrazy999 · 发表于 2012-5-21 13:51:13

cumtkxq 发表于 2012-5-21 13:42
心部有典型的魏氏体组织

很明显没有淬上火

形成这样的形态能否有一个合理的成因

wwwcrazy999 · 发表于 2012-5-21 13:54:25

那么是否可以认为是锻造过程形成了严重的魏氏组织，而锻造后没进行正火处理呢

aaron01 · 发表于 2012-5-21 13:59:00

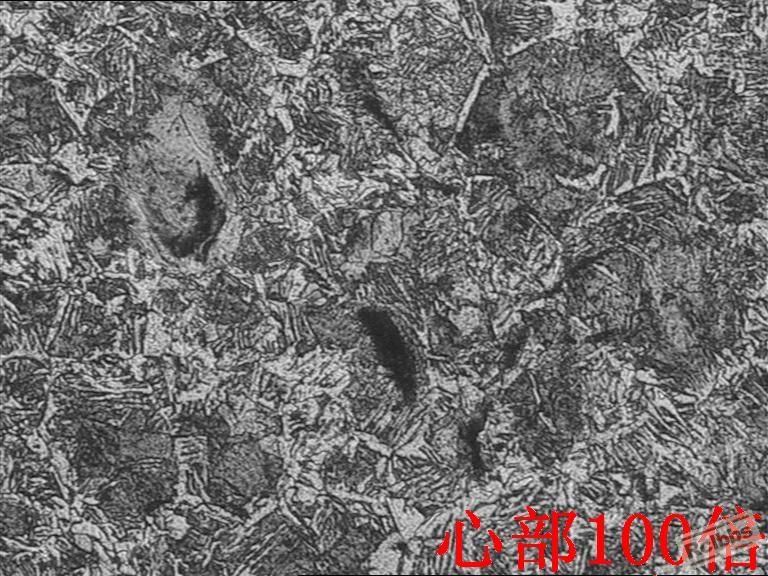

心部形成网状铁素体组织，原因只能是两个：
内因，原材料淬透性不足，
外因，冷却速度不够。
如果你的产品在淬火时能够保证及时转移，淬入油的话，检查原材料吧，低碳钢淬火后很容易得到这样的心部组织。

cumtkxq · 发表于 2012-5-21 14:40:18

aaron01 发表于 2012-5-21 13:59
心部形成网状铁素体组织，原因只能是两个：
内因，原材料淬透性不足，
外因，冷却速度不够。

同意楼上的解释

霜月 · 发表于 2012-5-21 20:07:08

请问楼主：“直接没硬度，用HB测也没有数据”是什么意思，即使低于20HRC,也会有HB数据吧。

wwwcrazy999 · 发表于 2012-5-21 21:55:19

霜月发表于 2012-5-21 20:07
请问楼主：“直接没硬度，用HB测也没有数据”是什么意思，即使低于20HRC,也会有HB数据吧。

描述的不恰当，应该是用HB测出来和HRC没有对应的数据，用HB测是68，谢谢！

wwwcrazy999 · 发表于 2012-5-21 21:57:09

aaron01 发表于 2012-5-21 13:59
心部形成网状铁素体组织，原因只能是两个：
内因，原材料淬透性不足，
外因，冷却速度不够。

后来用水淬还是没有效果的

dfswrfpgs · 发表于 2012-7-31 11:01:45

请问贵公司用的什么淬火油？工件的装炉方式怎样？请详述之。

maike · 发表于 2012-8-1 08:14:54

HB只有68好像材料有很大的问题，这种材料在退火的硬度HB也使100多很多啊

aaron01 · 发表于 2012-8-1 14:44:49

本帖最后由 aaron01 于 2012-8-1 15:24 编辑

wwwcrazy999 发表于 2012-5-21 21:57
后来用水淬还是没有效果的

假定你的水淬工艺没有问题，奥氏体化是充分的，那么实际已经排除外因了，只剩下内因了，这样的壁厚也不算厚，心部淬火后100倍下出现那么严重的网状铁素体，我打赌是材料问题，拿低碳钢来冒充20CrMnTi了。

艺极铭人 · 发表于 2012-8-3 10:12:27

这种情况我司也经常出现，按照楼主的描述是原材料的原因！

mishq · 发表于 2012-8-4 14:01:06

我公司做的20CrNiMo钢830度淬火220回火后心部只有20HRC左右，我认为是淬火温度低了，850淬火180回火后为28-30HRC，请问一下这种材料心部是不是只能淬这么高？

		自动登录	找回密码
密码			免费注册

[求助] 20CrMnTi渗碳淬火没硬度

本帖子中包含更多资源

评分
