Cr12MoV线切割后变形量大,是什么原因

jackson · 发表于 2012-6-18 17:51:16

该模具采用深冷加三次高温回火, 线切割后还会产生1mm变形.
大家讨论一下哪些因素会导致如此大的变形啊?

谢谢大家了.

guan416732950 · 发表于 2012-6-18 18:50:46

淬火温度多少.回火温度多少，回火时间充足吗

shenfuhai · 发表于 2012-6-18 20:54:56

有模具的图片看看吗?根据图片可以给更多的信息.

jackson · 发表于 2012-6-19 10:19:51

shenfuhai 发表于 2012-6-18 20:54
有模具的图片看看吗?根据图片可以给更多的信息.

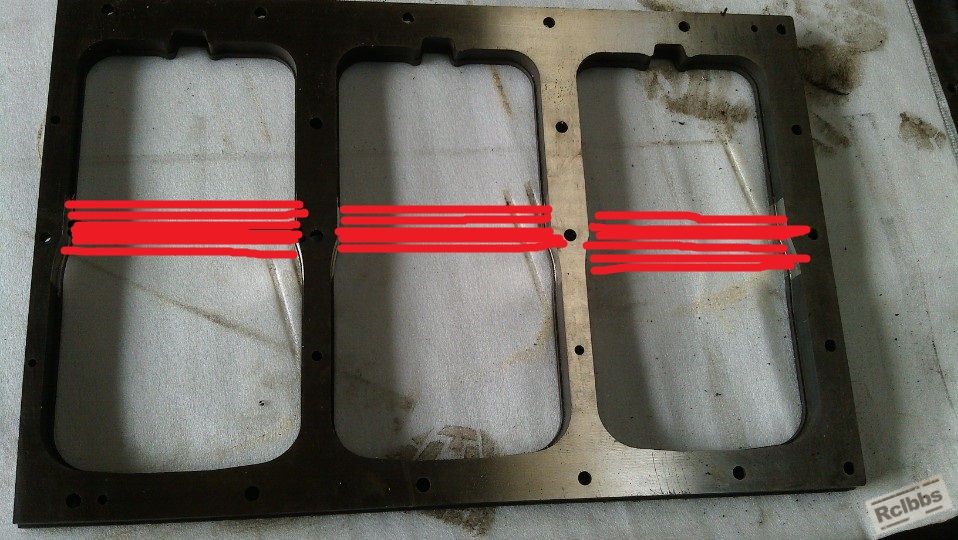

红色线条所示为线切割去除的筋.

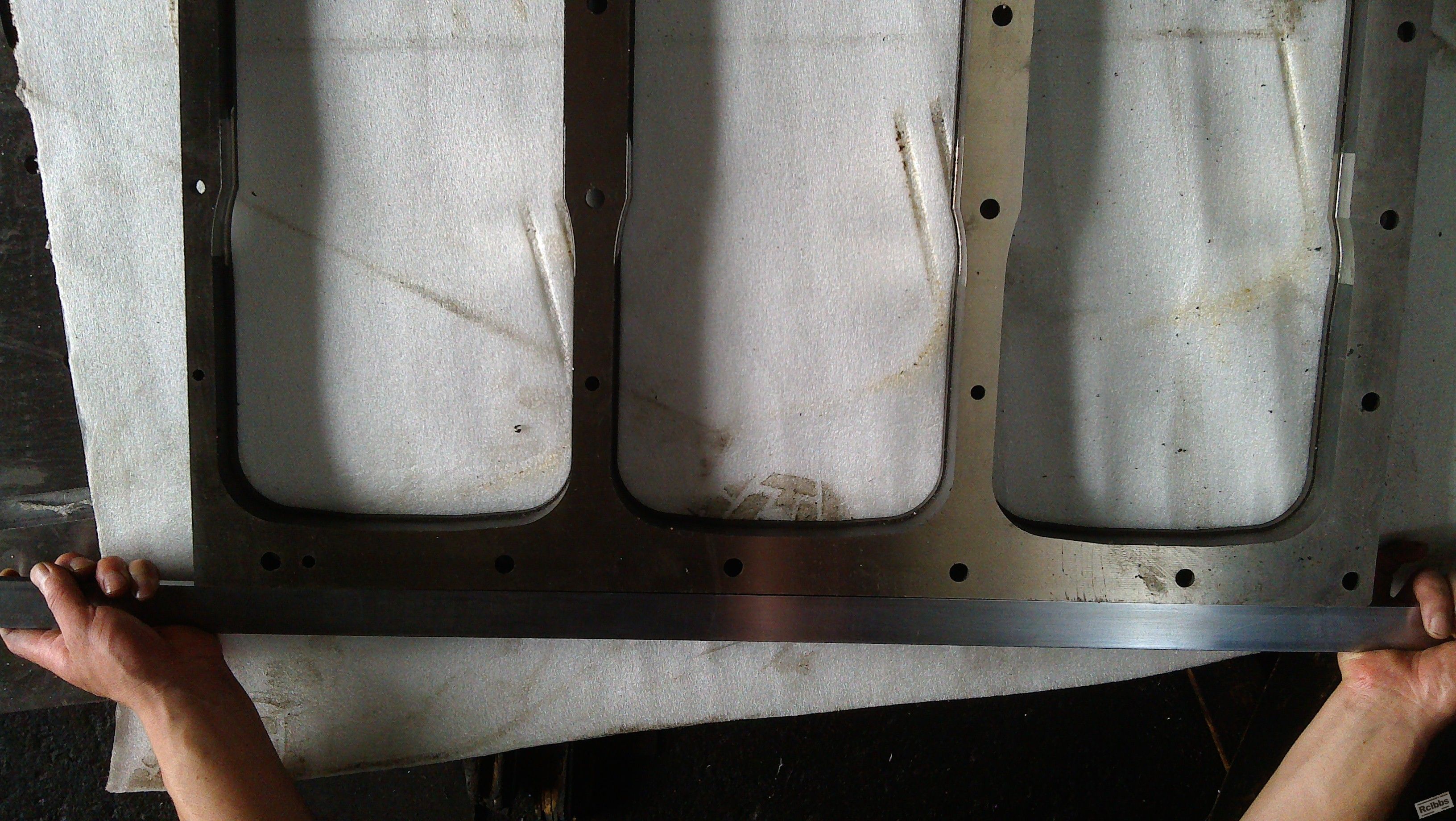

用刀口尺量一下

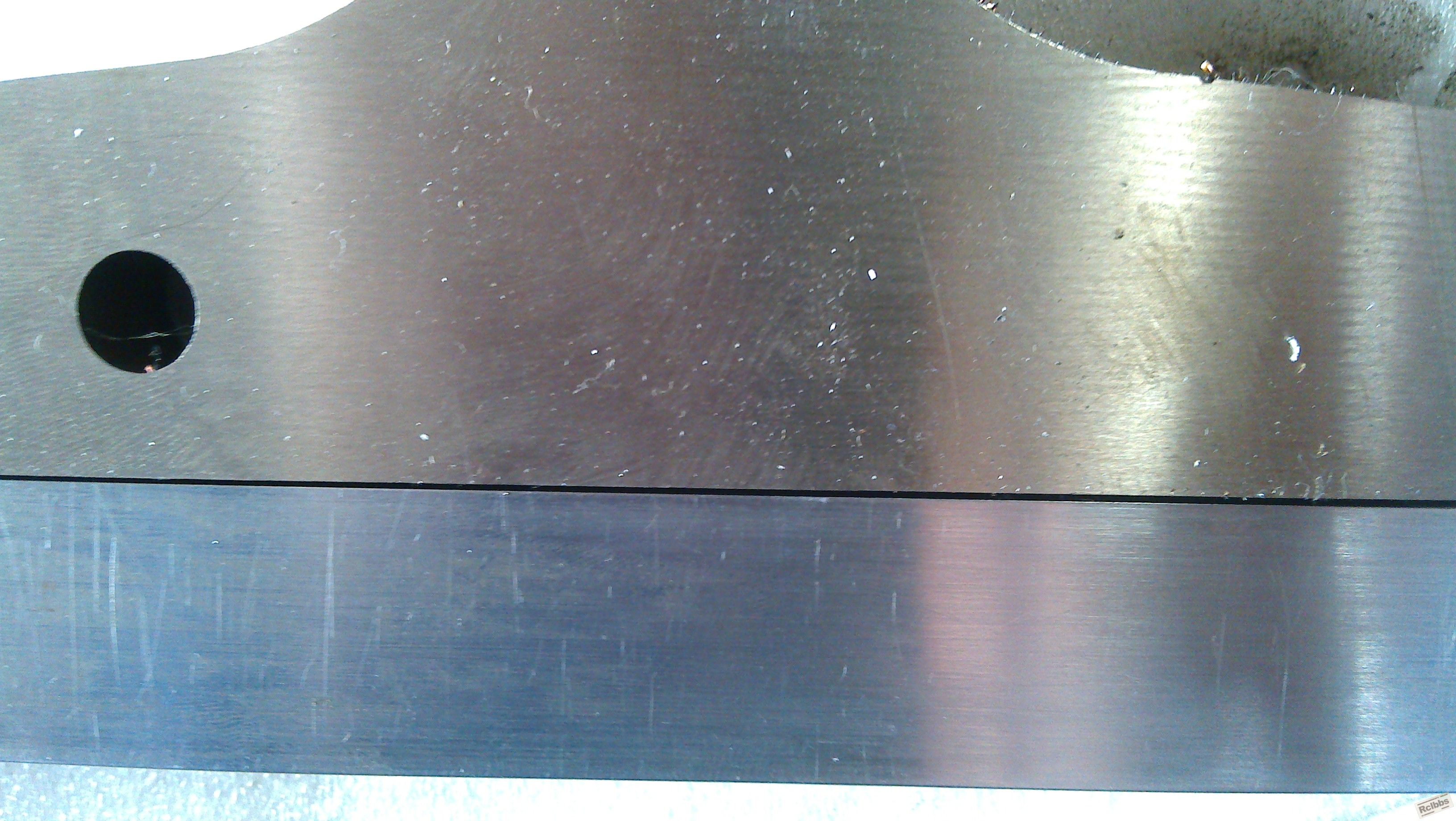

哇,1mm的变形量!

希望大家都来看一下, 讨论一下.

guan416732950 · 发表于 2012-6-19 10:33:53

线切割后失去了平衡，产生了应力，所以变形很大。

shenfuhai · 发表于 2012-6-19 19:00:48

jackson 发表于 2012-6-19 10:19
红色线条所示为线切割去除的筋.

比较典型加工错误.

可以选先切割加工,再做热处理.这样虽然热处理困难增大,但是还不至于框间有1毫米的变化.

trainman · 发表于 2012-6-19 23:54:53

线切割改变了淬火后的应力分布就变形了，线割是慢走丝吗？

jackson · 发表于 2012-6-20 08:48:53

guan416732950 发表于 2012-6-19 10:33
线切割后失去了平衡，产生了应力，所以变形很大。

深冷也做了, 并且还做了三次回火.温度在500, 保温时间3小时还要多.

假如说有残余应力, 残余应力有这么大吗?

线切割产生的应力, 又有这么大吗?

jackson · 发表于 2012-6-20 08:50:56

shenfuhai 发表于 2012-6-19 19:00
比较典型加工错误.

可以选先切割加工,再做热处理.这样虽然热处理困难增大,但是还不至于框间有1毫米的变 ...

如果先线切割, 热处理变形量无法控制啊?

guan416732950 · 发表于 2012-6-20 09:06:49

jackson 发表于 2012-6-20 08:48
深冷也做了, 并且还做了三次回火.温度在500, 保温时间3小时还要多.

假如说有残余应力, 残余应力有这么 ...

热处理后深冷加回火应力已经去除差不多了。再经过线切割，整个模具失去了原有的平衡，又产生了应力，从新分布，所以就变形了，变形原因主要是线切割产生的应力，你前面的回火去除的只是淬火应力。

guan416732950 · 发表于 2012-6-20 09:09:03

jackson 发表于 2012-6-20 08:50
如果先线切割, 热处理变形量无法控制啊?

你可以试下，先线切割在处理，不知道你试过没有。

jsn · 发表于 2012-6-20 09:48:25

我建议楼主还是想粗加工一下，留有余量在进行热处理，热处理要加深冷处理，多回几次火，热处理后在加工一下留点余量，在进行250度左右的低温去应力，在精加工我想变形就没有那么大了

jackson · 发表于 2012-6-20 10:28:46

guan416732950 发表于 2012-6-20 09:09
你可以试下，先线切割在处理，不知道你试过没有。

模具的量不会大的, 偶尔有几件.
下一批次我再叫客户拿个一两件来试一下.

兄台,你觉得要留多少余量比较合适?
风险真是大啊. 模具就是属于小批量的一次活. 不像汽车零件, 要做PPAP流程.

jackson · 发表于 2012-6-20 10:36:23

guan416732950 发表于 2012-6-20 09:06
热处理后深冷加回火应力已经去除差不多了。再经过线切割，整个模具失去了原有的平衡，又产生了应力，从 ...

模具本来就是平衡的. 割了后, 怎么又不平衡了呢. 线切割的应力有多大?

这个问题我知道很难. 其实我也知道你说的是对的.

大家再深入讨论一下吧.

guan416732950 · 发表于 2012-6-20 10:42:55

jackson 发表于 2012-6-20 10:28
模具的量不会大的, 偶尔有几件.
下一批次我再叫客户拿个一两件来试一下.

不知到你用的是什么设备处理，具体留多少余量，要看你校正的能力。

jackson · 发表于 2012-6-20 10:45:21

guan416732950 发表于 2012-6-20 10:42
不知到你用的是什么设备处理，具体留多少余量，要看你校正的能力。

你那边是什么样的校准?
关于平面的话, 我们是压起来回火的, 怕的是压的那个料架也有变形啊.

你能够提供一下好的校准方法吗?

guan416732950 · 发表于 2012-6-20 10:45:43

jackson 发表于 2012-6-20 10:36
模具本来就是平衡的. 割了后, 怎么又不平衡了呢. 线切割的应力有多大?

这个问题我知道很难. 其实我也 ...

我说的平衡是指内部组织已经回火定型，达到平衡，经过线切割后内部组织就失去原来的平衡。

guan416732950 · 发表于 2012-6-20 10:47:00

jackson 发表于 2012-6-20 10:45
你那边是什么样的校准?
关于平面的话, 我们是压起来回火的, 怕的是压的那个料架也有变形啊.

你可以用两个平板加起来高温回火

ywjianghu · 发表于 2012-9-23 15:46:41

楼主，后来怎么处理了？现在问题解决了吗？

jackson · 发表于 2012-9-23 20:45:02

guan416732950 发表于 2012-6-20 10:47
你可以用两个平板加起来高温回火

你淬火经常也夹起来吗？
