SPCC碳氮共渗（800度）+淬火+回火（400度）后的金相组织是什么啊？（已增加金相图片）

sbjq · 发表于 2012-6-20 22:42:13

本帖最后由 sbjq 于 2012-6-28 23:19 编辑

SPCC碳氮共渗（800度）+淬火+回火（400度）后的金相组织是什么啊？
是马氏体+少量残奥吗？
马氏体是什么马氏体啊？

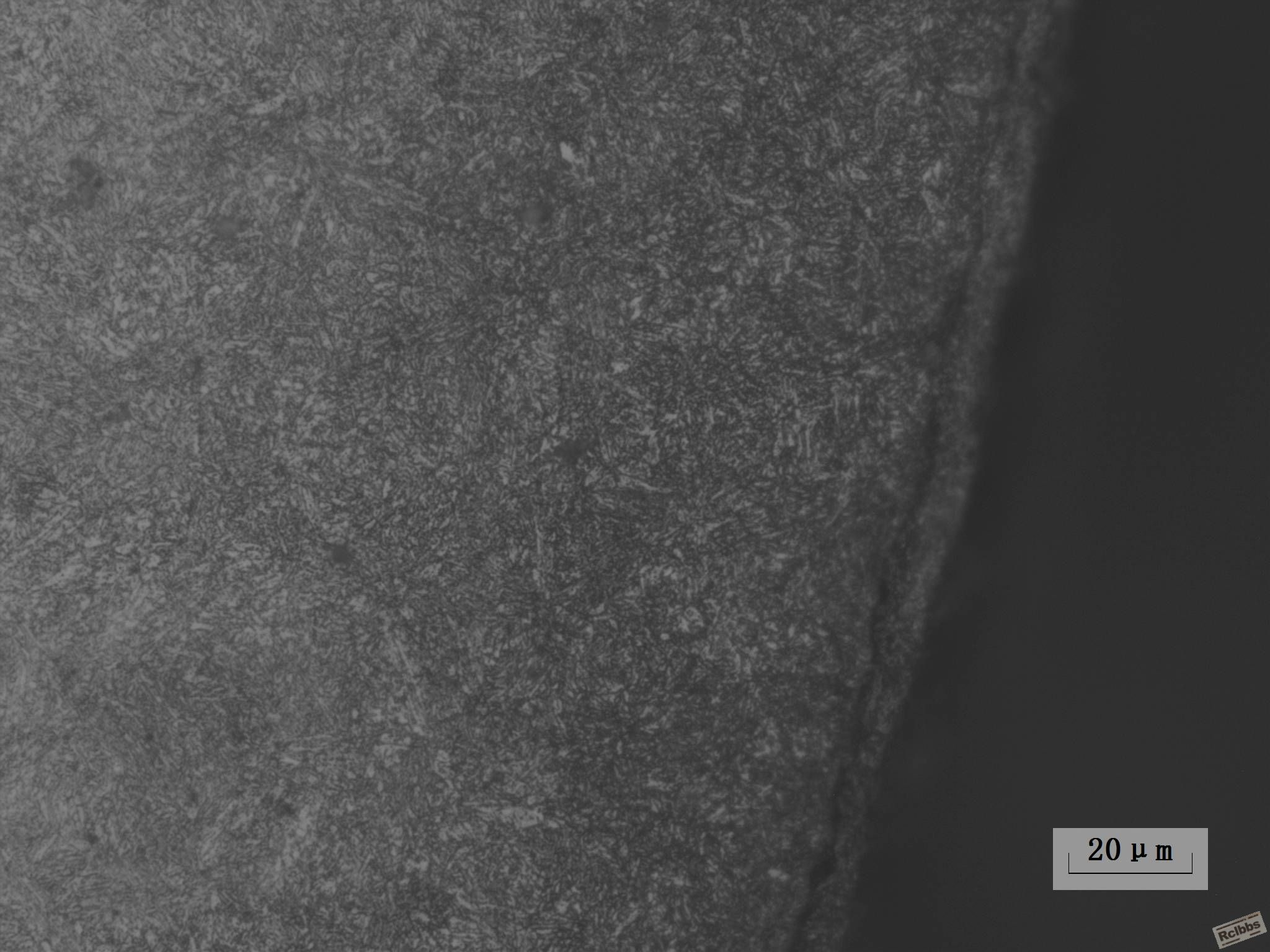

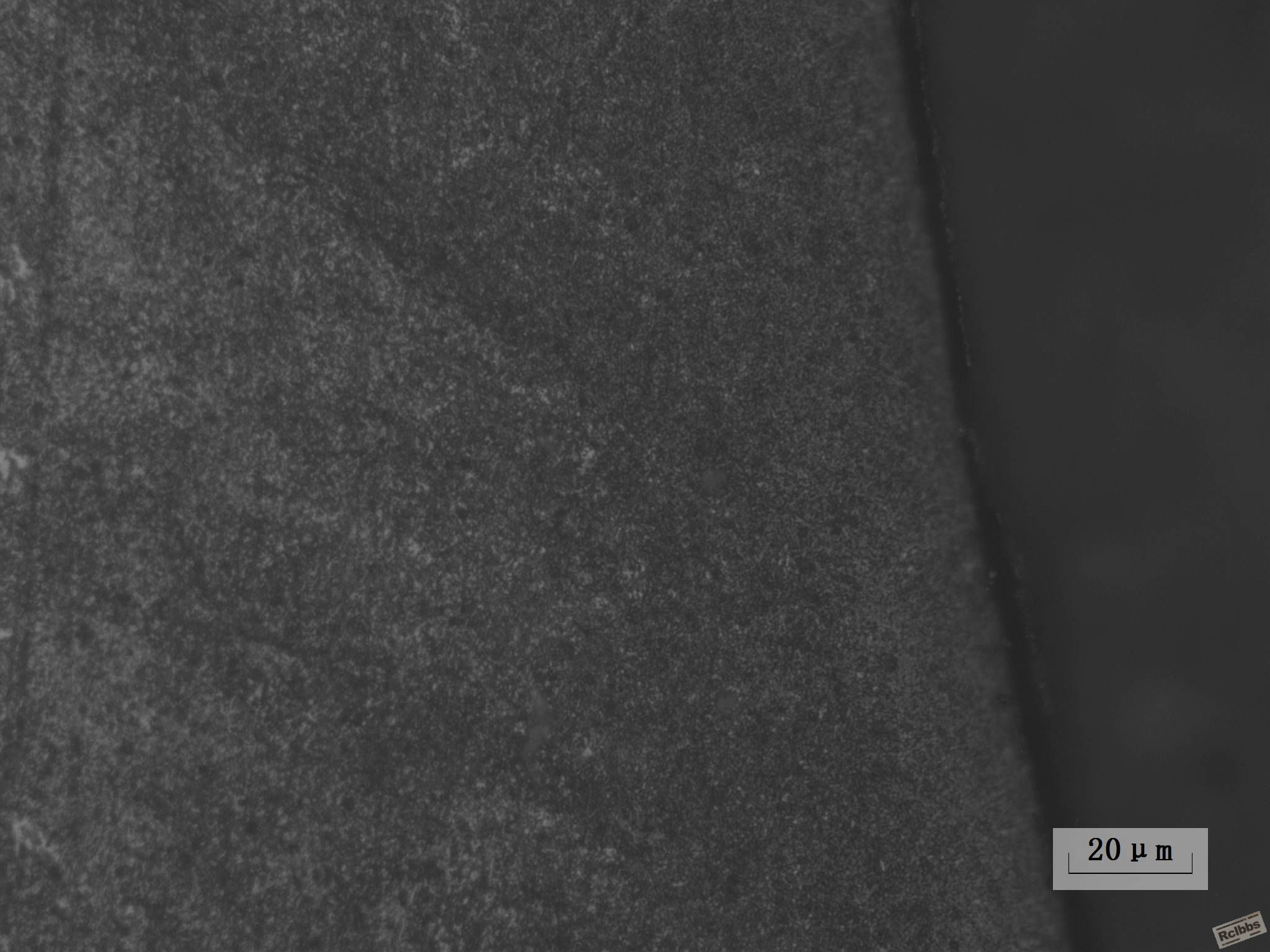

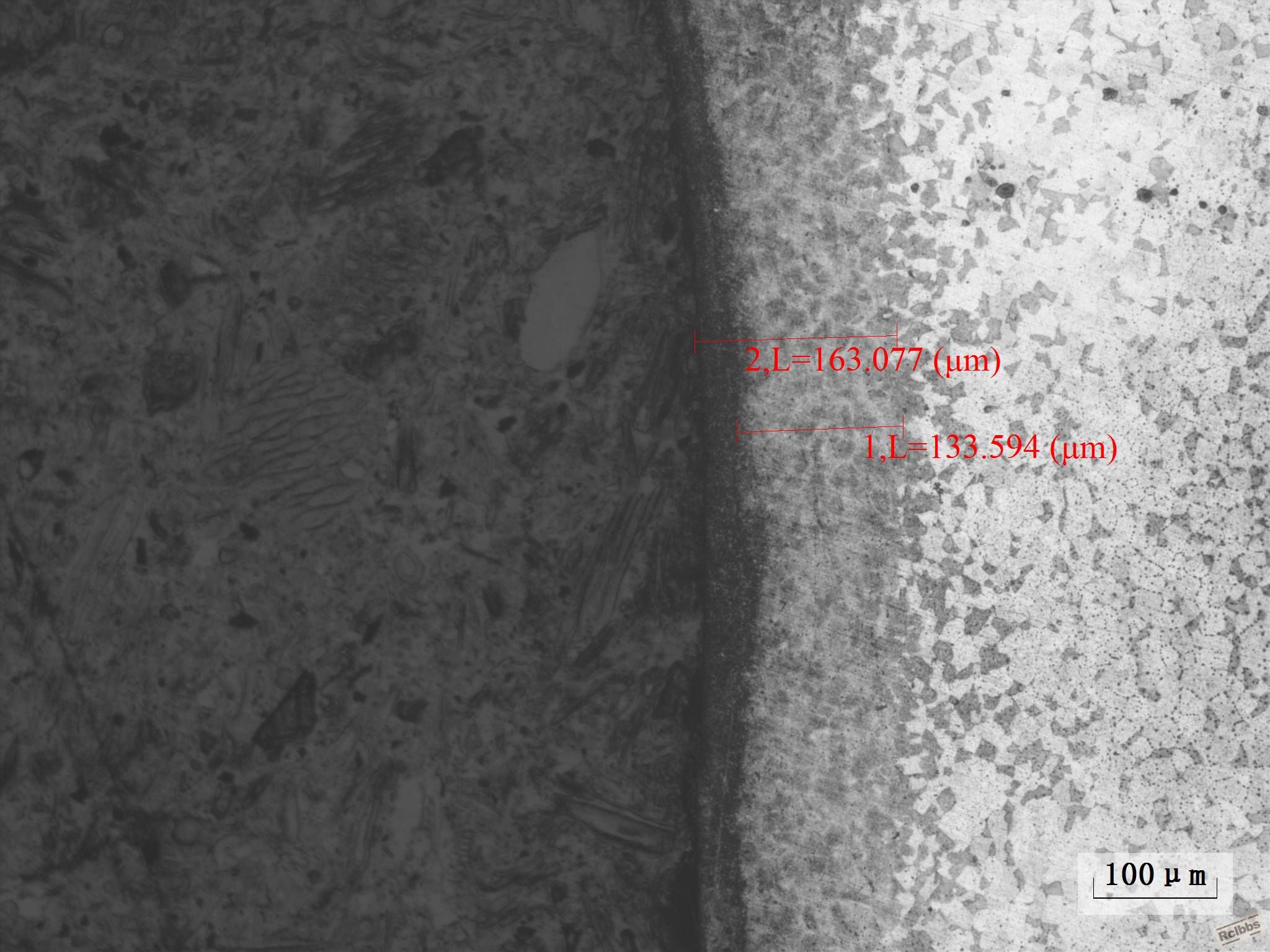

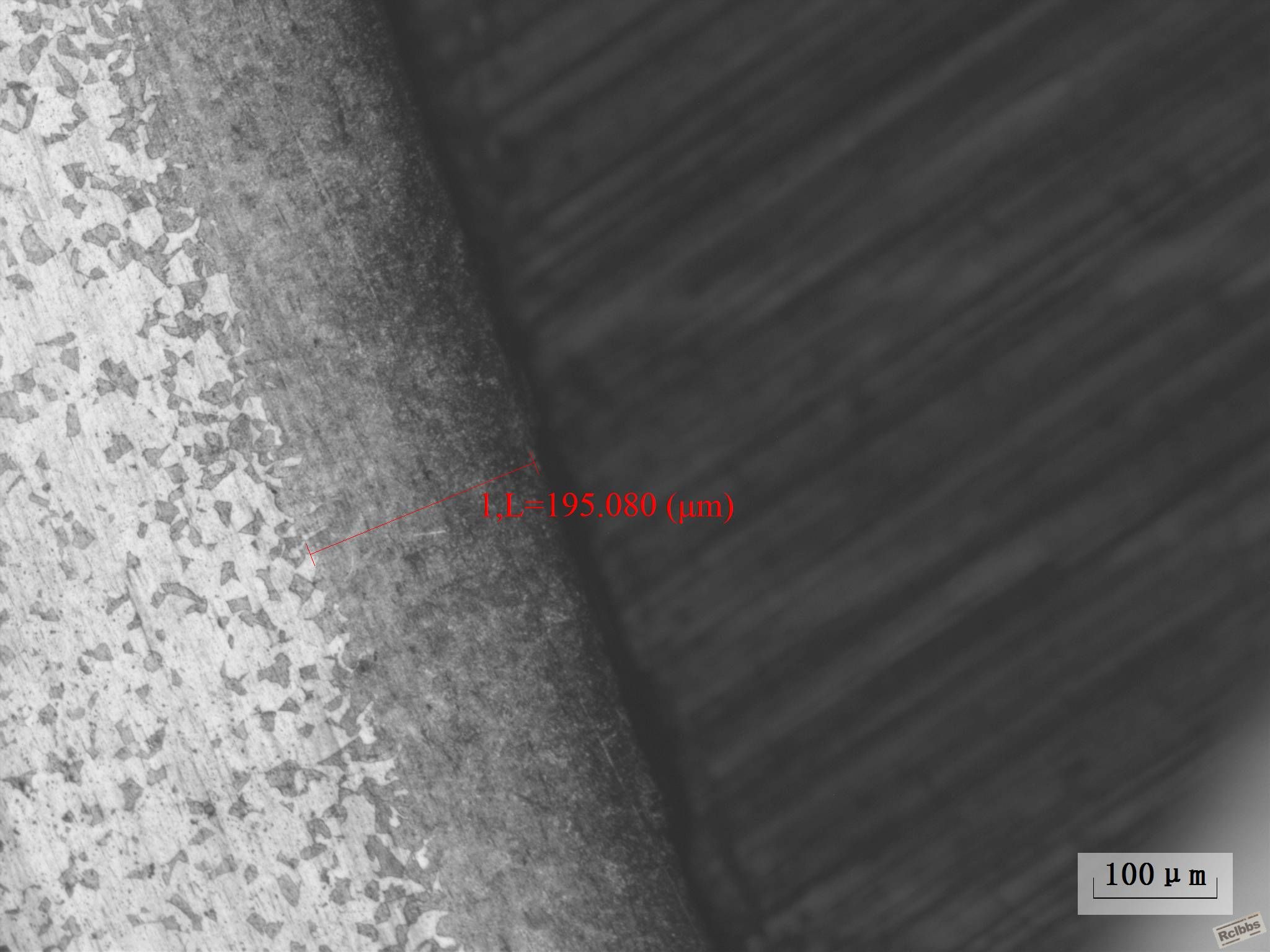

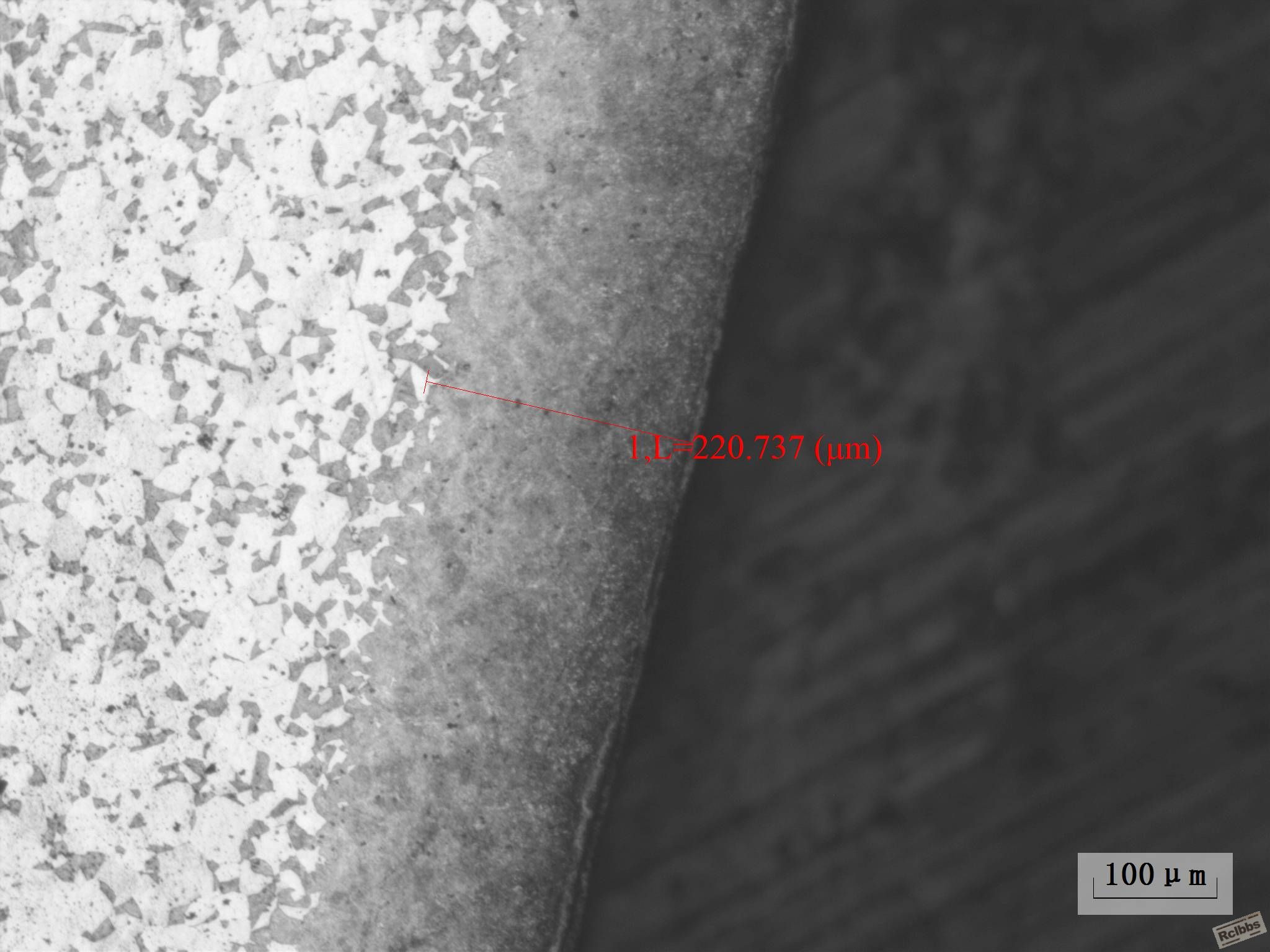

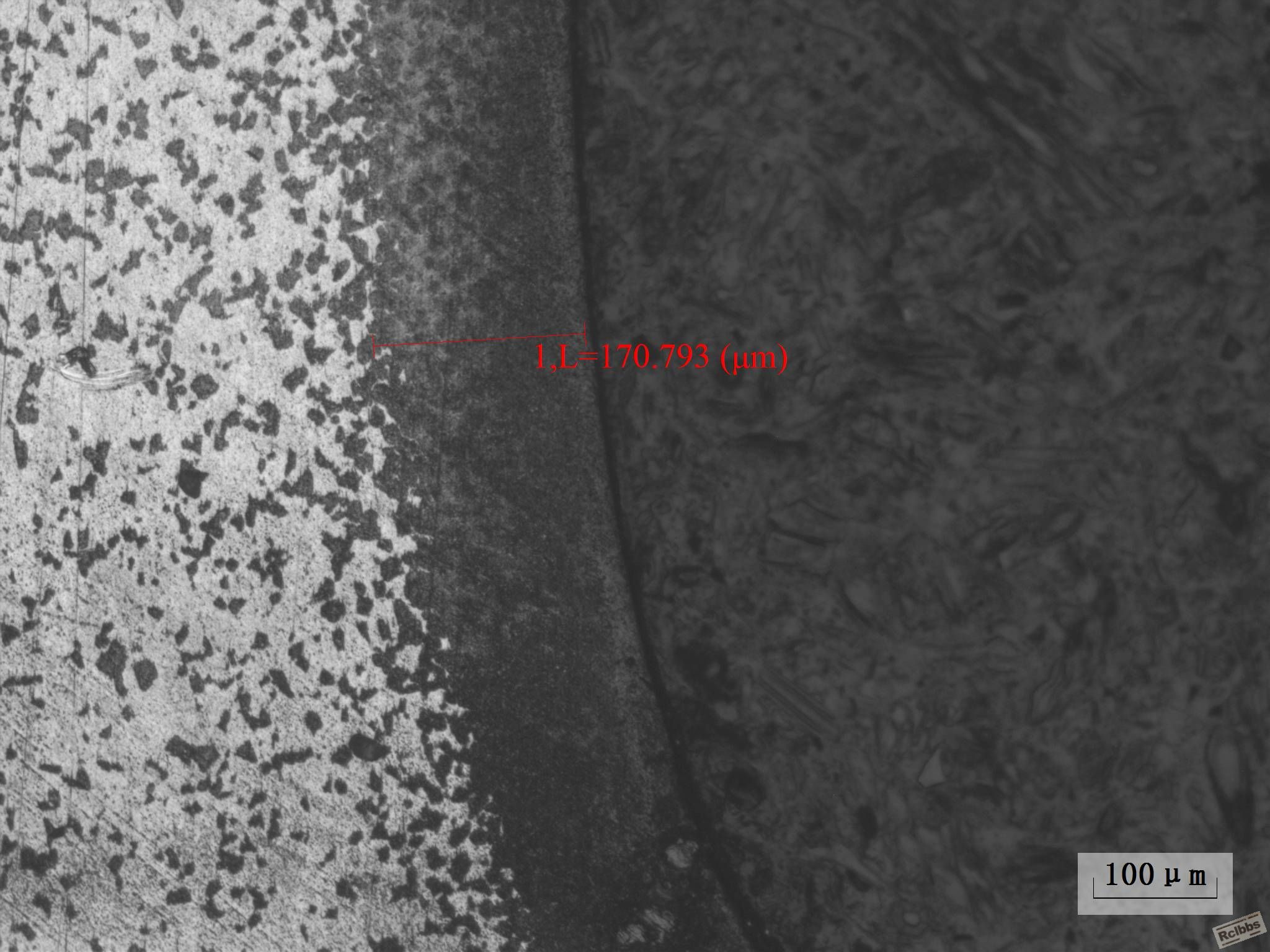

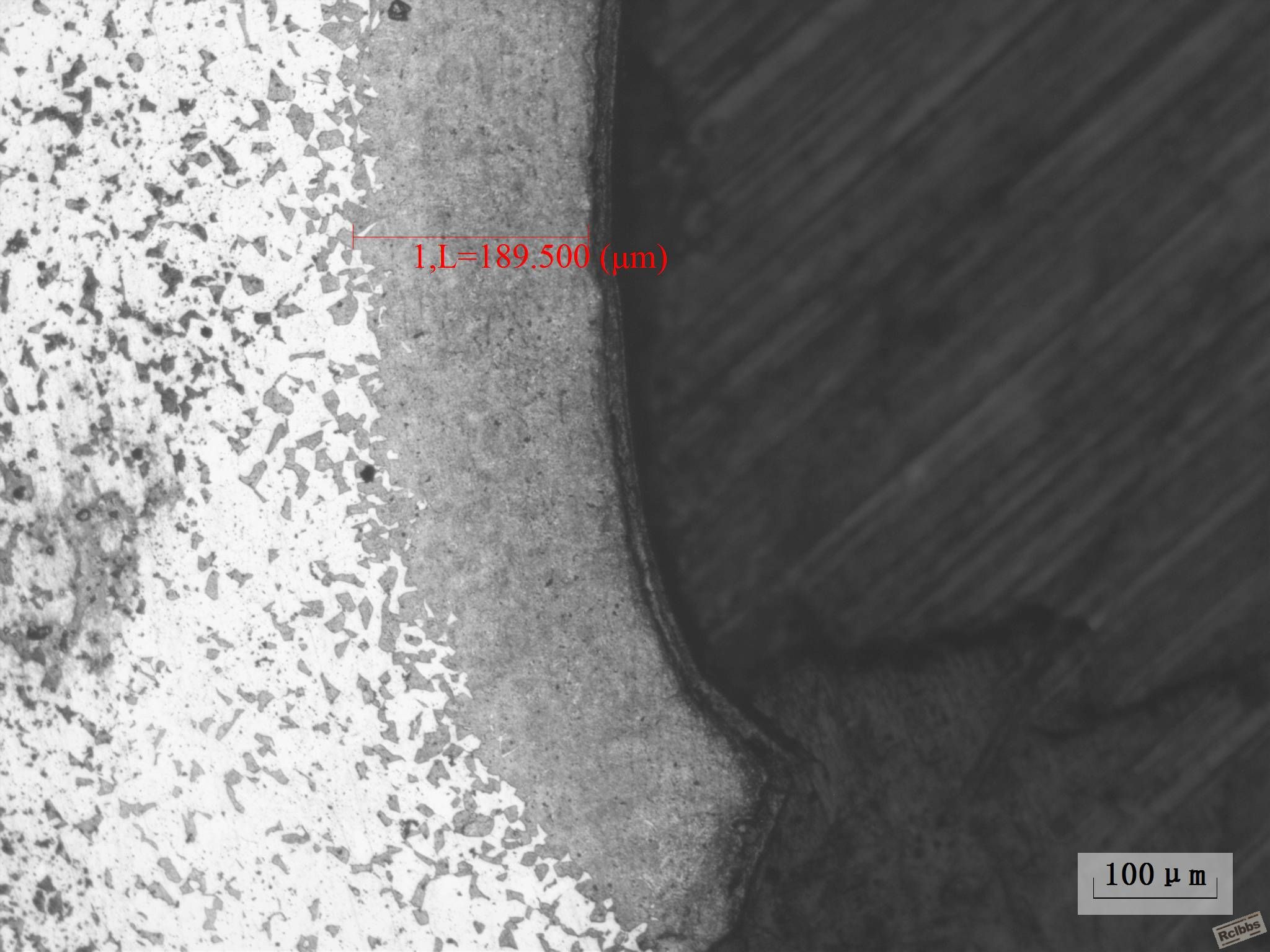

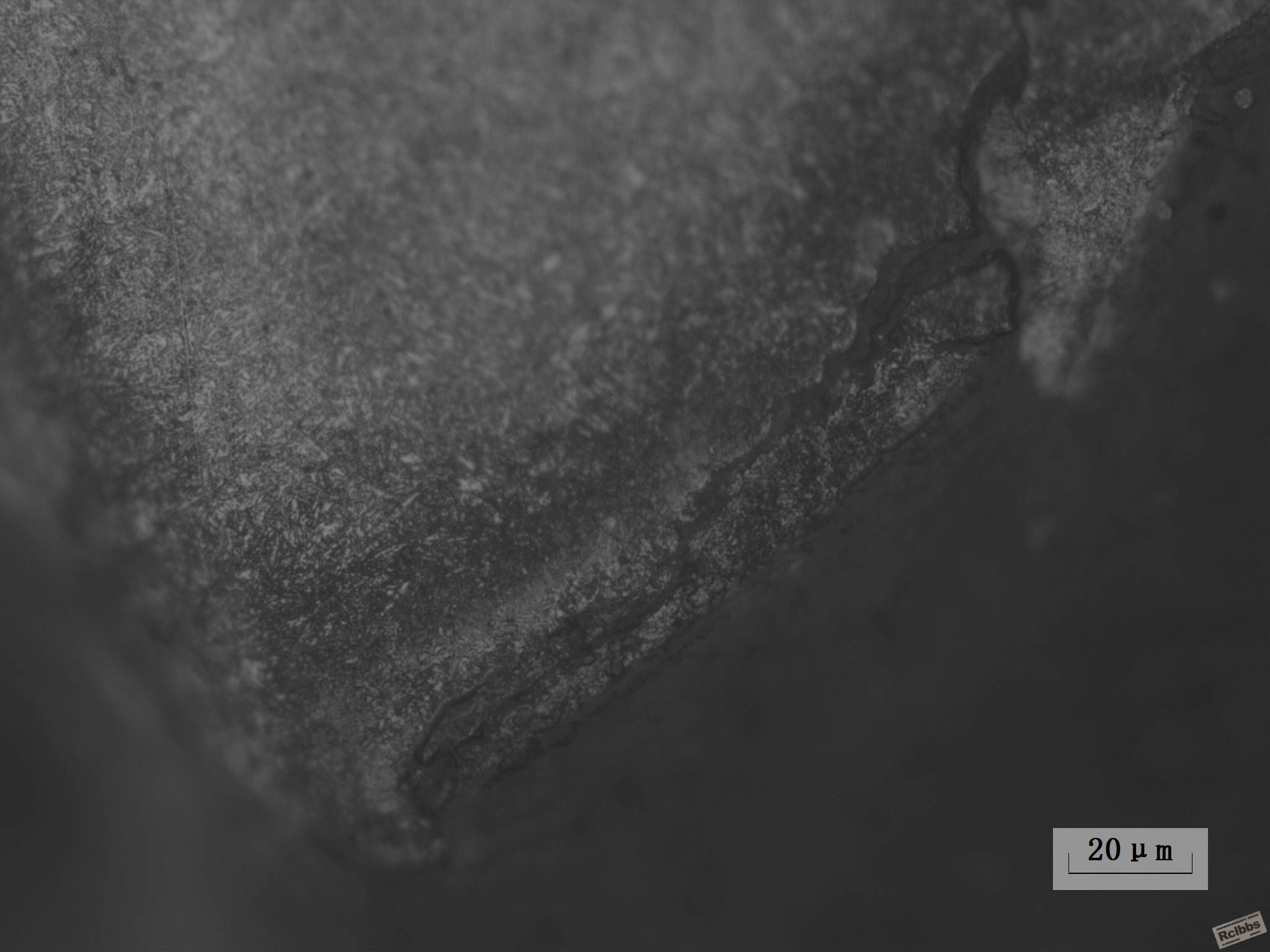

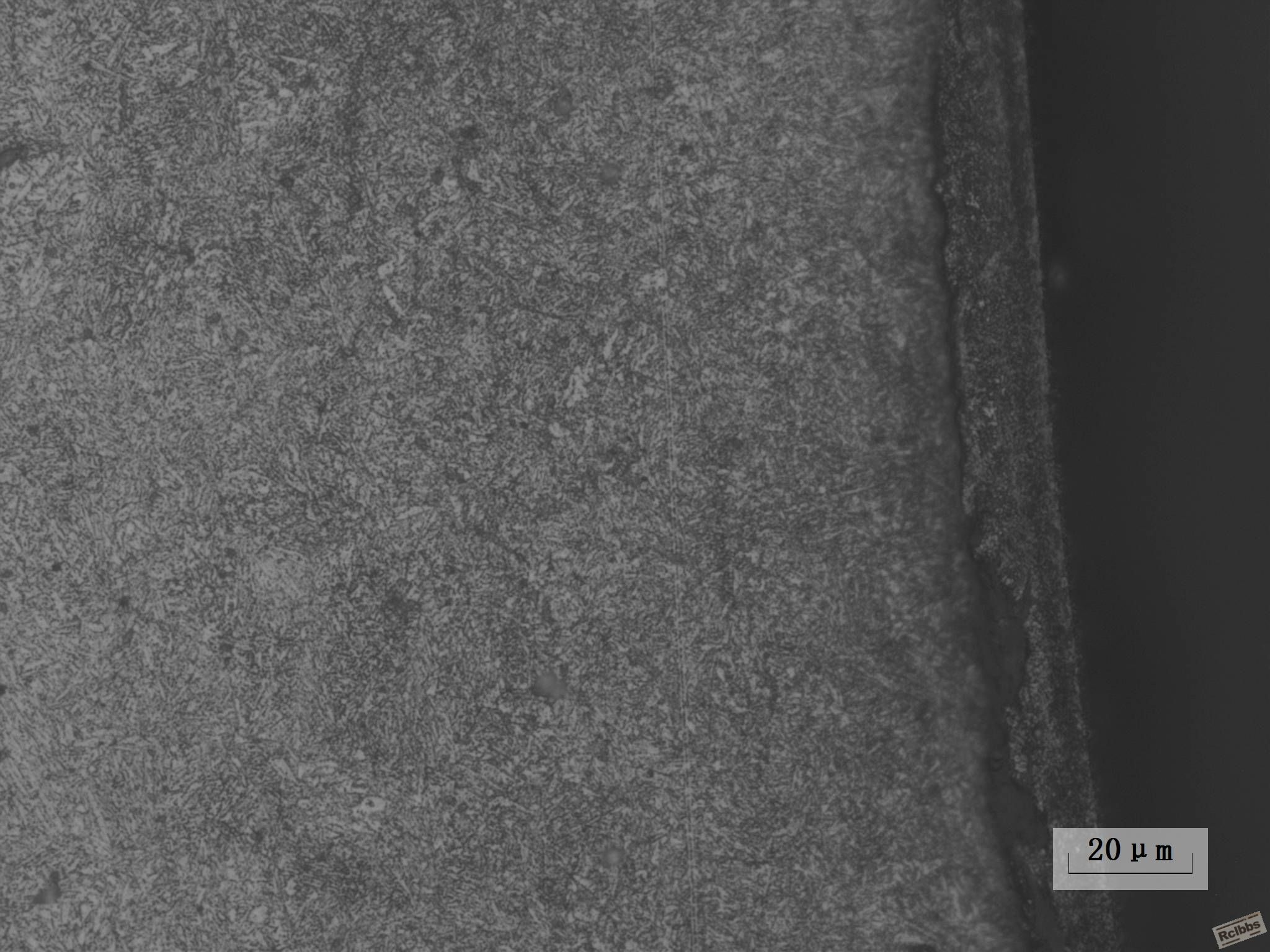

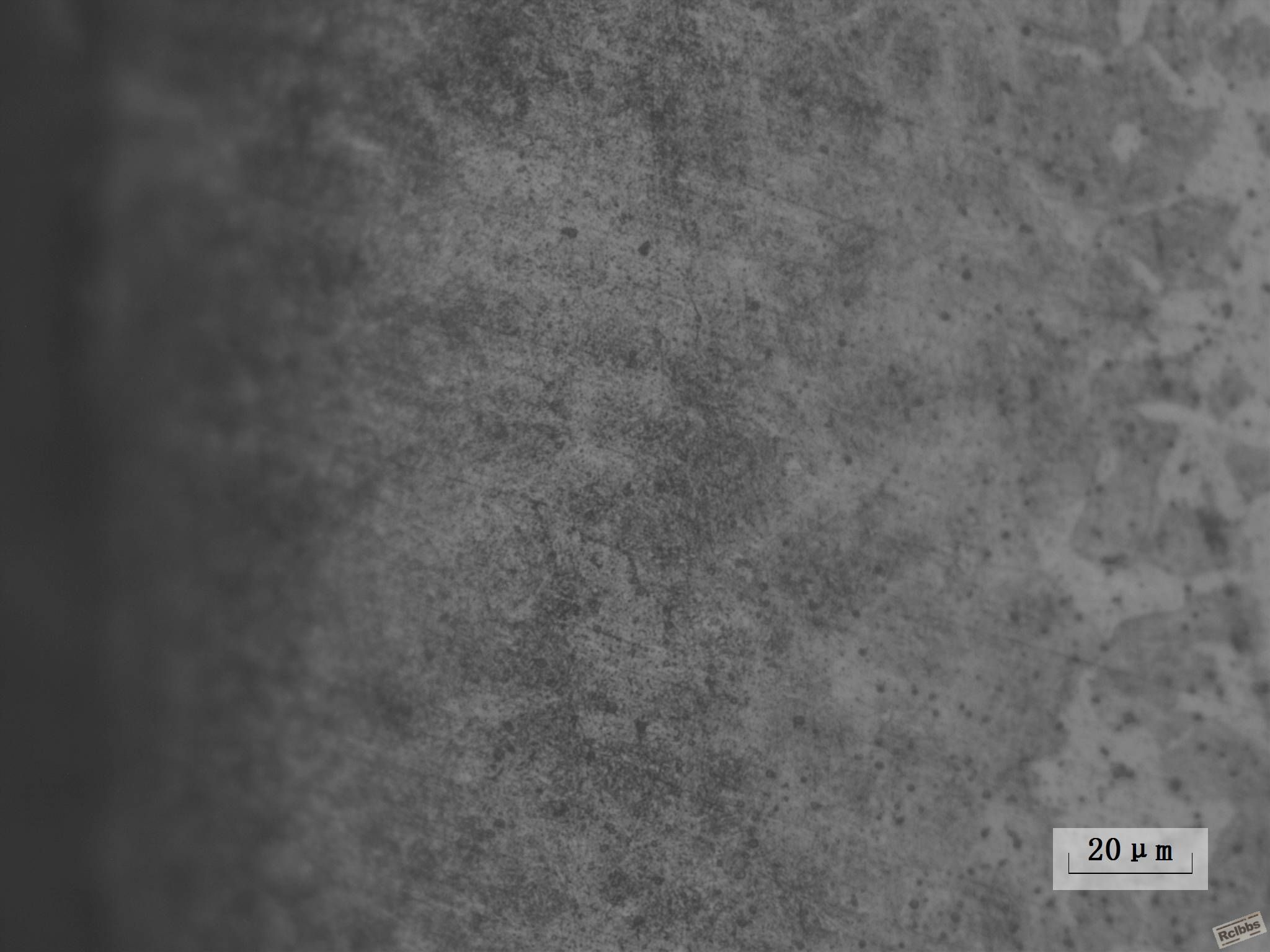

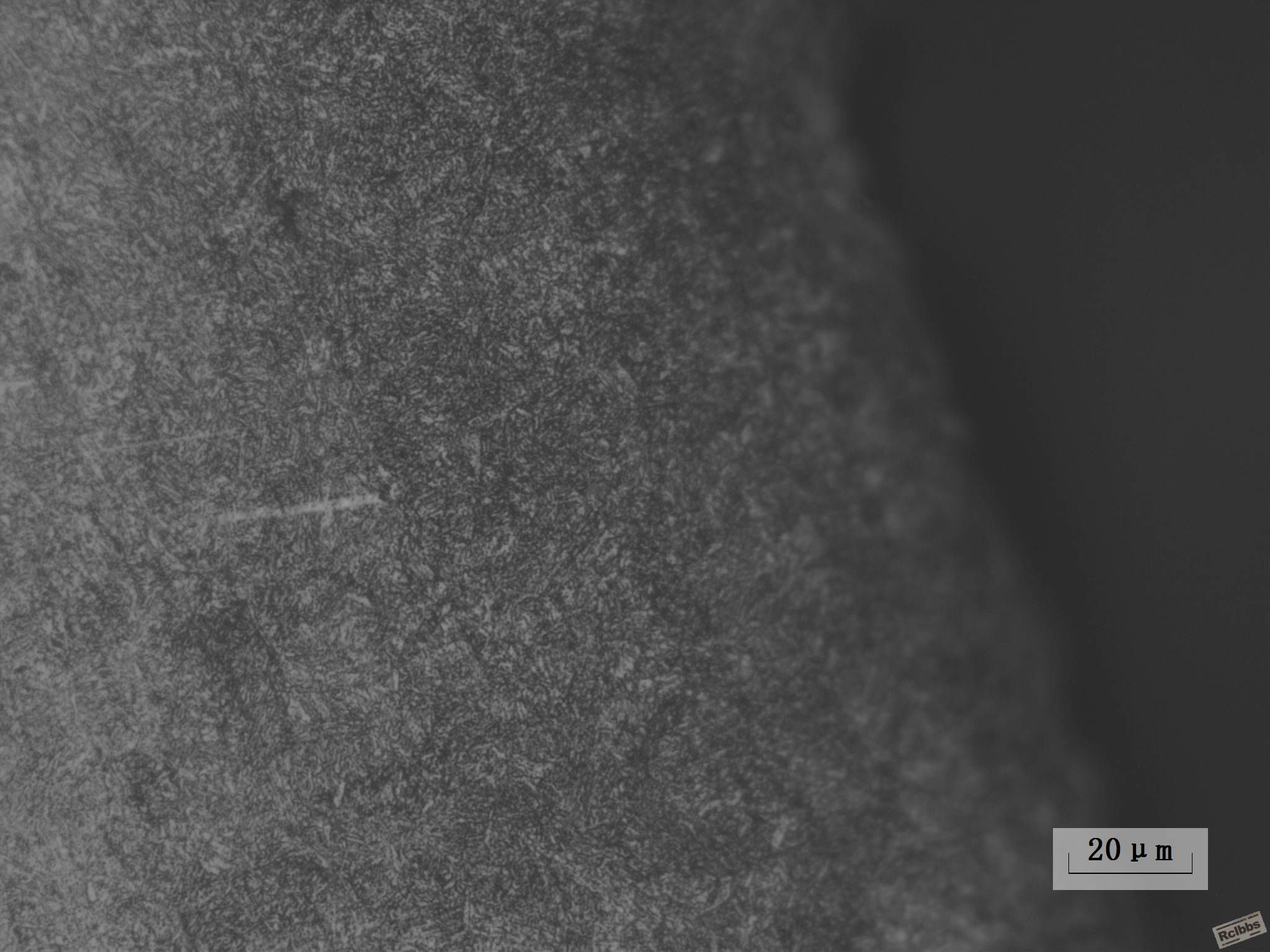

下面是碳氮共渗+回火后尺寸变形量正常的金相图片4张，之后标注为NG的图片是尺寸变形量异常的金相图片。麻烦各位大虾说一下金相是什么，尺寸变形量正常和异常的金相是否有所不同。

gaoxiwen · 发表于 2012-6-21 15:59:00

如果是一般的渗碳钢的话，
一般就是淬火+中温回火态
回火屈氏体（主要组织）
表面有可能存在碳化物，非马，心部有可能有铁素体

毛毛的 · 发表于 2012-6-21 16:23:50

表面应该叫回火马氏体，碳化物（现在好像包括屈氏体，索氏体在回后都叫回火马氏体）

gaoxiwen · 发表于 2012-6-29 10:29:19

变形好点的，铁素体含量过多，甚至表面也是的
变形差点的，铁素体含量稍少点，但还是多
最大可能是淬火温度有所提高，
铁素体含量过多，主要是材料选择的可能淬透性太差，比如10、20#钢
变形建议还是从工装，淬火油考虑

毛毛的 · 发表于 2012-6-29 07:50:39

没多大区别啊///

:L:L:L

sbjq · 发表于 2012-6-28 23:21:34

gaoxiwen 发表于 2012-6-21 15:59
如果是一般的渗碳钢的话，
一般就是淬火+中温回火态
回火屈氏体（主要组织）

非常感谢您的回复！
我已经增加了金相图片。
麻烦您帮忙看看尺寸变形量正常和异常的金相图片的异同之处。

sbjq · 发表于 2012-6-28 23:22:54

毛毛的发表于 2012-6-21 16:23
表面应该叫回火马氏体，碳化物（现在好像包括屈氏体，索氏体在回后都叫回火马氏体）

非常感谢您的回复！
我已经增加了金相图片。
麻烦您帮忙看看尺寸变形量正常和异常的金相图片的异同之处。

sbjq · 发表于 2012-7-3 19:55:55

gaoxiwen 发表于 2012-6-29 10:29
变形好点的，铁素体含量过多，甚至表面也是的
变形差点的，铁素体含量稍少点，但还是多
最大可能是淬火温 ...

你好！
非常感谢你的回复！
淬火油在淬火前控制在60°左右。
你说的淬火温度过高，是不是是指这个60°太高啊？

我们热处理是委外的，产品图纸是有客户提供的，且图纸上只有尺寸和硬度要求。由于我们公司内没有专门从事热处理的人员，对热处理都一窍不通。所以出现热处理后尺寸变化量异常后，我们也没有能力去调查真正的原因。
你能建议一、两本关于金相基础的书吗？

sbjq · 发表于 2012-7-3 19:56:57

毛毛的发表于 2012-6-29 07:50
没多大区别啊///

非常感谢你的回复！

gaoxiwen · 发表于 2012-7-4 08:35:37

sbjq 发表于 2012-7-3 19:55
你好！
非常感谢你的回复！
淬火油在淬火前控制在60°左右。

这些东西主要看SQE了，
要是你们的SQE没有作为的话，什么都是白搭
你们只要按热处理体系去审核他们就是了

技术问题，你们最好不要过问，但出了任何问题不要有任何的妥协
那就OK了

sbjq · 发表于 2012-7-6 14:50:37

gaoxiwen 发表于 2012-7-4 08:35
这些东西主要看SQE了，
要是你们的SQE没有作为的话，什么都是白搭
你们只要按热处理体系去审核他们就是 ...

我们没有专门的热处理SQE，所以没有人懂热处理技术。
除了问题，我们也不想轻易地妥协，但苦于不懂技术，只能让供应商牵着鼻子走。
就是在热处理体系审核时发现问题，他们也只是做做表面功夫应付我们。
我们没有能力去找到问题的本质。

何柬松 · 发表于 2012-8-13 20:55:20

NG的渗层内碳浓度高，正常的看上去碳浓度略低。

whank · 发表于 2012-8-13 22:27:42

应该就是马氏+残奥，表面相当于高碳钢

		自动登录	找回密码
密码			免费注册

[求助] SPCC碳氮共渗（800度）+淬火+回火（400度）后的金相组织是什么啊？（已增加金相图片）

本帖子中包含更多资源
