电站锅炉主蒸汽管20G的金相图，求组织鉴定

rodo12 · 发表于 2012-6-29 08:40:33

新安装运行不久的电站炉，是属于定期检验范畴，这是正常管子里面的组织，运行也没有超温记录，所以我很奇怪怎么出现了这样的组织，不知道是不是管子出厂前的热处理导致，因为是做的覆膜，整张覆膜片都是这样的组织，所以只能上来求助下各位前辈

MYG · 发表于 2012-6-28 21:38:35

rodo12 发表于 2012-6-28 16:31
对于电站锅炉上面的20G管我也是首次做出这样的金相组织，但厂方那边提供不到管材的相关热处理资料，只能依靠 ...

20G的正常组织为F+P。
这2张图可能是经过运行的锅炉管，组织较杂乱。
委托方送检的是正常管还是事故管？

rodo12 · 发表于 2012-6-28 16:31:35

对于电站锅炉上面的20G管我也是首次做出这样的金相组织，但厂方那边提供不到管材的相关热处理资料，只能依靠经验来判断了，所以上来这边求助

r_lyy · 发表于 2012-6-28 15:14:00

没有处理工艺组织不敢贸然断定的，只有求教于和你有相同产品的同行们的解释了，或是问问相关专家也可，主要是相关工作经验。

cumtkxq · 发表于 2012-6-28 15:29:09

马氏体（基体）+上贝氏体（条状）+珠光体（灰色，片层间距比较小可能为托氏体或索氏体）

（个人见解，仅供参考）

rodo12 · 发表于 2012-6-28 14:16:15

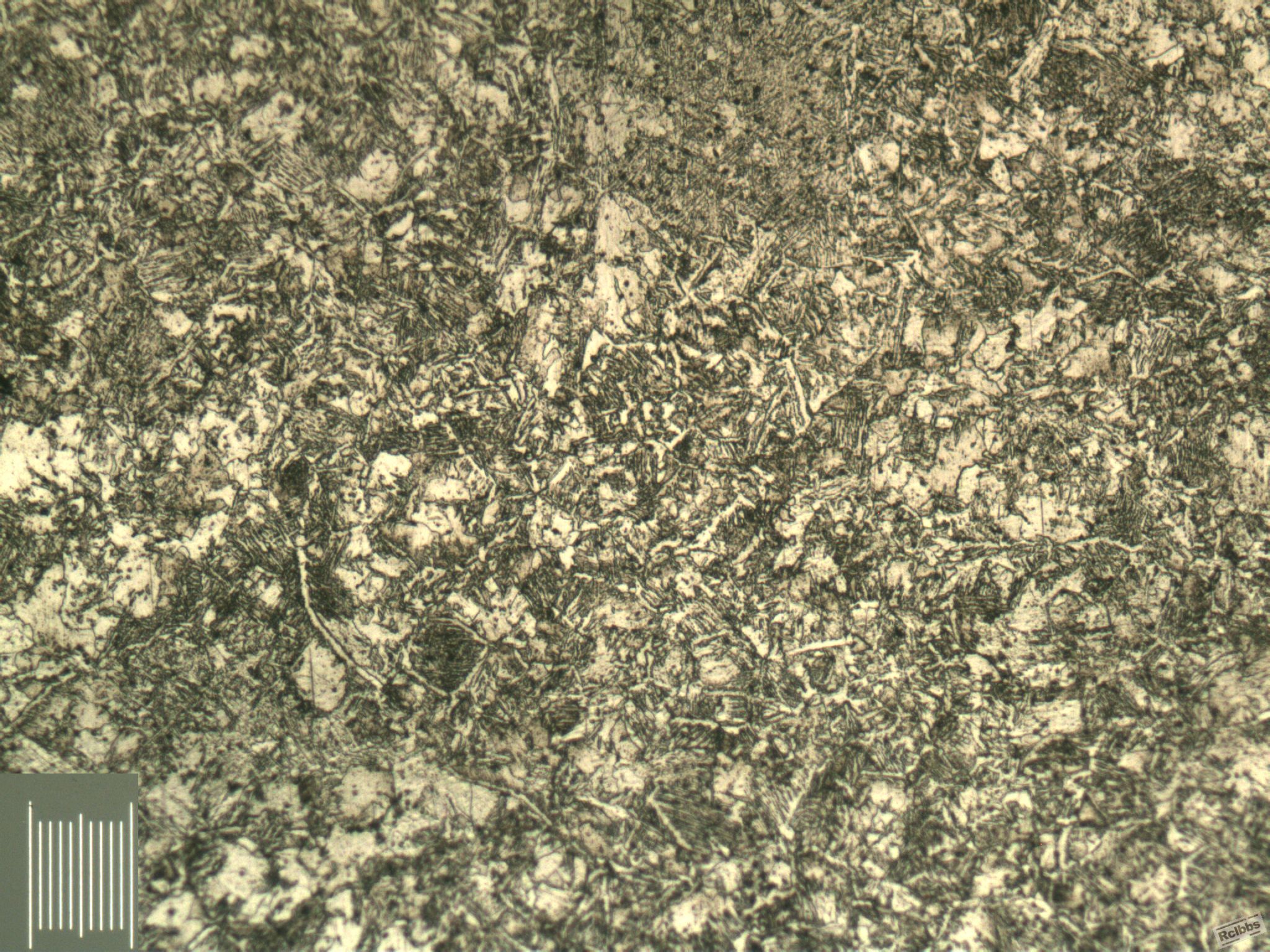

从某台电站锅炉的主蒸汽管上做出来的母材金相组织，材料为20G，热处理无法考证，因水平有限，不能对组织做出准确判断，故上来论坛求教各位前辈这张500X这张100X

rodo12 · 发表于 2012-6-28 14:17:08

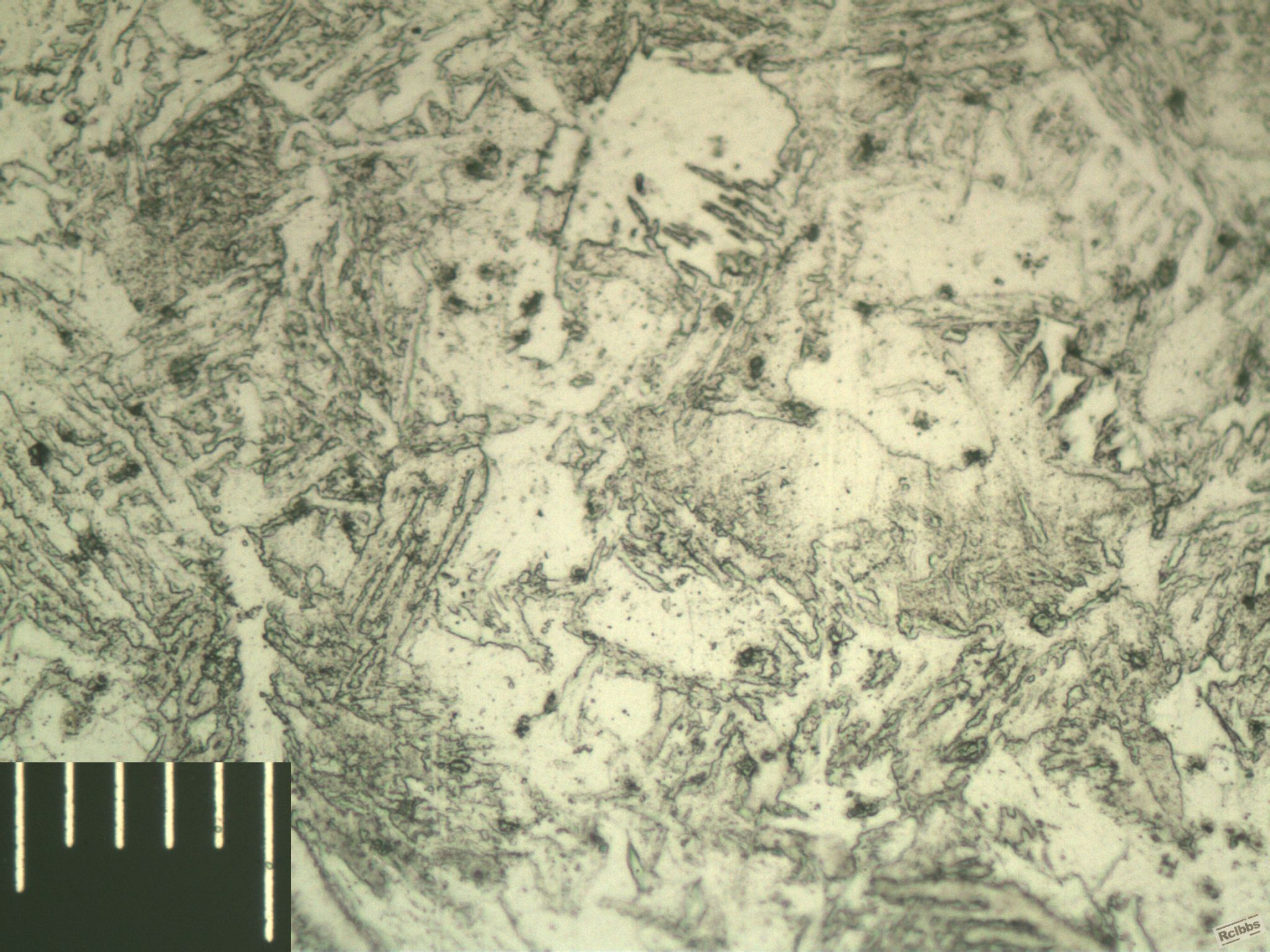

这张500X

MYG · 发表于 2012-6-29 21:00:22

用的是冷拔管还是热轧管？

rodo12 · 发表于 2012-6-30 11:37:55

直径为159的管子，做的部位是弯头直段，冷拔还是热轧这个无从知晓

，资料少得可怜，除开材质和规格，其余一概不知。。。

MYG · 发表于 2012-6-30 11:58:38

直径为159的管子，热轧的居多。
热轧后正火，一般不会出现这种组织。
以热轧代替正火，有可能出现这种组织。
锅炉运行记录是否可信？

rodo12 · 发表于 2012-6-30 12:05:03

锅炉运行记录可信，因为该炉只是用于焚烧垃圾，不追求效率及用气，没什么必要条件去超温运行，您说的组织是马氏体的出现嘛？还是评定为索氏体为好？

MYG · 发表于 2012-6-30 12:47:03

马氏体不大可能。
可认定有网状铁素体和魏氏组织，也许还有些贝氏体，其它无法认定。

rodo12 · 发表于 2012-6-30 12:54:20

好，我参考了，谢谢指导！

aboluo · 发表于 2012-7-3 15:12:56

铁素体+贝氏体+魏氏组织+少量P，感觉不像是母材，倒像焊缝地方的组织。

rodo12 · 发表于 2012-7-6 17:12:16

但这个确实我是在离焊缝大概10cm左右的地方做的覆膜，刚开始时候我也以为是错的，重新做一次后还是看到这样的组织

我心飞翔eric · 发表于 2012-7-9 15:21:04

不知道图片里面的黑点是什么情况？污染吗？

rodo12 · 发表于 2012-7-10 08:19:38

是的，现场灰尘多，没办法避免

		自动登录	找回密码
密码			免费注册

[求助] 电站锅炉主蒸汽管20G的金相图，求组织鉴定
