铝合金-6061(T6)热挤件

qinglian1210 · 发表于 2012-7-5 19:24:57

本帖最后由 qinglian1210 于 2012-7-6 23:17 编辑

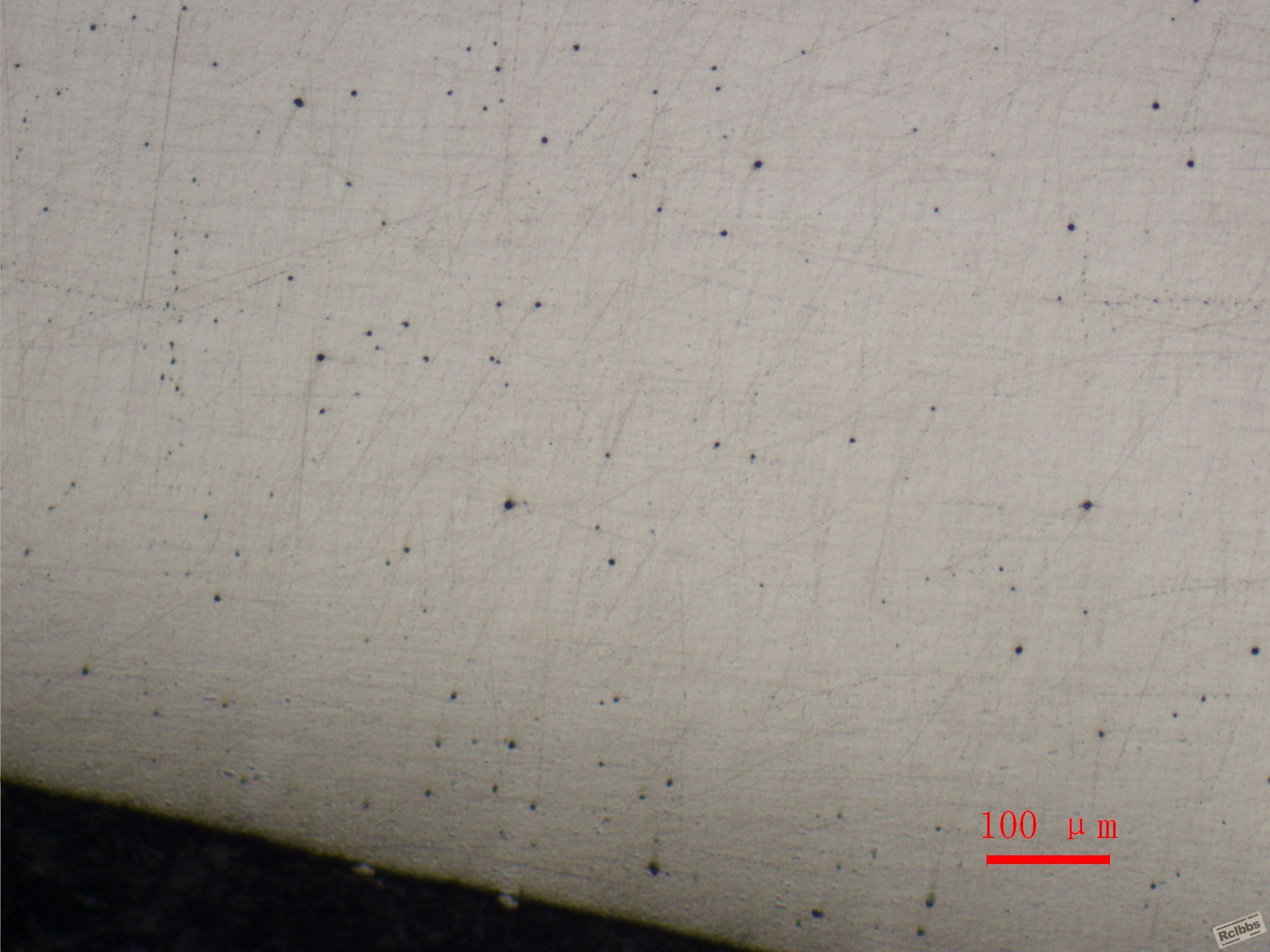

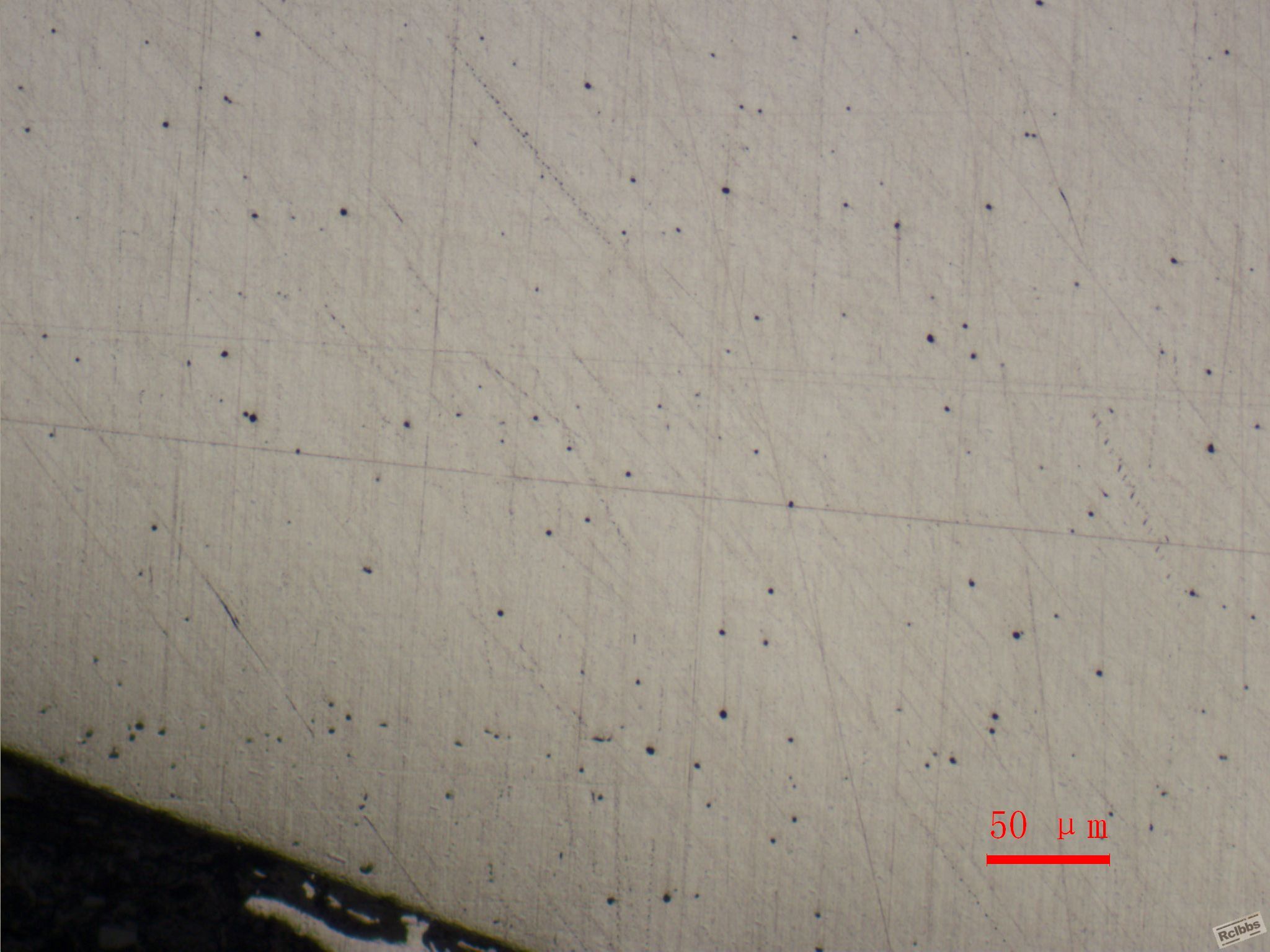

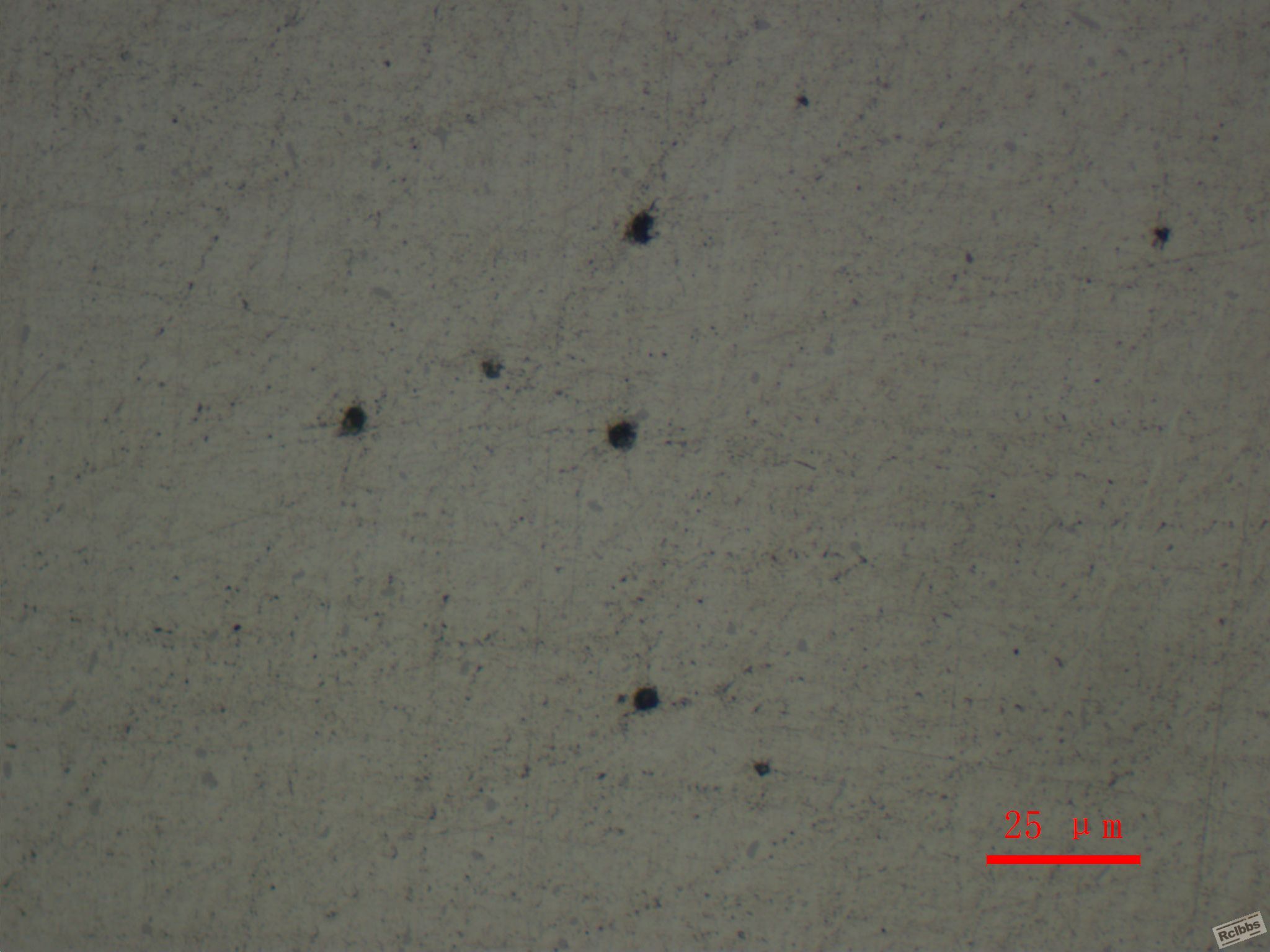

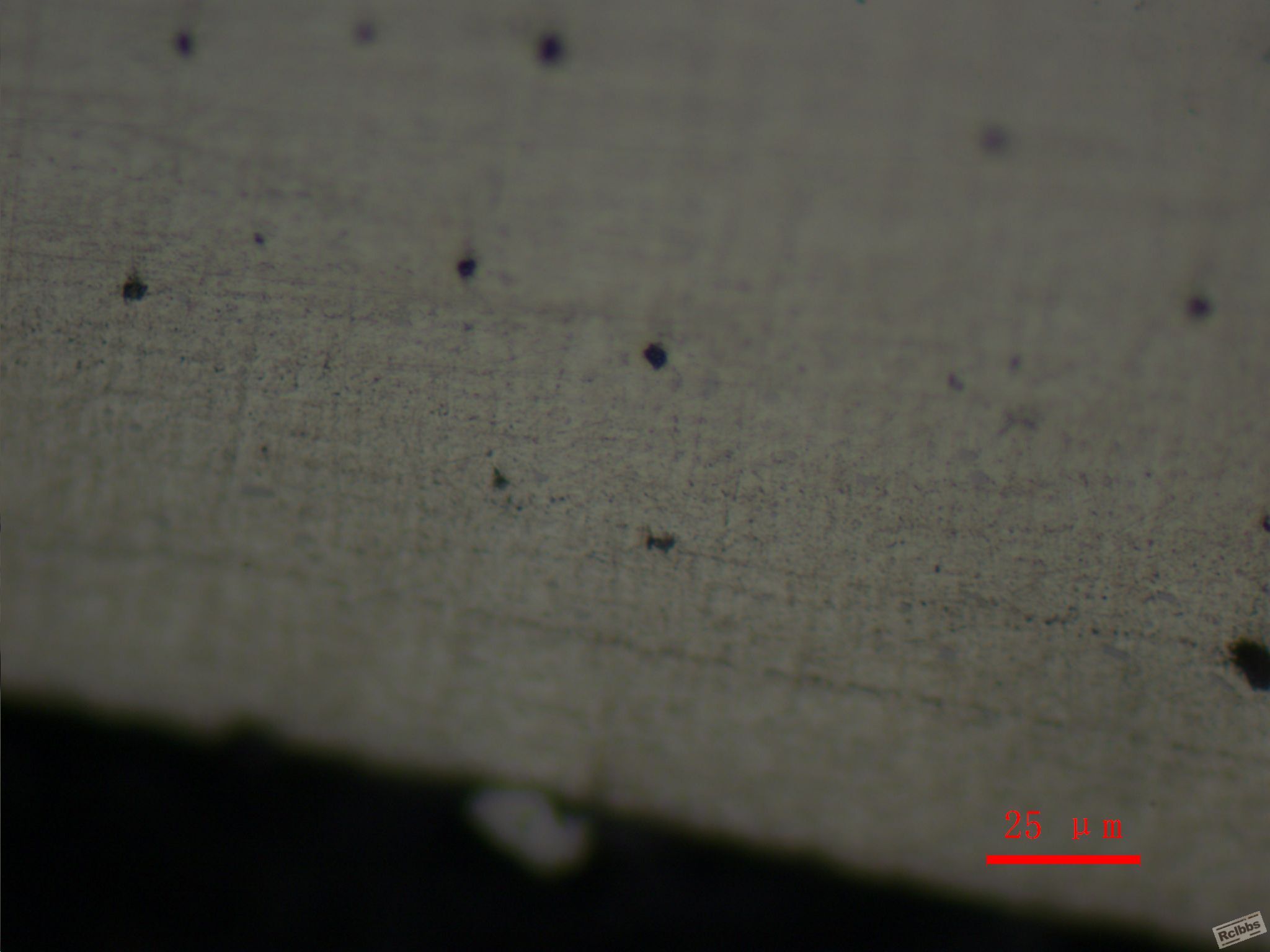

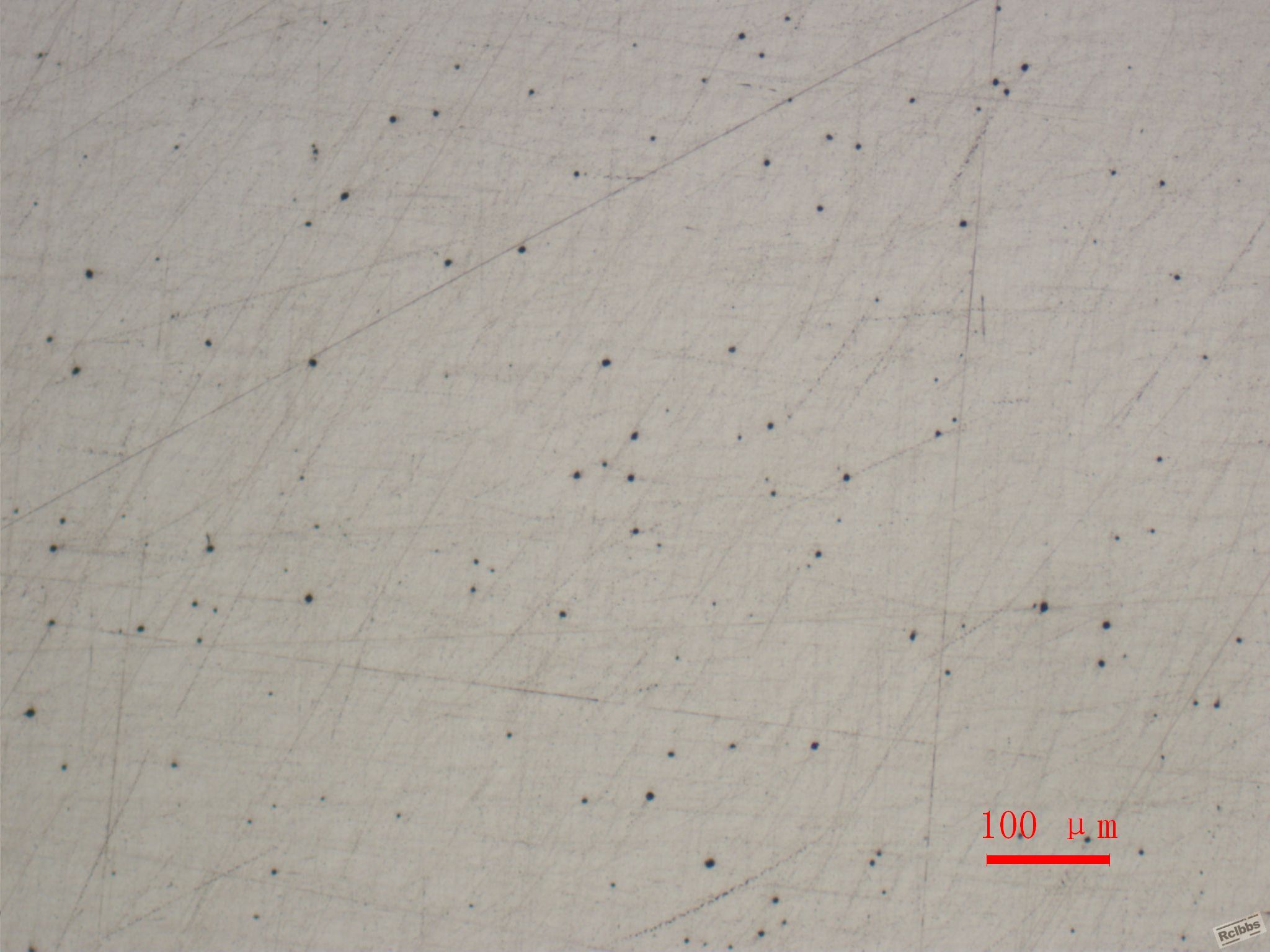

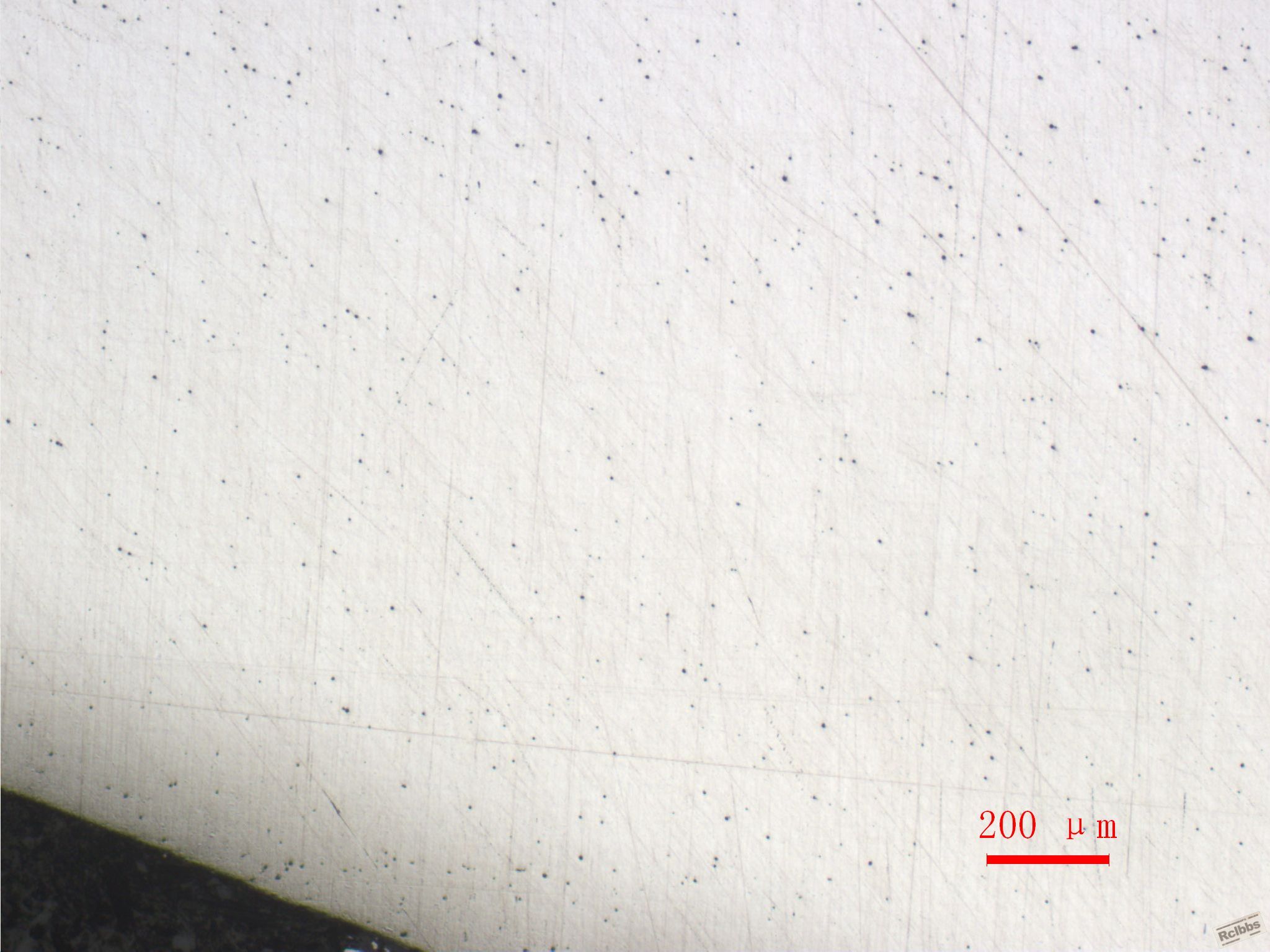

1.腐蚀前的评价?(里面的浅灰色相，是否是Mg2Si？黑色圆球状的是否是夹杂物？有无疏松？）

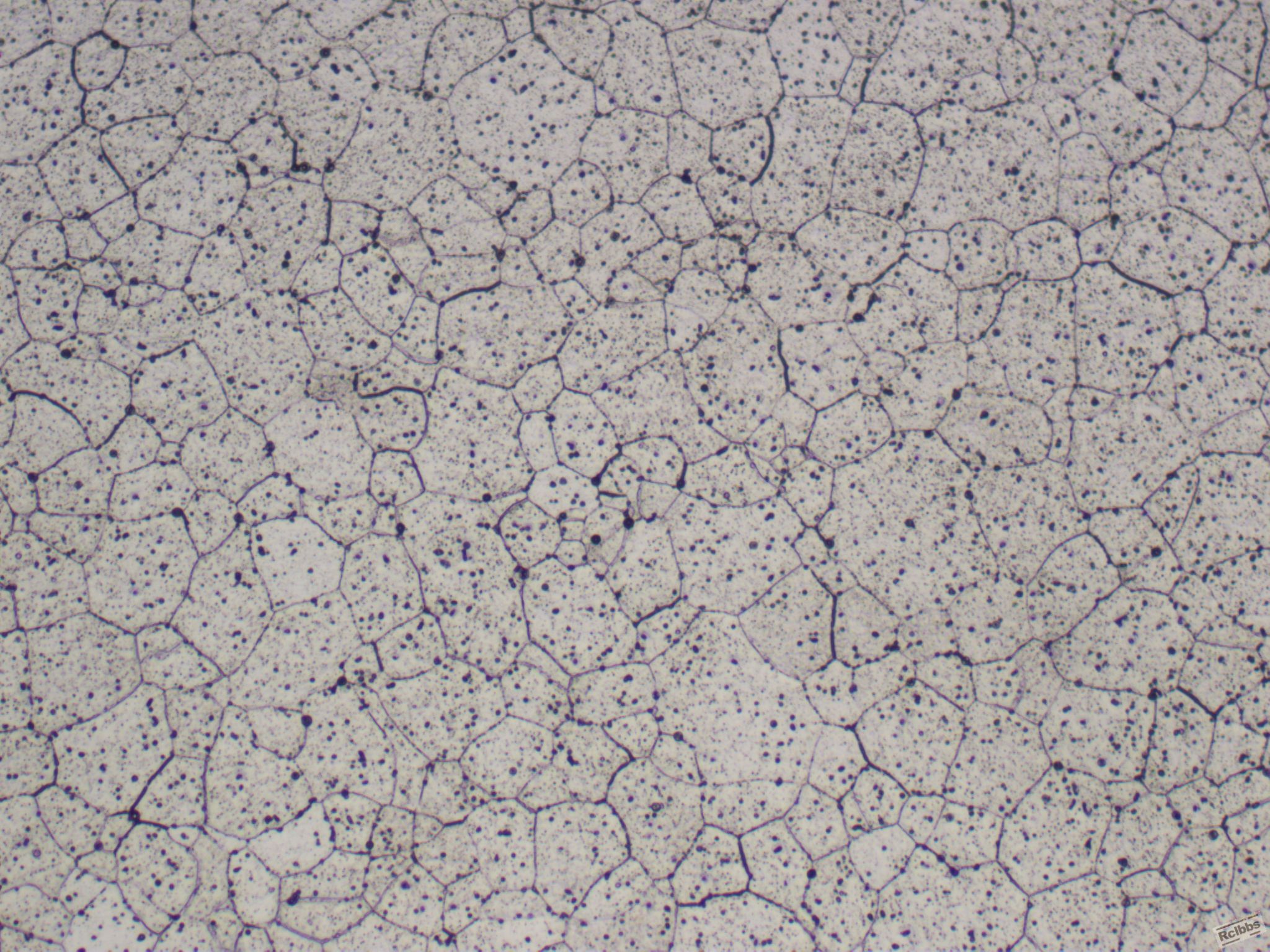

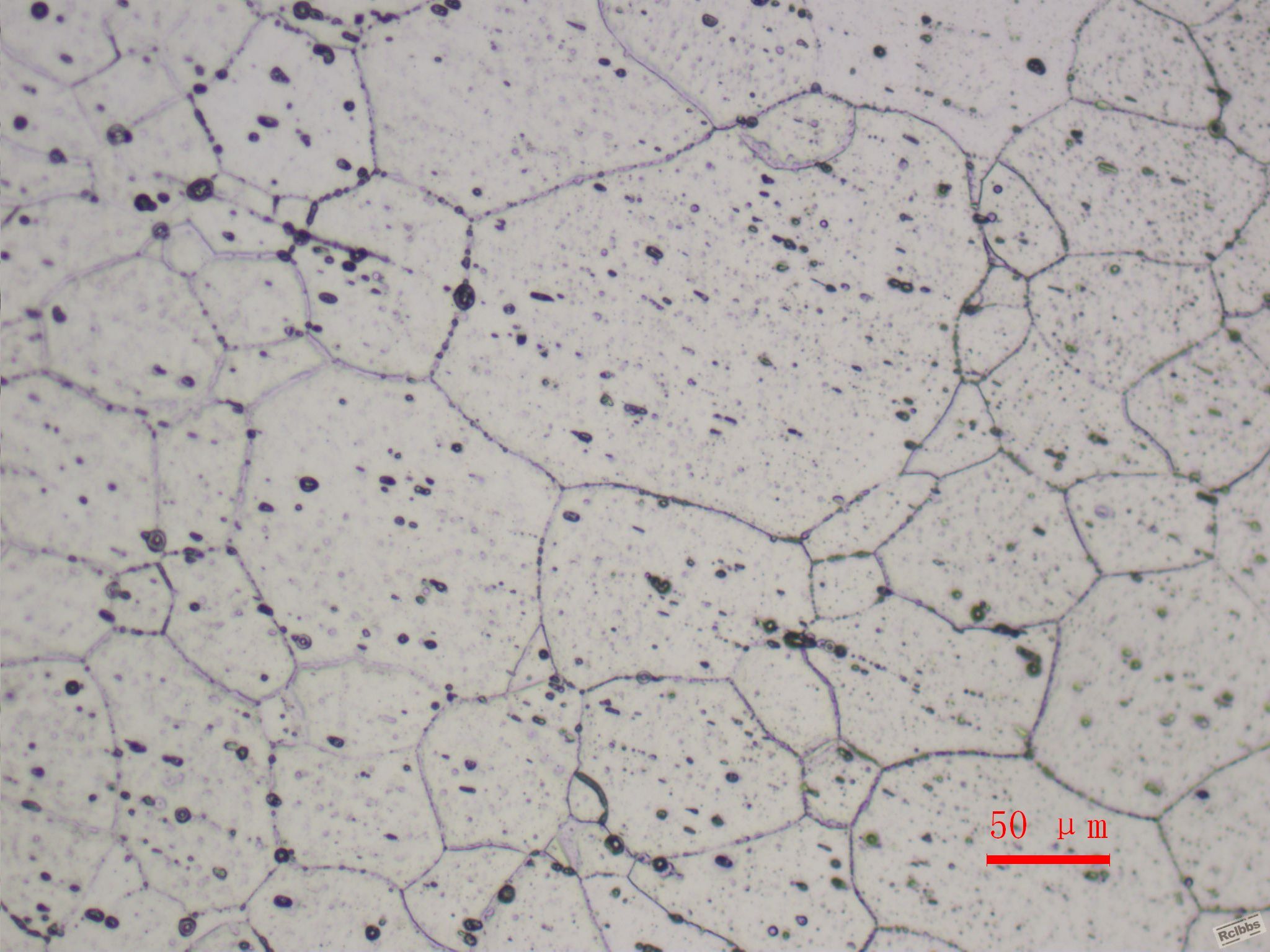

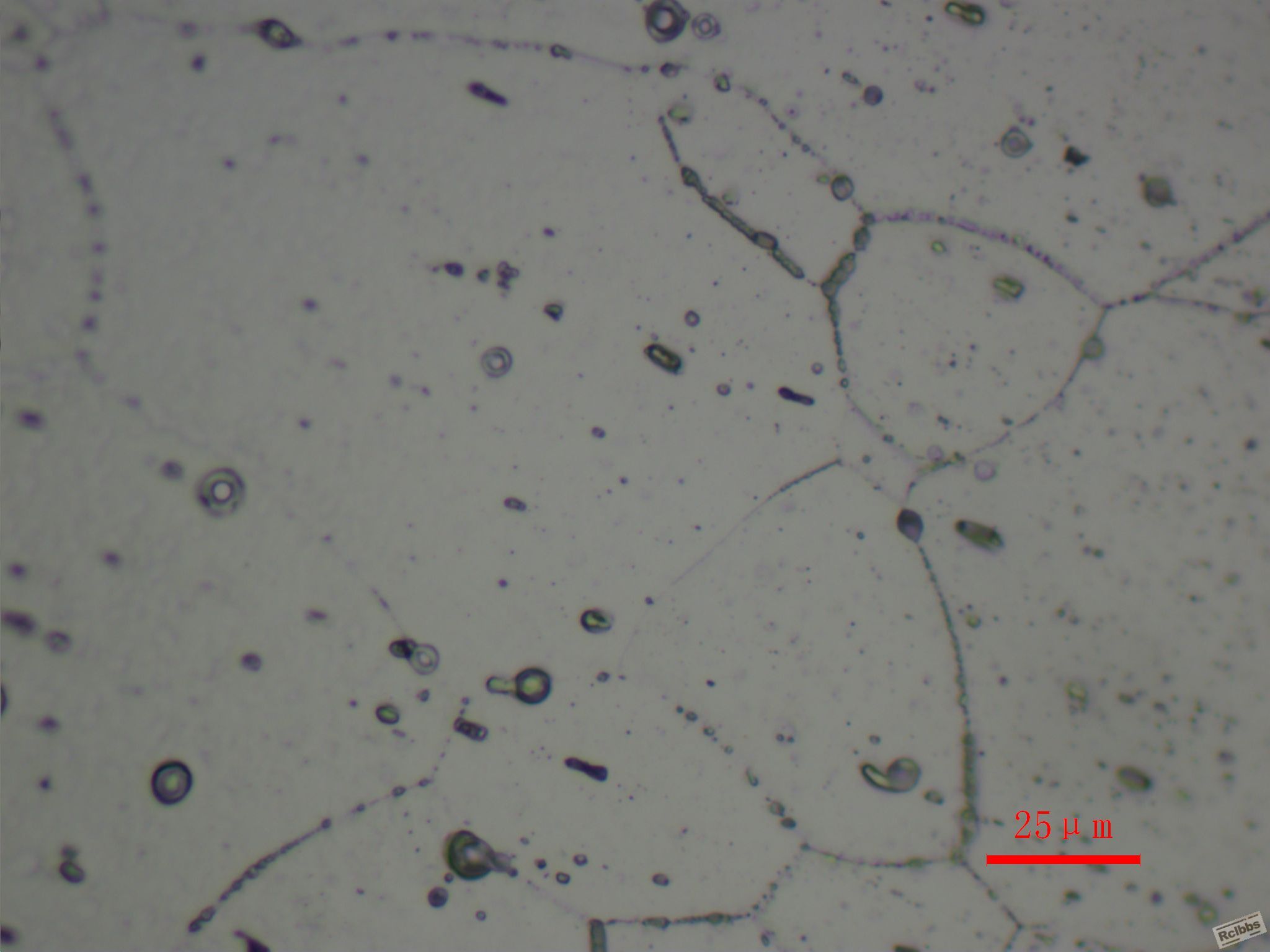

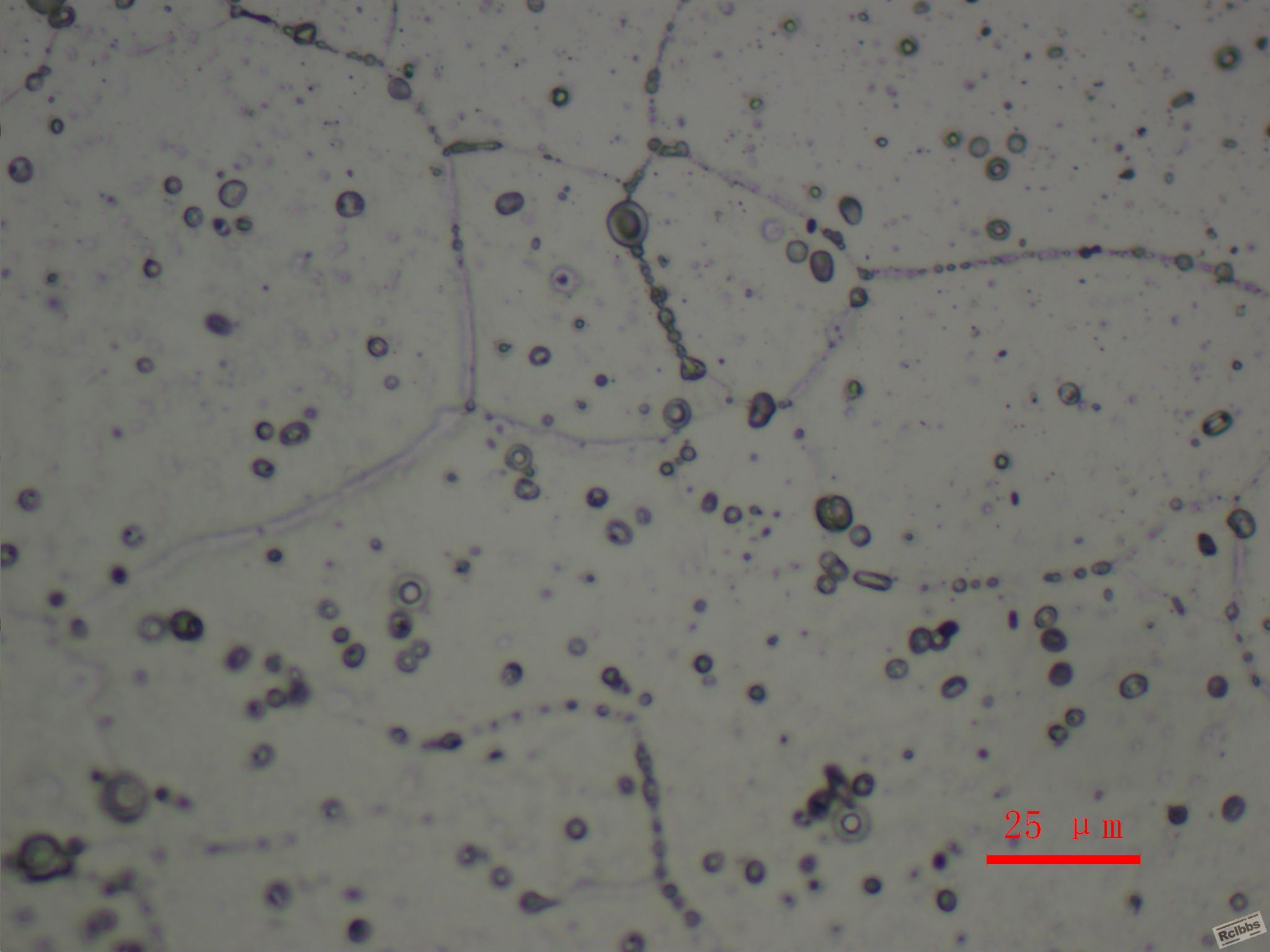

2。腐蚀后组织评价？（晶界上的是什么呀是否有复熔球？）

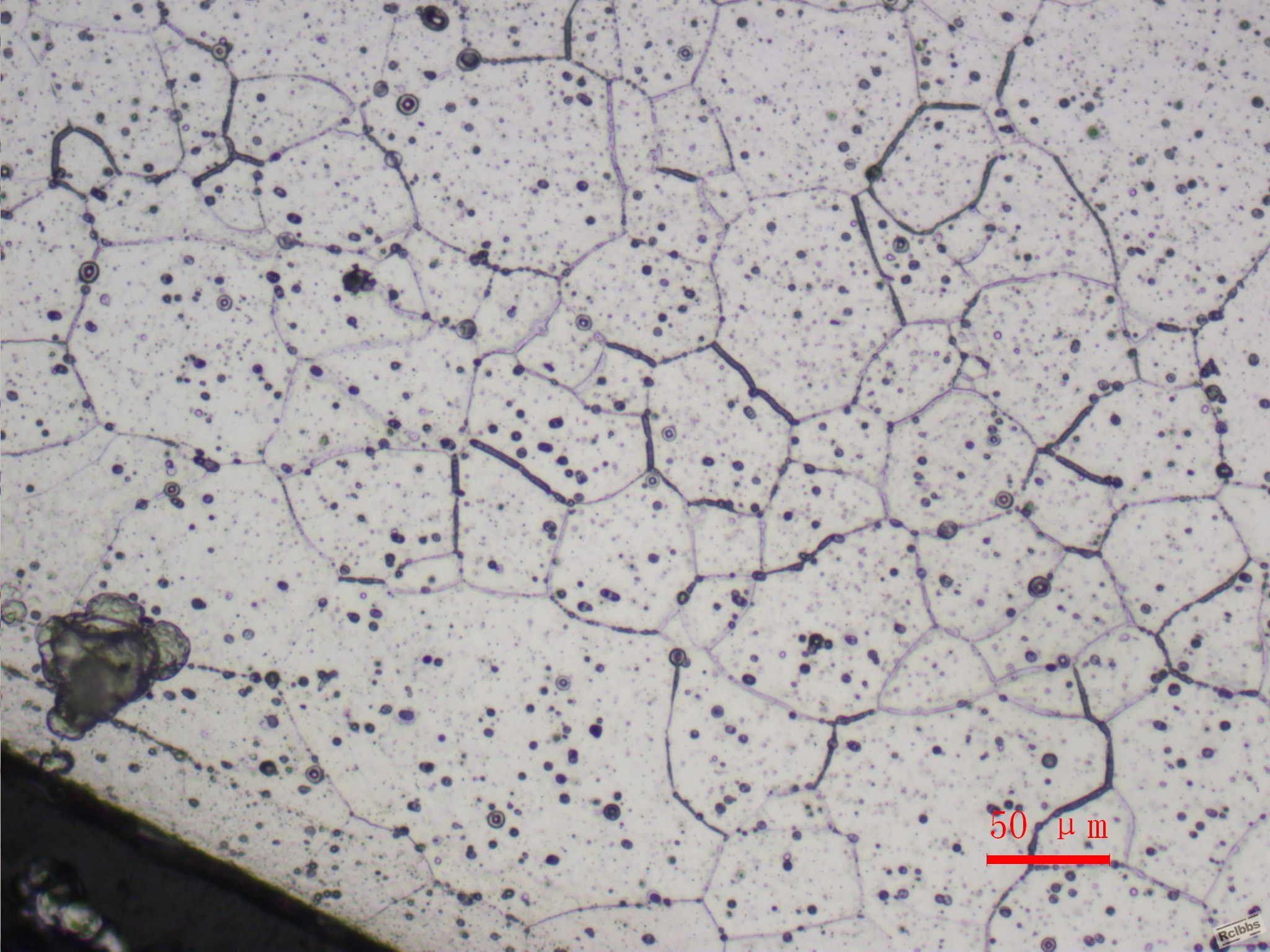

以下是腐蚀前与腐蚀后的照片,请各位帮忙分析分析,感谢!

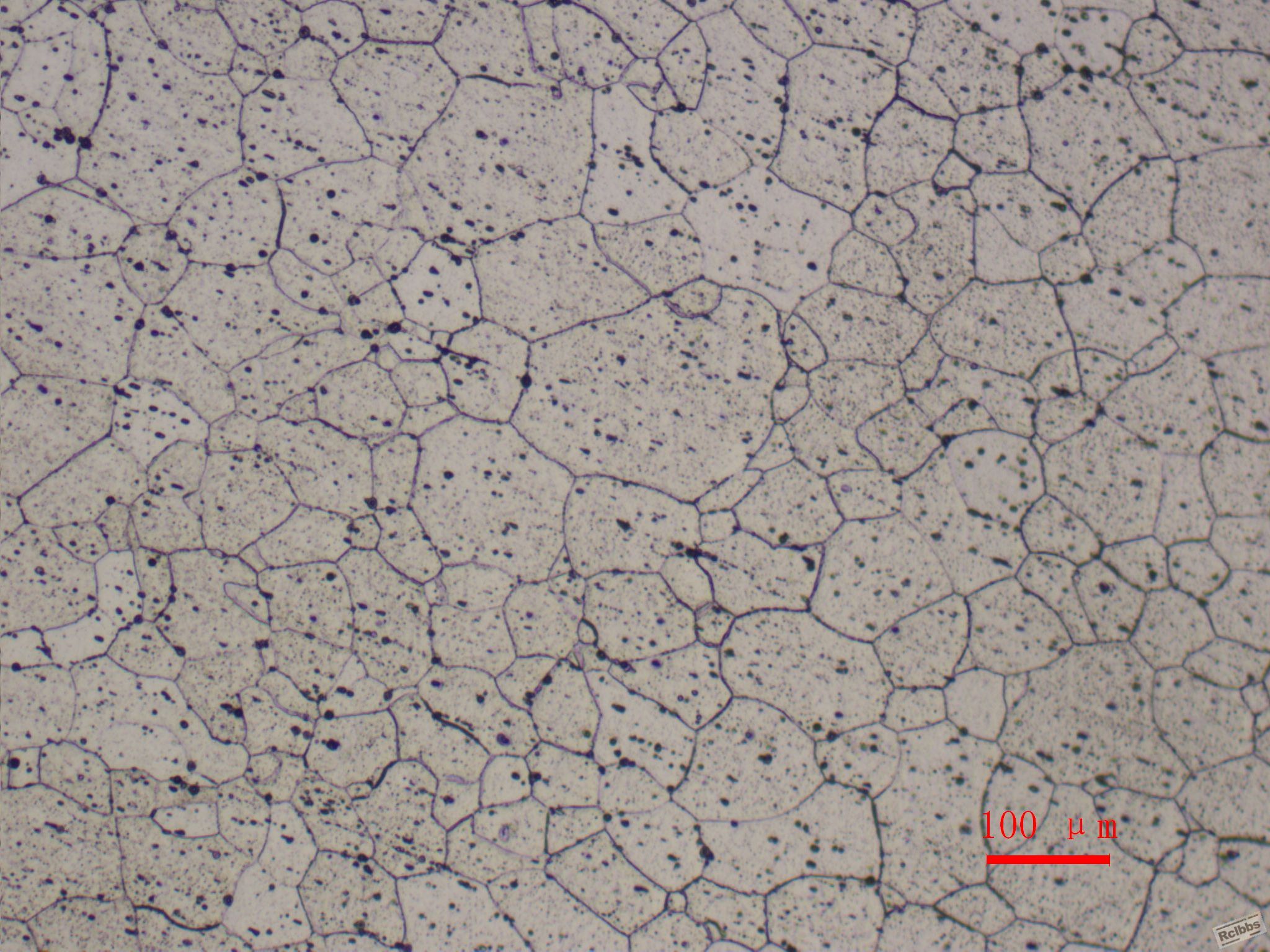

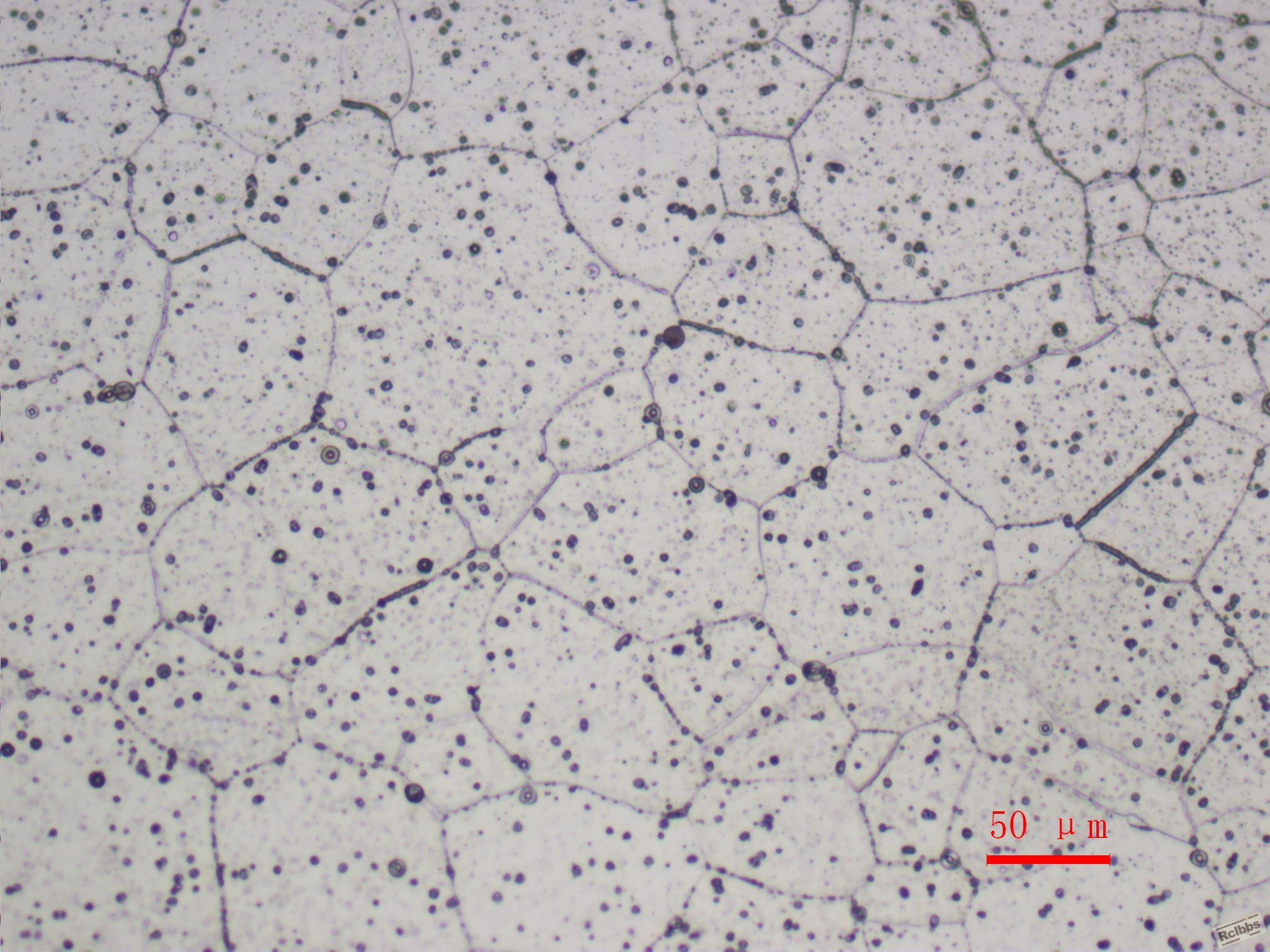

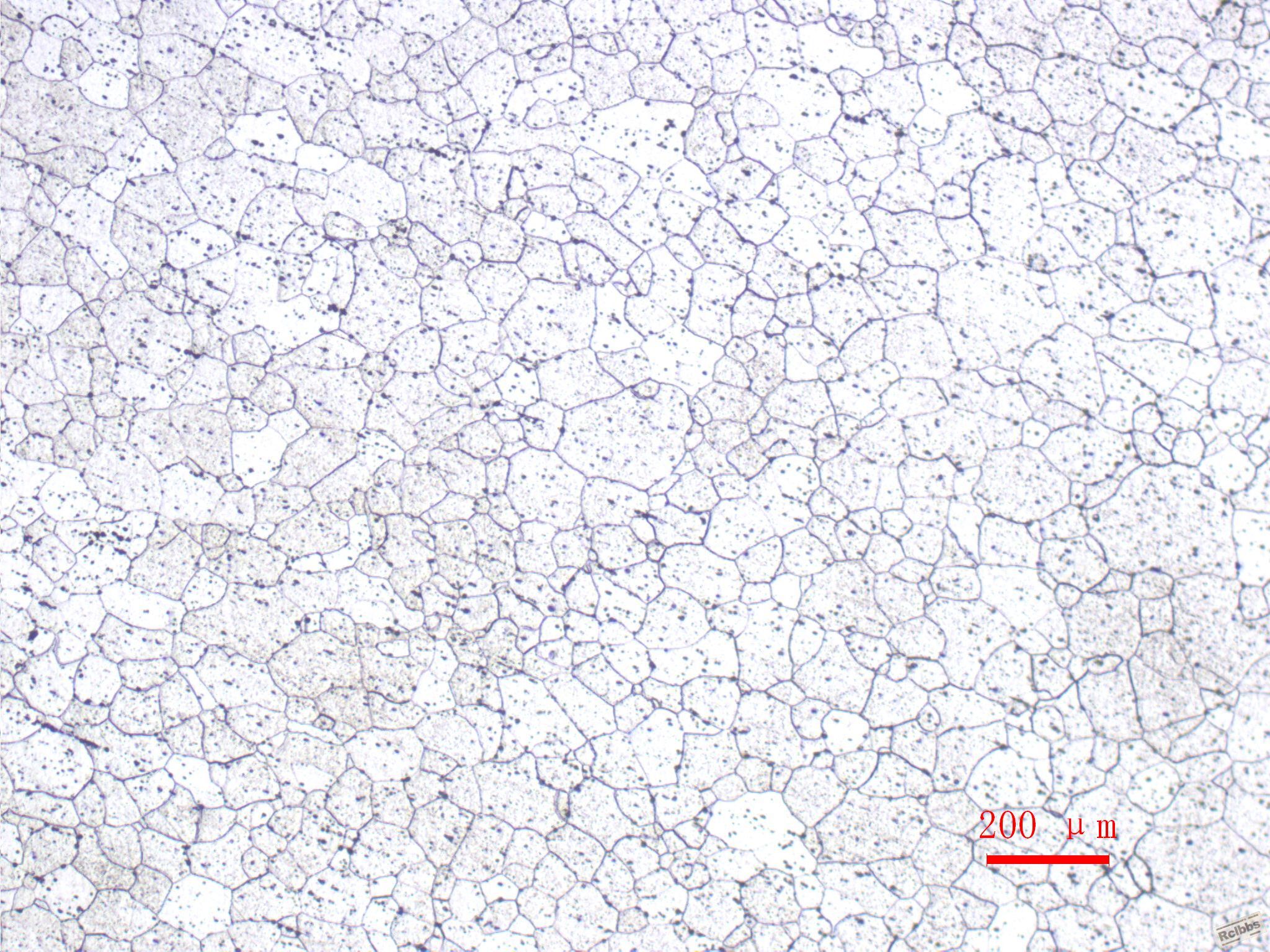

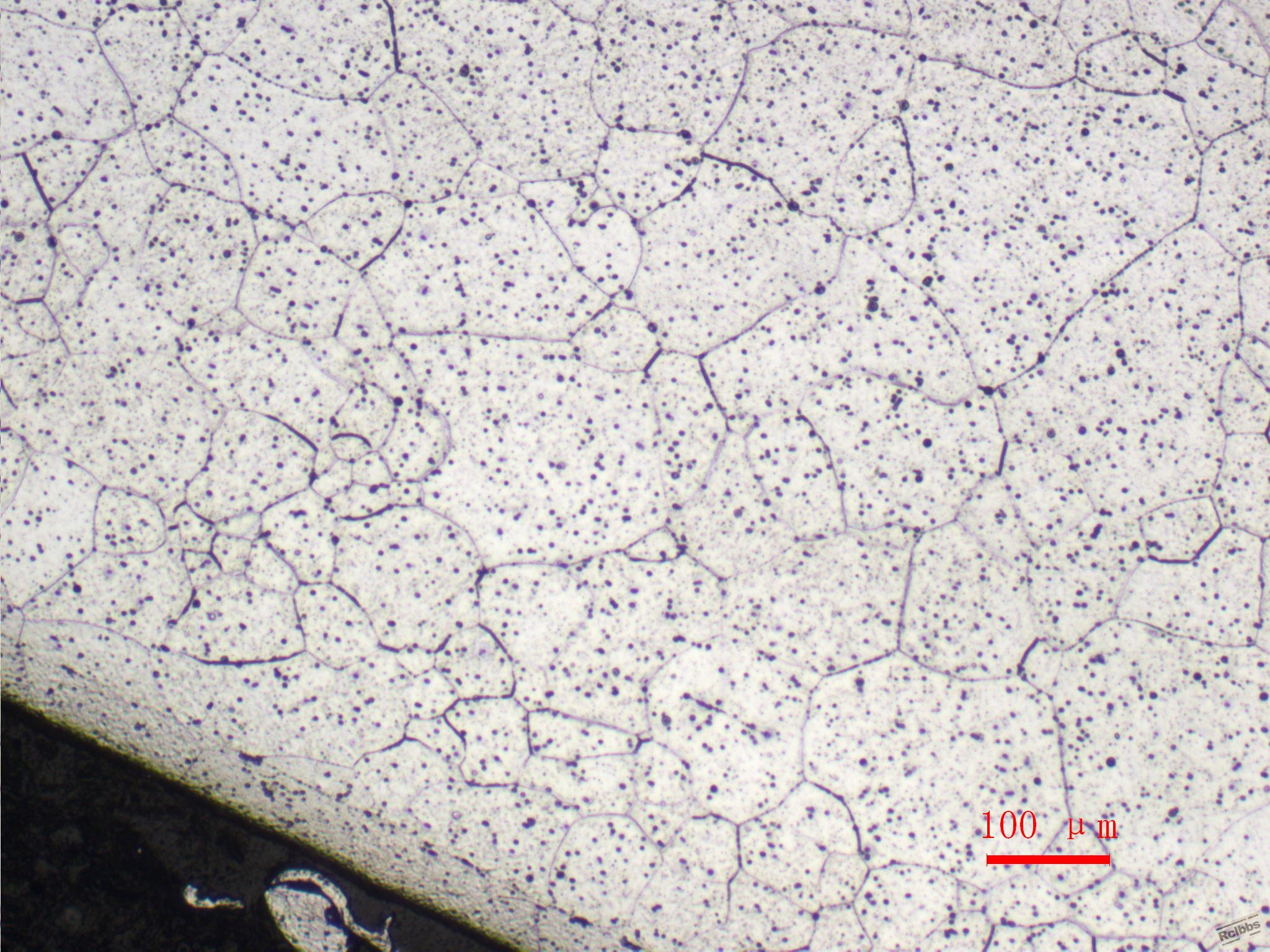

横向组织:

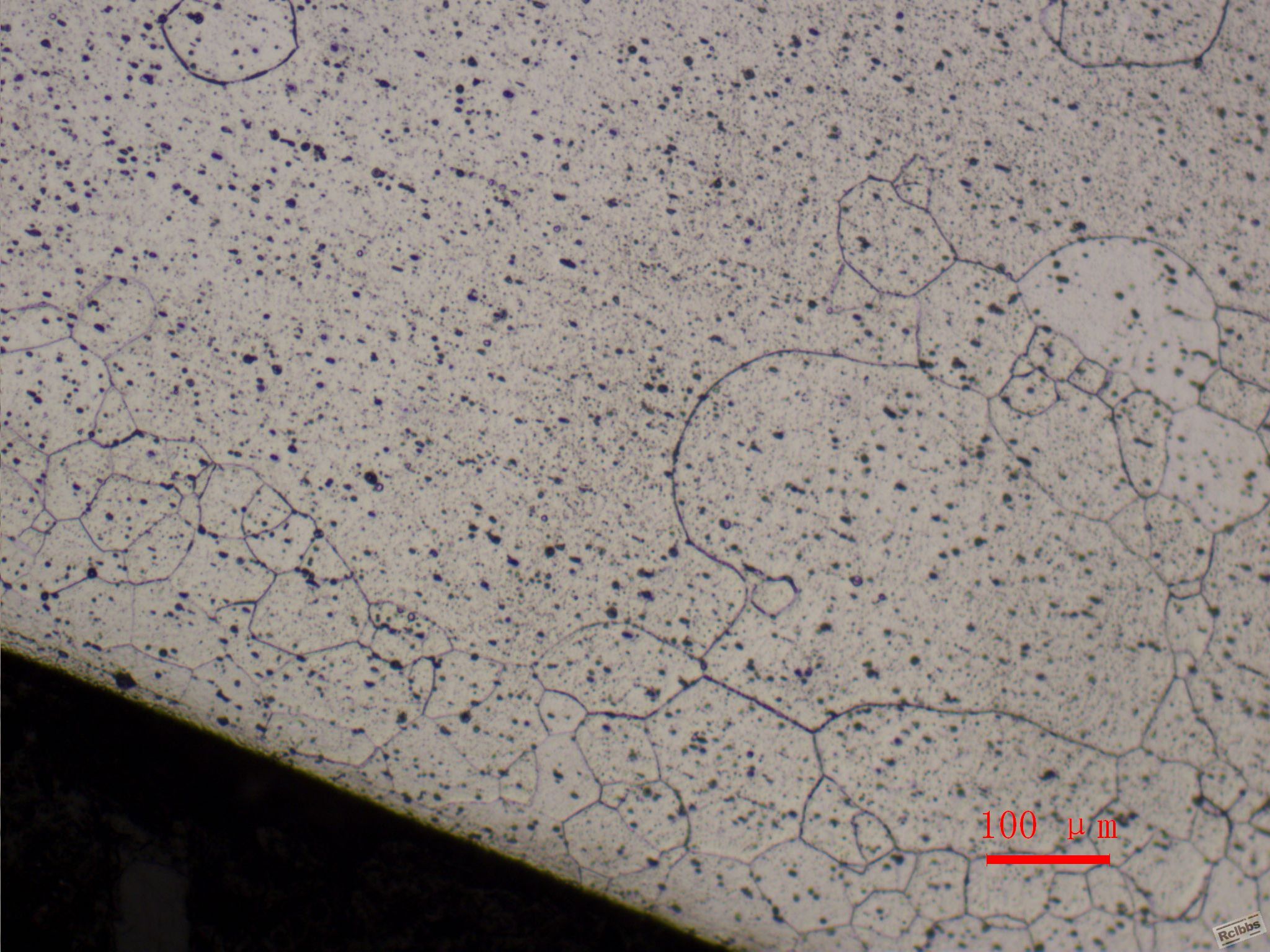

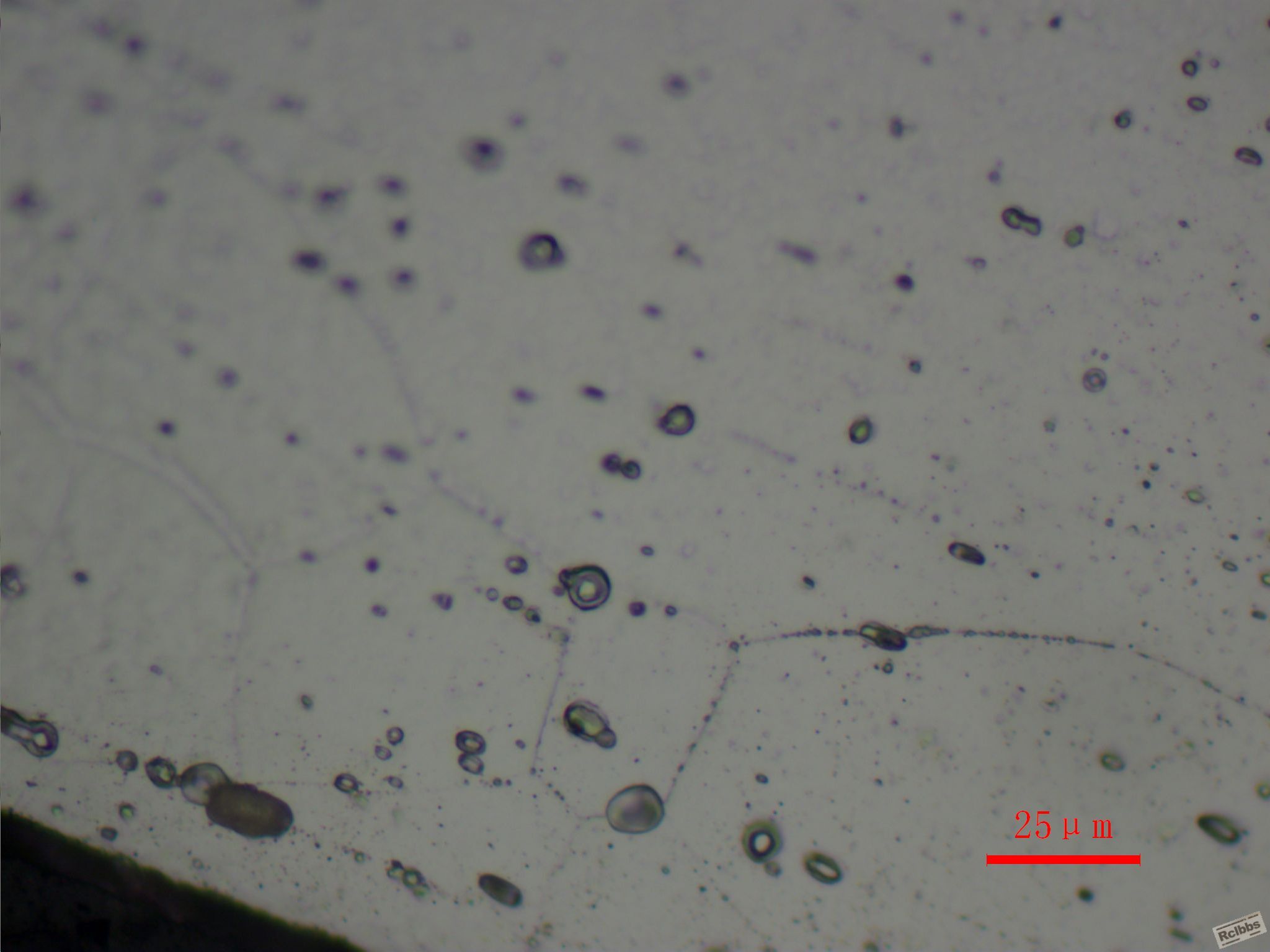

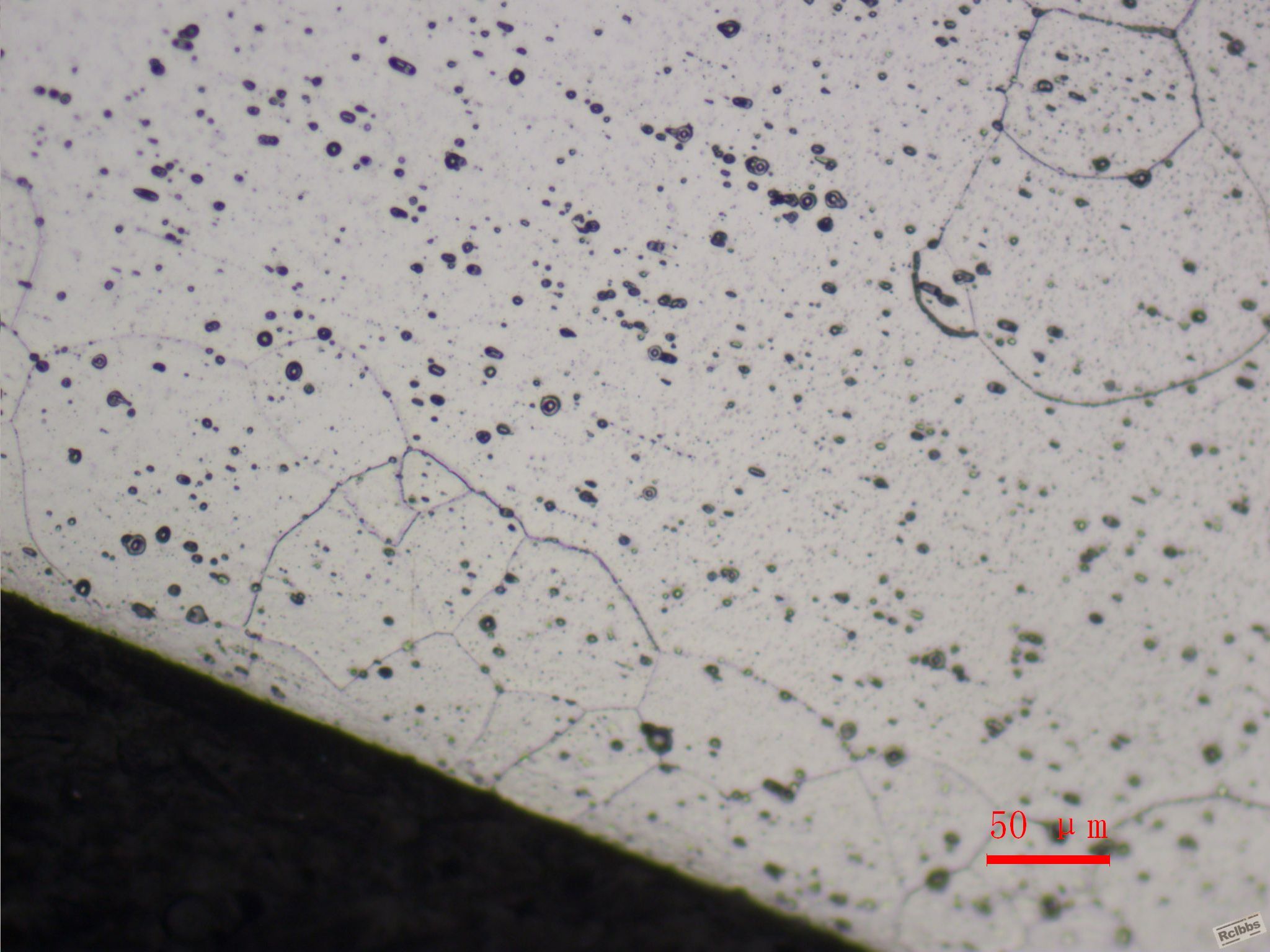

纵向组织:

qinglian1210 · 发表于 2012-7-5 22:56:38

怎么都没有回复啊？着急啊

r_lyy · 发表于 2012-7-6 08:55:10

这种件我没接触过金相，不过楼主说的腐蚀前的组织我有些不明白，腐蚀前能看组织吗？是楼主描述还是我孤陋寡闻。这种件不好磨制，但是我觉得楼主的制样还是需再制，这样才能准确判断夹杂。

cqitstudent · 发表于 2012-7-6 10:18:52

能问下楼主是怎么腐蚀的吗？弱弱的问句，铝合金做夹杂物的不多吧

gtn1314 · 发表于 2012-7-6 23:02:51

铝合金件种类工艺比较多，样品制作上又有难度，所以一般自己研究比别人说要可靠一点。

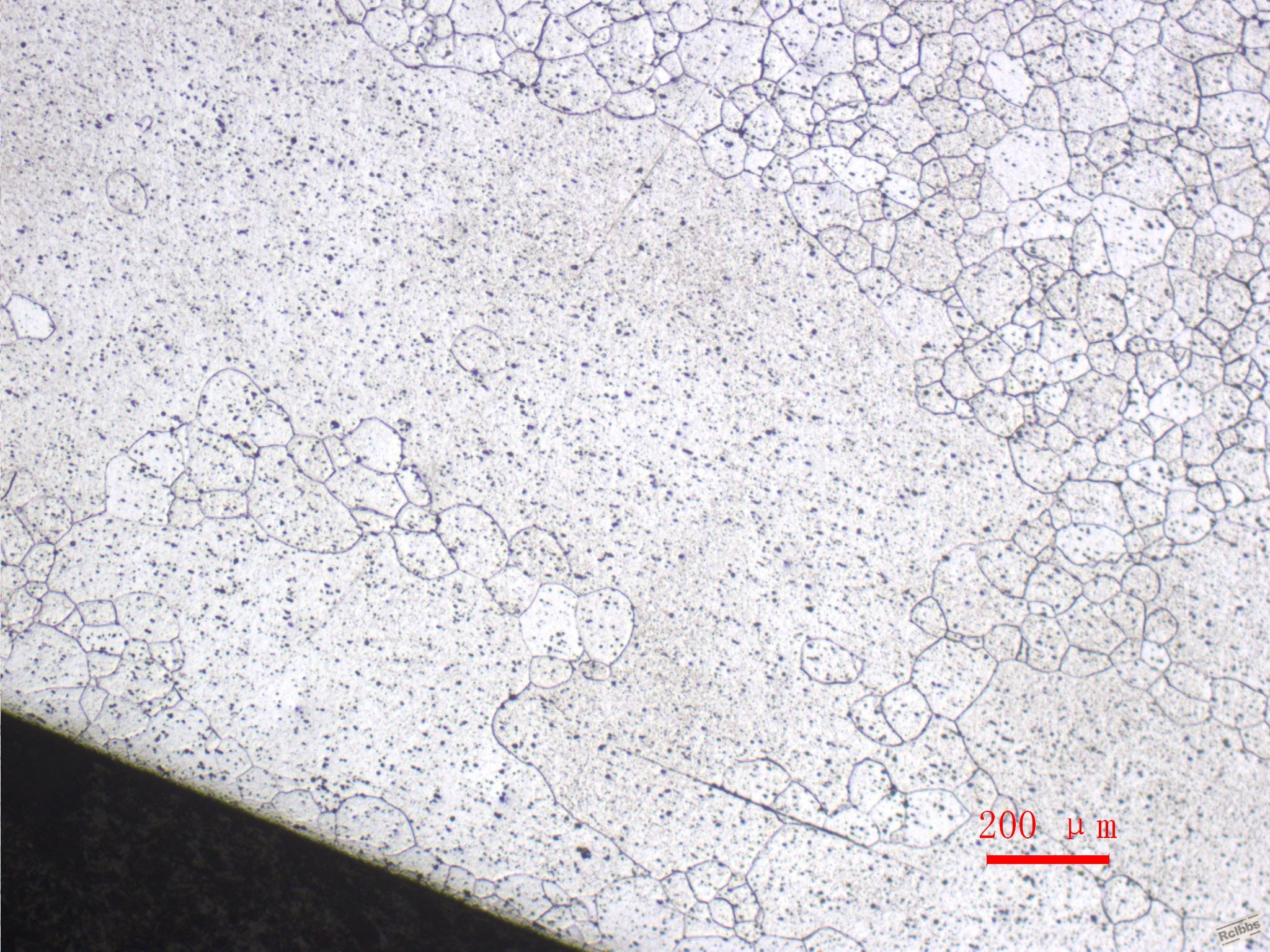

个人觉得制样上有假象，还看到有局部粗晶，可能由不均匀变形引起，但未见明显过烧特征，因为未见过烧三角和典型复熔球。

qinglian1210 · 发表于 2012-7-6 23:20:21

r_lyy 发表于 2012-7-6 08:55
这种件我没接触过金相，不过楼主说的腐蚀前的组织我有些不明白，腐蚀前能看组织吗？是楼主描述还是我孤陋寡 ...

谢谢指教,本人对金相是初学,所以有很多东西都不懂,描述有误还请见谅!
另因为是铝合金的样,所以样磨得不好,这个会很影响评价吗?

qinglian1210 · 发表于 2012-7-6 23:25:54

gtn1314 发表于 2012-7-6 23:02
铝合金件种类工艺比较多，样品制作上又有难度，所以一般自己研究比别人说要可靠一点。
个人觉得制样上有假 ...

你说的制样上有假象,是上面黑色的东西吧,我也觉得是抛光的时候带的,可是就是抛不干净呀!磨了很多次也抛了很多次,这已经是最好的了,还请指教;
另外我这个工艺是热挤的6061(T6)样件,不知可否指教一二,将不盛感谢!!

qinglian1210 · 发表于 2012-7-6 23:40:12

cqitstudent 发表于 2012-7-6 10:18
能问下楼主是怎么腐蚀的吗？弱弱的问句，铝合金做夹杂物的不多吧

我用的是混酸,标准里的第3种腐蚀液!标准里面应该是有的非金属夹杂\缩尾\气孔等,都有的.

qinglian1210 · 发表于 2012-7-6 23:54:17

本帖最后由 qinglian1210 于 2012-7-6 23:56 编辑

qinglian1210 发表于 2012-7-5 22:56
怎么都没有回复啊？着急啊

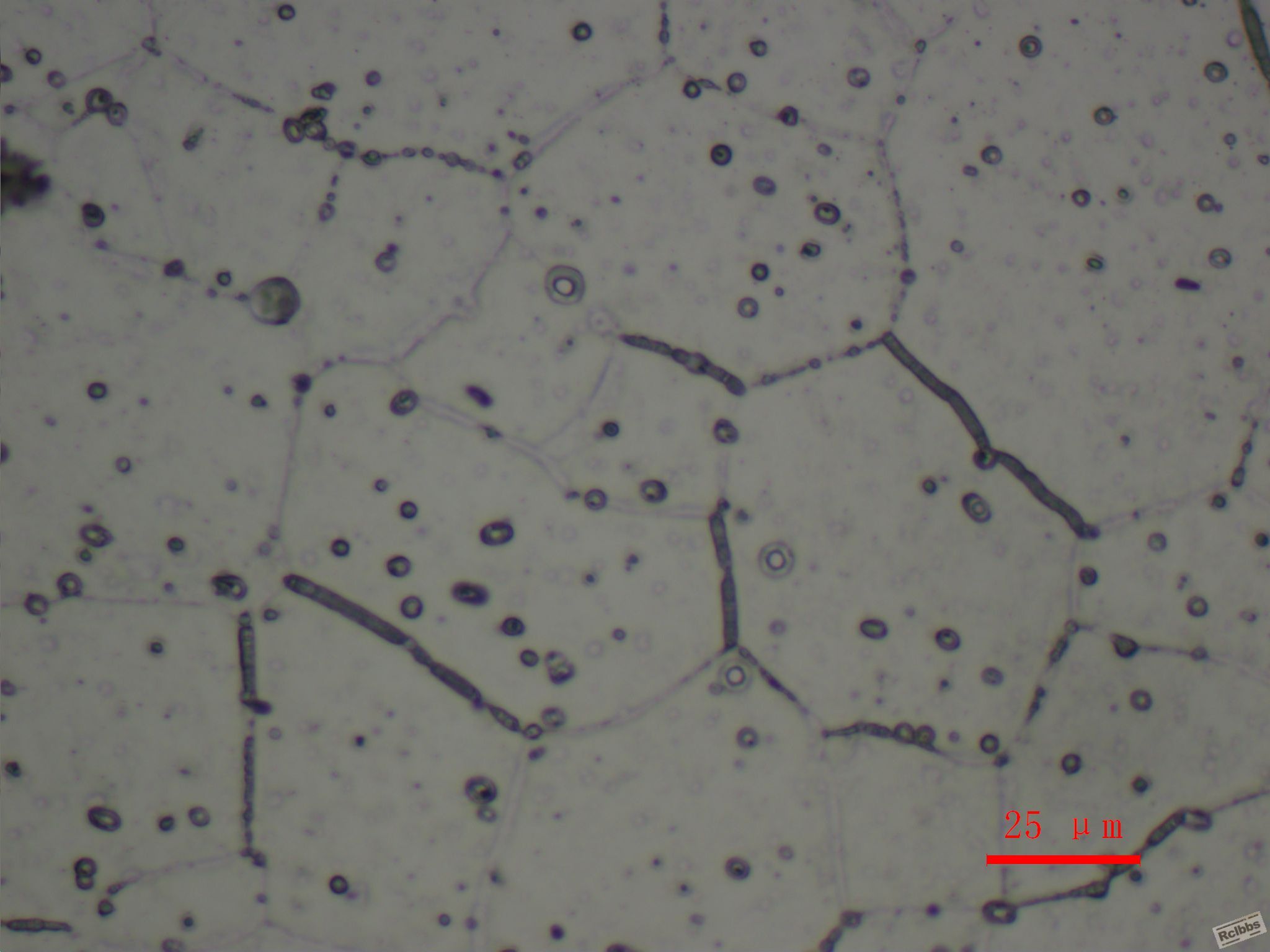

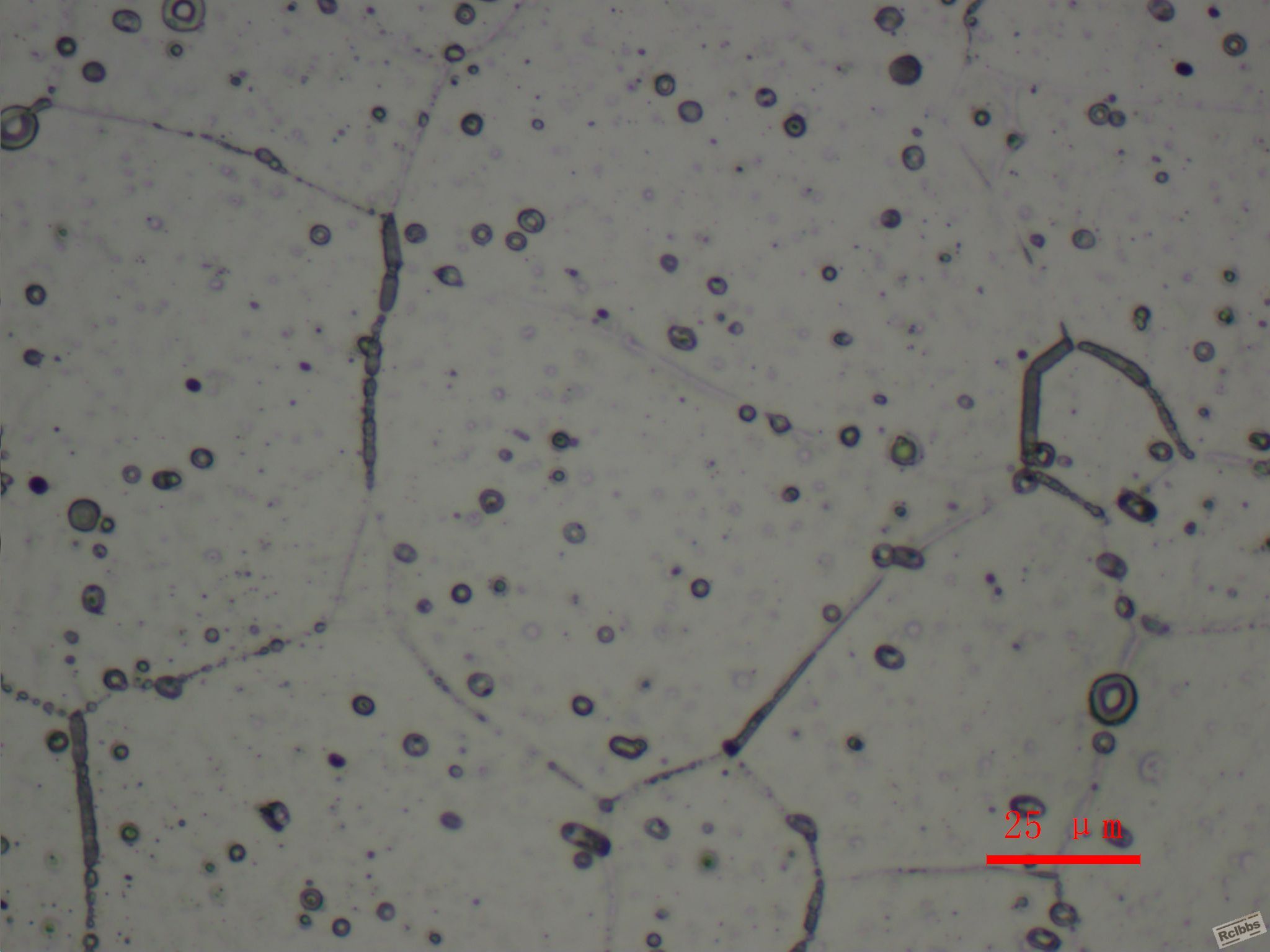

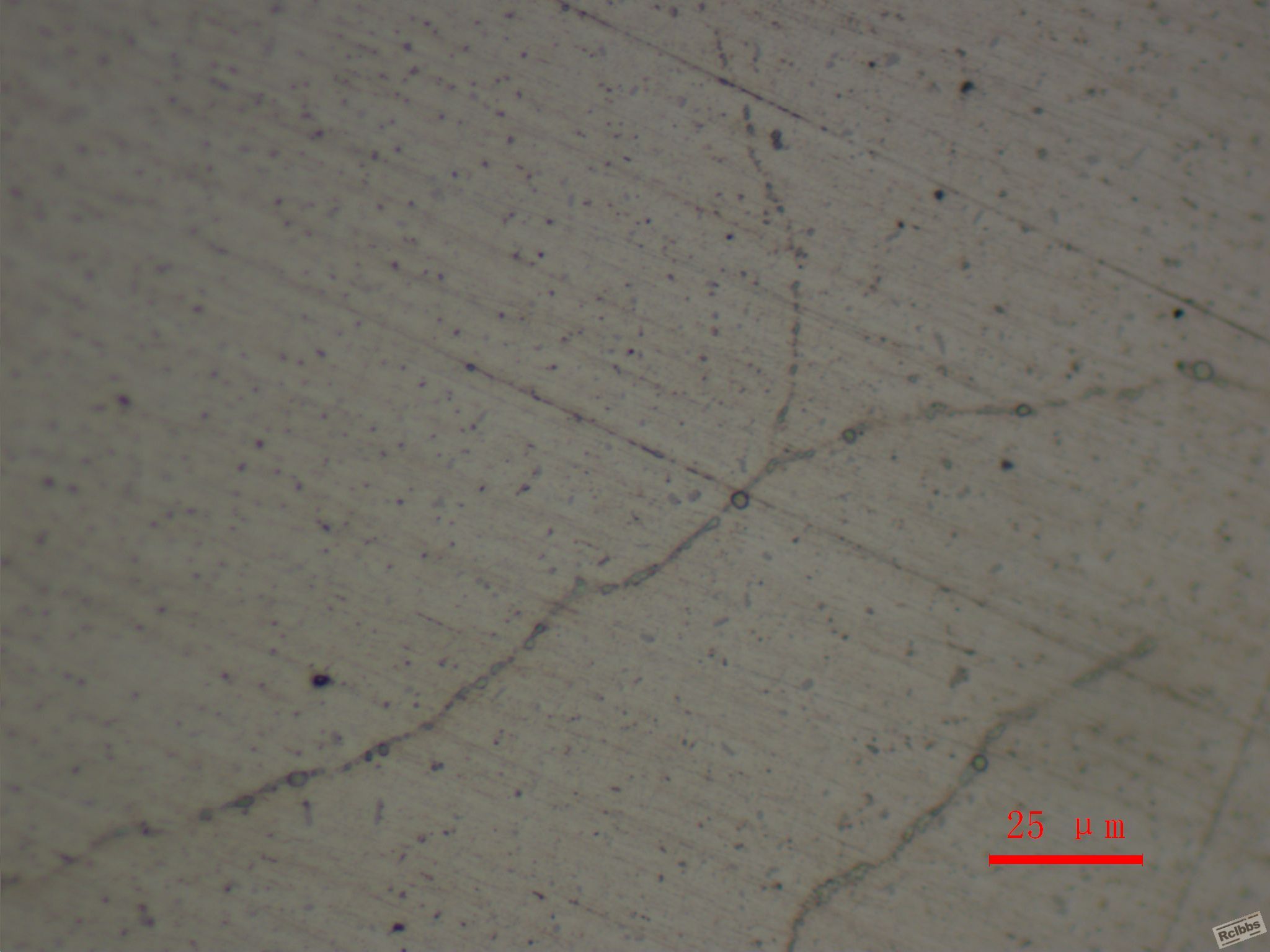

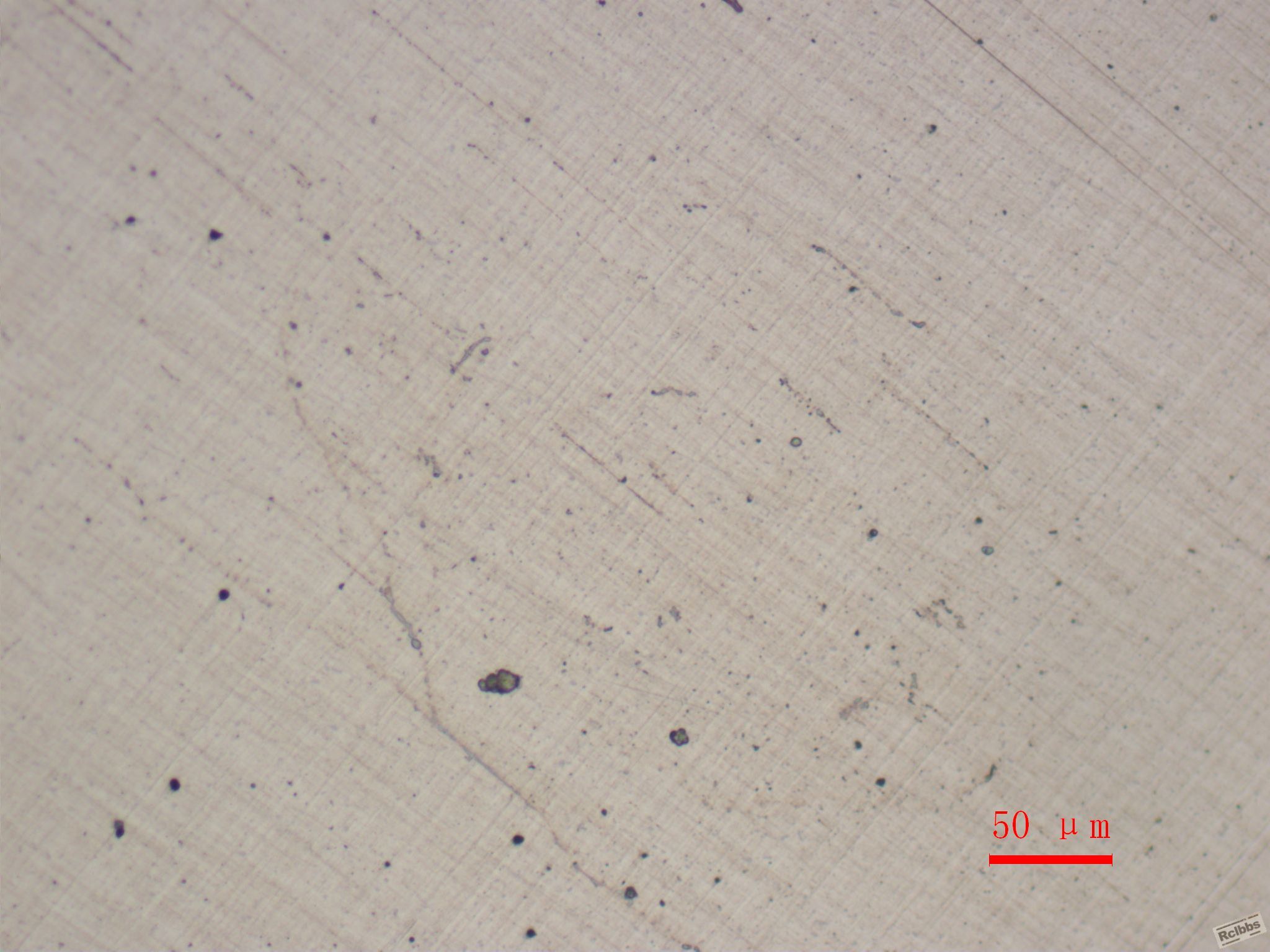

还有两张，大家再帮忙看看，是不是缩尾

r_lyy · 发表于 2012-7-9 07:59:47

qinglian1210 发表于 2012-7-6 23:20
谢谢指教,本人对金相是初学,所以有很多东西都不懂,描述有误还请见谅!
另因为是铝合金的样,所以样磨得不好 ...

会的，金相制样很关键！

		自动登录	找回密码
密码			免费注册

[求助] 铝合金-6061(T6)热挤件

本帖子中包含更多资源

本帖子中包含更多资源
